M16平扩锚栓配套紧固件组结构设计

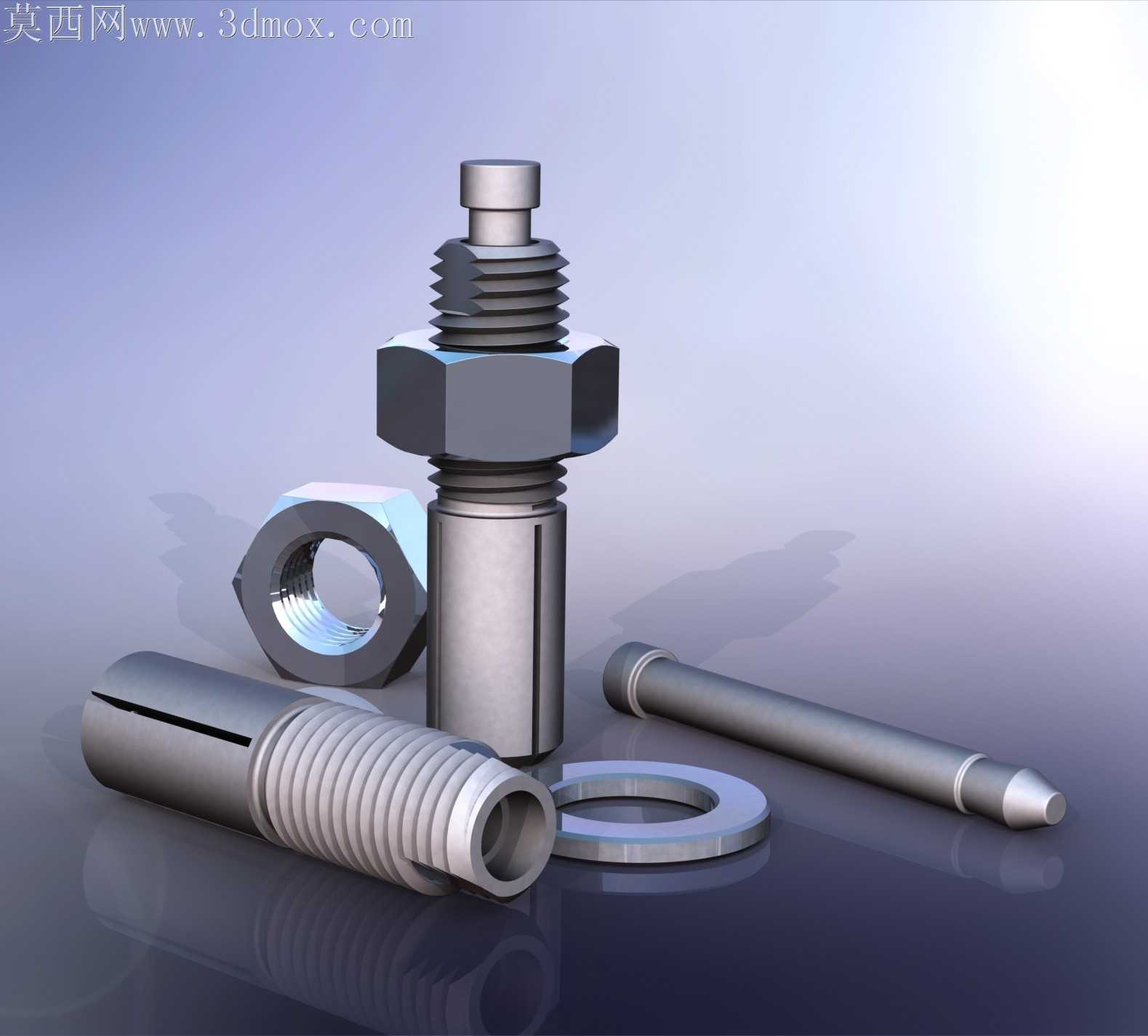

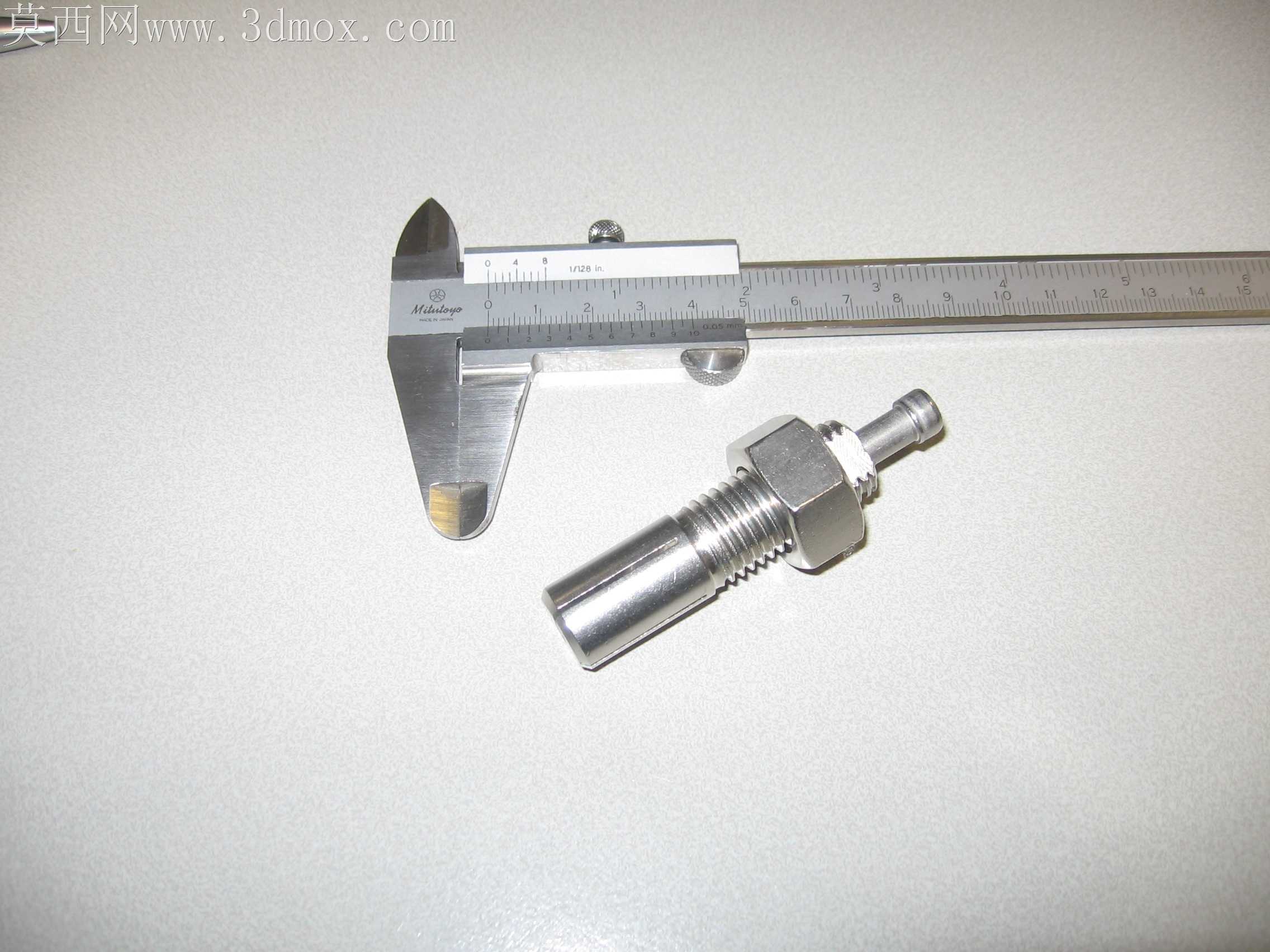

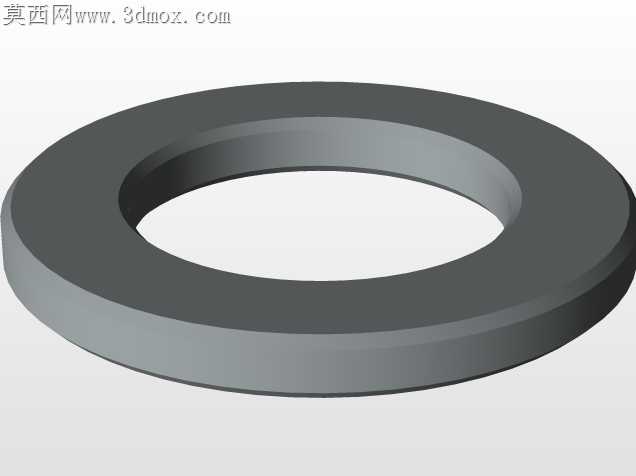

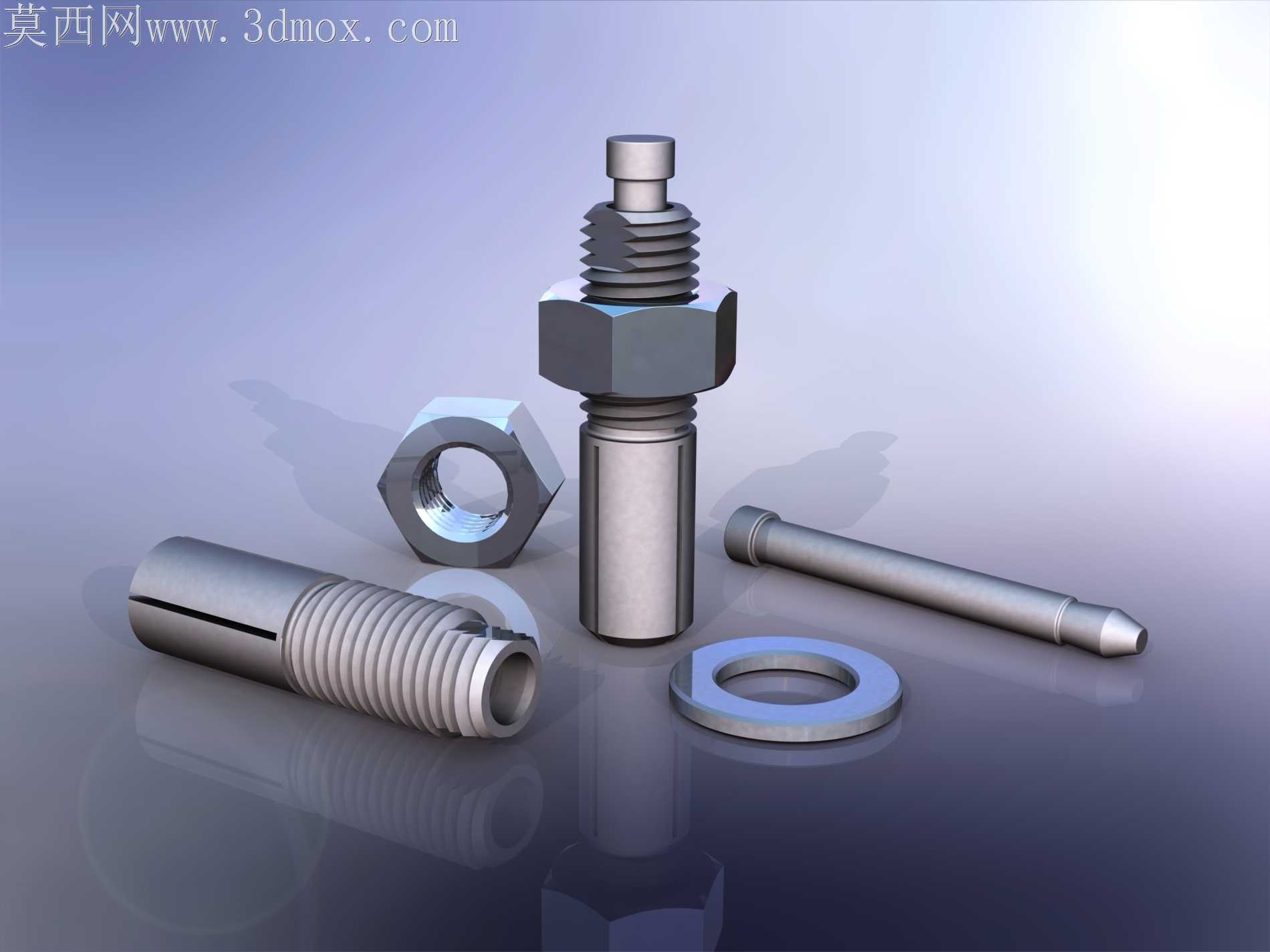

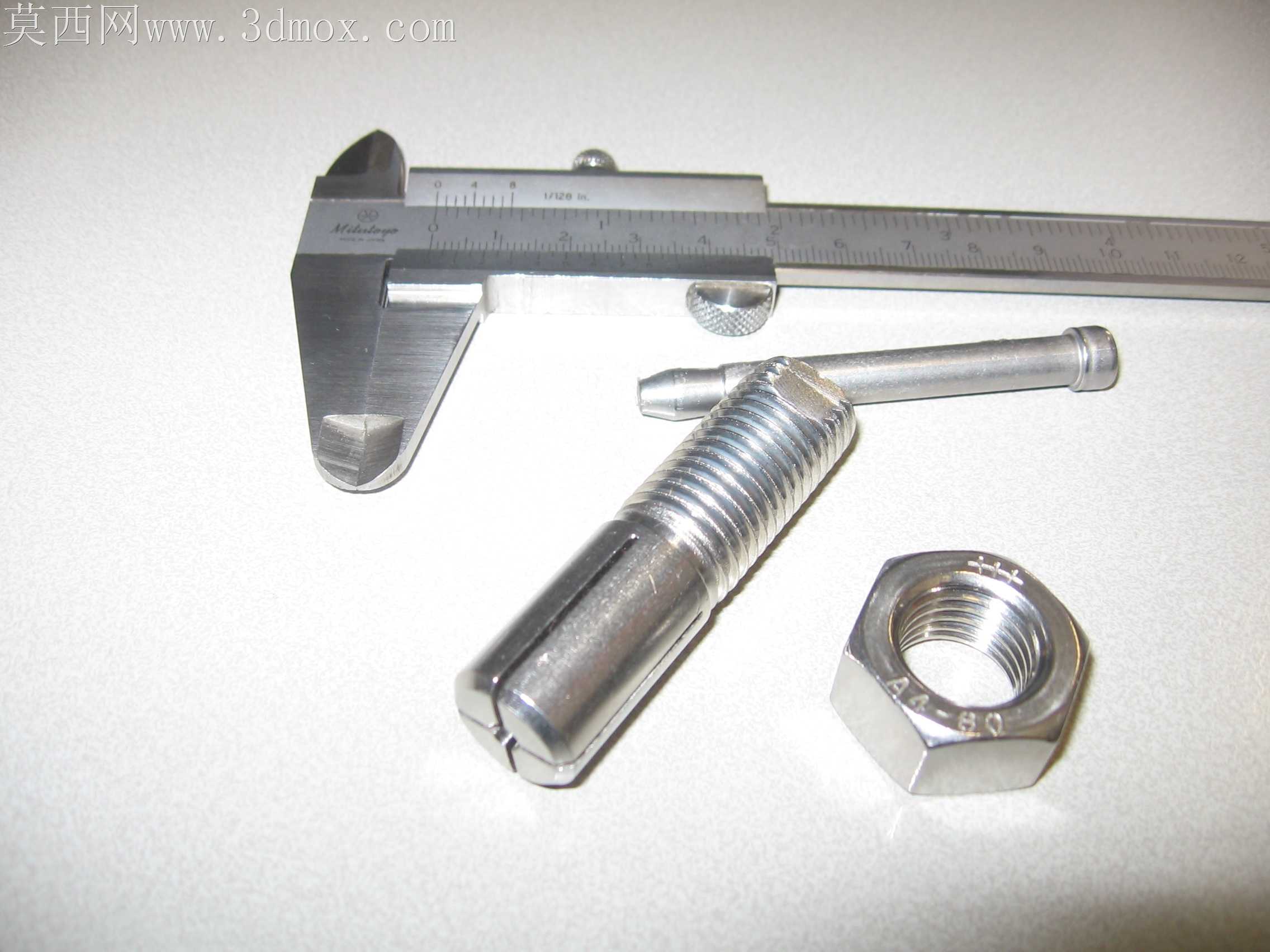

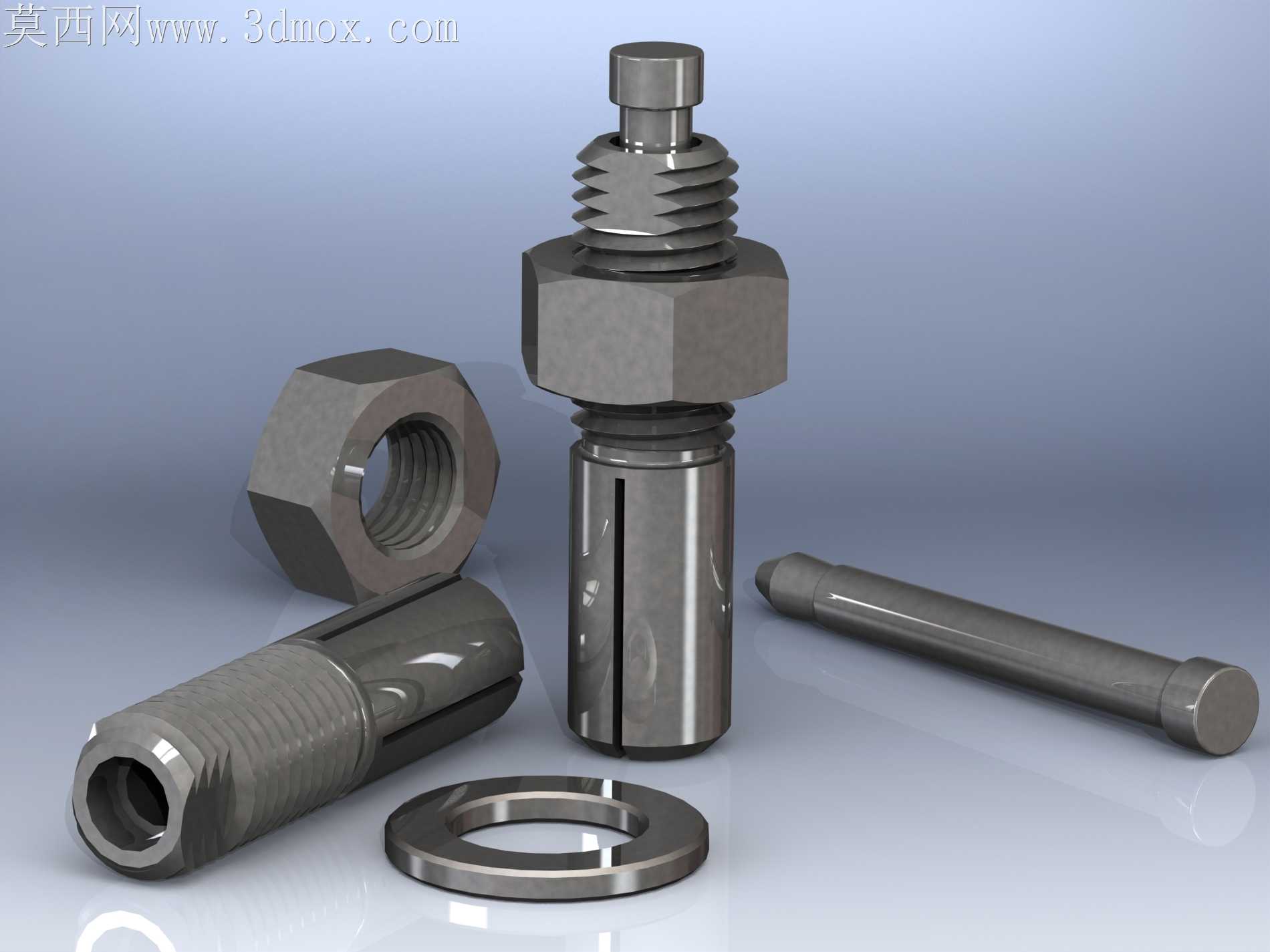

混凝土基材锚固作业里，普通膨胀螺栓常出现扩片受力不均、拧紧时跟转、长期受振后松脱的问题，这套M16规格的平扩锚栓组，从加工适配的角度把每个配合环节的公差冗余都做了针对性调整。锚栓杆身的开缝长度没有照搬通用件的等长切槽，而是根据M16螺纹的牙底应力分布，把开缝终止位置设在螺纹收尾后两倍螺距处，避开应力集中区，滚压螺纹前就完成开缝工序，避免后续切削破坏螺纹牙型的连续性，滚压时杆身的变形余量刚好能填补开缝带来的圆度偏差，加工后杆身的同轴度能控制在0.05mm以内，穿入基材钻孔时不会出现卡滞。配套的六角螺母做了端面倒角的微改，常规螺母的15度倒角容易在拧紧时刮伤锚栓的扩胀套管端面，这里把倒角调整为22度，同时把端面的平面度公差收紧到0.02mm，拧紧时压合面的受力能均匀传递到套管的整个环形端面，不会出现局部压溃导致的扩片偏斜。平垫圈的厚度比通用标准件加厚了0.8mm，是考虑到混凝土基面的不平整度，加厚垫圈能分散拧紧时的压应力，避免基面局部碎裂导致锚固力下降，垫圈的内孔和杆身的间隙控制在0.2mm，既保证穿装顺畅，又不会因为间隙过大导致拧紧时垫圈偏移。配套的敲击安装杆头部做了圆弧过渡，没有采用尖锐的平头设计，安装时敲击力能顺着圆弧面均匀传递到锚栓的内锥端，不会因为应力集中打裂套管的扩胀段，杆身的滚花段位置刚好对应锚栓安装后露出基面的长度，敲击时手部握持不会打滑。扩胀套管的切口做了去毛刺处理，常规加工后的切口毛刺会在扩胀时刮擦钻孔内壁，导致孔壁的混凝土碎屑卡入缝隙影响扩胀贴合度，这里在套管成型后增加了一道滚筒去毛刺工序，切口边缘的圆角控制在R0.3左右，扩胀时套管瓣能顺滑地沿着锥面撑开，和混凝土孔壁形成均匀的面接触，而不是点接触。螺纹配合的间隙选了中等精度的过渡配合，既不会因为间隙过大导致受载后螺纹滑移，也不会因为间隙过小在户外锈蚀后无法拆卸，螺母和杆身的螺纹表面做了磷化处理的工艺预留，模型里把磷化层的厚度公差也纳入了配合尺寸计算，避免表面处理后出现螺纹旋合卡滞的问题。整套组件的所有棱角都做了微小的圆角处理，没有尖锐的加工棱角，既避免安装时划伤操作人员，也能减少热处理时的应力开裂风险，每个零件的尺寸链都做了闭环校验，从杆身的锥度、套管的内径、螺母的压合高度到垫圈的形变余量，都匹配M16规格对应的12kN锚固力要求，不会出现某个零件强度过剩或者薄弱的情况。
