单齿驱动棘轮间歇锁止传动结构

项目分类:齿轮 发布时间:2020-06-30 ID:121670
  • 单齿驱动棘轮间歇锁止传动结构
  • 单齿驱动棘轮间歇锁止传动结构
  • 单齿驱动棘轮间歇锁止传动结构
  • 单齿驱动棘轮间歇锁止传动结构

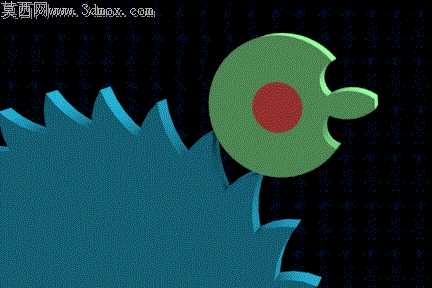

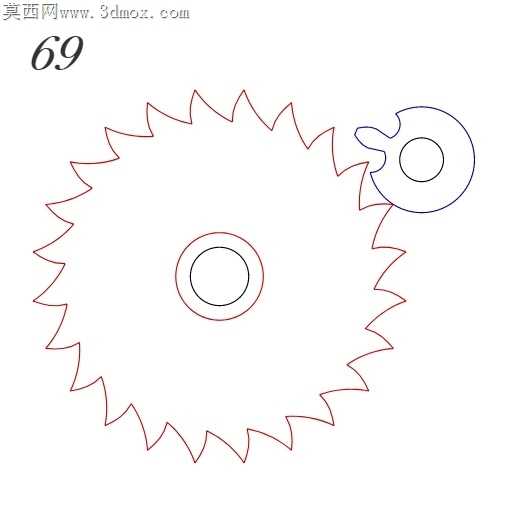

间歇传动场景里最容易被忽略的锁止失效问题,往往出现在棘爪与棘轮齿廓的配合间隙上——常规棘轮机构靠弹簧顶紧棘爪实现锁止,高速工况下棘爪回弹滞后会直接引发溜齿、定位偏移,这套单齿驱动的棘轮结构直接把锁止逻辑整合进驱动轮本身,从根源上砍掉了外置棘爪的弹簧失效隐患。齿廓边缘特意做了激光切割适配的微倒角,不是为了外观顺滑,是避免激光切割热影响区带来的齿尖淬硬崩边,0.1mm的倒角量刚好能覆盖切割挂渣的残留高度,又不会吃掉齿侧的啮合接触面积,装配时不用额外做二次去毛刺工序,切完就能直接拼合试运转。驱动轮上那个凸块的轮廓弧度是反复调过的,凸块抬升段的曲率刚好匹配棘轮齿根的圆弧过渡,驱动时不会出现硬撞击的卡顿,锁止段的圆弧和棘轮中心同心,凸块卡入齿间圆周位置时,哪怕驱动轮停在任意角度,棘轮都被完全卡死,不会因为外力震动出现微小回转。齿形的节距误差控制在0.05mm以内,激光切割的板材选2mm厚的冷轧钢板时,切割路径的补偿值提前算进了轮廓线里,切出来的齿侧间隙刚好能保证转动灵活又没有旷量,不用额外做垫片调整。很多人做这类间歇机构会把棘轮齿数做的很密,觉得定位精度更高,实际上齿数越密单齿的受力面积越小,激光切割时的热变形越容易让齿形歪扭,这套结构的大齿距设计刚好适配薄板激光加工的工艺特性,哪怕用普通功率的激光切割机加工,也能保证每个齿的形位公差达标,不会出现个别齿卡滞的问题。驱动轮的中心孔和棘轮的中心孔同轴度要求不高,两轴中心距的允许误差能到0.2mm,装配时不用反复打表找正,靠安装板上的定位孔就能直接固定,很适合教学实训里让学生快速组装观察间歇运动的逻辑,也能直接用在小型送料、分度的简易设备上,不用额外加工复杂的配套零件。
