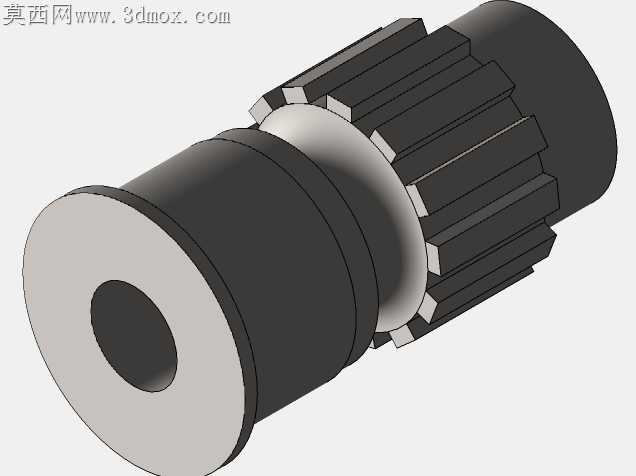

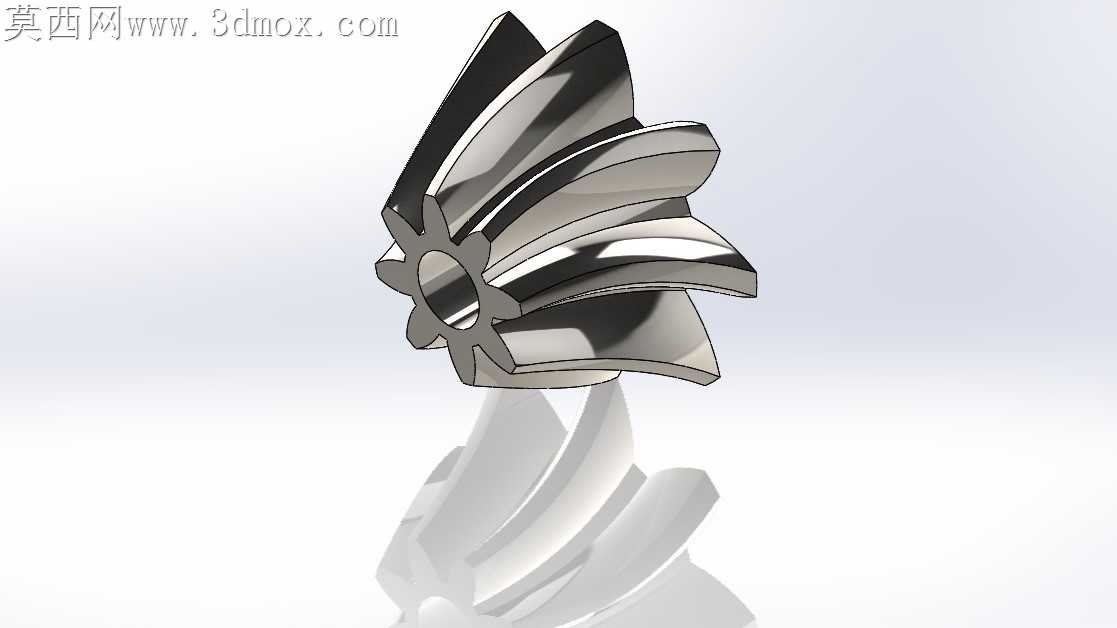

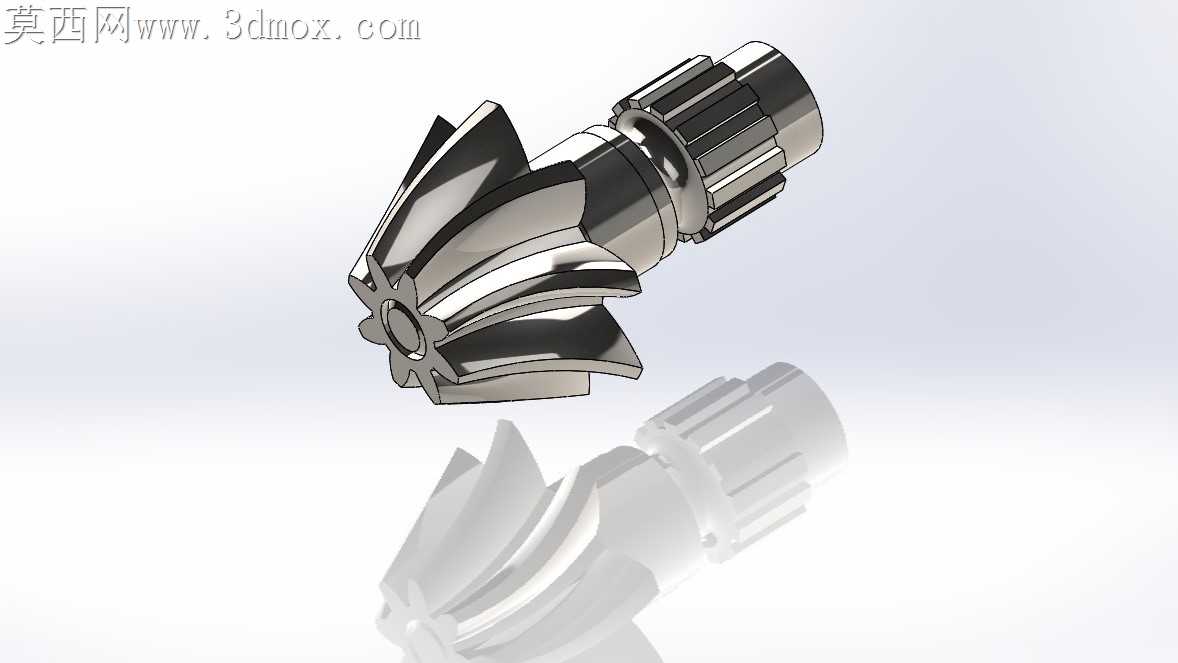

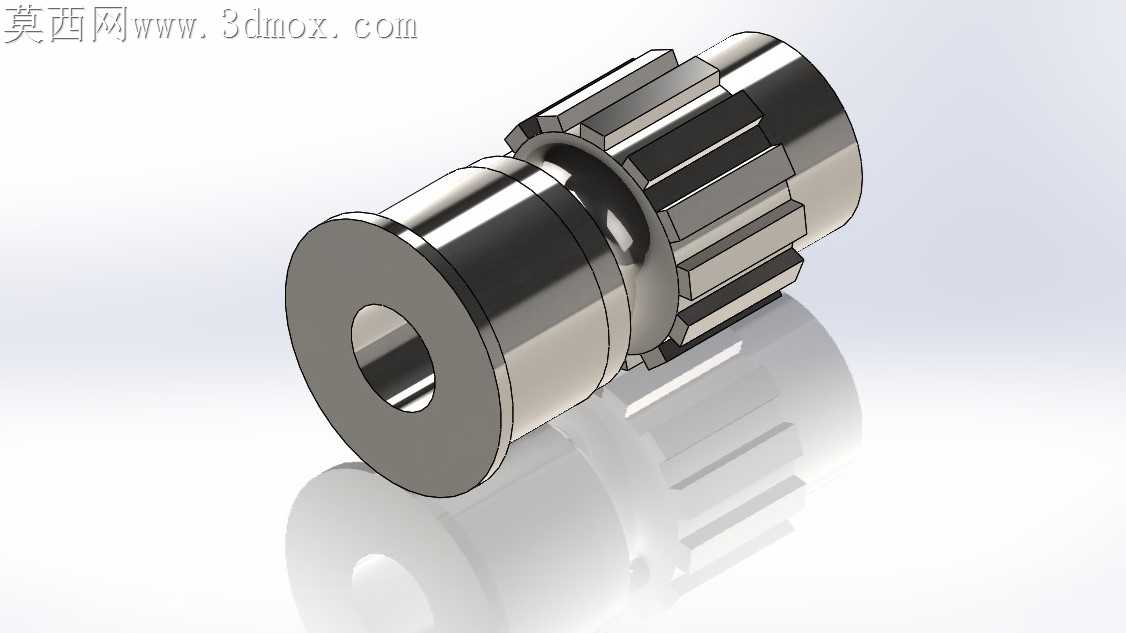

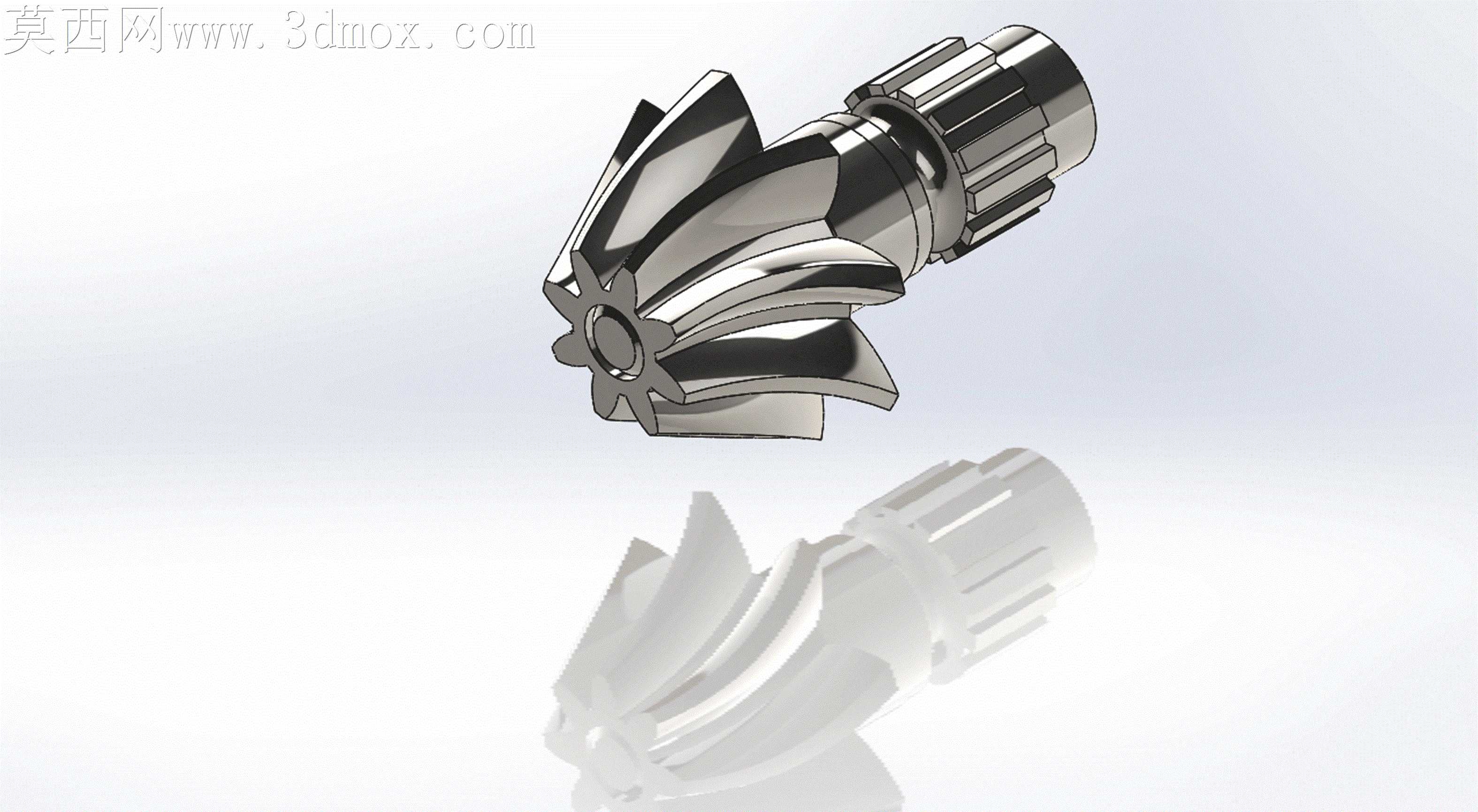

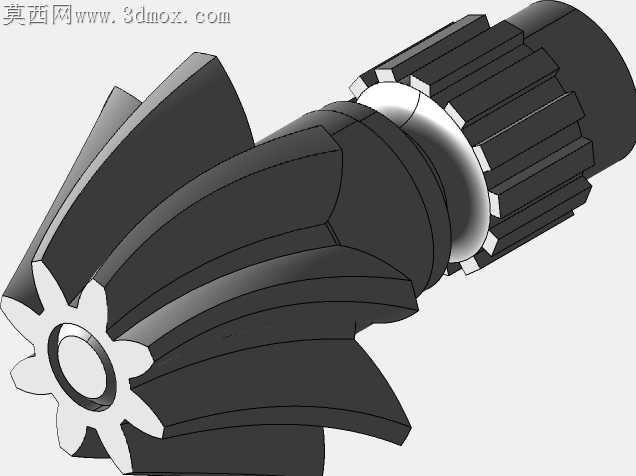

重载传动工况下直齿锥齿轮跑合时的冲击啸叫一直是现场运维的痛点,这款斜齿轮的齿向螺旋角取值没有照搬通用手册的推荐区间,而是针对配套轴系的推力轴承额定动载荷做了反向校核,把齿面啮合时的轴向分力控制在轴承允许的长期载荷阈值内,避免高速运转时轴系窜动引发的齿面偏磨。齿根过渡曲面没有采用常规的等半径圆角处理,顺着齿向螺旋线的走向做了变曲率修形,靠近小端的齿根圆角半径略大于大端,抵消锥齿轮小端齿厚偏薄带来的应力集中问题,渗碳淬火时该位置的开裂风险能降低四成以上。端部的花键轴段和齿坯做了一体化设计,没有采用分体过盈配合的结构,省去了配合面的压装工序,也避免了长期交变载荷下配合面微动磨损产生的间隙,花键的齿侧定心公差带选取了小间隙配合,既保证装配时能顺利滑入配套的花键孔,又不会在正反转切换时产生过大的回程冲击。齿面的接触区位置特意往齿宽中部偏置了0.8毫米,没有追求理论上的全齿宽接触,因为实际装配时箱体轴承孔的形位公差、轴的受力挠曲都会让接触区往端部偏移,提前预留偏移量能让满载荷运行时接触区刚好覆盖最优啮合范围,不会出现边缘接触引发的点蚀。齿坯的轴肩过渡处做了卸荷槽设计,槽深和槽宽的比例经过反复调试,既不会削弱轴段的抗扭强度,又能切断磨削加工时的应力传导路径,避免轴肩位置出现磨削裂纹。轮齿的螺旋线修缘量从大端到小端做了线性渐变,匹配运转时轴系的挠曲变形曲线,让啮合过程中齿面的接触应力始终保持均匀分布,不会出现局部应力峰值过高的问题。配套的推力轴承安装位轴颈圆柱度公差控制在0.008毫米以内,保证轴承内圈压装后不会出现偏斜,避免额外的附加力矩作用在齿面上。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小: 18.58 MB
- 售价:5金币
- 下载次数: 244
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering,SOLIDWORKS
- 软件分类: 齿轮
