带运动齿轮箱适配蜗轮蜗杆传动结构

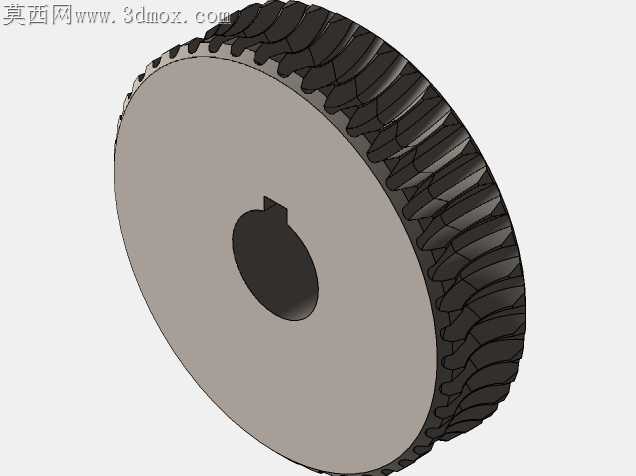

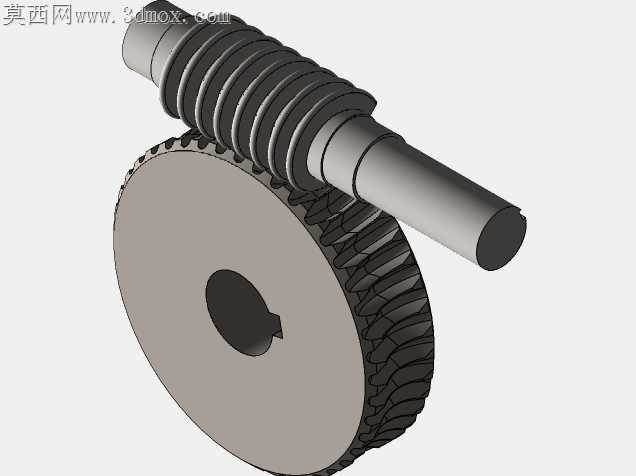

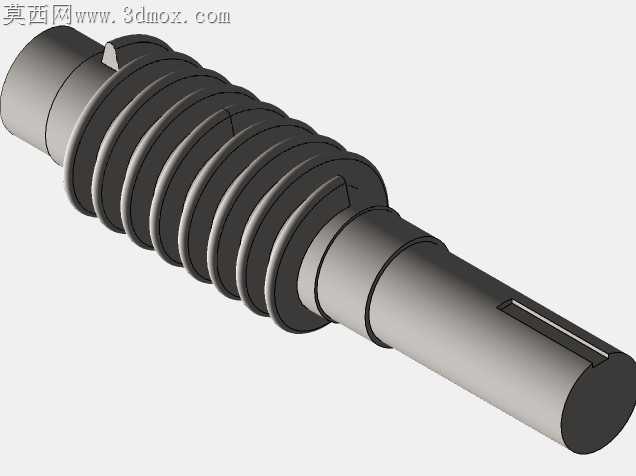

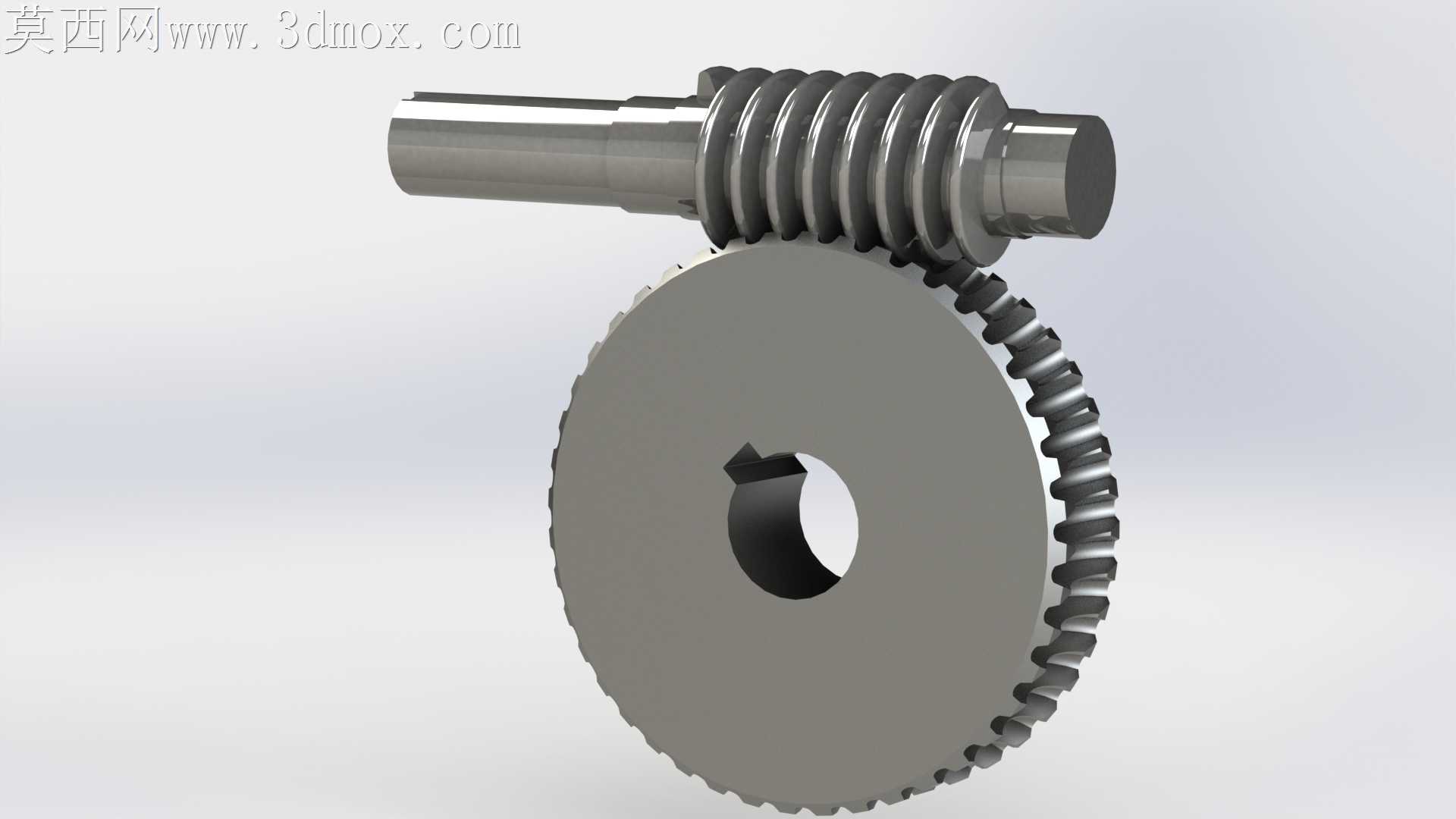

车间里返修过不少早期蜗轮蜗杆副，最常见的问题就是蜗杆齿面与蜗轮啮合区偏斜，跑合后齿面磨损集中在单侧，用不到三个月就出现传动间隙窜动，连带整个齿轮箱输出端抖动。这套蜗轮蜗杆在结构上做了针对性的适配调整，蜗杆轴的轴肩定位面预留了0.02mm的修磨余量，装配时不用硬刮箱体轴承孔，靠配磨轴肩厚度就能精准调整蜗杆轴向位置，让啮合接触斑点刚好落在蜗轮齿面中部，避免偏载啃齿。蜗轮的轮毂键槽做了对称度公差约束，键槽两侧面与轮毂孔轴线的平行度控制在0.01mm以内，和输出轴装配时不会出现键侧卡滞，传递大扭矩时键的受力均匀，不会出现滚键故障。齿形部分没有刻意追求理论上的完美渐开线，而是在蜗杆齿顶做了微小的修缘，刚启动的瞬间不会出现齿顶硬撞蜗轮齿根的冲击，低速重载下传动更平稳，也能降低啮合噪音。蜗轮的齿圈部分和轮毂的配合面做了止口定位，不用额外打定位销就能保证齿圈与轮毂的同轴度，后续如果齿面磨损需要更换齿圈，不用重新做整个蜗轮的动平衡，拆换后直接装回就能保证传动精度。蜗杆两端的轴承位粗糙度控制在Ra0.8，和深沟球轴承内圈配合时采用过渡配合，既不会因为配合过紧导致轴承内圈涨大影响游隙，也不会因为配合过松出现跑内圈的问题。日常维护时，只要拆开箱体端盖就能直接调整蜗杆两端的轴承预紧力，不用把整个传动副拆出箱体，现场维修的效率能提升不少。齿面的接触区在建模时就做了模拟验证，啮合时同时参与咬合的齿数比普通蜗轮蜗杆多一到两个齿，单齿承受的载荷被分摊，长时间满负荷运行也不会出现齿面点蚀。蜗轮的外圆边缘做了小倒角，装配时不会刮伤箱体内壁的密封胶层，能避免齿轮箱漏油的常见问题。蜗杆轴的伸出端做了密封圈安装槽，槽的边角做了圆角过渡，不会割伤密封圈的唇口，延长密封件的使用寿命。
