多安装孔位平开式合页结构设计

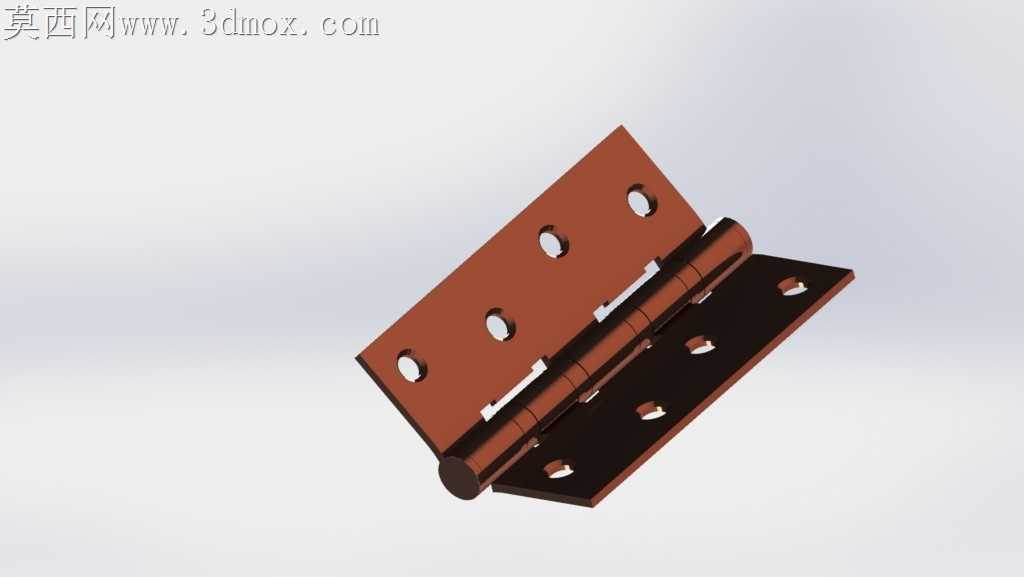

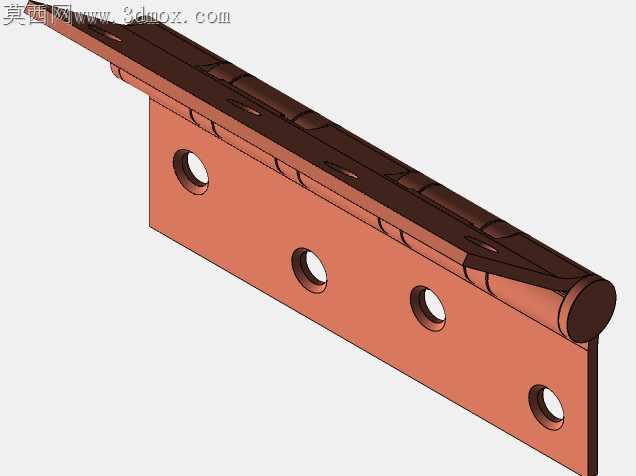

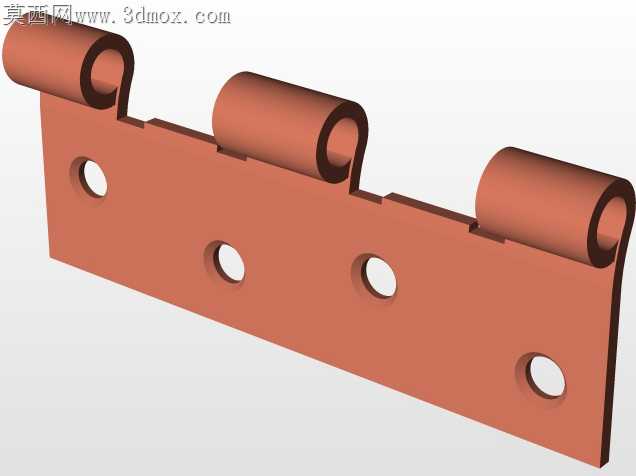

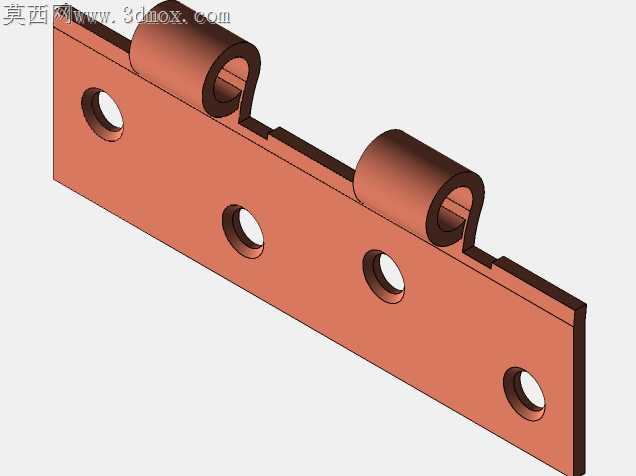

常规冲压合页在批量装配时最容易出现的问题，是页片安装孔同轴度偏差导致的螺丝锁附歪斜，长期开关后孔位周边应力集中出现漆面崩裂、基材松动，这款合页在孔位排布阶段就针对这类加工装配痛点做了针对性调整。两页片的沉头孔做了0.2mm的扩孔余量设计，不用苛求现场安装时的绝对对位精度，自攻螺丝锁入时能顺着沉头锥面自然导正，哪怕门板与门框的预装定位有1mm以内的偏差，也不会出现螺丝别劲、锁附后页片翘曲的问题。页片与转轴衔接的卷圆部位，没有采用整段通长卷边的常规设计，而是做了分段式卷耳结构，相邻卷耳之间预留了0.15mm的轴向间隙，既避免了整段卷圆加工时因板材回弹导致的转轴卡滞，也能在长期开合磨损后留存细微的容屑空间，不会因为金属磨屑堆积出现开合异响、转轴抱死的问题。两页片的贴合面做了极细微的0.05mm内凹处理，合页闭合时两页片不会出现整面硬摩擦，开关过程的阻尼感更均匀，也不会因为表面喷涂的漆层厚度导致闭合时页片顶起、门缝留缝不均的问题。转轴端部做了圆弧收边，没有尖锐的冲切毛边，装配时不会刮伤门板漆面，也能避免安装工人操作时被毛刺划伤。页片上的孔位间距做了等距排布，适配市面上绝大多数室内门、柜体门的预装孔位标准，不用现场重新打孔定位，能直接替换老旧合页完成维修更换。不同厚度的页片过渡位置做了小圆角卸力槽，门体频繁开合带来的交变应力会顺着圆角分散，不会在卷耳与页片的衔接位置出现应力断裂，哪怕是承重20kg以内的实木门，长期使用也不会出现页片变形、门扇下垂的问题。表面做了哑光喷塑处理的预留层，三维模型里的色彩区分也对应了不同表面处理的工艺分区，棕红色页片对应户外使用的防锈喷涂层，黑色页片对应室内使用的耐磨喷涂层，不同使用场景下可以直接调整工艺参数，不用重新修改结构图纸。
