简易圆角款102x70规格门用合页结构设计

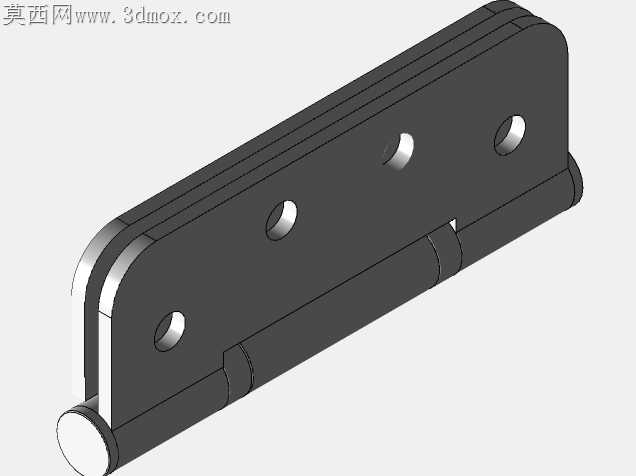

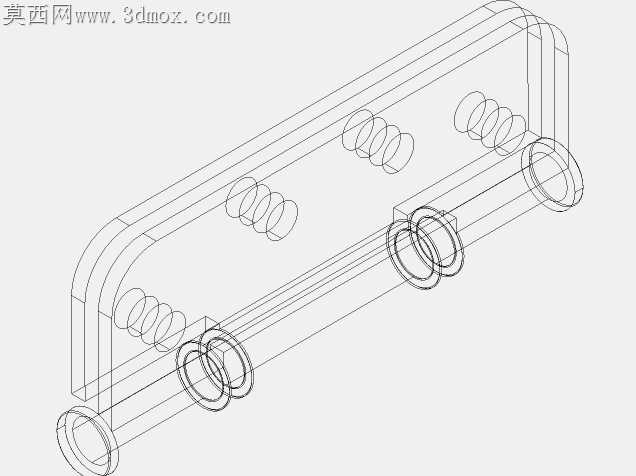

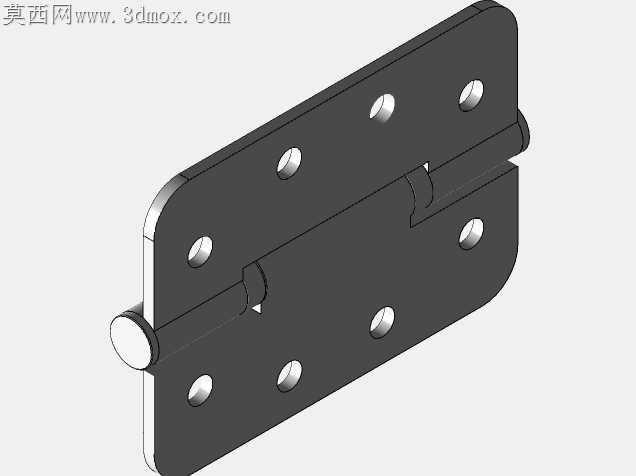

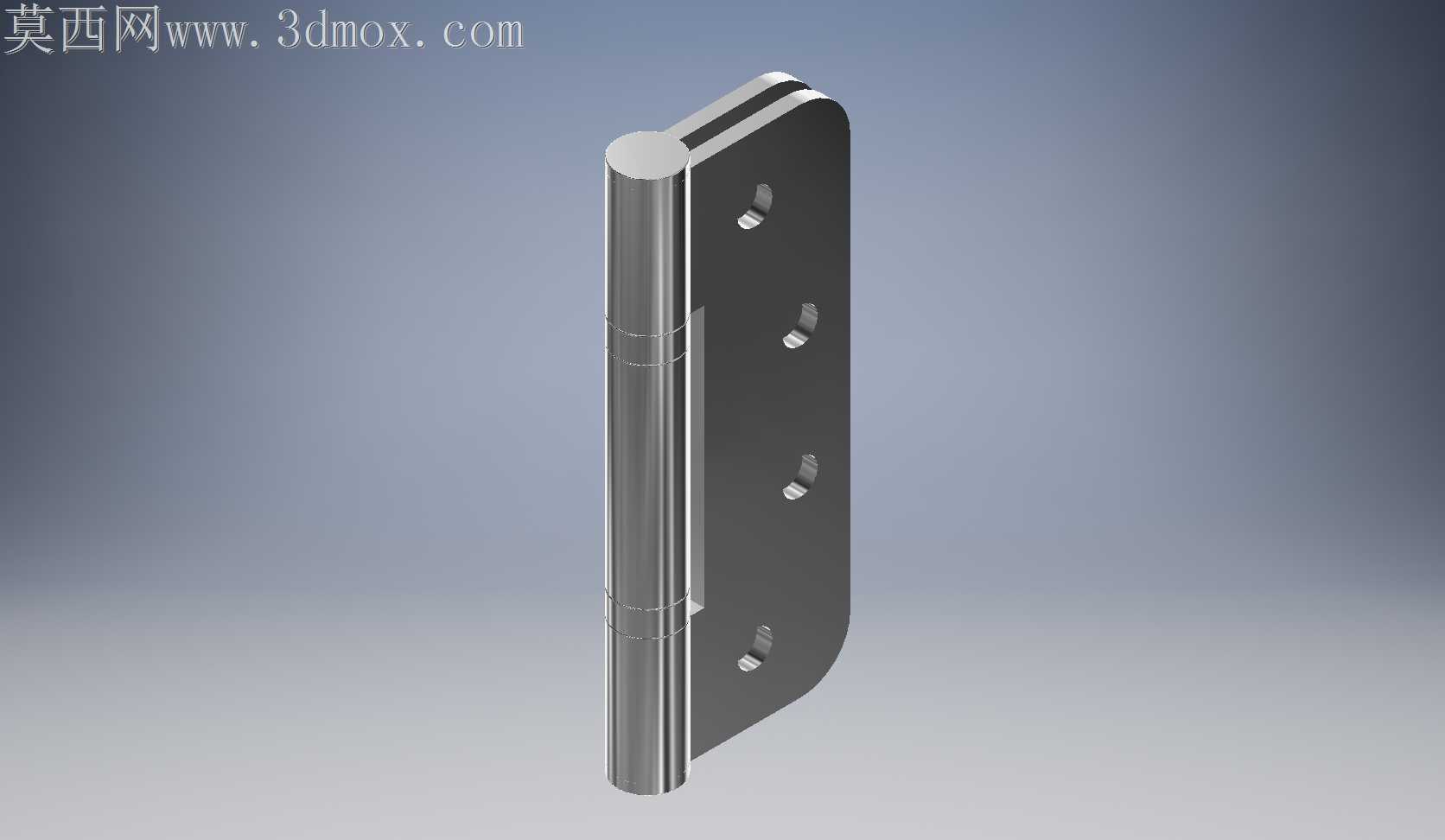

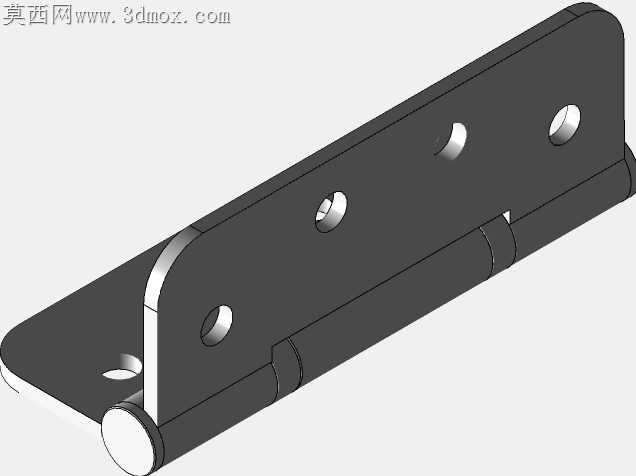

刚拿到这个合页需求的时候，最先注意到的是常规直边合页在批量冲压后边缘容易残留切削毛刺，安装时工人很容易刮破手套甚至划伤门板漆面，所以这次特意把页片的自由端做了圆弧过渡处理，省掉后续额外的倒角打磨工序，也能避免日常使用时磕碰剐蹭。做结构匹配的时候特意卡了102x70的安装尺寸，页片上的四个安装沉孔位置反复核对了常用室内门的预装孔位公差，避免现场安装时出现孔位对不上需要重新打孔的问题，沉孔的深度也做了微调，保证螺丝拧入后完全没入页片表面，不会凸起刮蹭到相邻的门页。中间的铰接轴做了三段式的环槽定位，不是整根光轴直接穿入，这样开合的时候轴和页片的接触面积更均匀，不会用久了出现轴套磨损下垂、门体错位关不严的情况，轴的两端做了微弧收边，压装的时候不会刮蹭页片的轴孔内壁，也能减少压装时的应力集中，避免页片轴孔位置开裂。跨软件转档的时候特意检查了曲面衔接的公差，之前做同类五金件转STEP格式时偶尔会出现页片圆弧面和直边面的衔接处出现碎面，这次在建模时就把圆角和直面的相切约束做了全约束，转档后不管是导入渲染软件做效果还是导入加工编程软件出刀路，都不会出现破面需要补面的情况。做量产结构取舍的时候，没有加多余的装饰槽或者定位凸点，毕竟这类常规门用合页走的是通用适配路线，多余的结构反而会增加冲压模具的复杂度，抬高生产成本，页片的厚度也选了适配常规室内门承重的规格，不会因为过薄导致承重不足门体变形，也不会因为过厚增加不必要的材料成本。之前做实训作业的时候踩过坑，当时把铰接轴的配合间隙做太小，实际装配的时候轴根本压不进去，硬压还会把页片顶变形，这次特意留了合理的转动间隙，既保证开合的时候没有松旷晃动感，也不会因为间隙太小出现开合卡顿、天气潮湿生锈后转不动的问题。页片表面的安装孔位做了等距排布，现场安装的时候不用反复测量孔距，照着预装位拧螺丝就行，哪怕是没有太多安装经验的师傅也能快速装完，不会装歪。
