壁挂式多功能组合健身训练器械结构设计

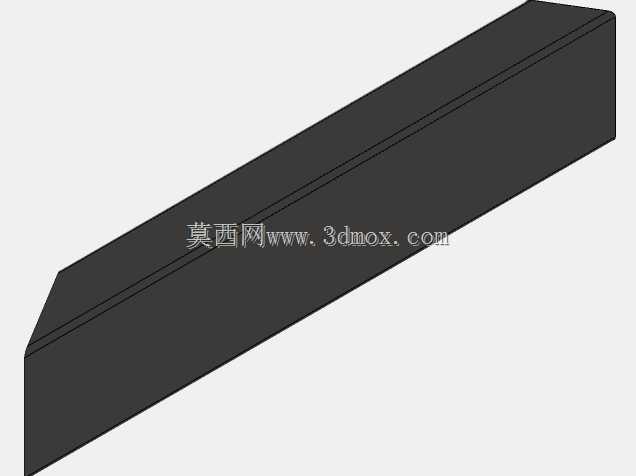

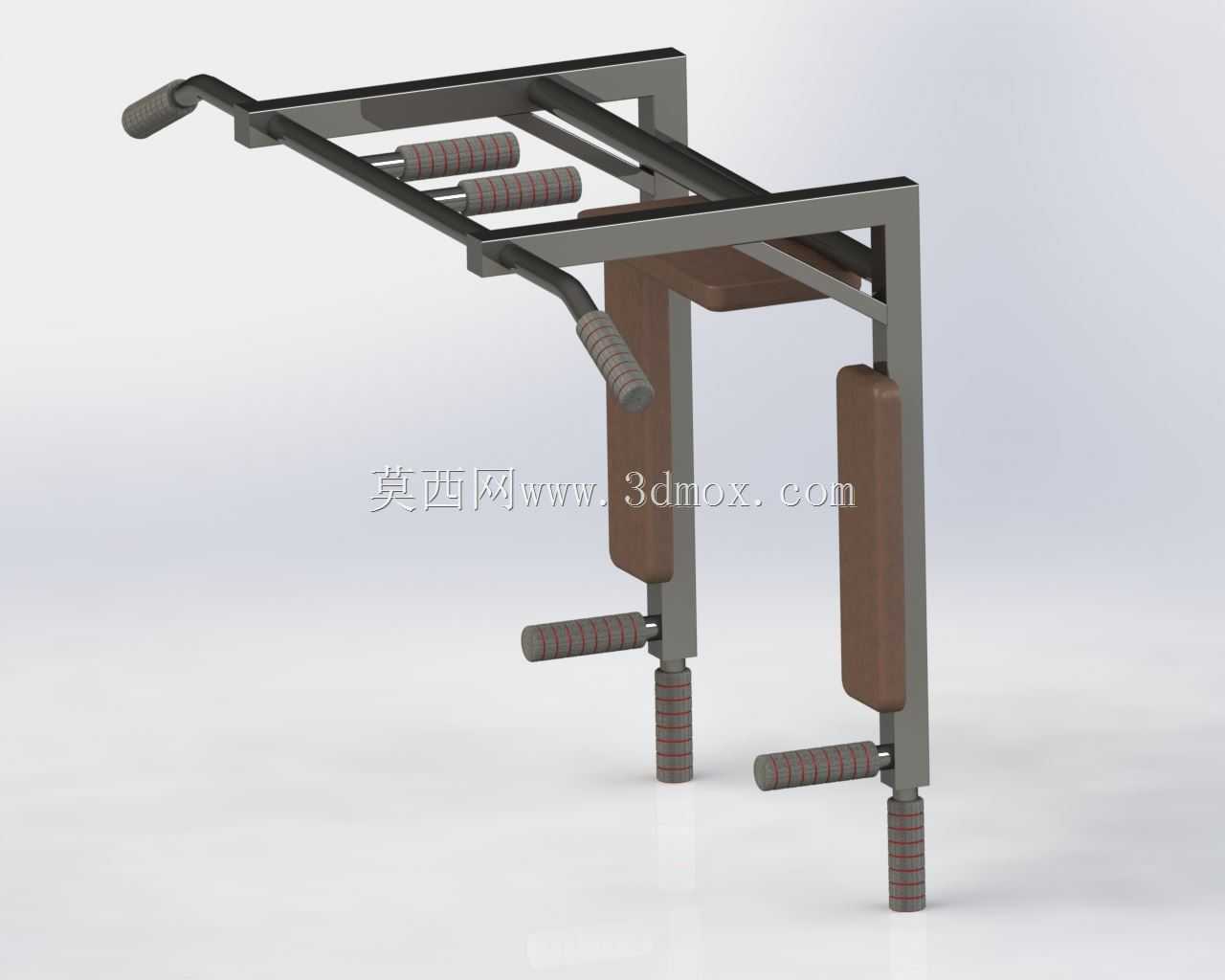

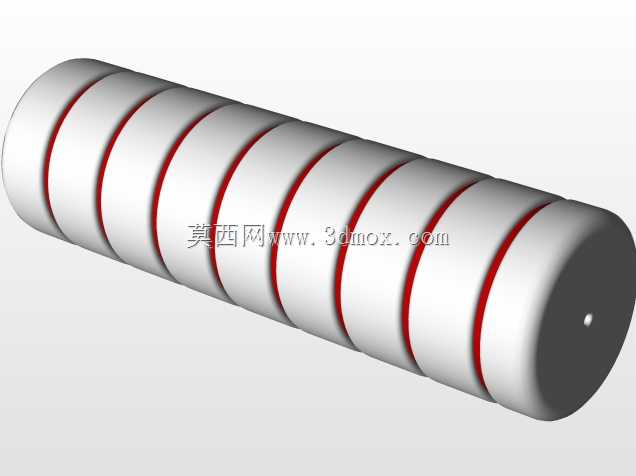

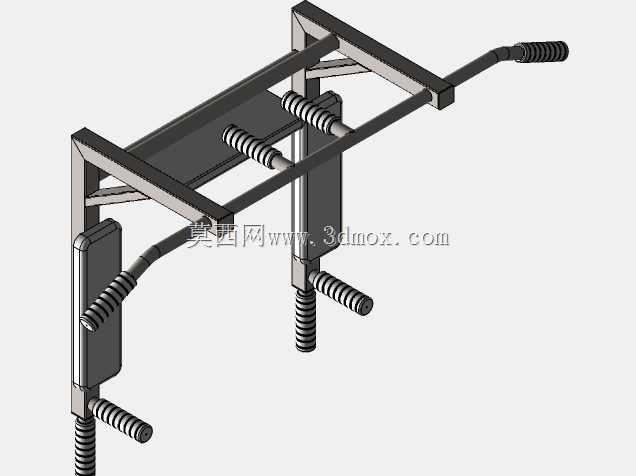

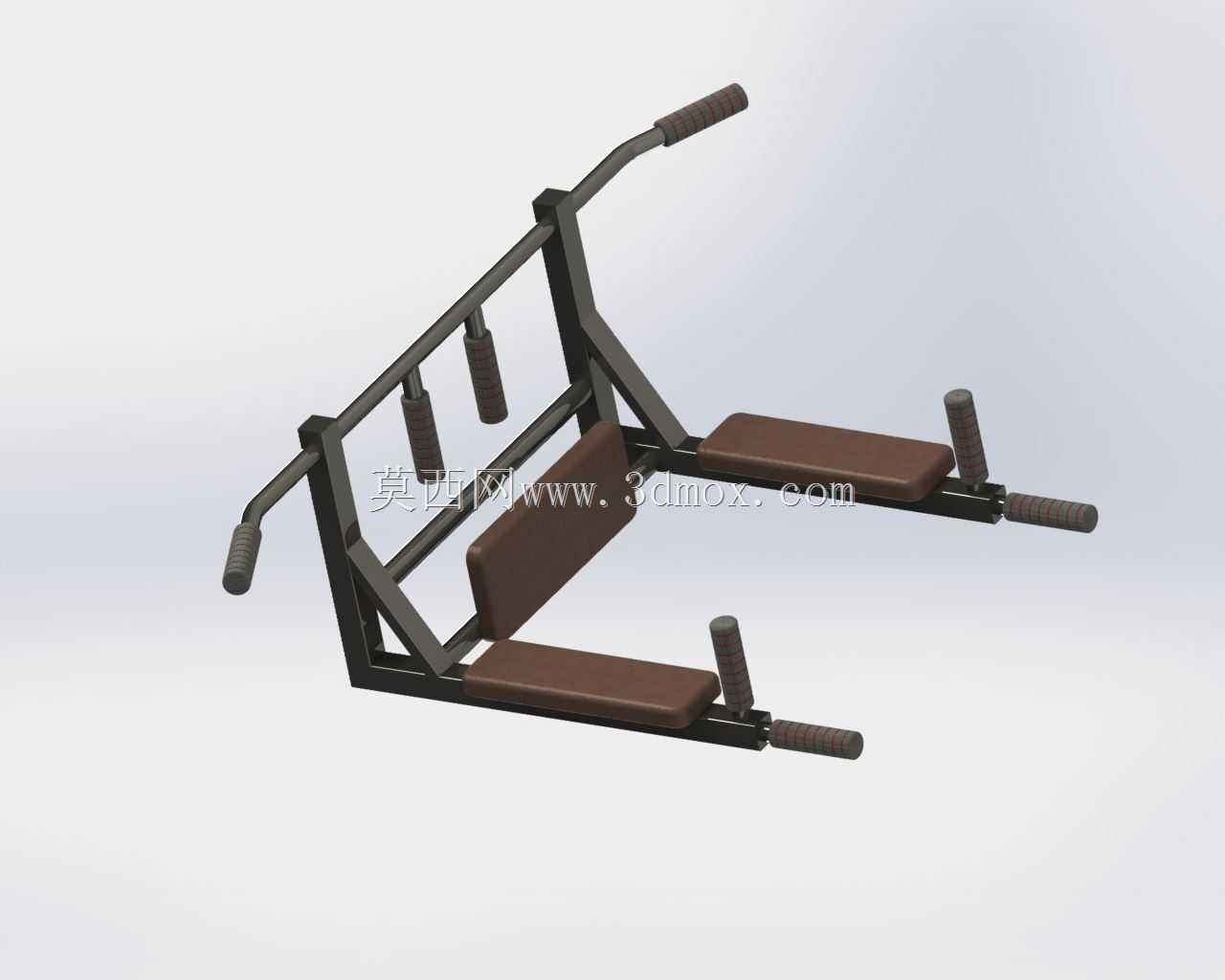

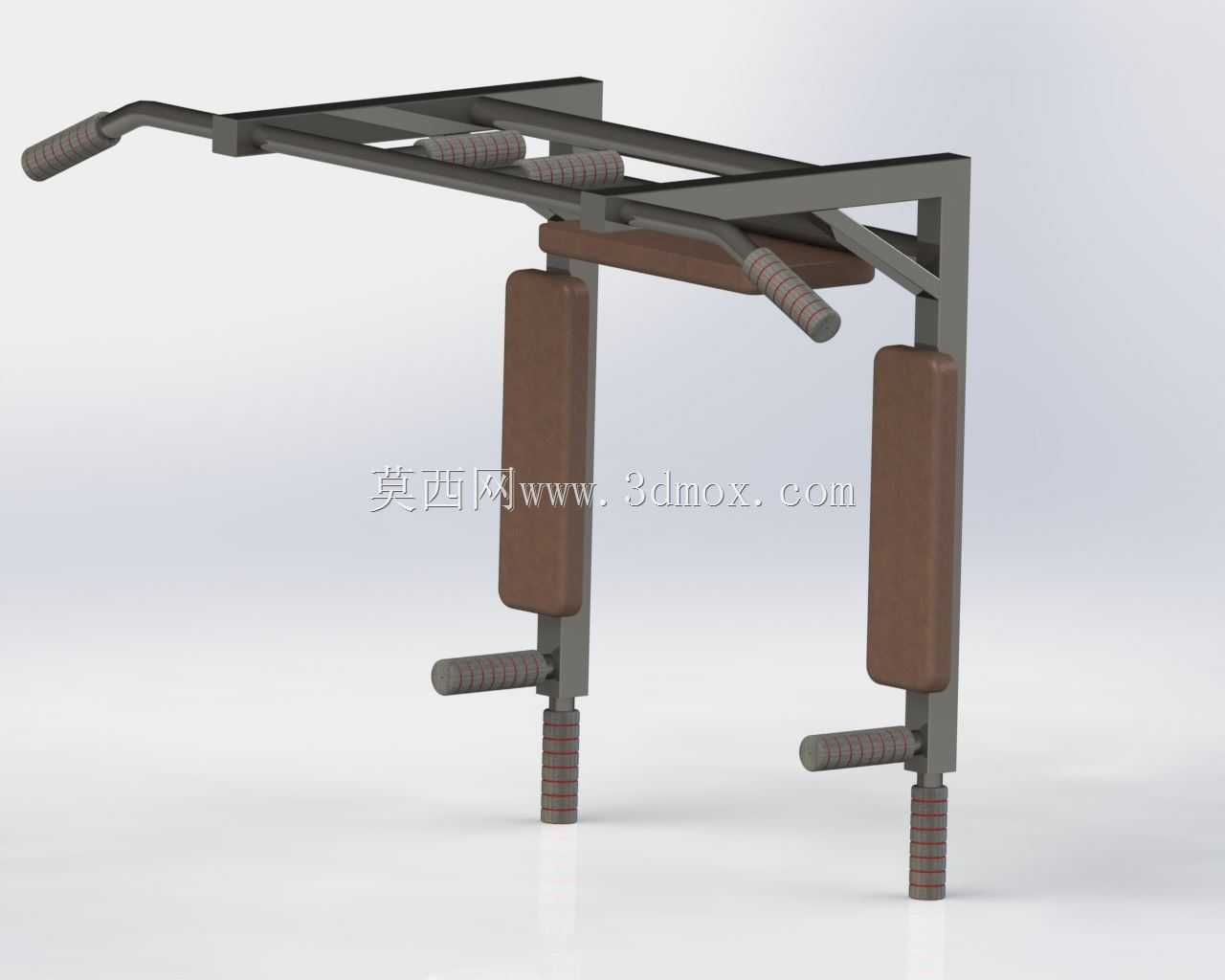

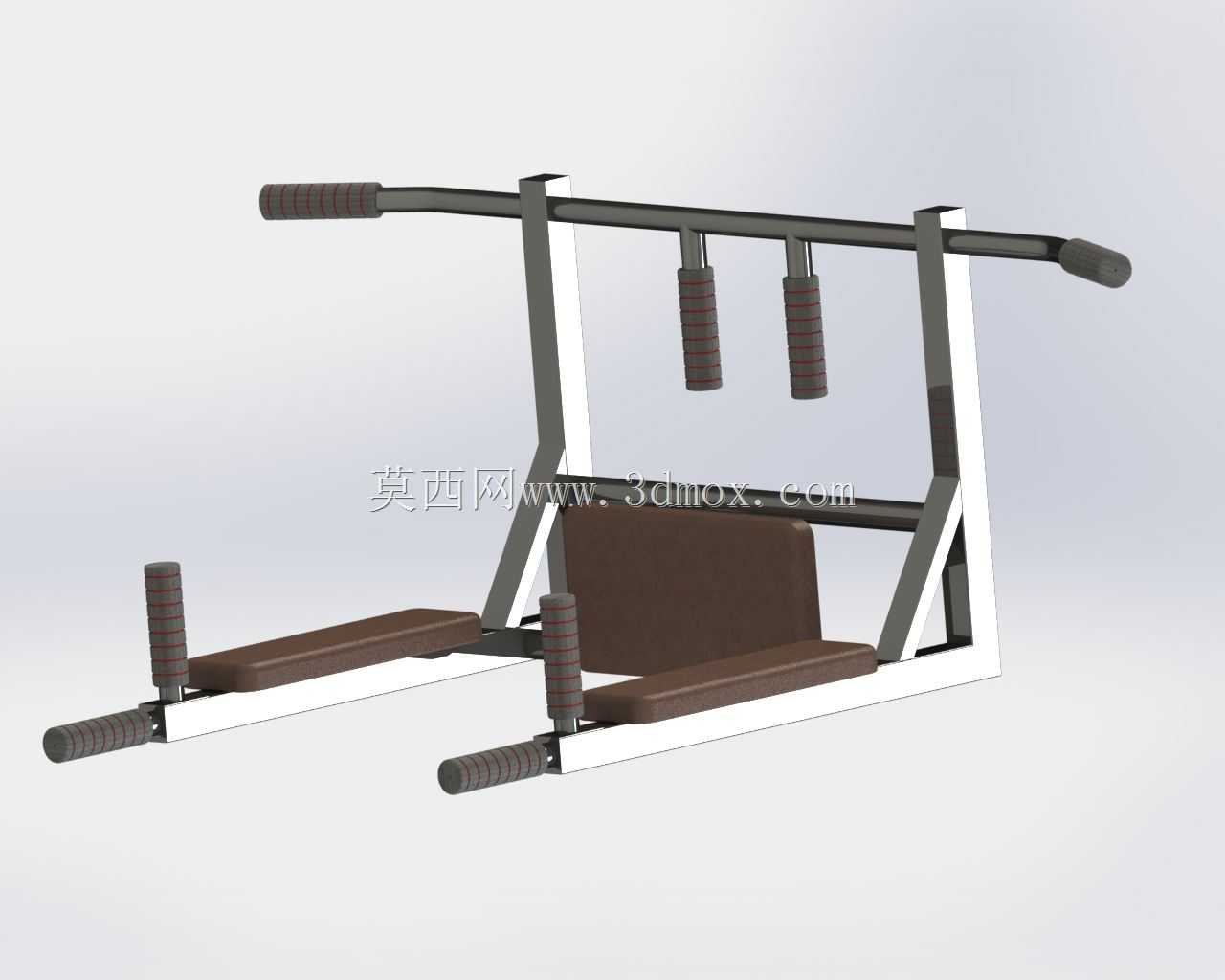

这款壁挂式组合健身器械的设计初衷，是解决家用健身场景、小型健身工作室墙面空间利用不足的痛点，区别于落地式综合训练架的大占地问题，整套设备依托墙体承重完成安装，不需要额外占用地面活动面积，适配住宅承重墙、商用健身区域实体墙面的安装条件。从功能布局来看，器械整合了三类常用的自重训练功能：上部横向长杆可完成引体向上类上肢拉类训练，杆身做了防滑滚花处理，匹配不同肩宽人群的握距调整需求；中部垂置的两组短握把，可适配窄距引体、悬垂举腿的握持需求，握把角度做了内倾15度的优化，减少训练时腕关节的额外弯折受力；下部伸出的两组带防滑垫的支撑臂搭配靠背垫，可完成双杠臂屈伸、坐姿抬腿类训练动作，靠背的倾斜角度经过人体工学测算，训练时能给腰背部提供稳定支撑，避免腰部代偿受力。设计阶段首先做了安装边界的尺寸核算，整套设备横向安装宽度控制在1.2米范围内，竖向安装高度区间适配2.2米到2.6米的常规室内层高，从墙面探出的最大距离不超过0.7米，不会对墙面附近的通行空间造成过多挤占。主体框架采用方管焊接结构，受力集中的斜撑位置做了三角加强筋布局，能承受常规成年使用者的自重载荷，所有握持位置都包覆了防滑橡塑套，避免训练时手滑造成安全隐患，接触身体的靠背、臂垫位置采用高密度发泡材质，兼顾支撑性与使用触感。结构建模过程中，对各个转动、受力节点做了干涉检查，确保不同训练动作切换时，肢体活动范围内没有突出的尖锐结构，所有管材端面都做了封盖处理，避免毛刺划伤使用者。安装点位的设计上，框架背部预留了多组膨胀螺栓安装孔，可根据墙体的实际承重结构调整打孔位置，适配不同材质的承重墙安装需求，不需要额外做地面固定，安装完成后可直接开展多部位力量训练，无需搭配额外的配重附件，完全依靠使用者自重完成训练负荷，维护成本极低，既适合家庭用户居家健身使用，也可作为社区健身点、小型工作室的补充训练器械，填补墙面空间的健身功能空白。
