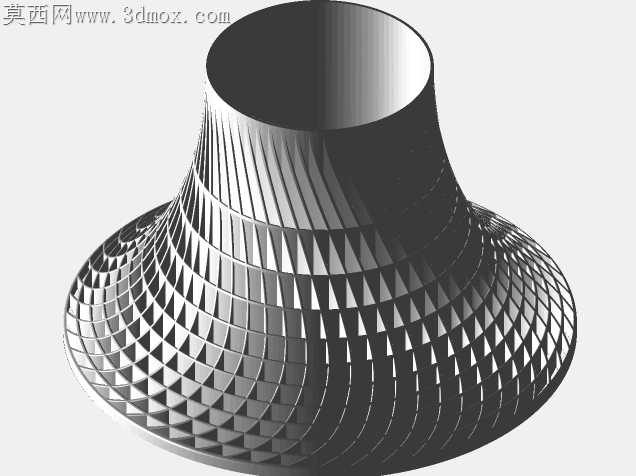

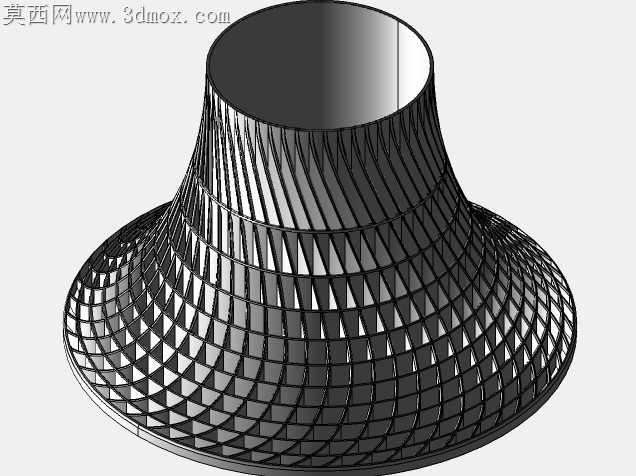

镂空渐变曲面网格旋转收纳笔筒

薄壁类3D打印件最容易出现的问题，是打印过程中侧壁翘曲、受力后沿层纹方向开裂，这款旋转笔架的网格结构设计，刚好针对性消解了这类加工隐患。从下往上逐渐收窄再微扩的渐变曲面，没有采用常规的等厚实体侧壁，而是把整圈壁面拆成交错排布的菱形网格单元，每根网格筋条的走向都顺着曲面的法向倾斜，打印时不需要额外添加大面积支撑，悬空的筋条角度刚好卡在FDM打印的自支撑阈值内，省去了后期拆支撑打磨的工序，也避免了支撑拆除后在壁面留下的凹凸瑕疵。网格筋条的厚度做了渐变处理，底部靠近底座的位置筋条更宽，网格单元尺寸更小，越往上靠近筒口的位置筋条收窄，网格单元略微放大，这样的壁厚分配刚好匹配打印时的重力分布——底座接触打印平台，需要更大的粘接面积防止翘边，上部悬空高度更高，更细的筋条能减少打印时的材料堆积，避免层间冷却不均导致的形变。筒口位置做了一圈微向外翻的卷边，没有尖锐的棱边，既避免了取放笔时被薄壁边缘刮手，也让筒口的结构强度大幅提升，不会因为长期插拔文具出现豁口开裂。底座的最外圈做了一圈极薄的实心封边，和网格结构平滑过渡，打印时这圈封边能牢牢粘在平台上，相当于给整个模型加了一圈天然的裙边，打印完成后不需要额外修剪，直接就能获得平整的底面，放在桌面上不会晃荡。交错的网格结构让整个笔筒的受力被分散到每一根筋条上，哪怕不小心从桌面边缘滑落，冲击力也会顺着网格的斜向筋条传导分散，不会像实体薄壁笔筒那样一摔就出现纵向裂纹。网格的镂空间隙刚好控制在普通书写笔不会漏出的尺寸，既能透过网格看到内部收纳的文具，也能减少打印耗材的用量，打印完成后整个笔筒重量很轻，挪动时不会刮花桌面。曲面的过渡位置没有做生硬的折线转折，所有曲率变化都是连续顺滑的，打印时喷头沿着曲面走丝不会出现突然的速度突变，层纹的痕迹会比直面结构更淡，哪怕不做后期打磨，表面也有细腻的质感。这种结构设计也适配不同的3D打印耗材，用PLA打印时不需要封闭热床也能顺利成型，用韧性更好的PETG打印时，网格结构的弹性会让整个笔筒的抗摔性能进一步提升，哪怕受到挤压也能通过筋条的微小形变卸力，不会出现脆性断裂。
