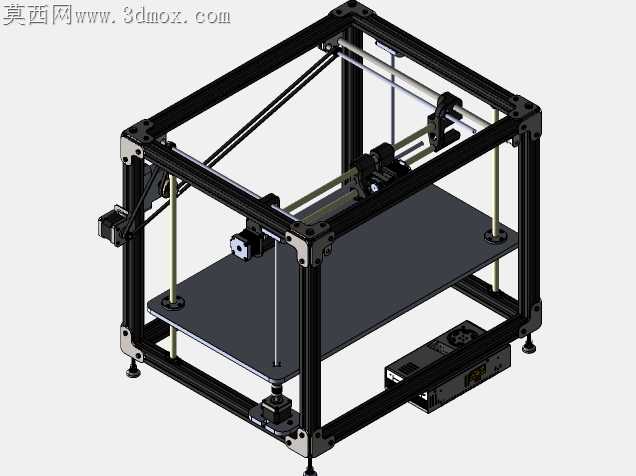

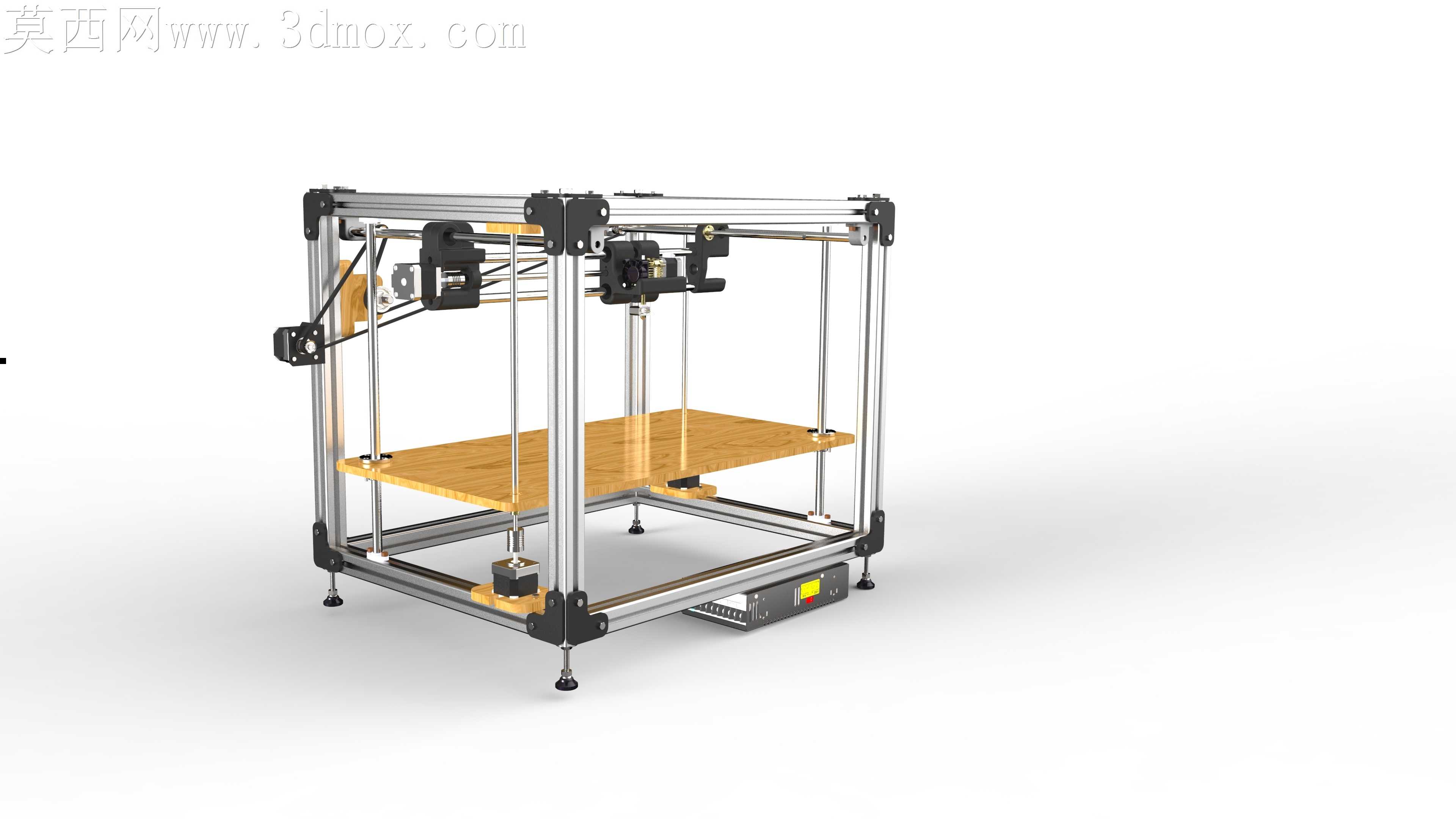

铝型材框架式熔融沉积成型打印设备

桌面级FDM设备长期存在框架共振导致打印层纹偏移的通病，这套结构在型材拼接节点做了针对性的公差适配，所有角码连接位预留0.02mm的锁紧余量，避免硬挤压造成的型材弯曲变形，组装时不需要额外打磨端面，靠角码的自定位凸台就能保证XYZ三轴的垂直精度，省去了传统方管框架焊接后需要二次铣平基准面的工序。底部的电控仓直接嵌入型材框架的下层空间，电源与主控板的安装位贴有绝缘缓冲垫，既可以隔绝打印平台加热产生的温度传导，又能抵消运动部件高速移动带来的震动，避免接线端子长期受震松脱的隐患。木质打印平台的固定没有采用常见的螺丝硬锁方式，而是在平台下方设置了三点微调支撑，每个支撑点配弹簧预紧结构，调平后不会因为平台反复加热冷却产生的形变导致水平偏移，平台边缘做了倒角处理，更换美纹纸或PEI贴膜时不会刮划手部。X轴与Y轴的传动带轮安装位设计了偏心张紧结构，不需要拆开外罩就能用内六角扳手调整皮带张力，张紧度控制在按压皮带下沉5mm的区间，既不会因为过紧增大电机负载，也不会因为过松出现传动丢步。Z轴的光轴固定座采用上下分体式结构，装配时可以先穿入光轴再锁紧固定座，避免了整根光轴硬插造成的直线轴承刮伤，光轴表面的粗糙度控制在Ra0.8，配合自润滑铜套能长期保持移动顺滑，不需要频繁加注润滑油。顶部的走线全部隐藏在型材的槽内，用卡扣固定不会随运动部件拖拽，所有运动部件的限位开关安装位都做了微调腰型孔，安装时可以根据实际触发位置调整行程，不需要额外加垫片补偿位置误差。底部的四个脚座采用橡胶减震垫加可调螺纹结构，放置在不平整的桌面时可以单独调整每个脚的高度，保证整个框架处于水平状态，脚座的橡胶硬度选在邵氏60度，既能过滤掉电机运转产生的高频震动，又不会因为太软导致框架整体晃动。挤出机的安装位预留了散热风道的安装空间，喉管位置的散热铝片正对风道出风口，能持续带走喉管处的热量，避免耗材提前软化造成的堵头问题，整个设备的所有连接螺丝都采用统一规格的内六角螺栓，组装维护时只需要一把扳手就能完成全部操作，不需要准备多种规格的工具。
