可3D打印组装式国际象棋棋子套装

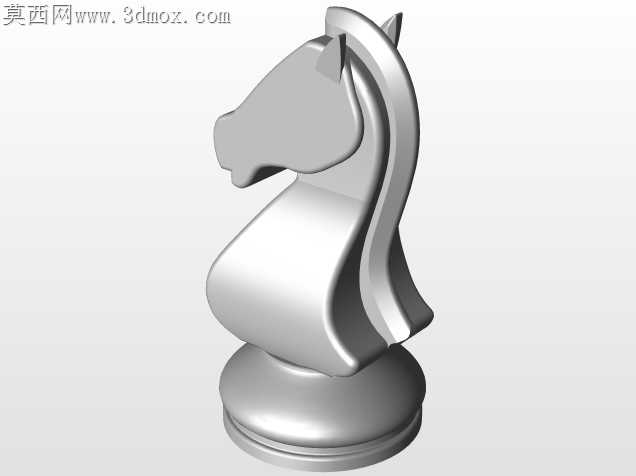

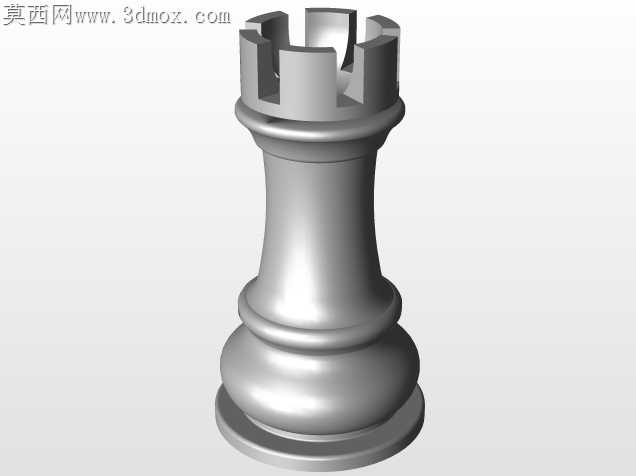

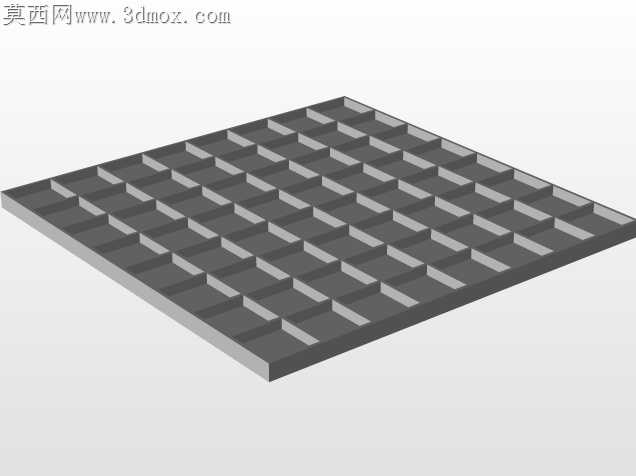

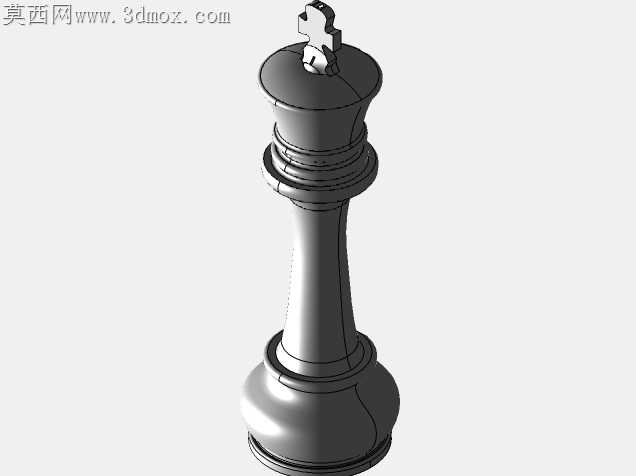

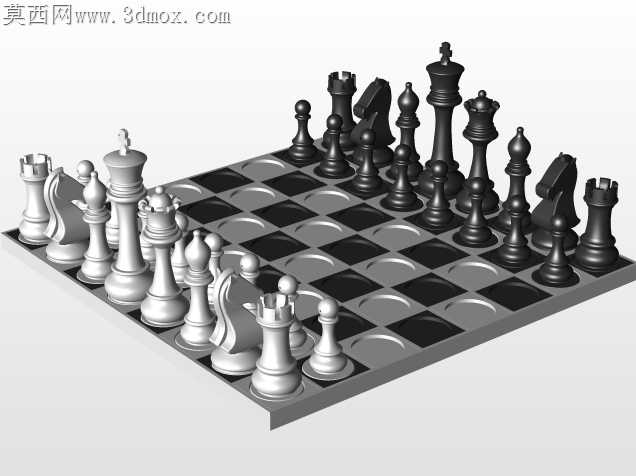

桌面级FDM3D打印制作棋类摆件时，最容易被忽略的就是薄壁棋子的打印翘曲与装配定位问题，这套国际象棋模型在结构设计上完全围绕家用3D打印的加工特性做了适配调整。棋子底部做了0.2mm的加厚平底，配合棋盘格上预留的定位沉孔，打印完成后不需要额外打磨底座就能直接嵌入棋盘，不会出现普通棋子摆放时容易滑动歪倒的问题。黑白双色棋子的壁厚统一设置为1.8mm，刚好适配0.4mm喷嘴的三层走线填充，既不会因为壁太薄出现打印透层、断料的瑕疵，也不会因为壁过厚增加不必要的打印时长，整套32枚棋子打印完成后总重量控制在合理区间，拿取时的压手感刚好适配日常对弈的握持需求。骑士棋子的马头曲面做了特殊的支撑优化，所有悬空角度都控制在45度自支撑阈值以上，仅在马嘴下方的小凹陷处预留了易拆除的薄支撑，打印完成后用尖嘴钳轻轻一掰就能去除支撑痕迹，不需要额外做砂纸抛光就能保持曲面的流畅弧度，不会出现普通骑士模型打印后支撑残留多、曲面凹凸不平的问题。棋盘的格纹采用沉台设计，黑白格的高度差控制在0.15mm，打印时不需要换料，仅靠层纹的视觉差就能区分格位，也可以在打印到格纹层时手动换料实现双色效果，不会因为换料断层影响棋盘的整体平整度。棋子的顶部造型做了圆角过渡处理，没有尖锐的直角凸起，打印时不会出现边角翘边、层间开裂的问题，日常拿取把玩时也不会划伤手。王、后、兵三类直柱型棋子的内部做了10%密度的网格填充，既保证了棋子的结构强度，不小心掉落到桌面也不会摔裂，同时最大程度降低了耗材消耗。车、象两类带顶部造型的棋子，在造型与柱身的衔接处做了2mm的过渡圆角，避免打印时因为截面突变出现层间错位的问题。整套模型的所有装配间隙都预留了0.3mm的公差，哪怕是家用打印机存在0.1-0.2mm的打印精度误差，棋子也能顺畅嵌入棋盘的定位孔，不会出现卡滞或者松动脱落的情况。棋盘边缘做了10mm宽的围边，高度比格纹面高出1mm，棋子摆放在棋盘上时哪怕被轻轻碰动，也不会直接从棋盘边缘滑落，日常收纳时也可以直接将所有棋子收拢在棋盘上，搭配定制的盒盖就能变成便携的棋盒，不需要额外准备收纳容器。
