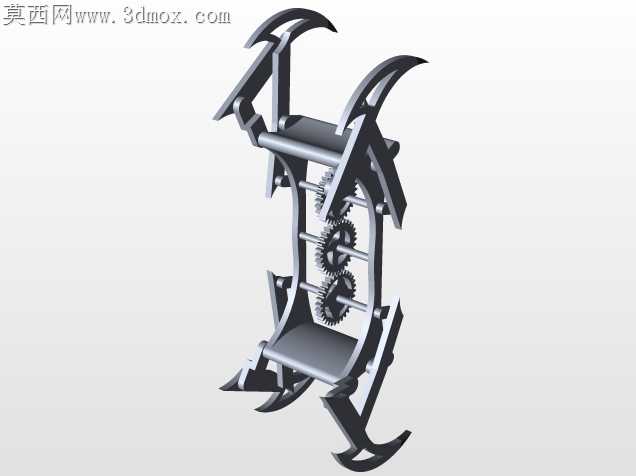

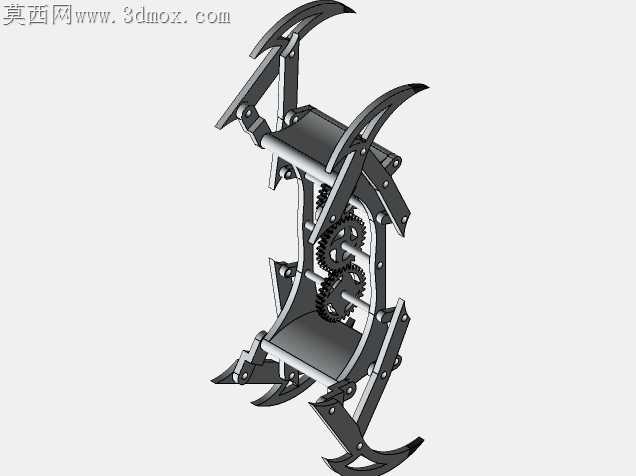

Klann连杆仿生多足步行机械装置

传统轮式移动机构在非结构化地形的通过性短板，始终是小型地面移动装备落地的核心阻碍，这款基于Klann连杆构型的步行机械装置，从加工适配视角完成了全链路的细节打磨，规避了同类仿生步行机构常见的加工偏差卡滞、装配错位失效问题。腿部连杆的铰接孔位全部采用同轴度公差带收紧设计，每处铰接副的孔位同轴度控制在0.02mm以内，避免线切割加工时因板材装夹倾斜导致的孔位偏斜，装配后连杆摆动无卡滞虚位，足端运动轨迹完全贴合预设的迈步抬升曲线。足端的弧形爪结构没有采用一体化铣削成型方案，而是拆分出独立的爪尖嵌装位，爪尖部分可单独采用淬火钢加工，主体连杆用普通6061铝合金即可，既保证足端抓附地形的耐磨度，又能控制整体构件的加工成本，不需要为了局部耐磨需求对整个腿部构件做热处理，减少加工工序的同时降低零件变形概率。中部的齿轮传动组特意将啮合侧隙调整到0.08mm-0.12mm区间，既不会因侧隙过小出现齿轮传动卡滞，也不会因侧隙过大导致左右腿部步态错位，齿轮安装座的端面预留了0.1mm的研磨余量，装配时可根据实际加工的齿轮厚度微调啮合间隙，不需要额外定制调整垫片，降低装配调试的复杂度。所有连杆的棱边都做了R0.5的倒角处理，不是为了外观美化，而是避免加工后残留的锐边割伤装配人员，同时消除板材线切割后棱边的应力集中点，防止机构长期往复摆动时连杆从棱边位置萌生疲劳裂纹。机架部分的板材拼接位全部采用止口定位设计，拼接时不需要反复调整对齐位置，靠止口就能保证左右侧板的平行度，避免两侧腿部安装面倾斜导致的运动干涉，装配效率比无定位结构的设计提升近六成。铰接处的销轴采用卡簧限位而非过盈压装，后期维护时不需要用拉马拆卸销轴，直接撬开卡簧就能更换磨损的轴套，日常维护的拆装难度大幅降低。足端的运动轨迹经过反复校验，迈步时足端抬升高度足够越过小型碎石、台阶障碍，支撑相阶段足端轨迹接近水平，不会出现支撑时机构上下颠簸的问题，传动齿轮的齿数匹配经过优化，单圈转动即可完成完整的步态循环，不需要额外添加复杂的减速配齿，普通直流电机直连就能驱动，省去了外接减速器的安装空间。
