可3D打印仿人DIY机械手臂结构设计

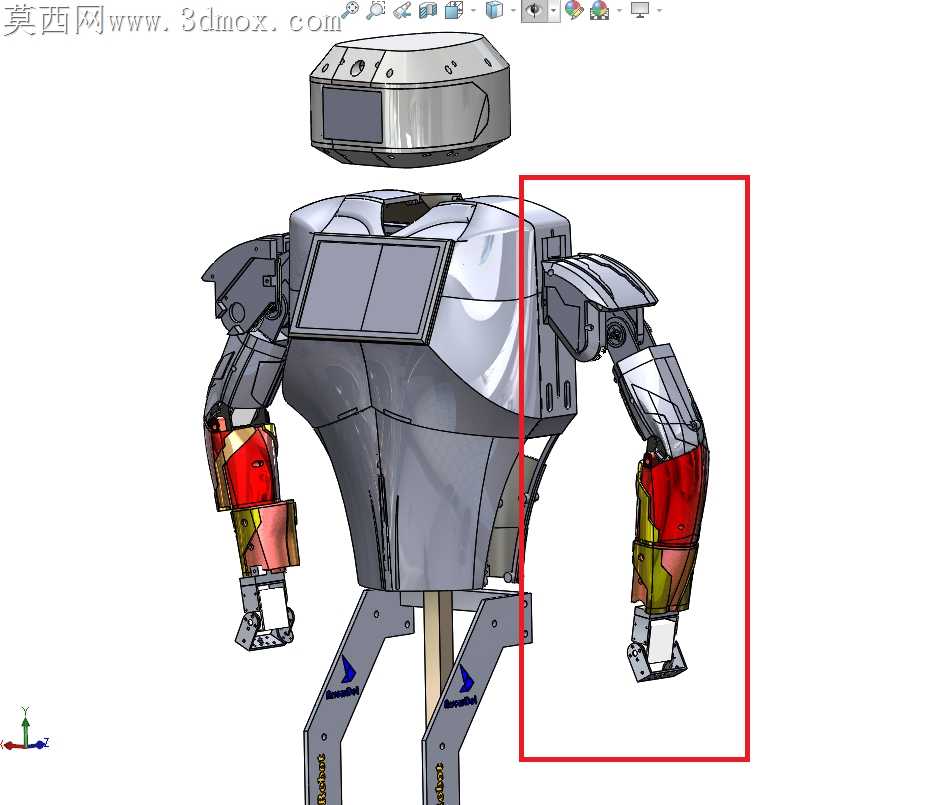

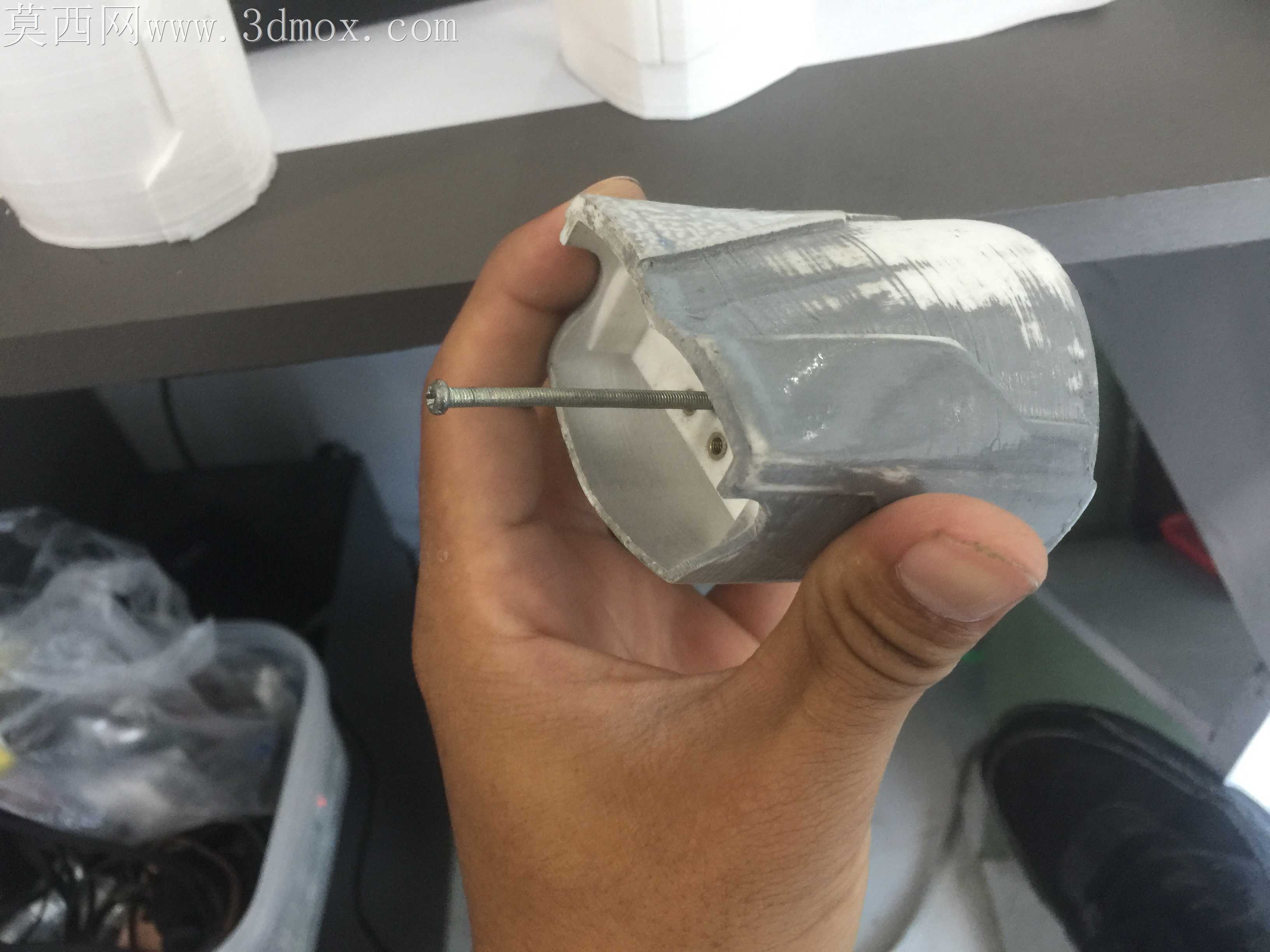

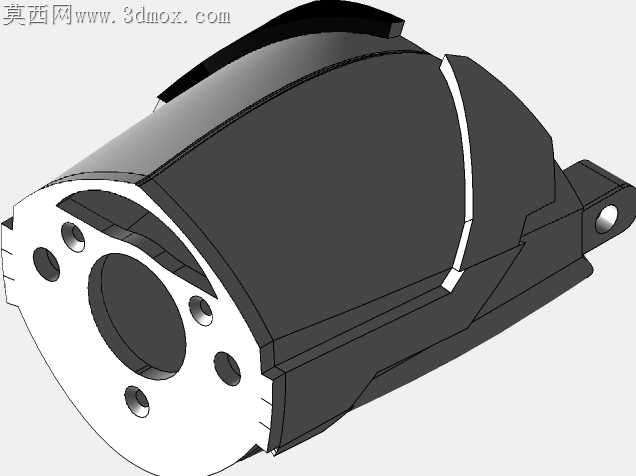

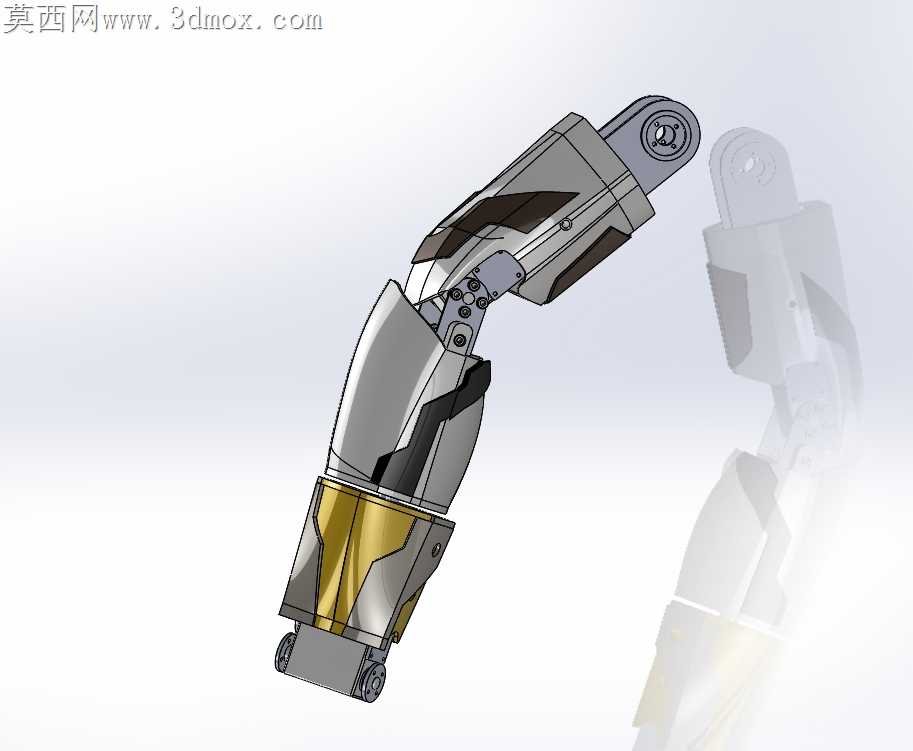

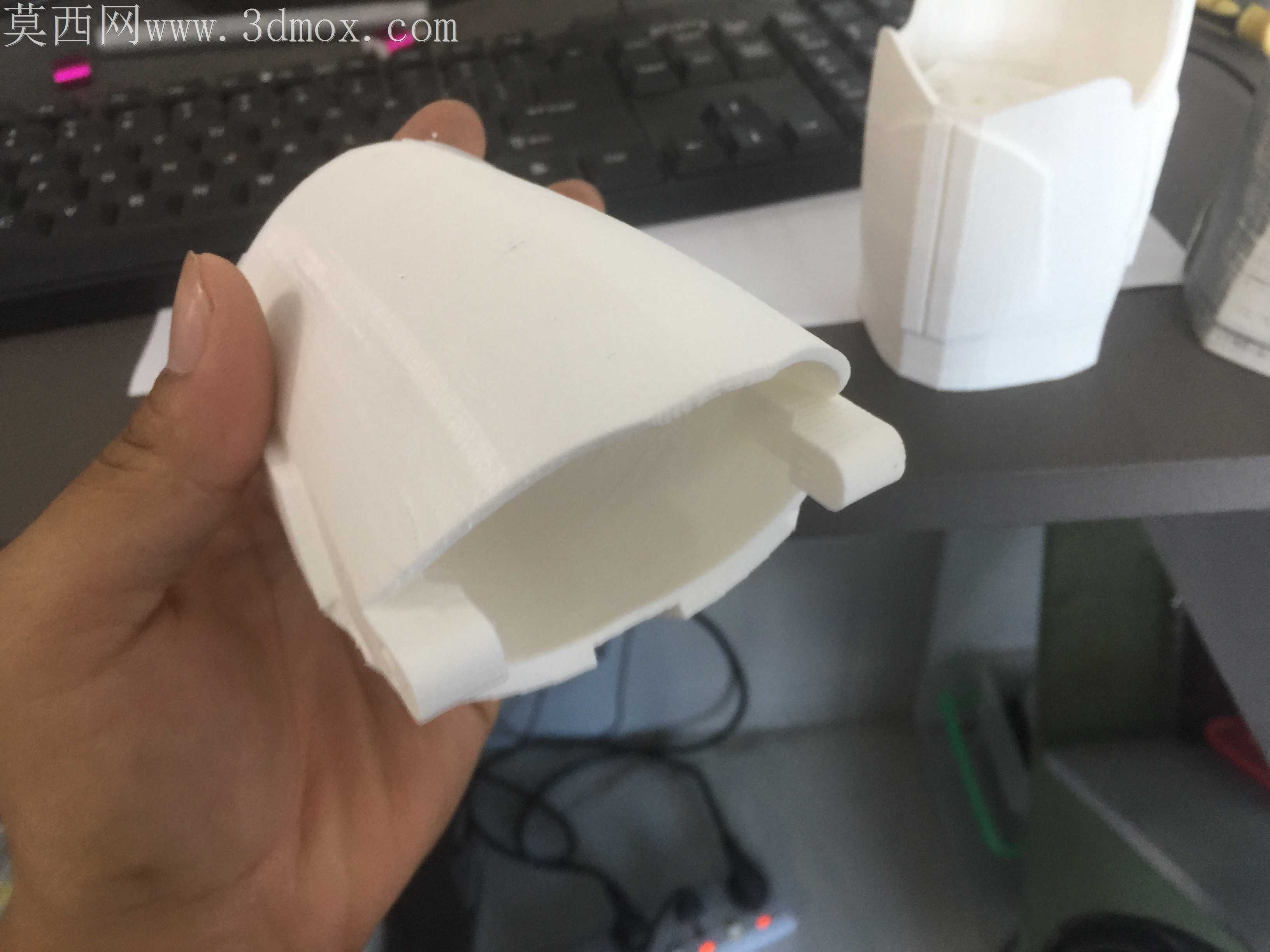

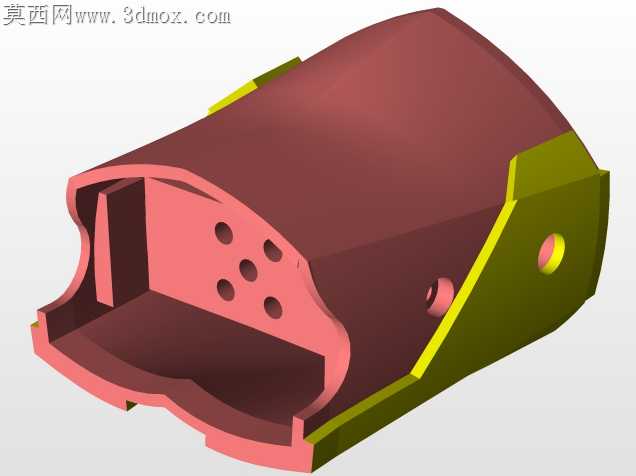

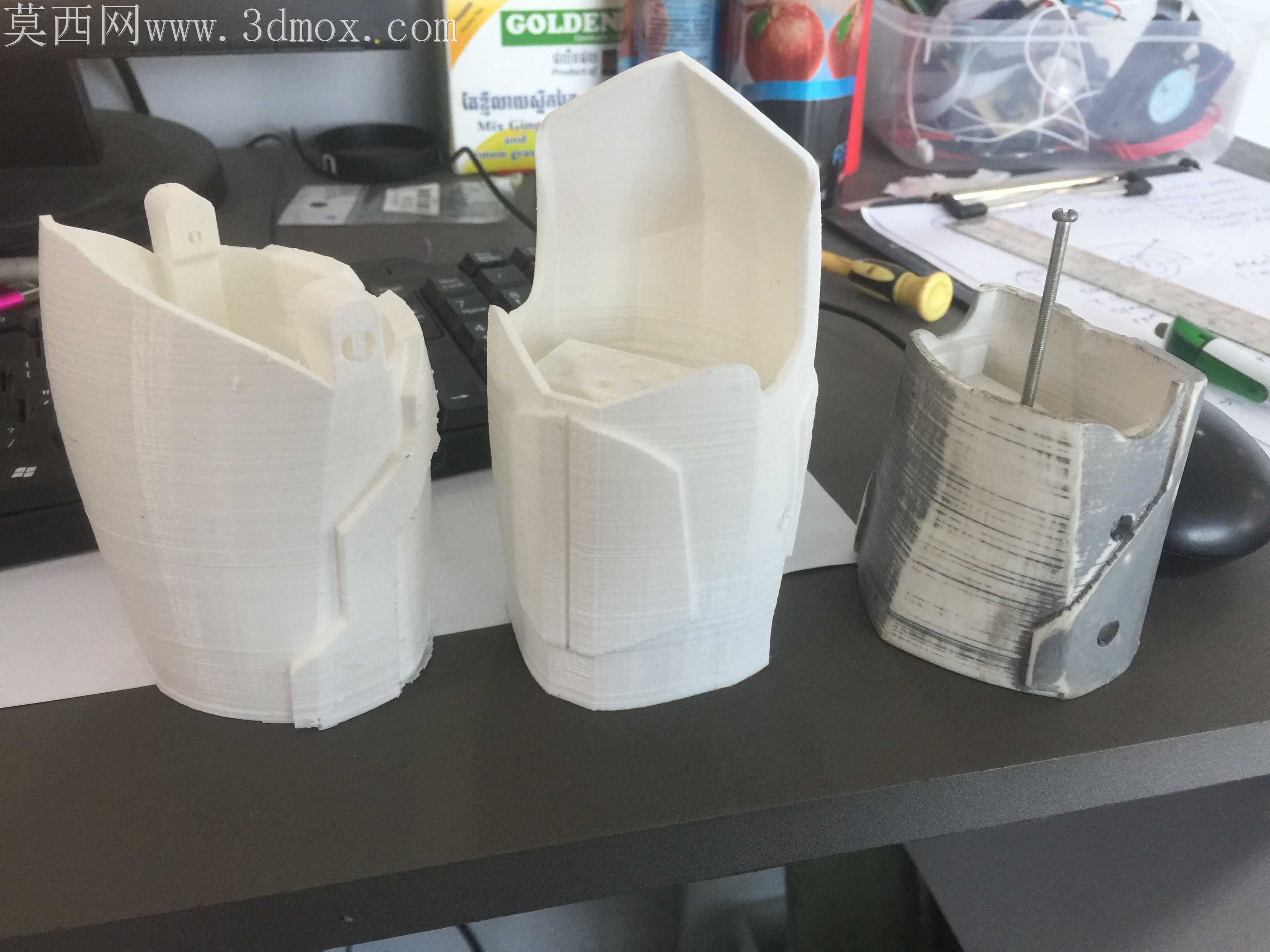

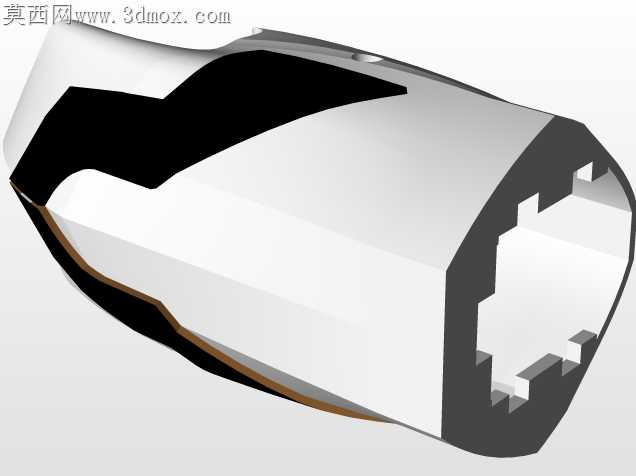

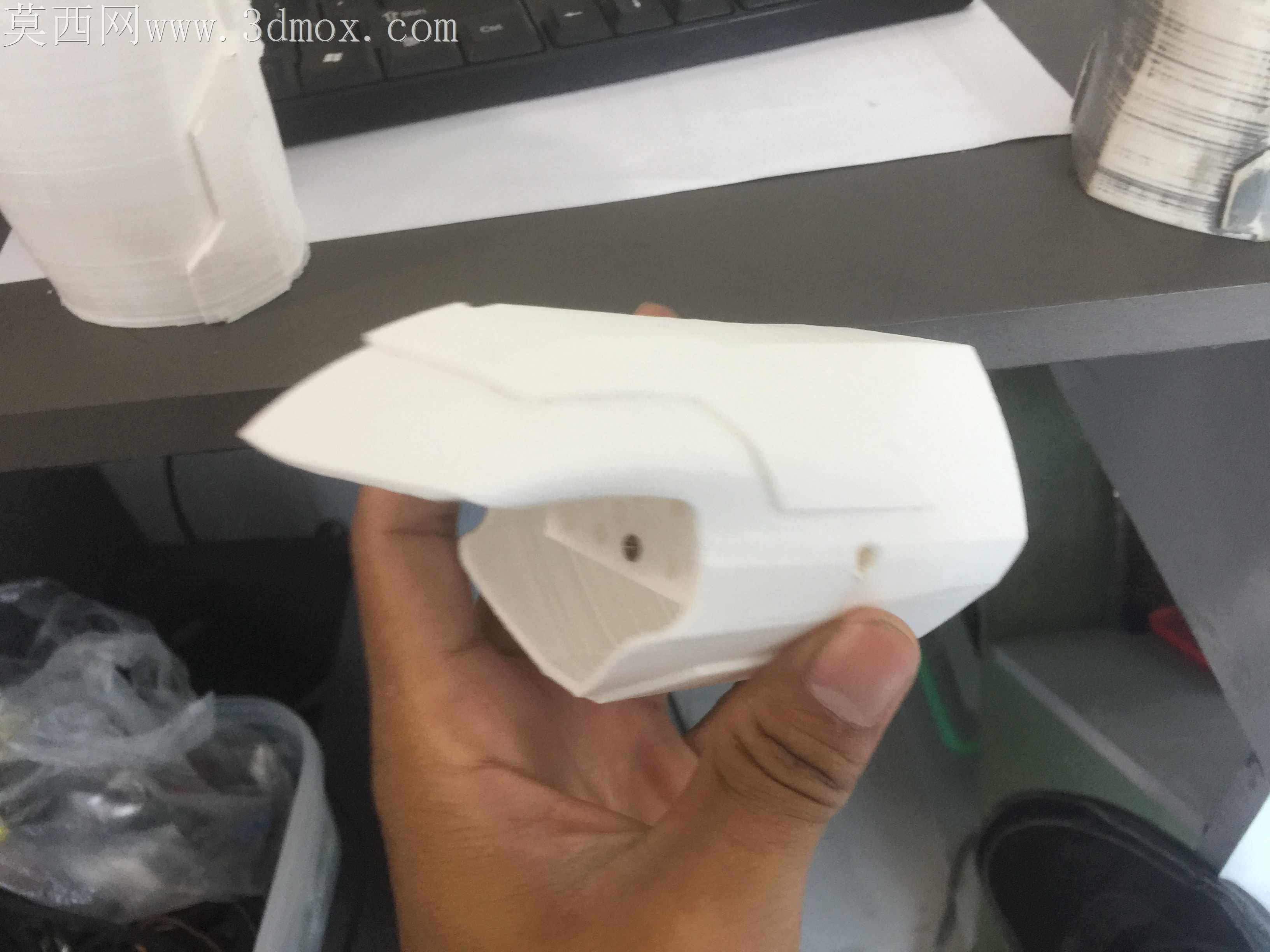

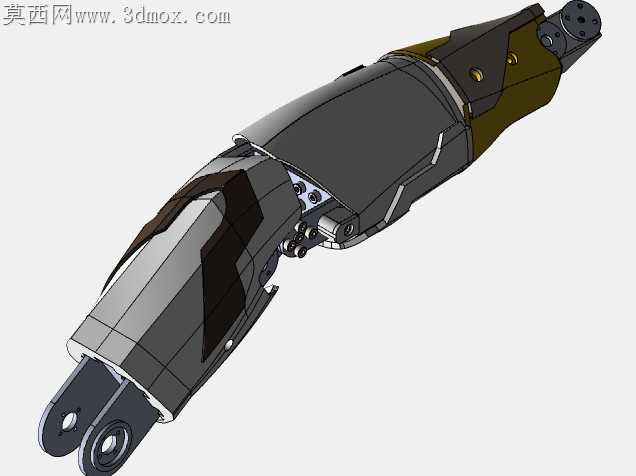

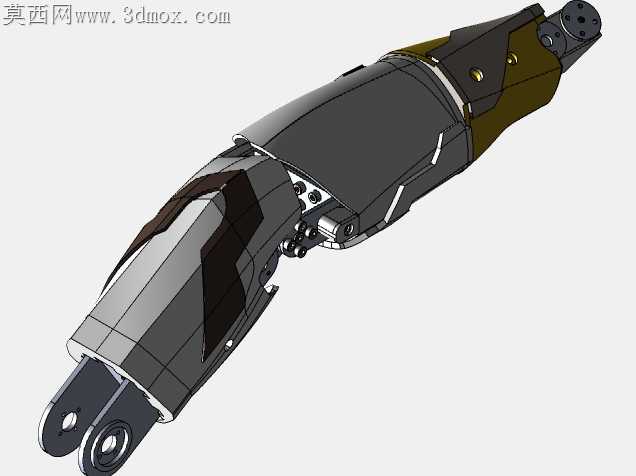

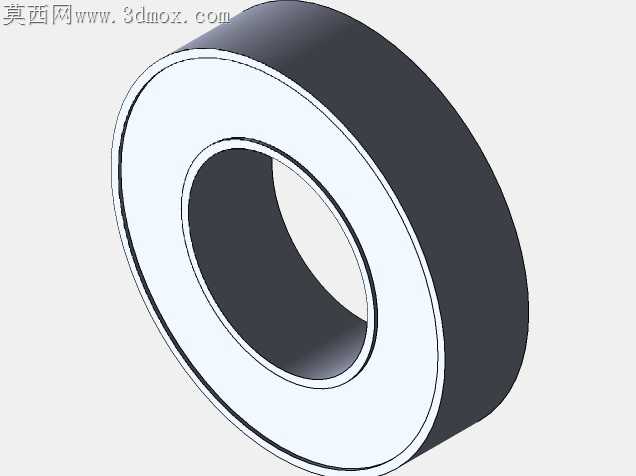

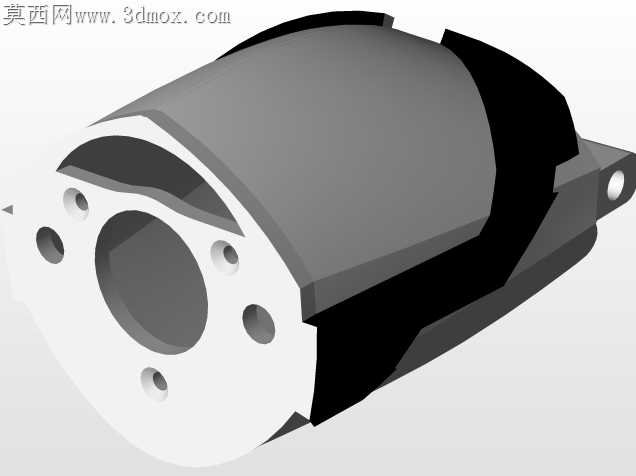

最初打样第一版小臂关节衔接处时，FDM打印层纹卡在铰接转轴的配合面，0.2mm的层厚公差让关节转动时卡滞感明显，反复打磨转轴接触面后还是存在转动阻尼不均的问题，后来把铰接处的配合间隙从单边0.1mm调整到0.15mm，特意在转轴接触面预留了0.05mm的润滑脂存储槽，再做装配测试时，关节弯折的顺滑度刚好能悬停在任意角度，不会因为自重垂落。做曲面分件的时候踩过转档的坑，最初在Alias里拉的仿生曲面导进工程软件时出现了三处碎面，尤其是小臂外侧的金色装饰覆盖件，曲面曲率连续没做好，转档后边缘出现了0.3mm的面差，后来重新梳理曲面的UV线，把装饰件和主体结构件的分模线顺着机械臂的弯折棱线走，既避开了外观面的合模痕迹，也给后期打印时的支撑拆除留了操作空间，不用在外观面上留支撑疤。考虑到很多DIY玩家没有大尺寸打印设备，特意把整个手臂拆成了12个独立分件，最长的单件尺寸控制在180mm以内，普通桌面级3D打印机就能直接打，不用拼接。大臂内部走线路径留了6mm的穿线孔，关节处的走线槽做了圆角过渡，避免穿舵机线的时候磨破线皮，之前做测试版的时候走线槽边缘是直角，穿线时刮破了三根杜邦线的绝缘层，后来把所有过线的棱边都倒了R1的圆角，哪怕反复弯折关节也不会磨到线材。手腕处的快拆结构改了三版，最初的卡扣式结构装拆两次就出现卡扣断裂，后来改成了磁吸加定位销的组合，定位销保证安装精度，磁铁提供足够的吸附力，换不同的末端执行器时不用拧螺丝，一拔一插就能完成替换。做结构强度校核的时候，大臂和肘关节的衔接处最初壁厚只有2mm，打印件受力后容易出现形变，后来把受力位置的壁厚加到3.5mm，在内部加了十字形的加强筋，既不会增加太多重量，也能保证1kg负载下结构不会出现明显形变。表面的分色设计不用后期喷漆，打印的时候换对应颜色的耗材就能实现银灰、黑、金的配色效果，玩家不用做复杂的后处理，打完去掉支撑就能拼出成品。
