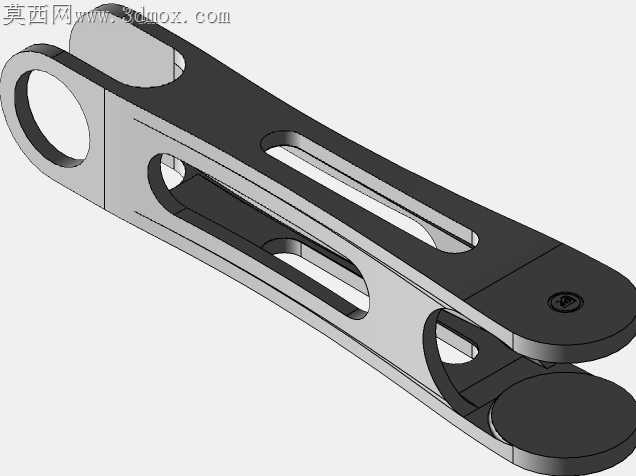

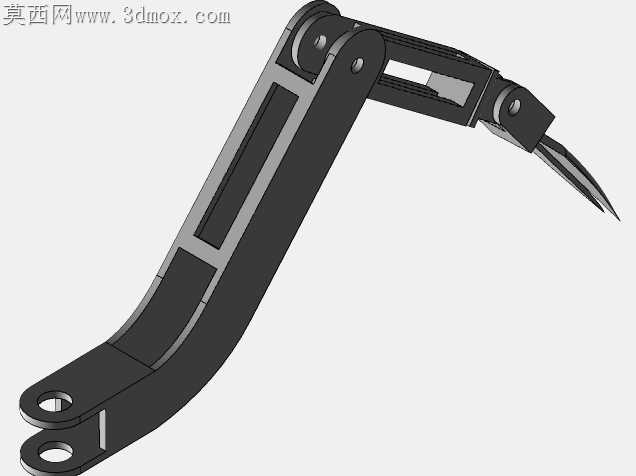

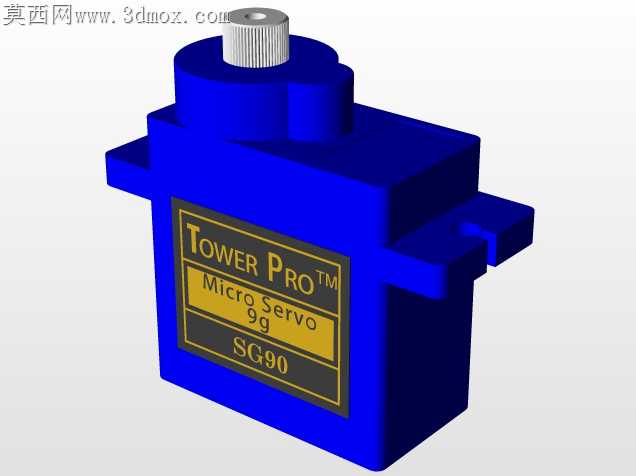

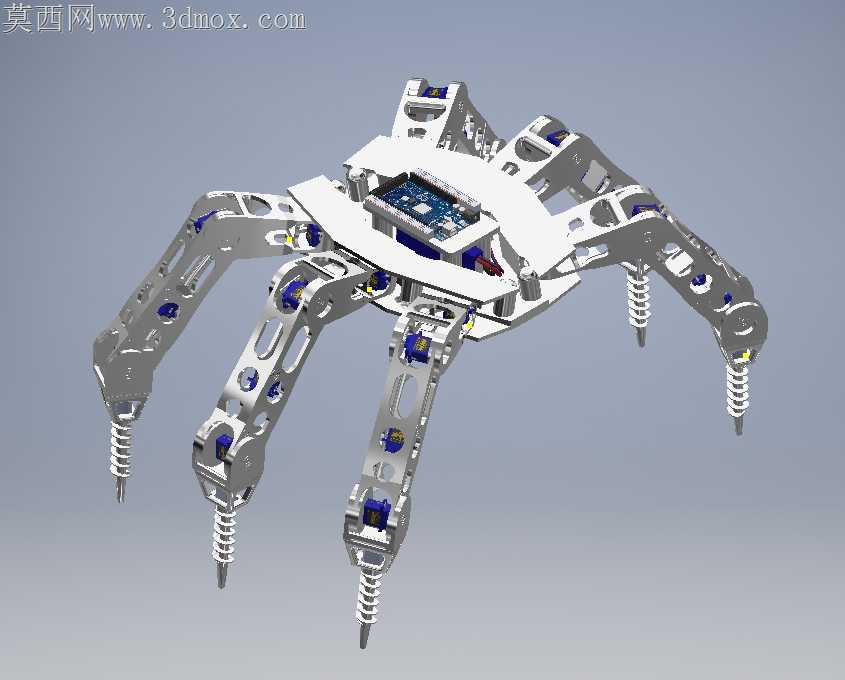

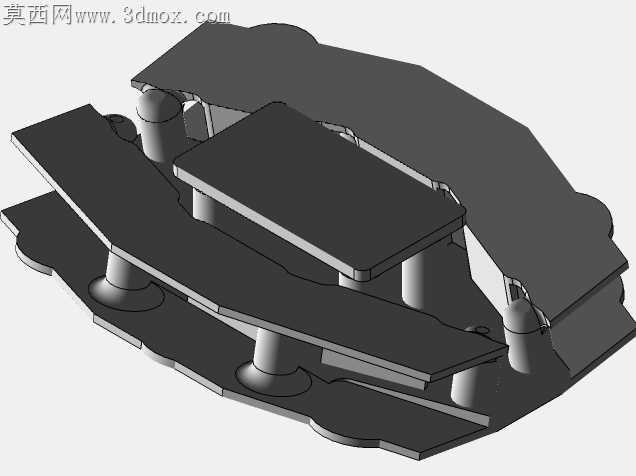

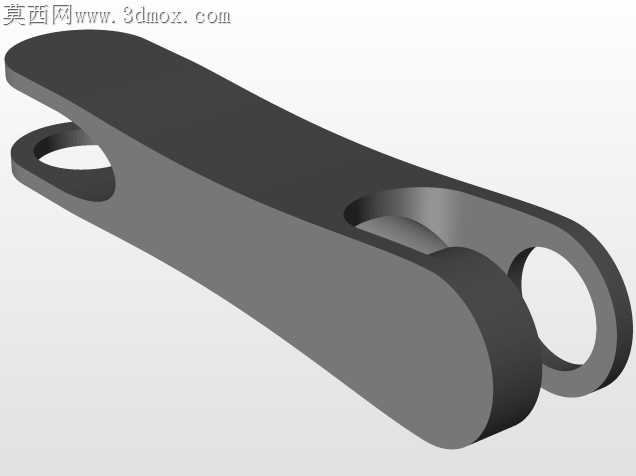

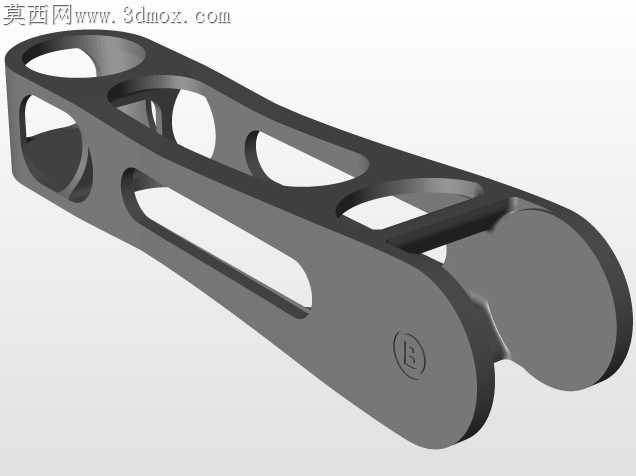

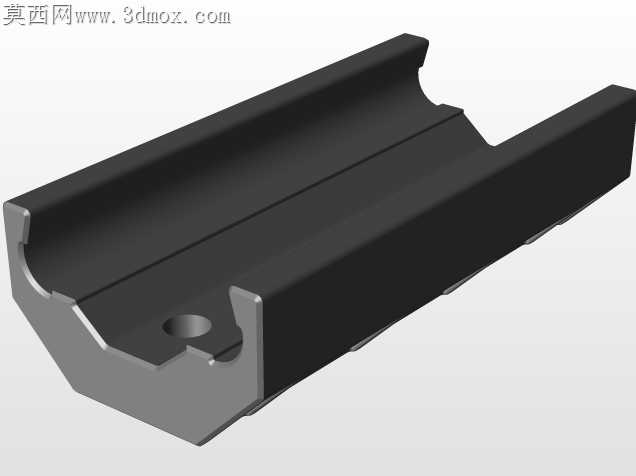

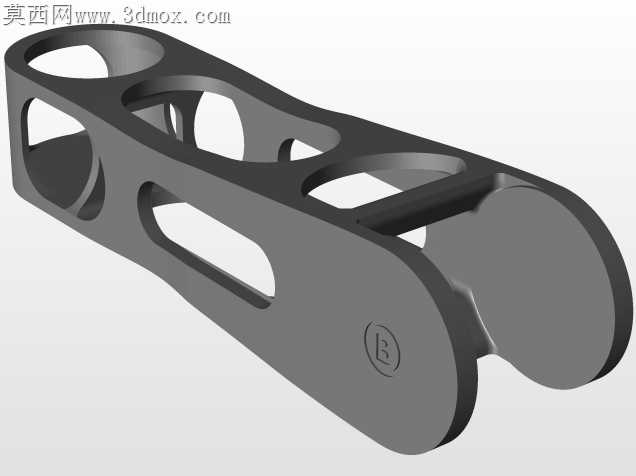

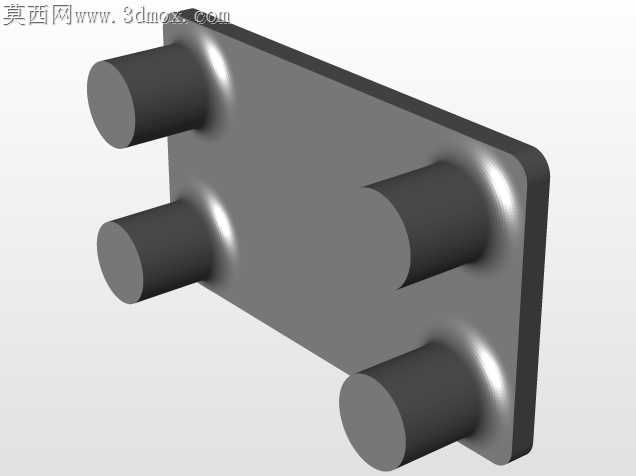

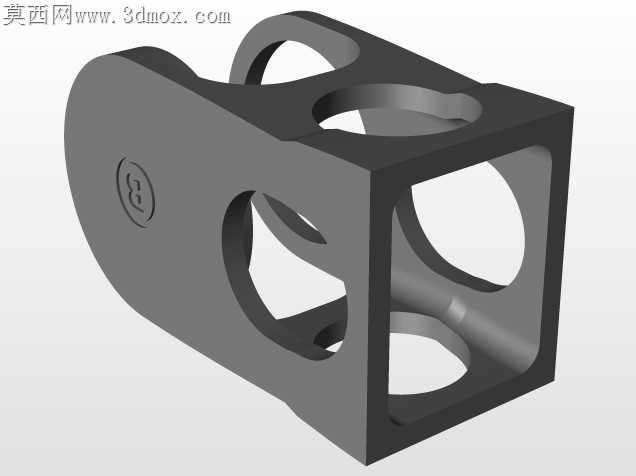

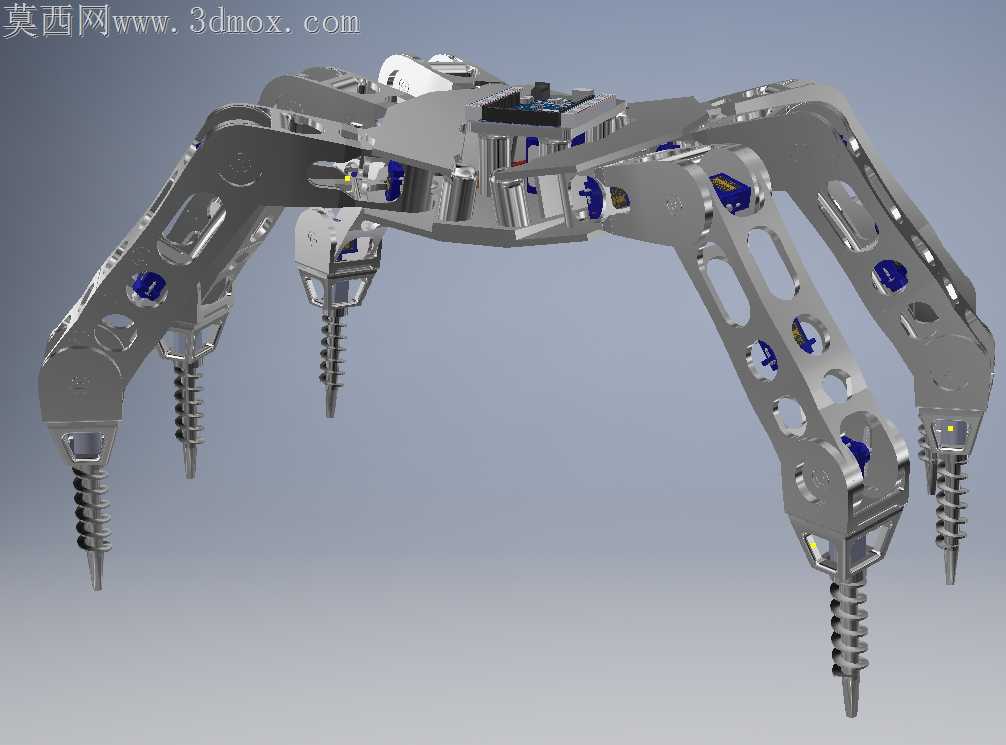

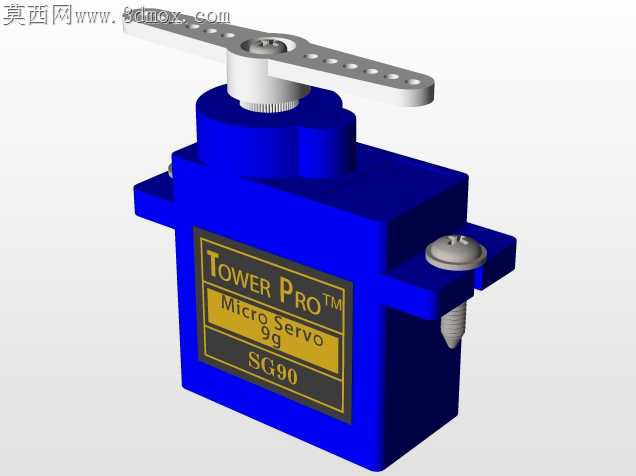

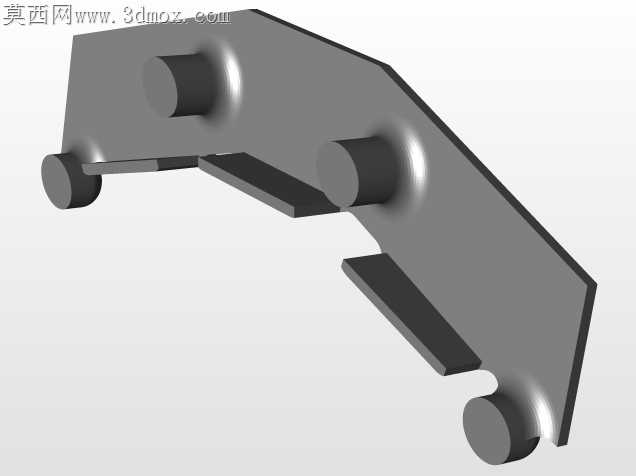

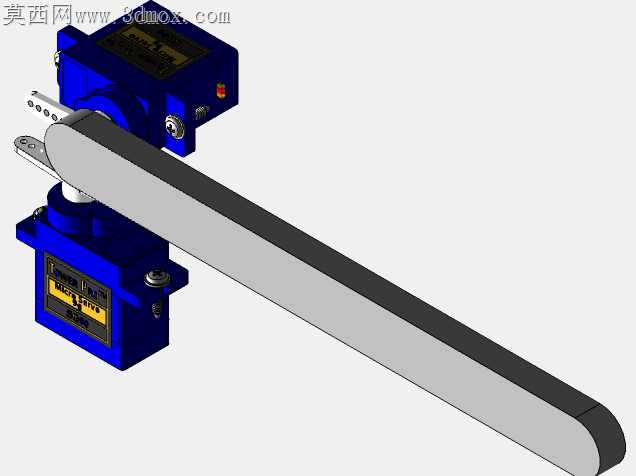

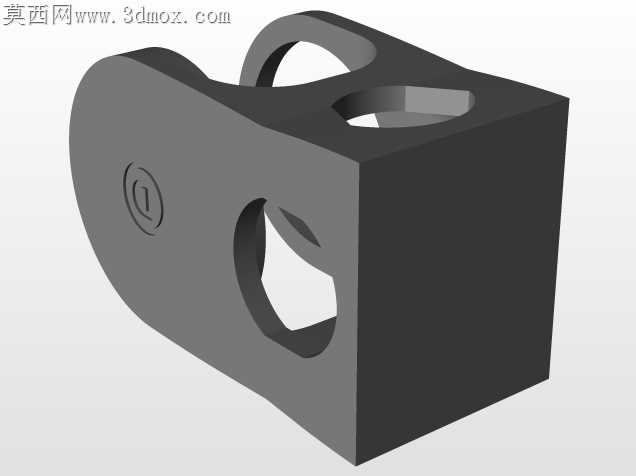

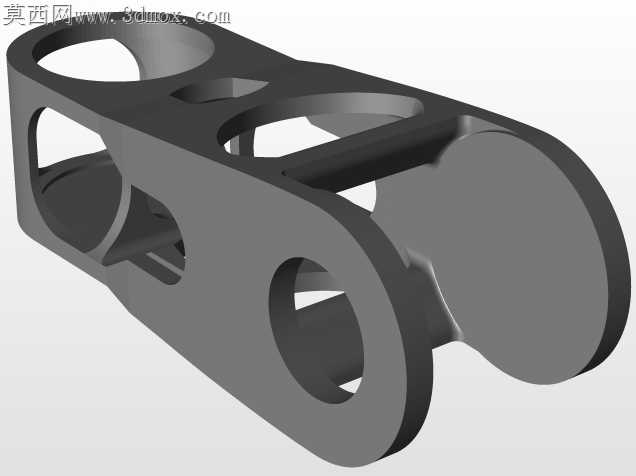

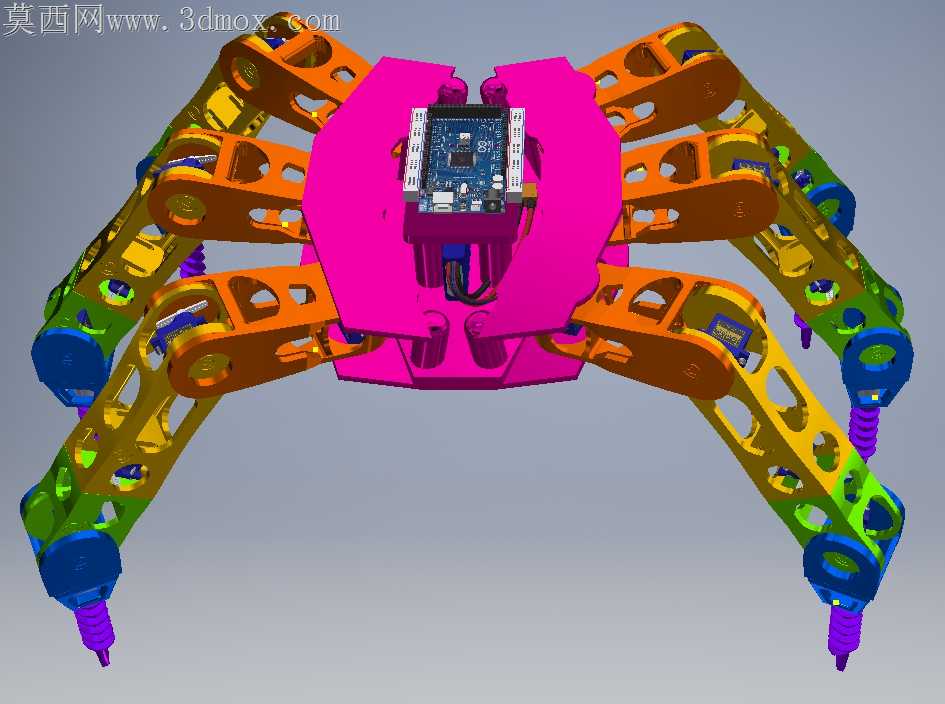

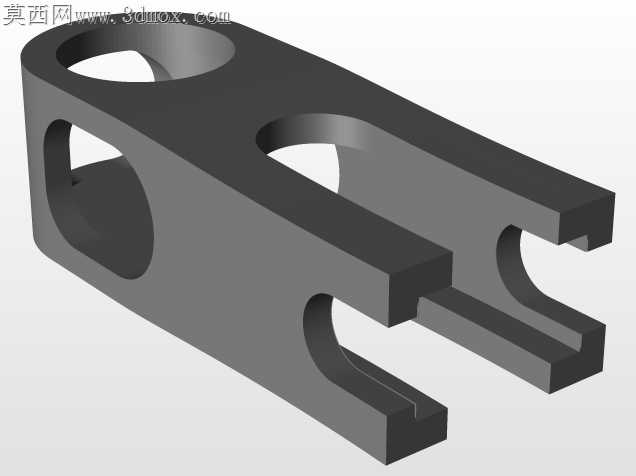

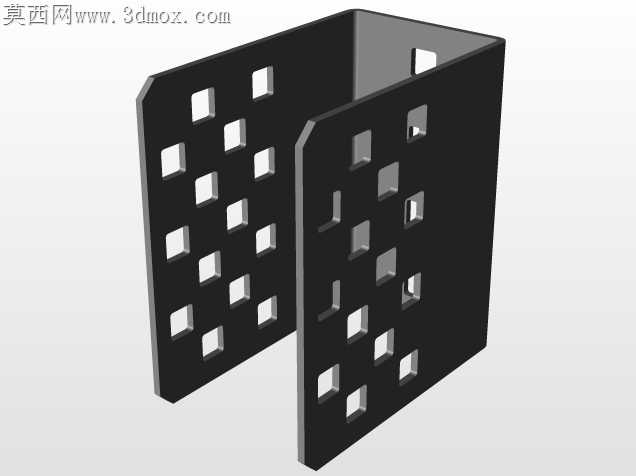

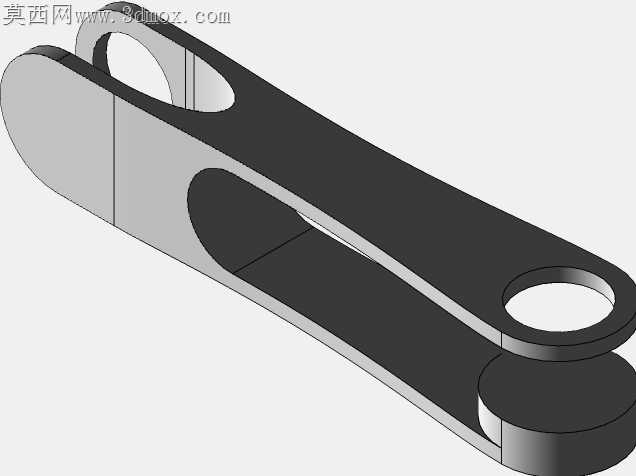

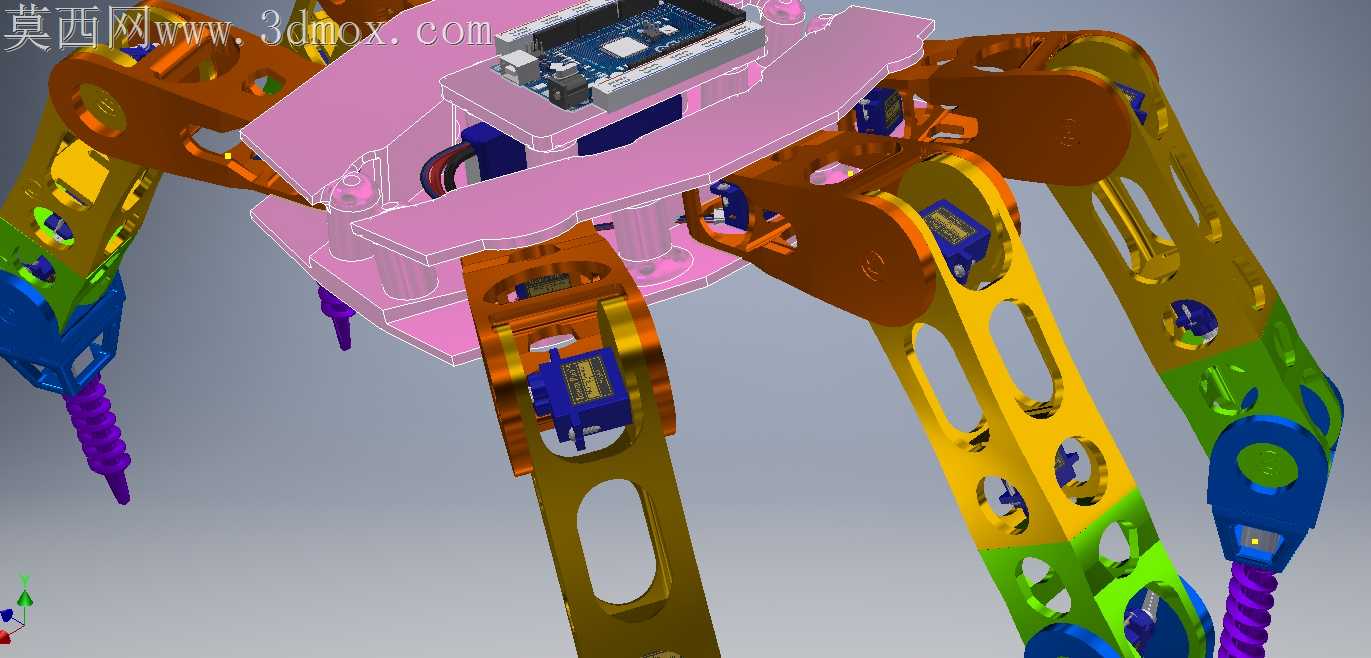

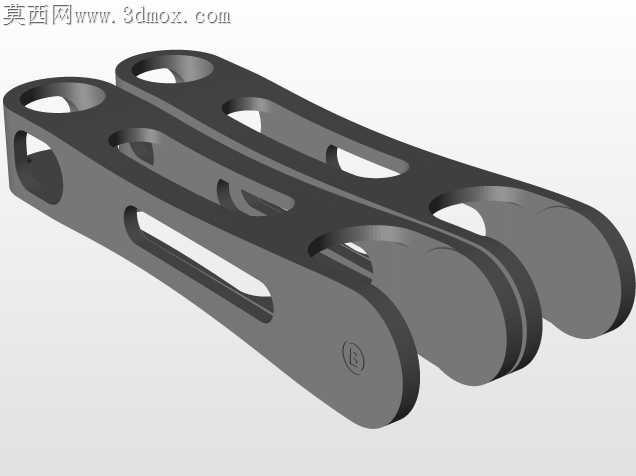

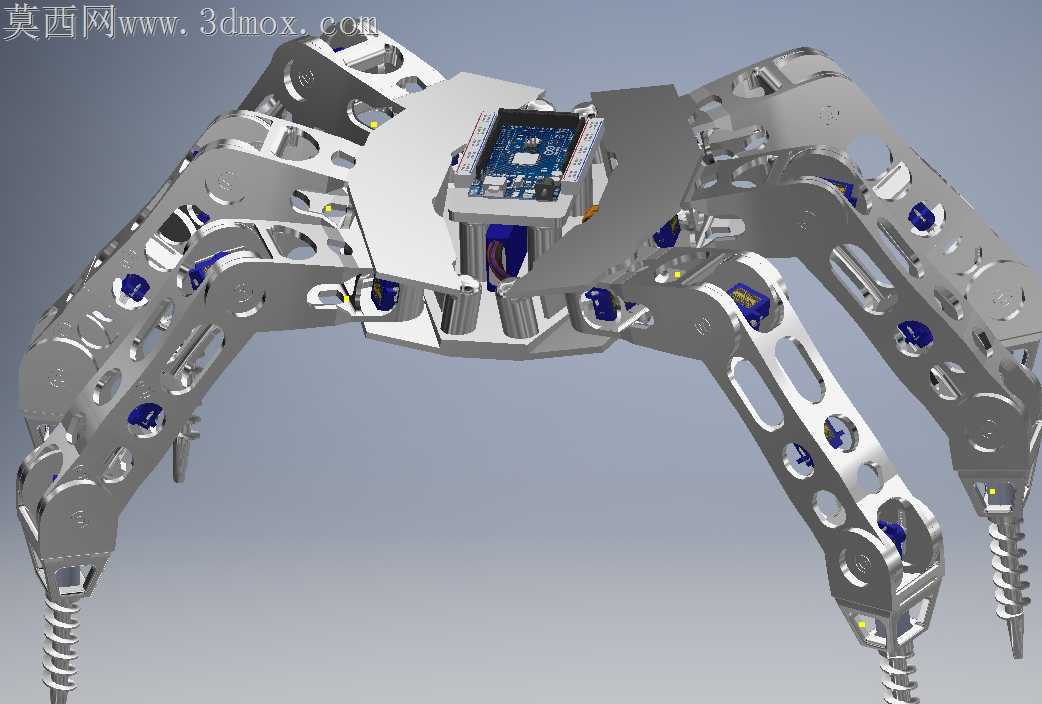

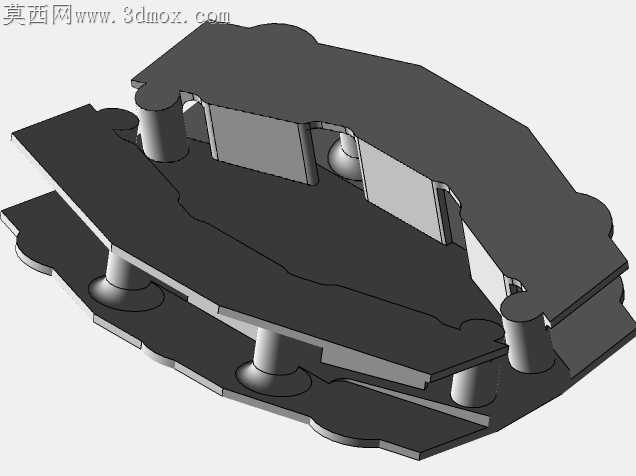

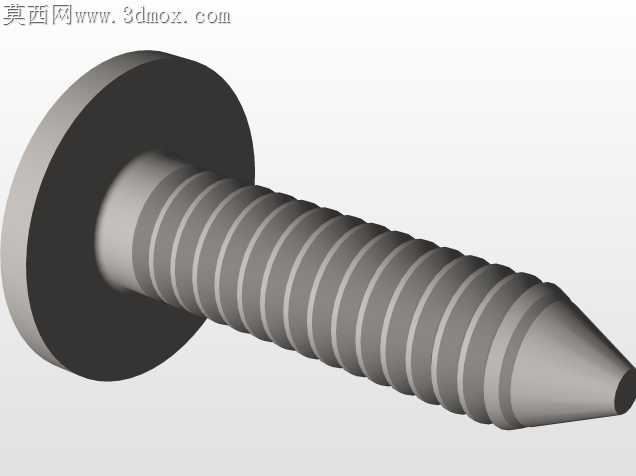

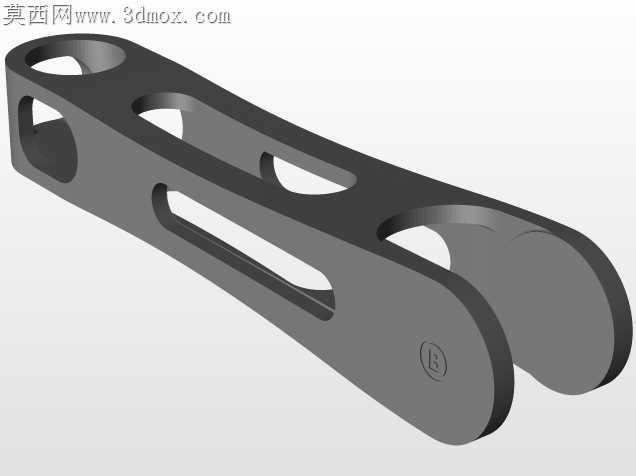

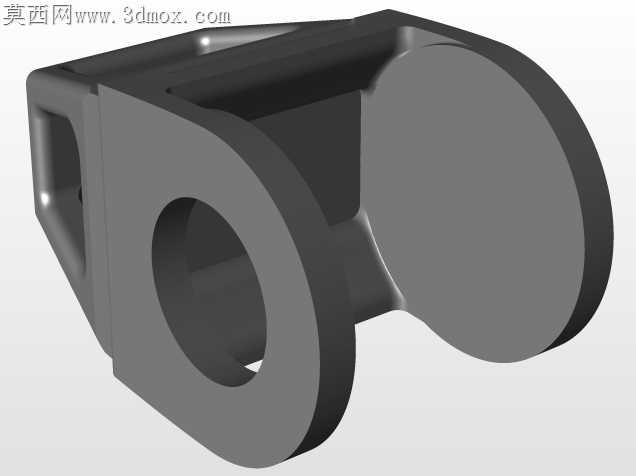

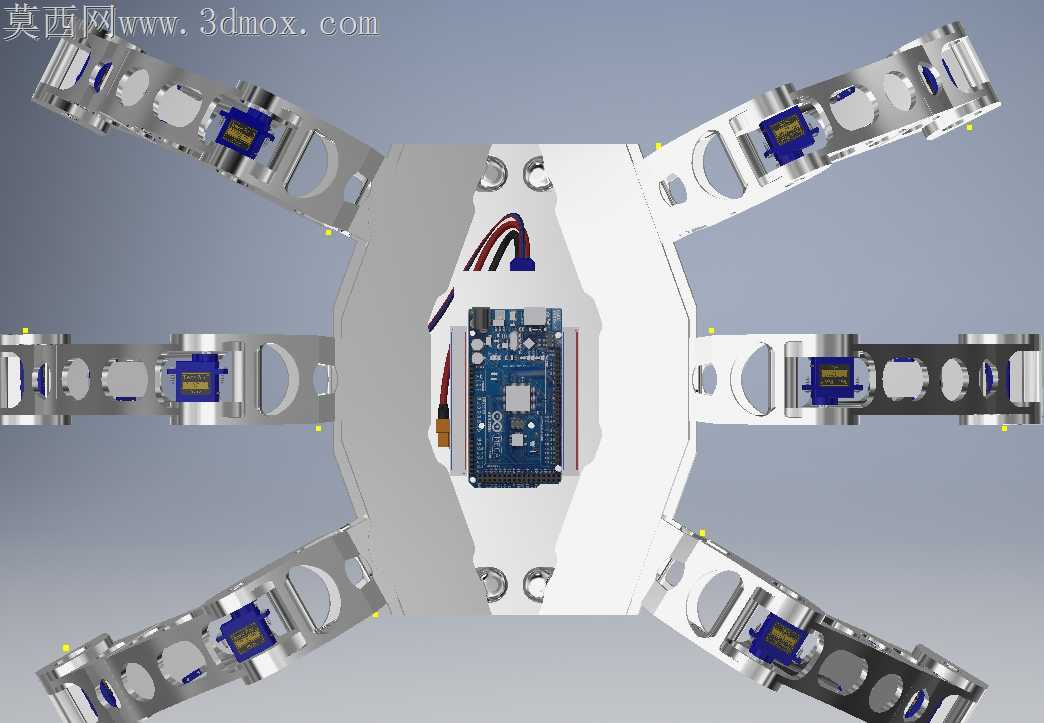

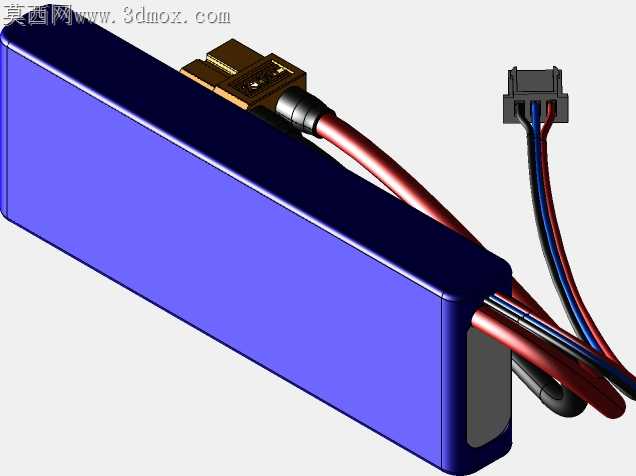

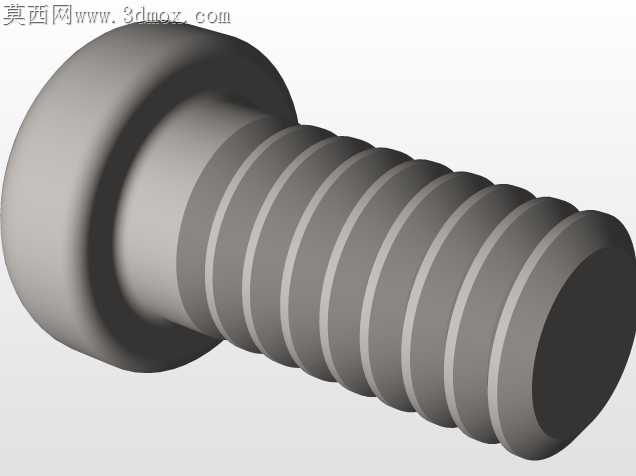

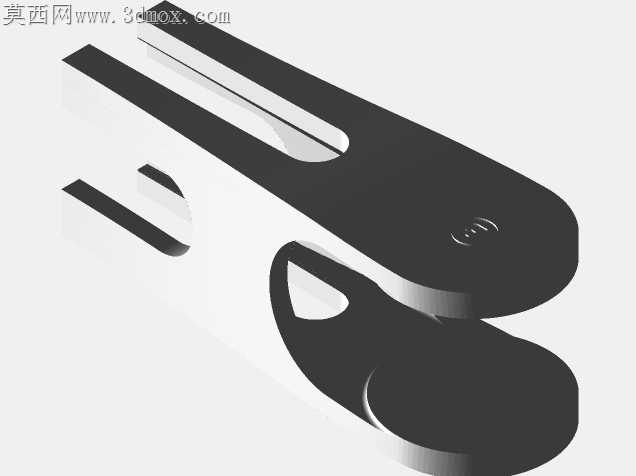

足式仿生机器人落地加工时,最容易被忽略的是单腿关节的同轴度偏差对整机步态的连锁影响,这款五关节六足爬行结构在设计阶段就针对3D打印加工的公差特性做了针对性调整。六条机械腿沿中心机身呈辐射状对称排布,每条腿的五个转动关节都预留了0.15mm的轴孔配合间隙,刚好抵消FDM打印过程中材料膨胀带来的装配卡滞问题,不需要后续二次打磨就能实现关节的顺畅转动。足端采用锥形螺纹结构,既可以在平整实验台面上提供足够的防滑摩擦力,也能在松软泡沫、草地等非平整路面刺入接触面,避免行走过程中出现侧滑失稳。中心机身的框架做了大面积镂空减重处理,镂空区域的筋条宽度统一设置为2.5mm,兼顾结构刚性与打印耗材成本,机身中部预留的控制板安装位做了定位凸台,安装控制主板时不需要额外测量定位,直接卡入凸台就能完成固定,省去了装配时反复调整位置的麻烦。关节处的舵机安装槽采用嵌入式设计,槽壁与舵机外壳的配合公差控制在0.1mm,既不会因为间隙过大导致舵机运转时晃动,也不会因为过盈量太大压坏舵机外壳。相邻腿的关节活动范围做了限位凸台设计,避免步态调试过程中相邻机械腿发生运动干涉,哪怕控制程序出现舵机转角超限的bug,机械结构本身的硬限位也能挡住腿的过度转动,不会打坏关节连接件。机身与腿连接的根部关节做了加厚处理,这个位置是整机受力最集中的区域,打印时这个部位的填充率可以单独设置为100%,其余非受力区域填充率设置为20%就能满足使用需求,能在不降低整体结构强度的前提下大幅缩短打印时间。每条腿的连杆部分都做了等强度优化,靠近机身的连杆截面尺寸更大,靠近足端的连杆逐步收窄,让整条腿的受力分布更均匀,不会出现局部应力集中导致的连杆断裂问题。足端与最末端关节的连接采用快拆结构,更换不同类型的足端配件时不需要拆解整条腿,只需要拔出固定插销就能完成替换,适配不同的实验场景需求。走线槽沿着每条腿的内侧筋条布置,舵机的连接线可以完全嵌入槽内,行走过程中导线不会被关节夹到,也不会外露勾到外界障碍物。中心机身的上下盖板采用卡扣式连接,不需要打螺丝就能固定,检修内部线路时直接撬开卡扣就能打开盖板,比螺丝固定的结构维护效率高很多。
