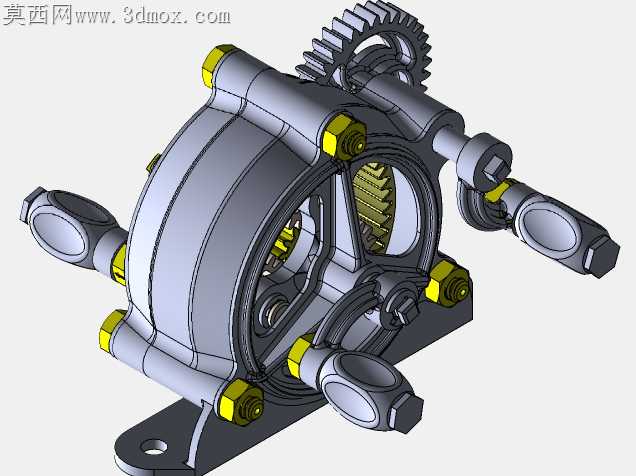

火车行星齿轮支承结构设计

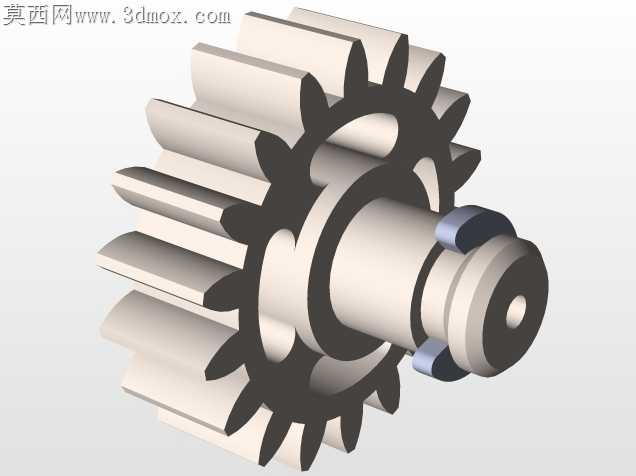

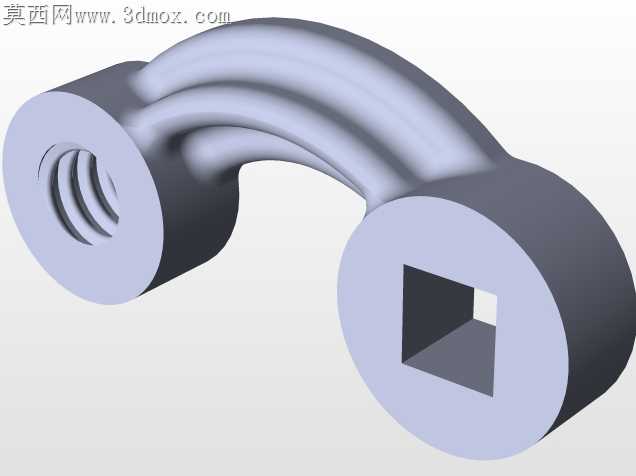

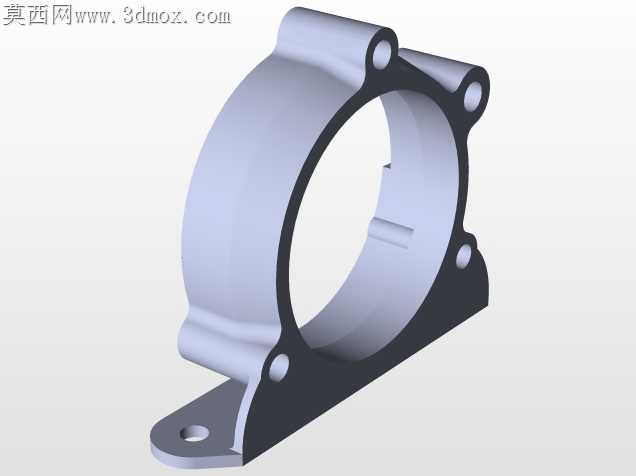

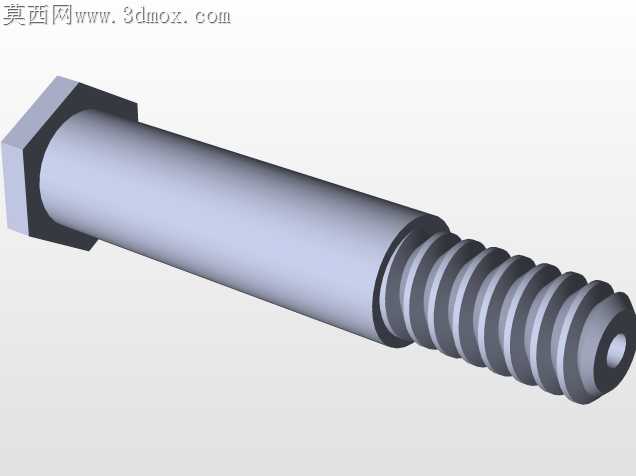

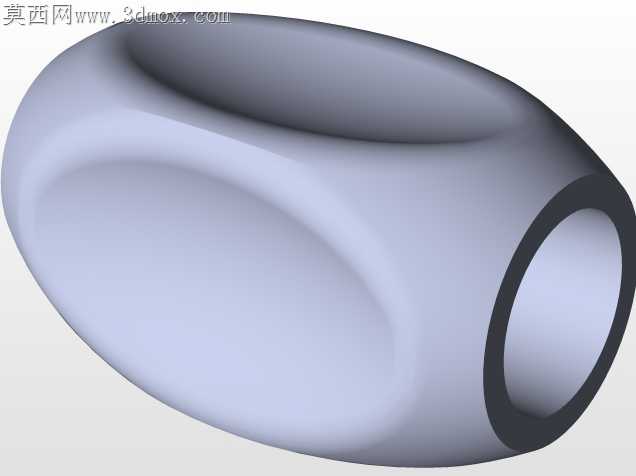

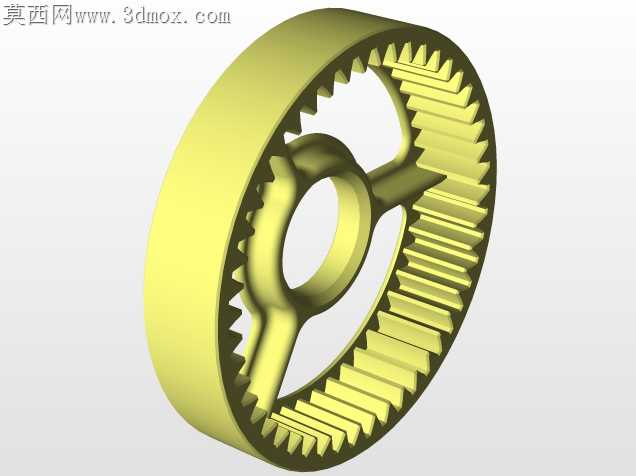

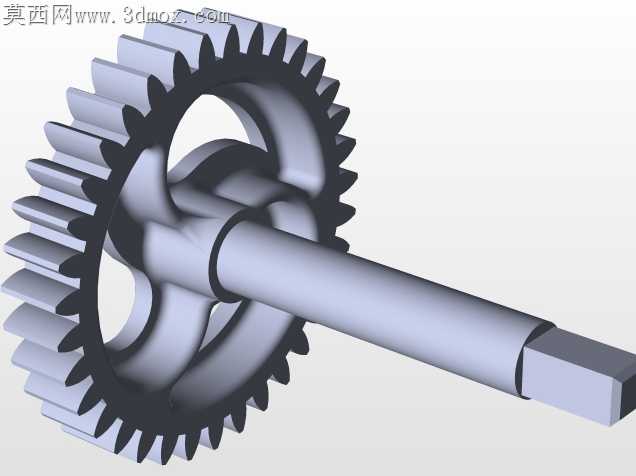

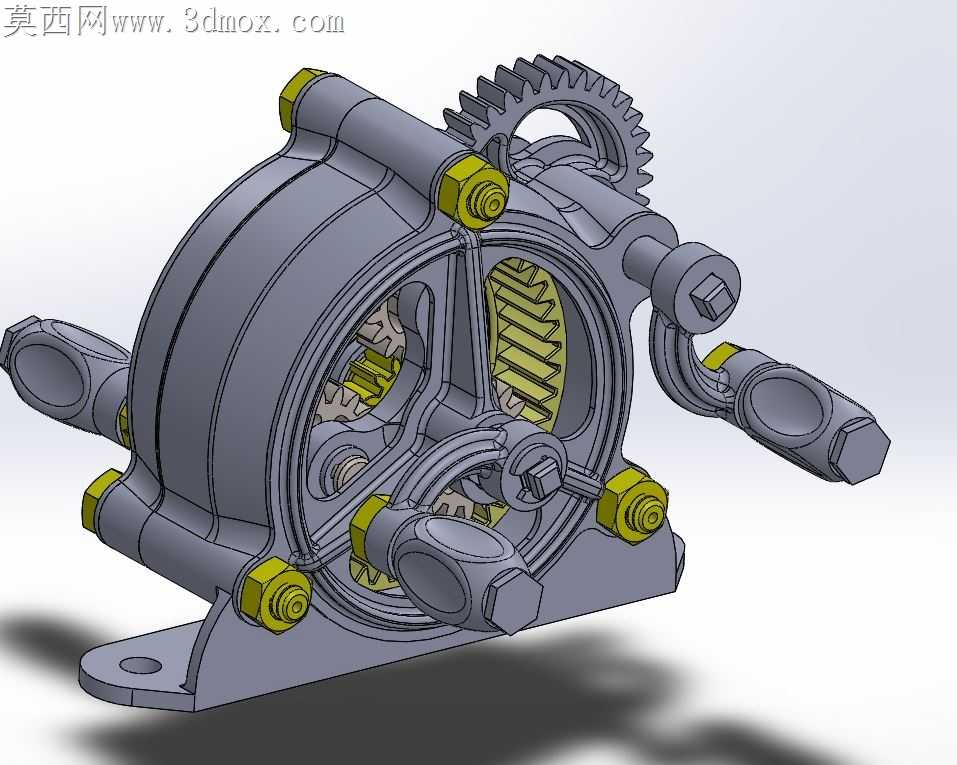

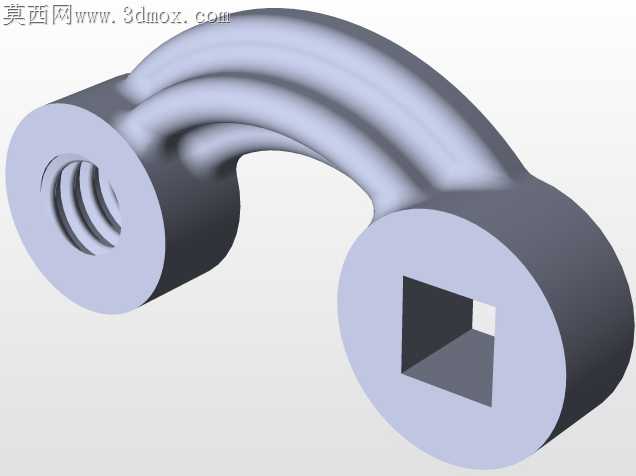

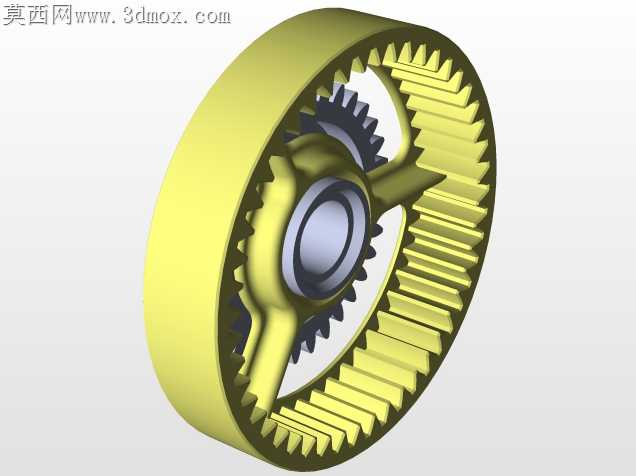

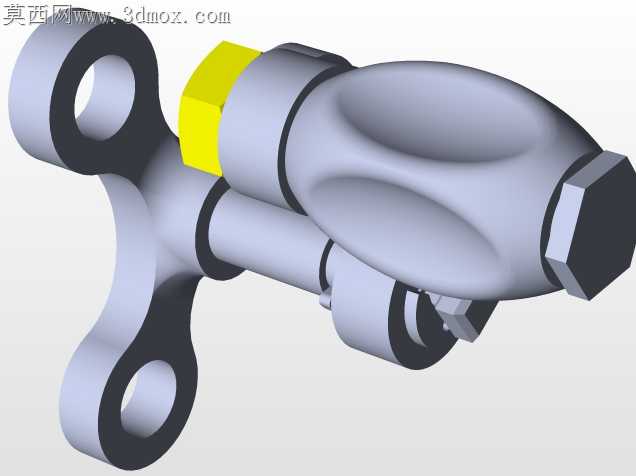

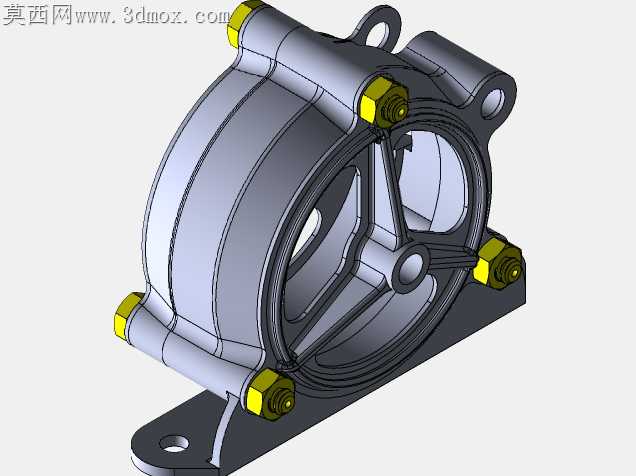

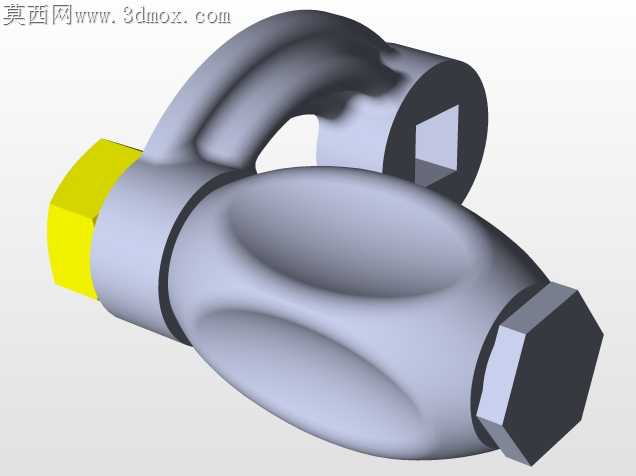

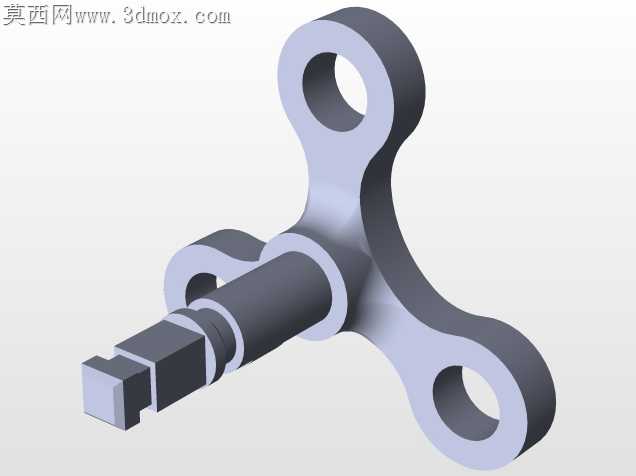

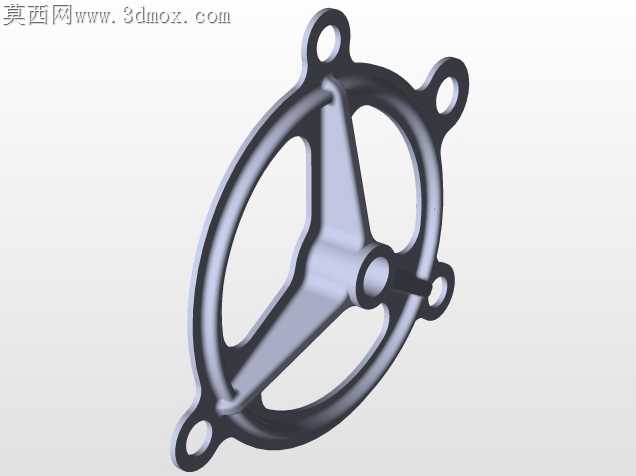

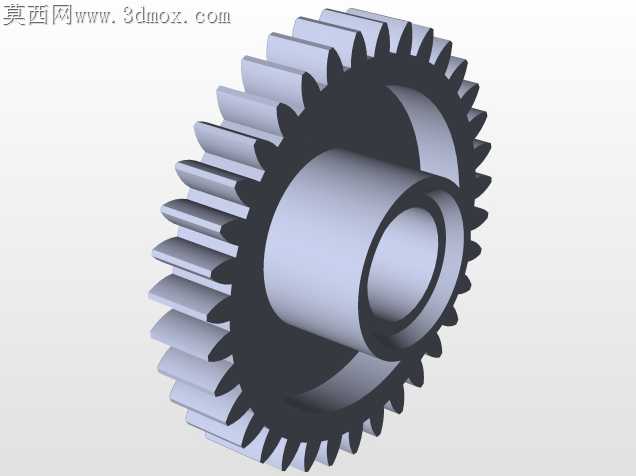

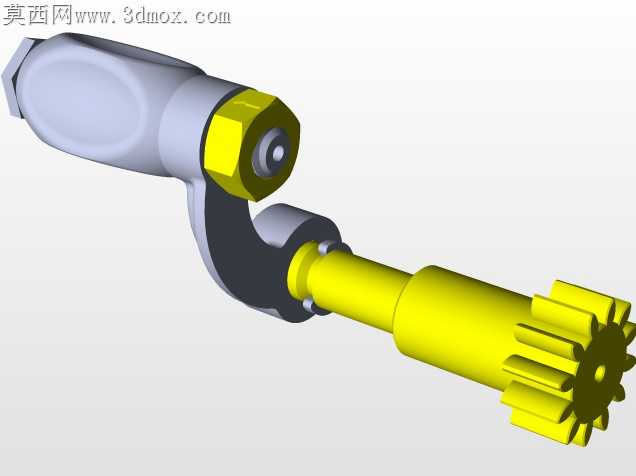

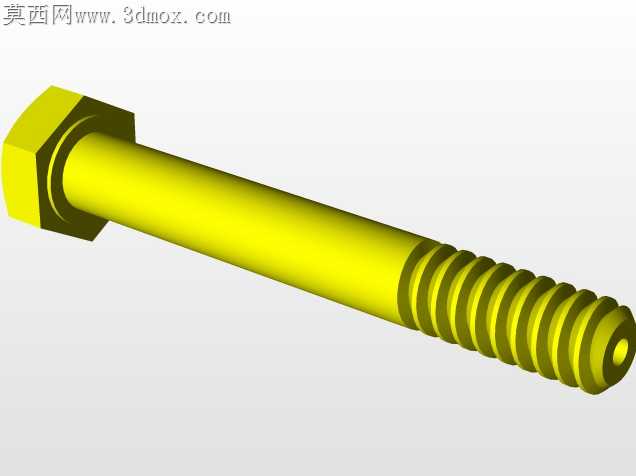

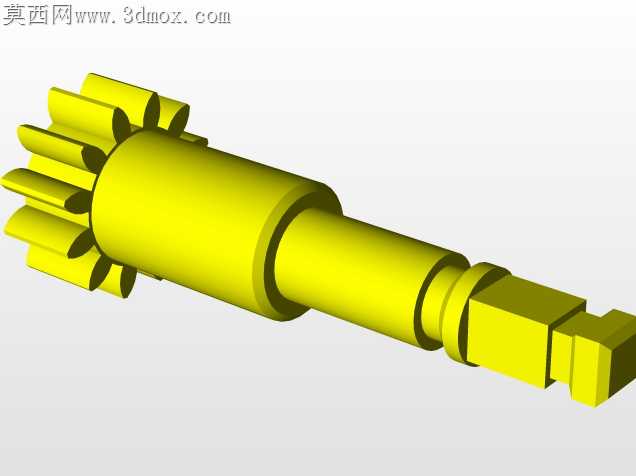

行星齿轮传动在重载工况下最容易出现的失效点，从来不是齿面接触强度不足，而是行星轮支承位置的偏载磨损——尤其是不带支架的悬臂式行星轮结构，运行中行星轴受交变弯矩作用，轴孔配合面很容易出现微动磨损，最终导致齿侧间隙不均，传动噪声陡增。这款火车行星齿轮支承结构在设计时，特意将行星轮的安装凸台与壳体一体化铸造成型，省去了额外支架的装配累积误差，凸台根部做了R3的圆弧过渡，避免应力集中在直角接缝处，就算承受瞬时冲击载荷，也不会出现凸台根部断裂的问题。壳体上的紧固螺栓孔全部做了锪平处理，螺栓头贴合面与孔轴线的垂直度控制在0.02mm以内，避免螺栓拧紧时产生附加弯矩，长时间运行后螺栓不会出现松脱。内齿圈与壳体的配合面选用H7/k6的过渡配合，配合长度达到齿宽的1.2倍，就算传动过程中产生径向力，内齿圈也不会出现径向窜动，齿面啮合痕迹能均匀分布在全齿宽上。行星轮的滚针轴承安装位做了0.01mm的过盈设计，装配时通过热装工艺压入，避免轴承外圈在运行中跟转，轴承位的表面粗糙度控制在Ra0.8，减少滚针滚动时的摩擦损耗。输出端的连接轴做了渐开线花键配合，花键齿侧做了修形处理，补偿装配时的微小角度偏差，就算输入轴与输出轴存在微小的同轴度误差，也不会出现花键齿面的偏载磨损。壳体外部的散热筋顺着齿轮运转的气流方向排布，齿轮高速旋转带动的气流能顺着散热筋快速带走啮合产生的热量，避免箱体内润滑脂温度过高失效。端盖与壳体的结合面做了0.5mm深的密封槽，内嵌O型密封圈，就算在雨天或者多粉尘的工况下运行，外界的水汽和粉尘也不会进入箱体内部，润滑脂不会被污染变质，能大幅延长维护周期。外露的螺栓头部都做了六角带肩设计，肩部贴合壳体表面，既可以增大拧紧时的受力面积，也能避免螺栓头部被外物磕碰变形，后期维护拆卸时不会出现扳手打滑的问题。安装底座的固定孔做了长圆孔设计，现场安装时可以微调整个传动单元的位置，补偿安装底座的加工误差，不需要额外修配底座就能保证输入轴与动力源的同轴度要求。
