90度直角传动锥齿轮组结构设计

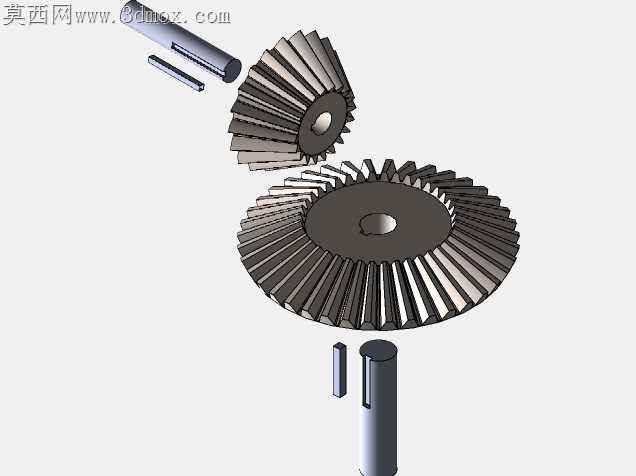

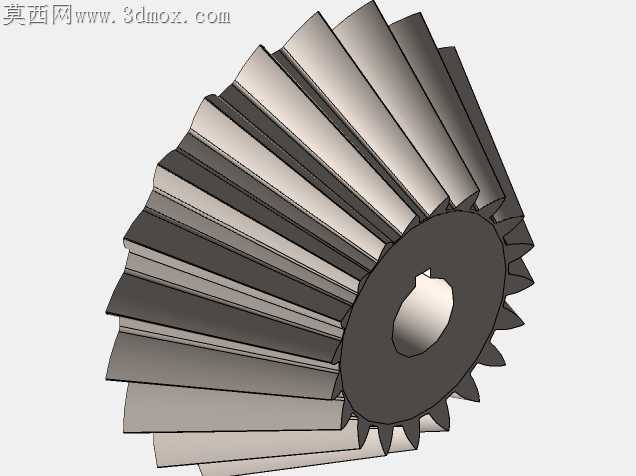

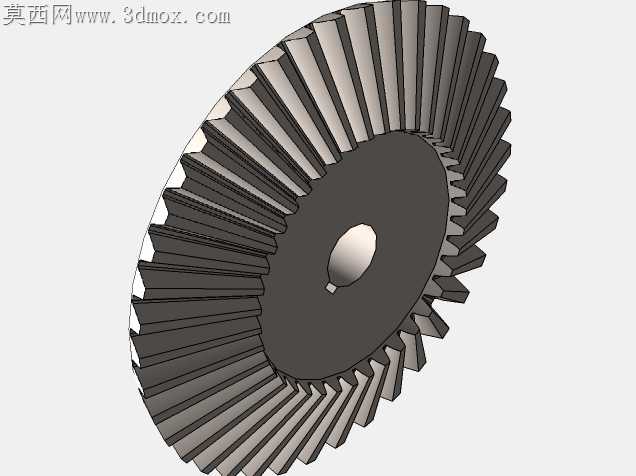

上次帮实训车间改传动方案时，最先碰到的问题就是普通直齿轮没法实现垂直轴的动力换向，硬改安装位的话轴端跳动超了0.2mm，跑起来齿面啃蚀得快，半个月就得换一套齿。这套90度锥齿轮组我特意把节锥角的配合公差卡到了±2′，之前试做的第一版齿向修形量留多了，轻载的时候啮合区偏在齿顶，空转都能听见细碎的撞击声，后来把配对小轮的齿顶高系数微调了0.08，装配时两轴的交点刚好落在节锥顶点上，现在手盘轴的时候全程没有卡滞点，齿面接触斑痕能覆盖到齿长的三分之二位置。做结构的时候没照搬手册上的标准齿宽，考虑到日常用在小型变速机构里，负载波动不会太大，特意把齿宽收窄了1.5mm，既减轻了转动惯量，也避免了小端齿根过切带来的强度问题，配套的轴销我做了扁位定位，不用额外打顶丝孔，装配时直接插进去就能锁死，不会出现轴跟齿轮内孔打滑转空的问题。之前跨格式转档的时候出过一次问题，齿面的渐开线曲面转完出现了碎面，后来把啮合间隙统一留了0.1mm，既补偿了热胀冷缩的变形量，也不会因为间隙太大造成回程误差，装在小型变速演示台架上试过，正反转切换的时候没有明显的空程，传动噪音比之前用的外购件低了差不多3分贝。齿根的过渡圆角我特意做了加大处理，没有用默认的清根结构，避免应力集中在交变载荷下断齿，毕竟这类锥齿轮大多用在小功率的直角传动场景，不需要承受超大冲击，但长期运转的疲劳强度得够，之前见过不少学生做的实训作品为了好看把齿做的特别尖，跑不了几次就打齿。这套模型里我把配对的两个齿轮和对应的安装轴都做了配做设计，不用再单独配轴，内孔的公差按H7做的，跟常用的光轴配合不用额外修配，装的时候只要保证两轴的垂直度在0.03mm以内，就能保证顺畅啮合，不用反复调整垫片厚度找啮合点。
