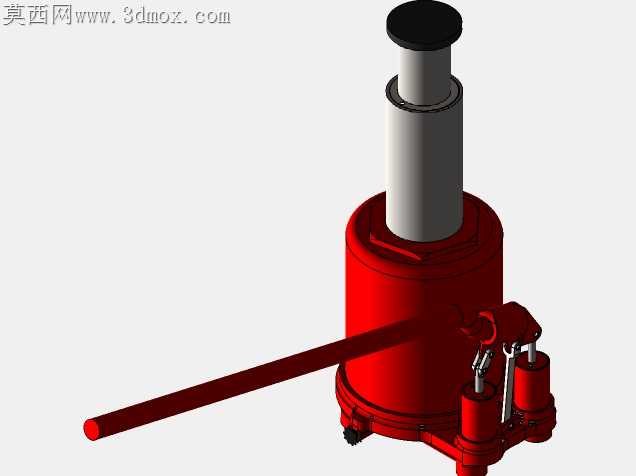

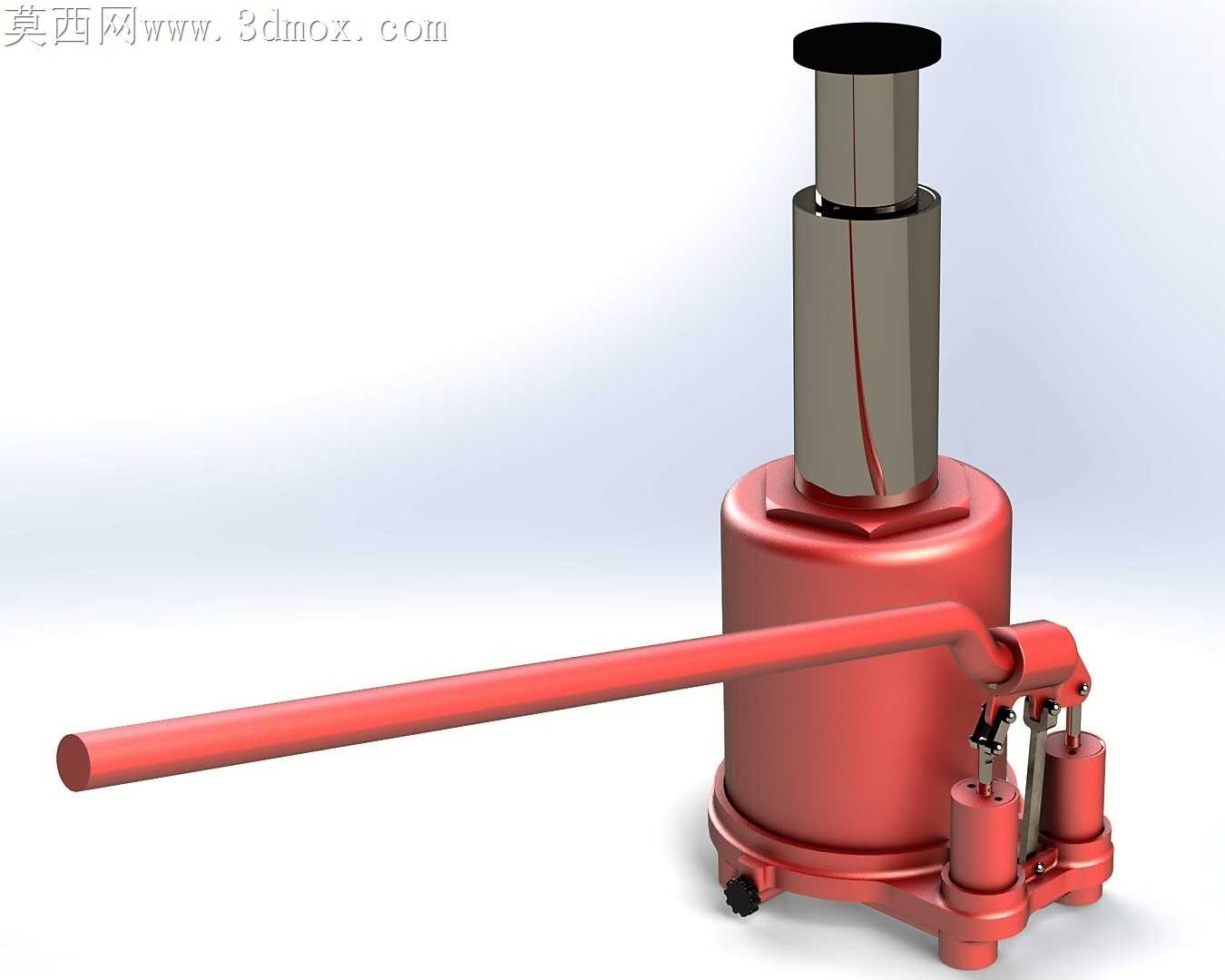

双级行程优化立式液压起重承载装置

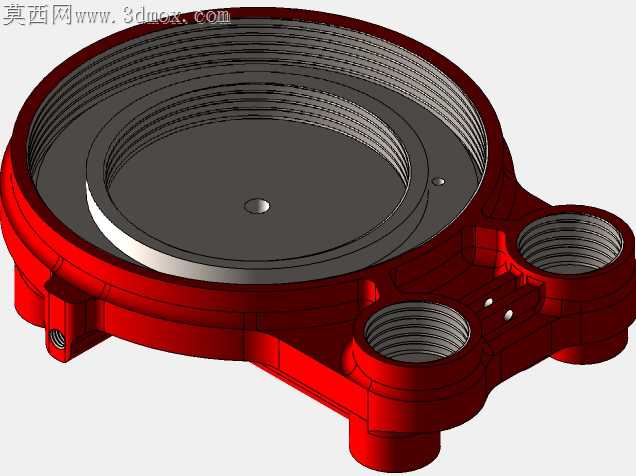

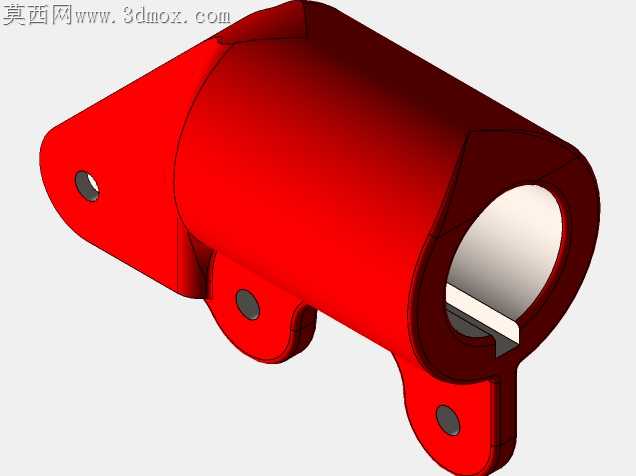

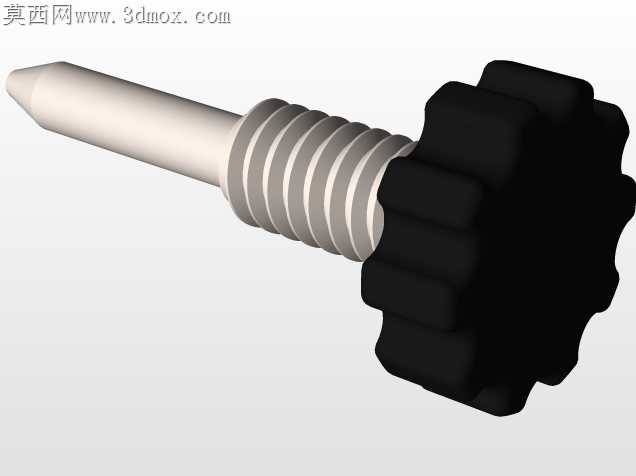

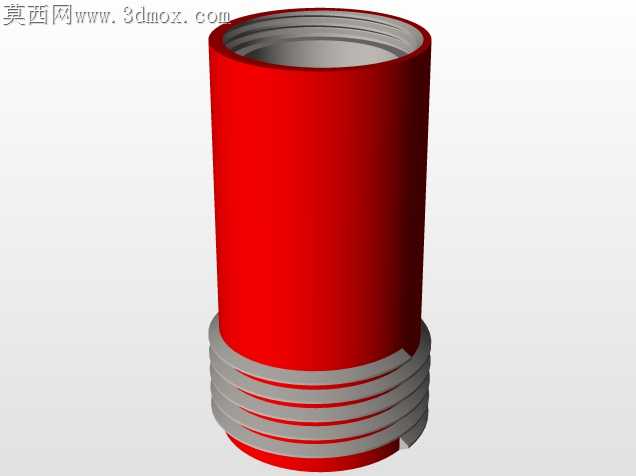

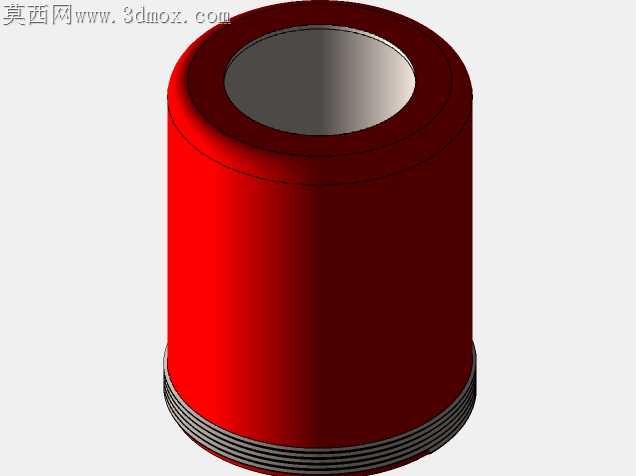

常规立式液压千斤顶在狭小维修工位常遇到矛盾：额定起升高度足够时，最低闭合高度往往塞不进车辆底盘下方的低矮间隙，强行垫高底座又会带来顶升侧翻的安全隐患，这款改进结构正是瞄准这个现场痛点做的结构调整。双级嵌套的柱塞缸筒没有沿用同直径逐级伸缩的常规设计，两级柱塞的配合面做了错位导向环槽，避免全伸出行程时两级柱塞的同轴度偏差导致偏载磨损，缸筒外壁的斜向油道藏在柱塞和外缸的贴合间隙里，没有额外突出的外置油管，既减少了磕碰损坏的概率，也让整体外轮廓更规整，存放时不会因为突出管件卡滞在工具箱的隔层里。手动压杆的铰接座做了下沉式嵌入设计，压杆摆角的下止点比常规结构低15度，在底盘下方空间局促、压杆无法大角度摆动的场景下，小幅度反复压动也能建立稳定油压，不会因为摆角不足出现泵油空程。底座的承载面没有做整面平整处理，边缘留了1.5mm的凸起围边，即便顶升时地面有少量油污导致底座轻微滑移，围边也能卡住被顶升件的底部接触边，不会出现滑脱险情。回油阀的旋钮做了滚花防滑处理，戴沾油的劳保手套操作时也能轻松拧动，不需要额外找撬杆辅助。两级柱塞的顶端承压头做了可拆卸的橡胶垫嵌槽，面对不同材质的被顶升面，可以更换不同硬度的缓冲垫，避免硬接触顶坏车辆底盘的漆面或者薄壁金属件。外缸的焊缝位置特意避开了应力集中的底座转角处，焊缝走向顺着油压循环的受力方向排布，长期承受交变载荷时不会出现焊缝开裂的漏油问题。压杆和泵芯的连接位置留了0.2mm的间隙配合公差，长期使用磨损后可以单独更换压杆衬套，不需要更换整个泵体组件，降低后期维护成本。储油腔的透气孔做了弯折迷宫结构，千斤顶倾斜放置时也不会出现液压油渗漏的情况，适合随车携带在颠簸路况下行驶。
