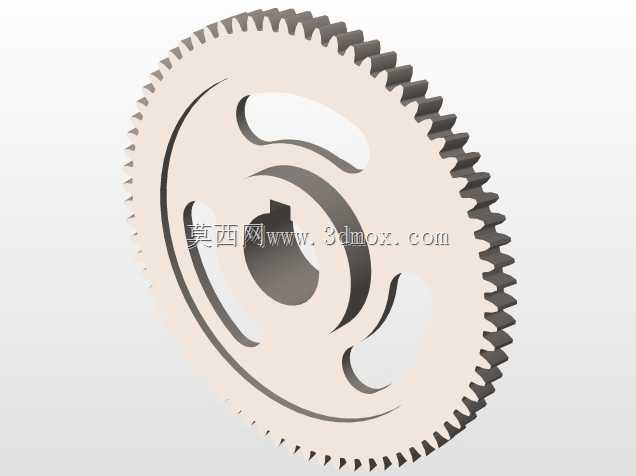

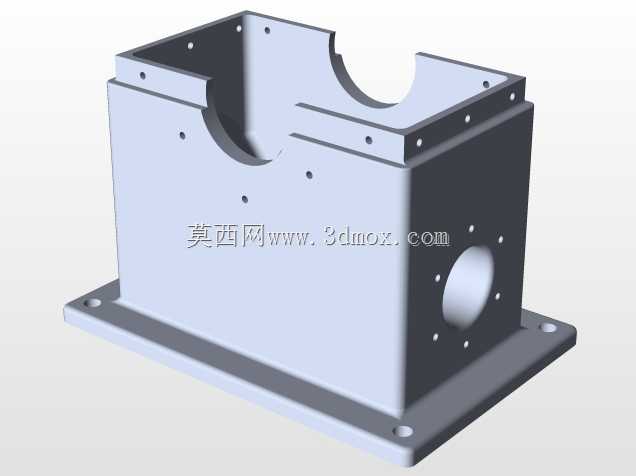

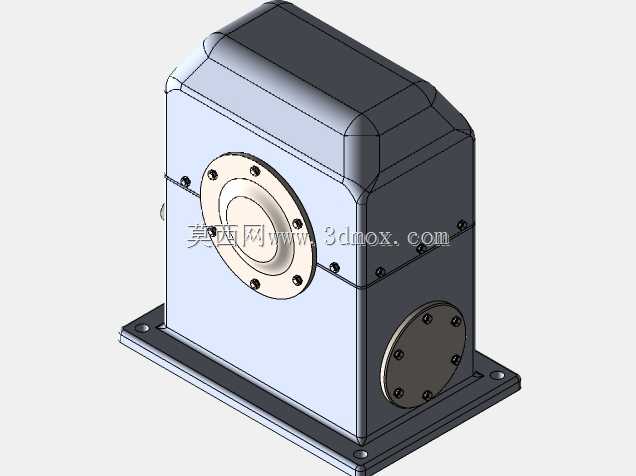

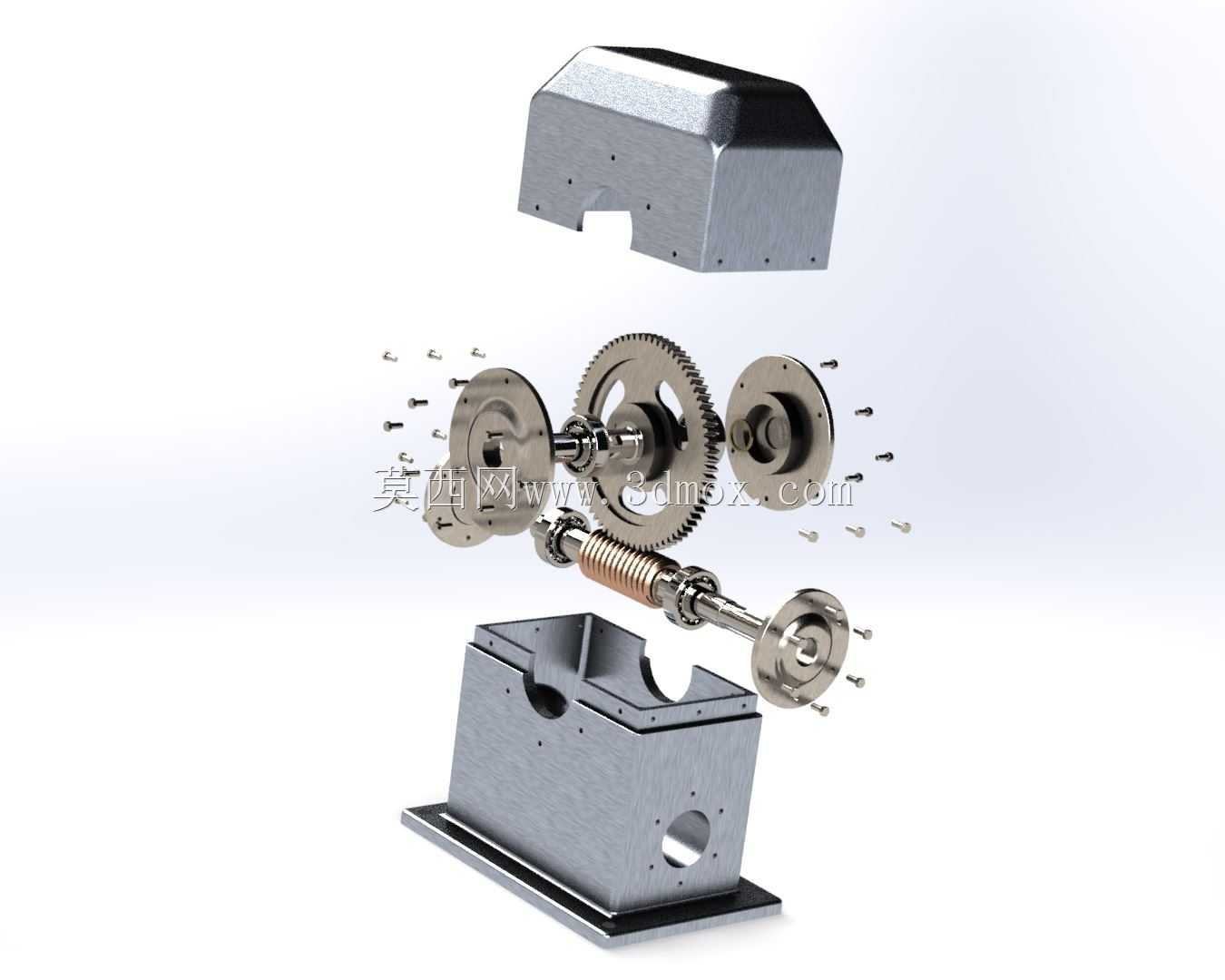

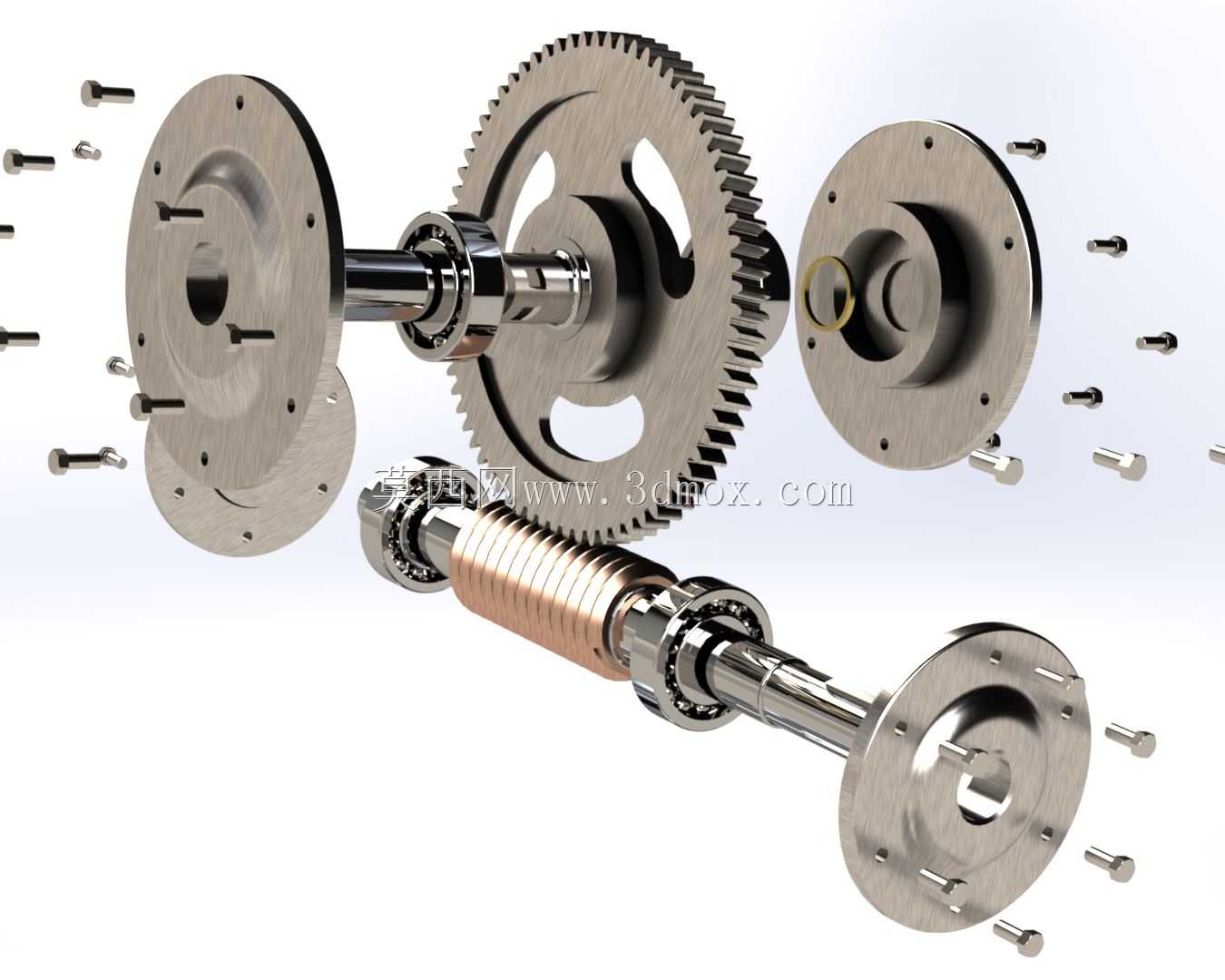

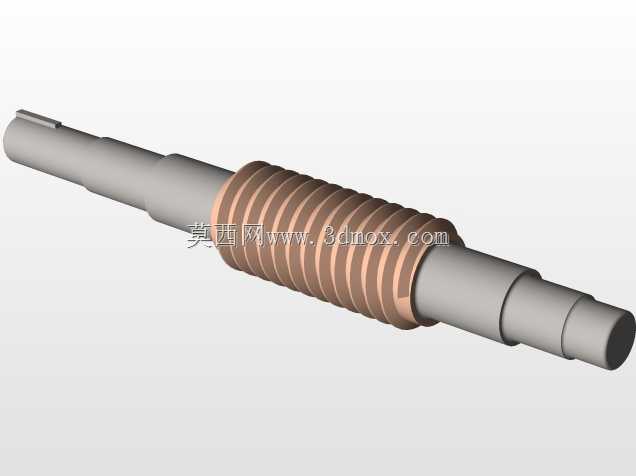

这套减速传动结构的核心作用是匹配原动机与工作端的转速、扭矩差,在输送线驱动、小型机床进给机构、轻工包装设备的动力传输环节都能见到同类结构的应用,尤其适配输入转速较高、输出端需要大扭矩低转速的工况,相比纯齿轮减速结构,蜗轮蜗杆副的啮合重合度更高,运行时的传动平稳性更优,还可实现反向自锁,避免负载端倒拖引发的设备故障。从结构设计逻辑来看,整套装置采用上下剖分式箱体作为承载基体,下箱体预留地脚安装孔,可直接通过螺栓固定在设备安装基座上,上箱体为密封端盖结构,既可以阻挡外界粉尘、切削液进入传动腔,也能防止内部润滑脂泄漏,箱体侧壁预留的通孔为输入、输出轴的伸出位,孔位内嵌轴承安装位,可支撑转轴保持稳定的回转精度。传动链的排布上,输入轴端集成蜗杆结构,与蜗轮啮合完成一级大速比减速,蜗轮与输出轴通过平键实现周向固定,轴端配套的轴承端盖可调整轴承游隙,同时起到轴向定位作用,所有齿轮、蜗轮、轴类零件的连接位置都设计有轴肩、挡圈定位结构,避免传动过程中出现轴向窜动。安装边界方面,整套结构的地脚安装孔位呈矩形排布,输入轴与输出轴呈空间垂直交错布局,选型时需要注意输入轴的中心高与原动机输出轴中心高匹配,输出轴的轴径、键槽尺寸要与后续连接的联轴器、传动轮参数对应,箱体顶部预留的注油孔可定期补充润滑脂,保障蜗轮蜗杆啮合面的润滑状态,降低长期运行的磨损量。建模过程中所有配合面都预留了合理的公差间隙,轴承位、轴颈位置的尺寸按照常用机械设计标准取值,装配关系完全还原实际设备的装配逻辑,可直接用于同类减速装置的结构参考、装配干涉校验,也可作为非标设备动力端选型的结构参考,帮助设计人员快速确认安装空间、传动路径的合理性,避免选型阶段出现尺寸不匹配、传动结构干涉的问题。
