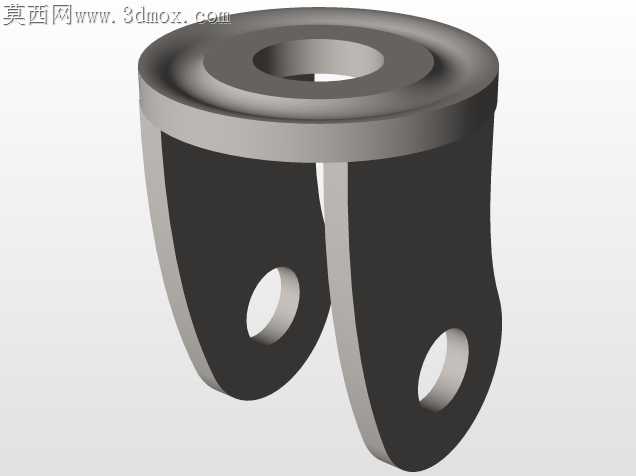

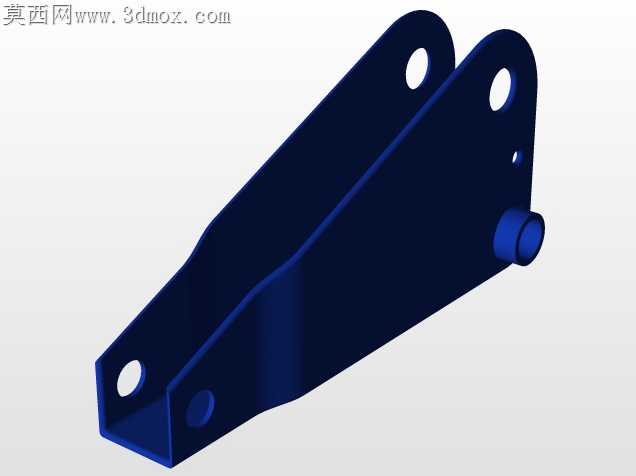

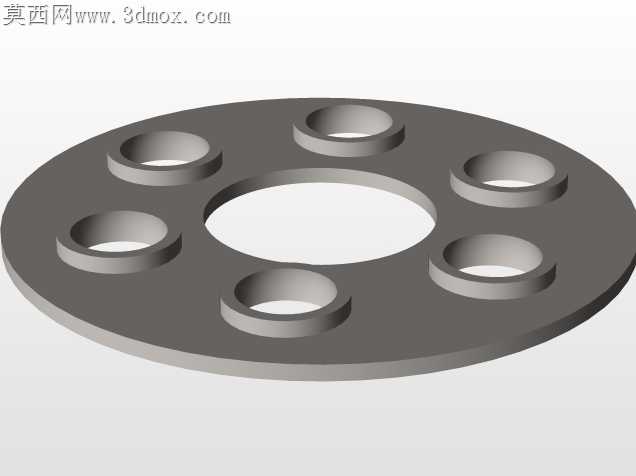

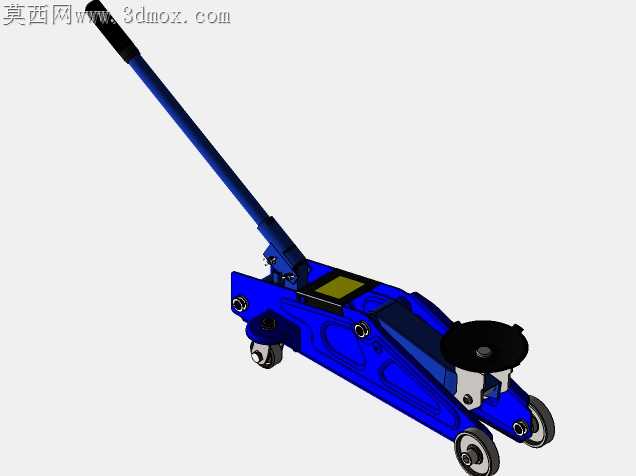

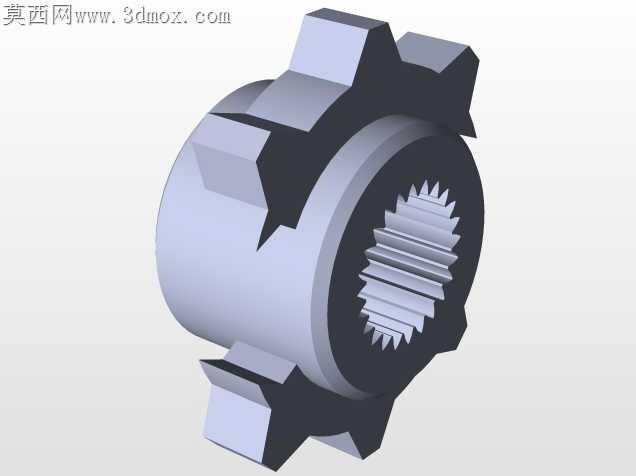

上次给汽修门店做配套举升工具方案时,现场反馈老款千斤顶压杆回弹卡滞,托头接触车辆底盘时容易打滑刮伤底盘装甲,回来就对着实物拆了三遍测绘调整。一开始做托头曲面的时候,总想着把接触面做的越平越好,实际压合测试才发现,车辆底盘的加强筋不是完全规整的平面,纯平面托头举升时受力点偏移,容易出现偏载侧滑的隐患,后来把托头接触面改成带浅环形防滑槽的微弧结构,槽深控制在1.2mm,既不会刮伤底盘涂层,又能在举升时卡住加强筋的棱边,避免滑动。

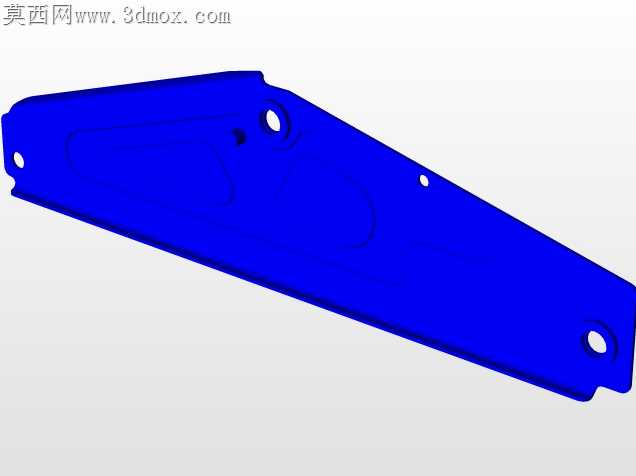

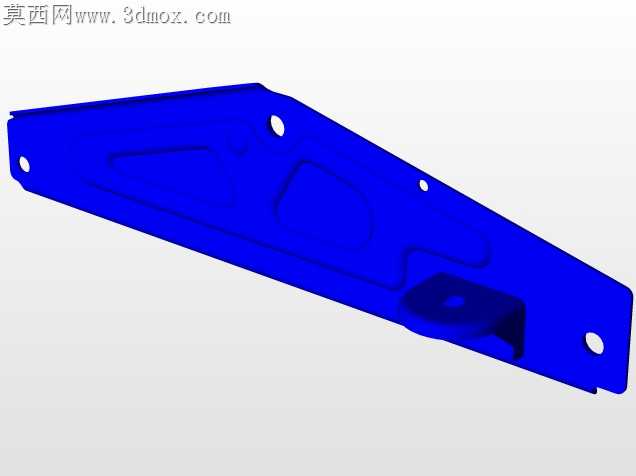

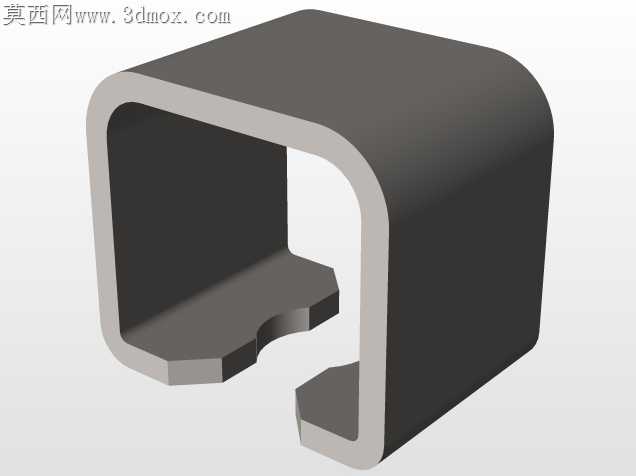

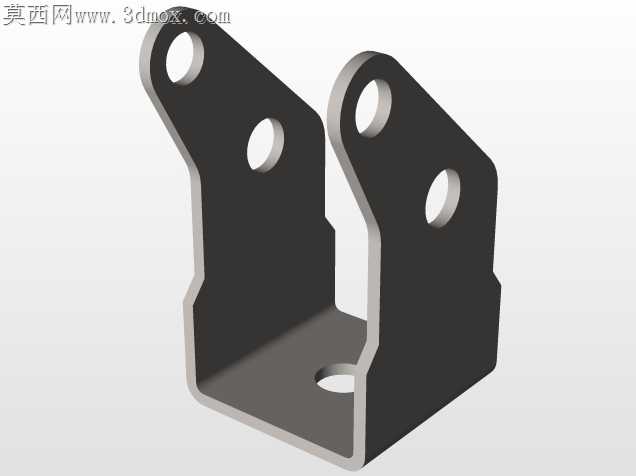

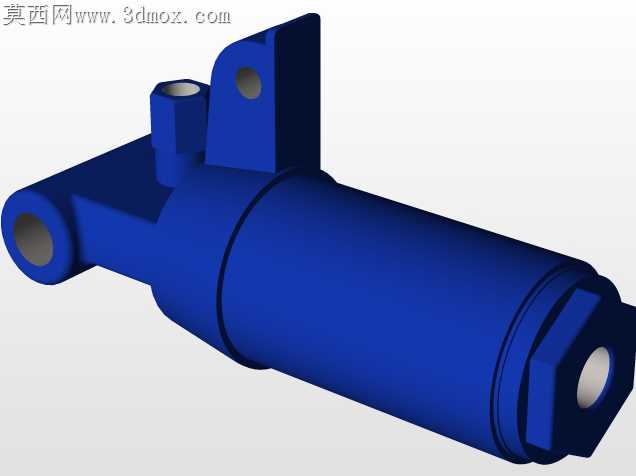

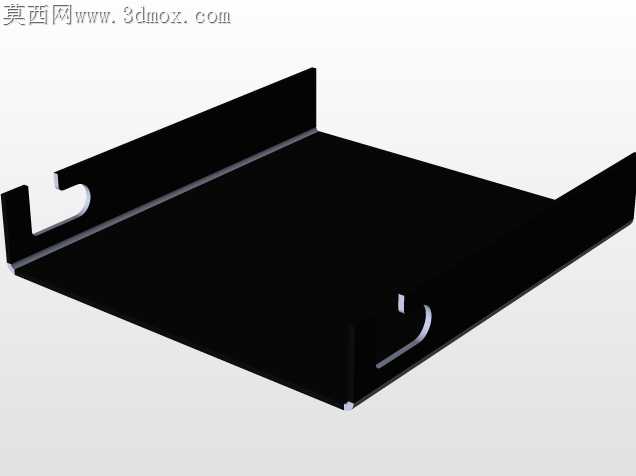

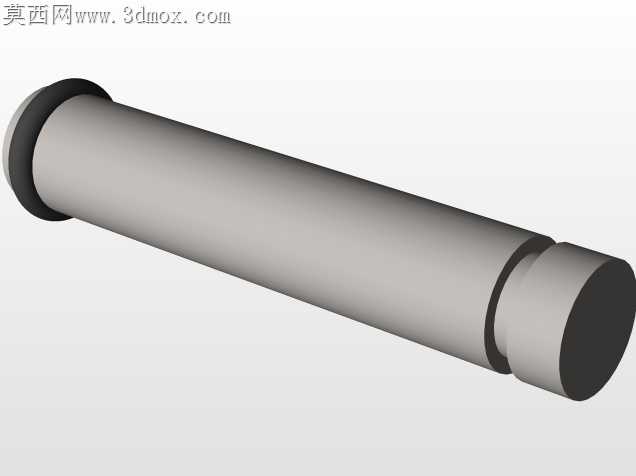

做液压油缸和泵体的装配公差匹配时,一开始留的0.03mm间隙,转档到工程图出加工标注时发现,泵体的进油孔和活塞杆的同轴度标注如果按常规形位公差给,小批量加工时铸件的砂眼偏差很容易导致泄压,后来把同轴度公差收紧到0.015mm,同时在泵体和底座的连接位加了2mm的加强筋,之前测试满负载举升3吨重物时,底座靠近前轮的位置出现0.12mm的形变,加筋后形变量控制在0.04mm以内,符合汽修场景频繁举升的工况要求。

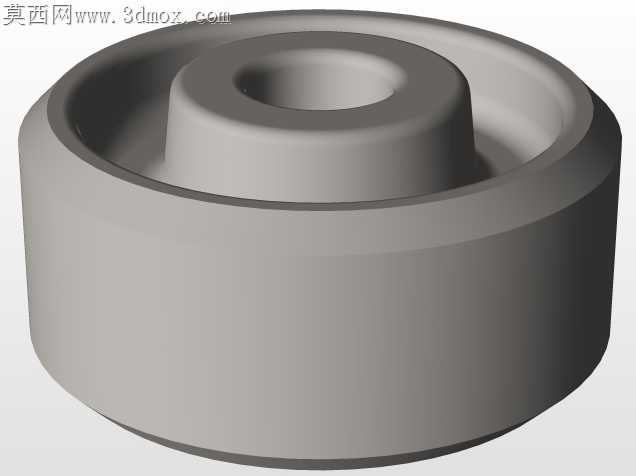

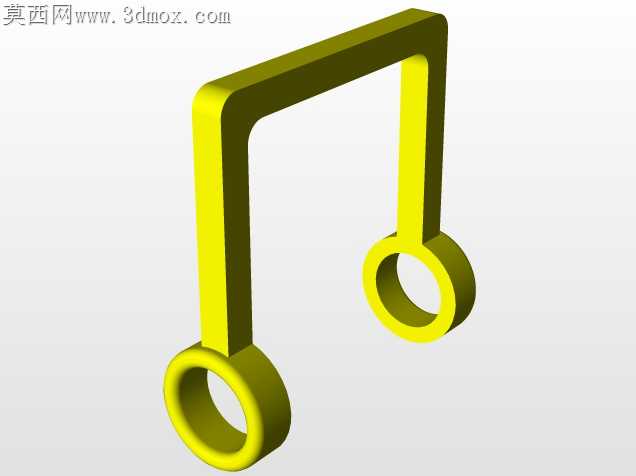

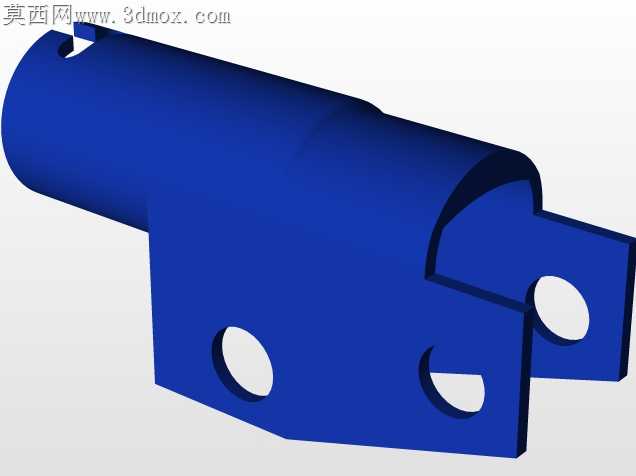

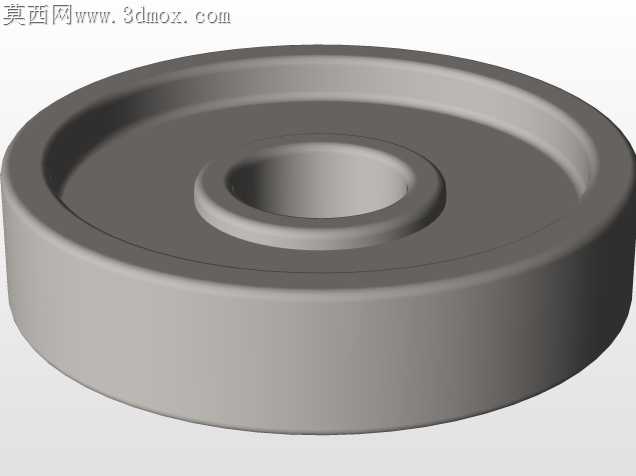

压杆的握把部分一开始做的是光面圆柱结构,实际握持操作时手上沾了机油很容易打滑,后来把握把段改成带浅菱形防滑纹的结构,防滑纹的凸起高度控制在0.8mm,不会硌手同时能保证带油操作时的摩擦力。滚轮部分一开始选的是硬质尼龙材质,在汽修车间的环氧地坪上滚动容易留下压痕,后来换成包胶滚轮,橡胶层厚度5mm,既保证滚动顺畅,又不会损伤车间地面。

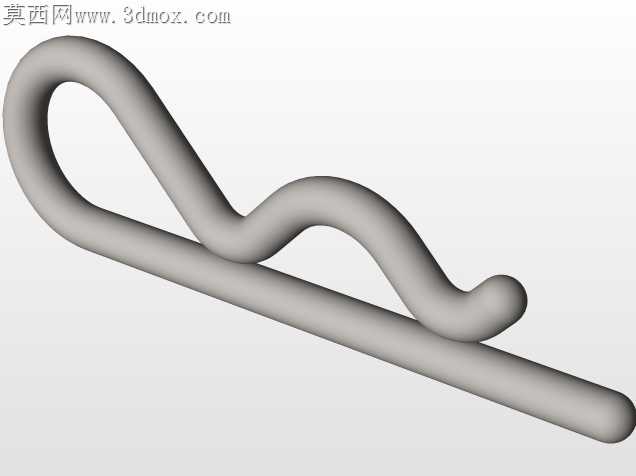

之前跨软件转档的时候,泄压阀的小钢珠限位槽特征出现过破面,来回调整了三次导出精度才把小特征完整保留,这个限位槽的深度如果偏差超过0.2mm,就会出现泄压不彻底或者锁止失效的问题,所以特意在装配逻辑里做了限位槽和钢珠的干涉检查,确保装配后钢珠的活动行程在0.5-0.8mm之间,既可以快速泄压回落,又不会在举升过程中出现渗油泄压的情况。整体结构没有做多余的装饰性特征,所有的曲面和加强筋都是围绕工况受力做的取舍,毕竟汽修场景的工具要耐造,多余的棱角反而容易磕碰伤人,所有外露的棱边都做了R2的圆角处理,搬运操作时不会刮手。
