Nema17步进电机高精度三维数模

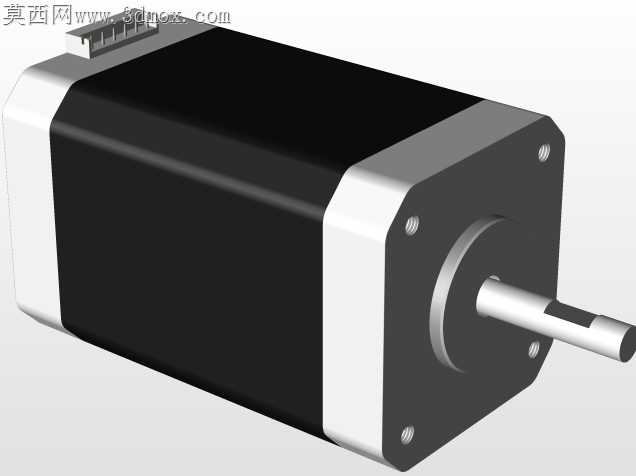

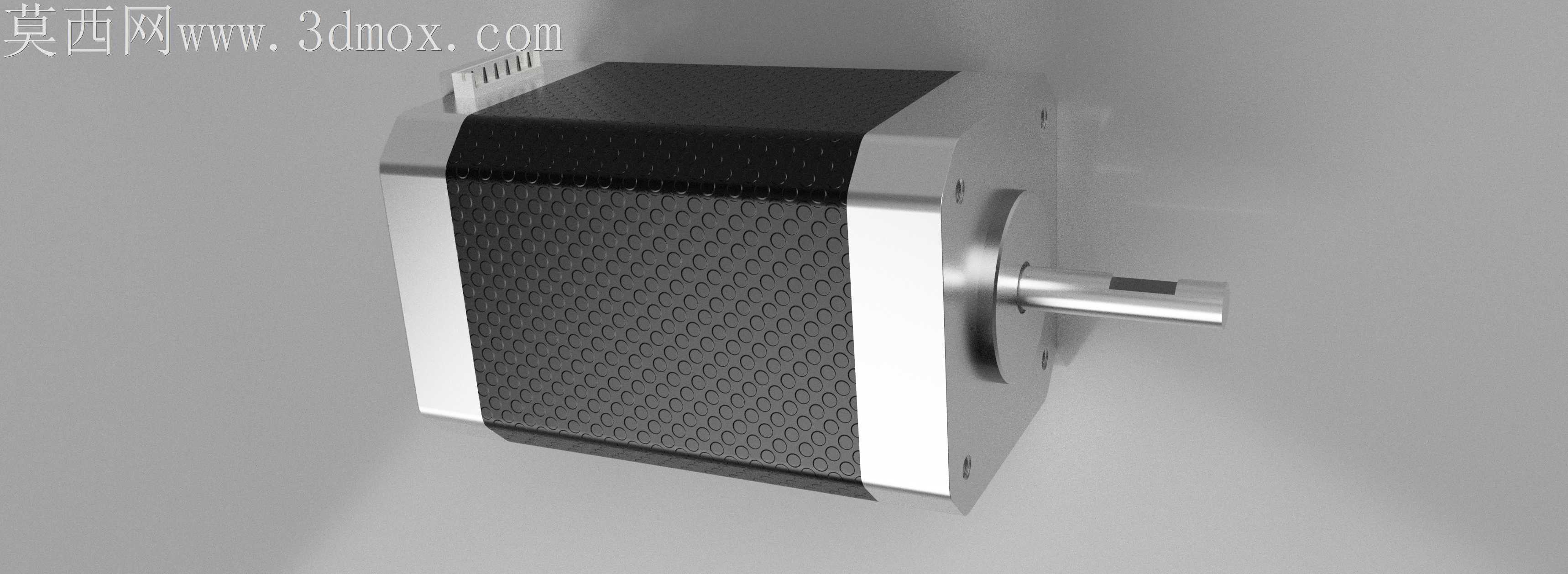

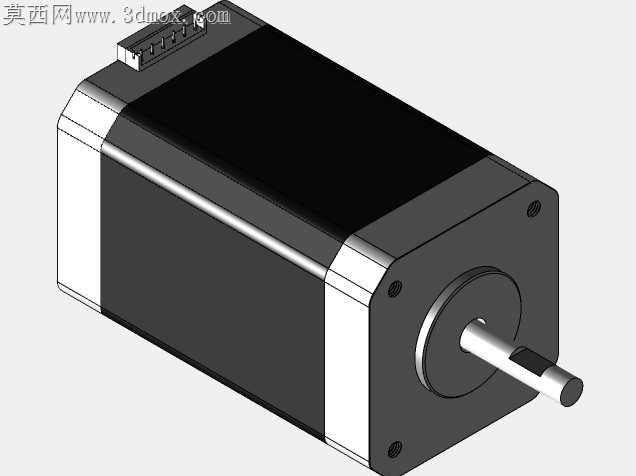

桌面级3D打印机与小型数控设备的进给传动场景里，Nema17步进电机的安装适配公差一直是容易被忽略的加工痛点——不少新手在做设备装配时，常遇到电机轴D型切面与同步轮配合打滑、端盖安装孔位与设备安装板错位、机身散热面与固定座贴合不严导致温升过快的问题，这款数模在结构还原时就把这些现场装配的矛盾点做了精准的细节落地。电机机身的方形外壳做了微弧倒角处理，不是生硬的直角棱边，既还原了量产铝挤外壳的去毛刺工艺特征，也避免了装配时棱边刮伤安装板绝缘层的隐患，外壳表面的网格状散热纹理没有做过度的凹凸夸张，纹理深度控制在0.2mm以内，既还原了真实外壳的压纹质感，也不会在后续做工程图导出时因为细碎面过多导致工程图线条杂乱。输出轴的D型切面尺寸严格匹配常用同步轮的配合公差，切面的平面度、轴肩的定位台阶高度都做了和实物一致的参数还原，装配同步轮时能直接在数模里模拟推入深度，提前预判顶丝锁紧位置会不会和轴端挡圈干涉，不用等到实物装配才发现配合尺寸偏差。端盖的四个安装沉孔做了精准的位置度还原，沉孔深度刚好容纳M3内六角螺丝的头部，不会出现螺丝头突出端盖平面刮碰设备走线的问题，端盖与机身的配合止口也做了细微的间隙预留，还原真实量产件的装配公差带，模拟装配时不会出现止口过盈卡死的虚假配合效果。尾部的接线插座位置、引脚间距都和实物一致，能直接在数模里模拟接线端子的插拔空间，提前规划设备内部的走线弯折半径，避免装机后线材被电机外壳挤压破损。机身侧面的两个安装定位面做了平面度的细节处理，和设备安装板贴合时不会出现数模里面接触、实物装配线接触的偏差，能直接在数模里做热传导仿真，模拟长时间运行时电机热量通过安装面传导到设备机架的散热路径，提前判断是否需要额外加装散热片。这款数模没有做多余的结构简化，所有和装配、加工相关的细节都保留了真实的工程特征，不管是做小型数控设备的结构设计校核，还是做3D打印机的进给系统装配模拟，都能直接调用，不用再反复核对实物尺寸修正数模偏差，能大幅缩短前期设计的验证周期，减少实物打样时的装配返工概率。
