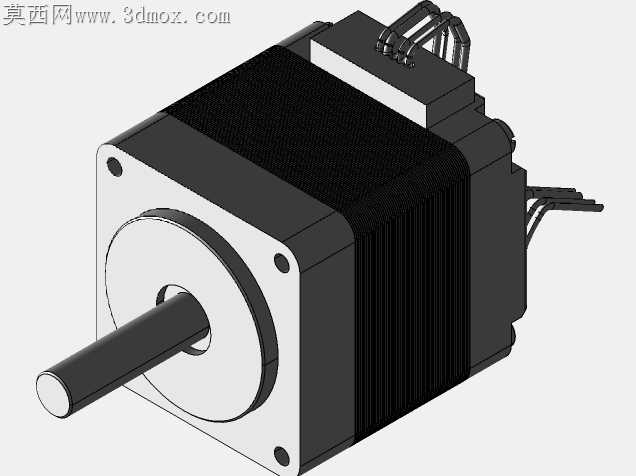

NEMA11规格步进电机精细三维结构

刚拿到实物样件拆检的时候，出线端的塑料端子边缘残留的注塑飞边差点卡断我手里的塞尺，当时就想着建模的时候得把这个容易被忽略的装配干涉点做进去。端盖四个安装孔的位置公差我反复核对了三次数模，之前做同规格小电机的时候吃过亏，孔位偏了0.12毫米，装到设备支架上螺丝硬拧进去把端盖撑出了微裂纹，这次特意把安装孔的倒角深度、孔壁的同轴度偏差都还原了，连端盖和定子壳体配合的止口位置，那0.05毫米的过渡配合间隙都留了出来，避免后续做装配仿真的时候出现过盈报错。

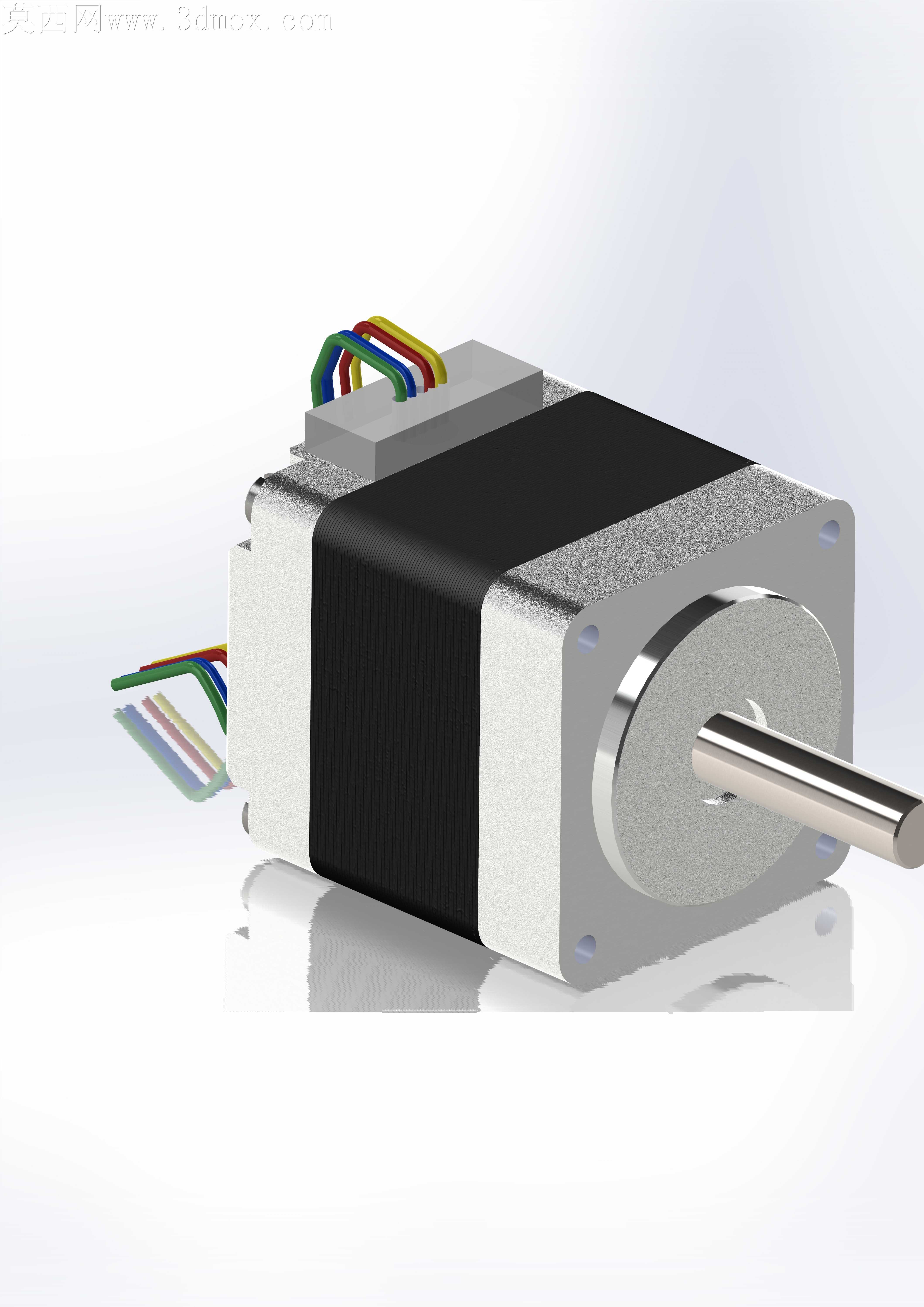

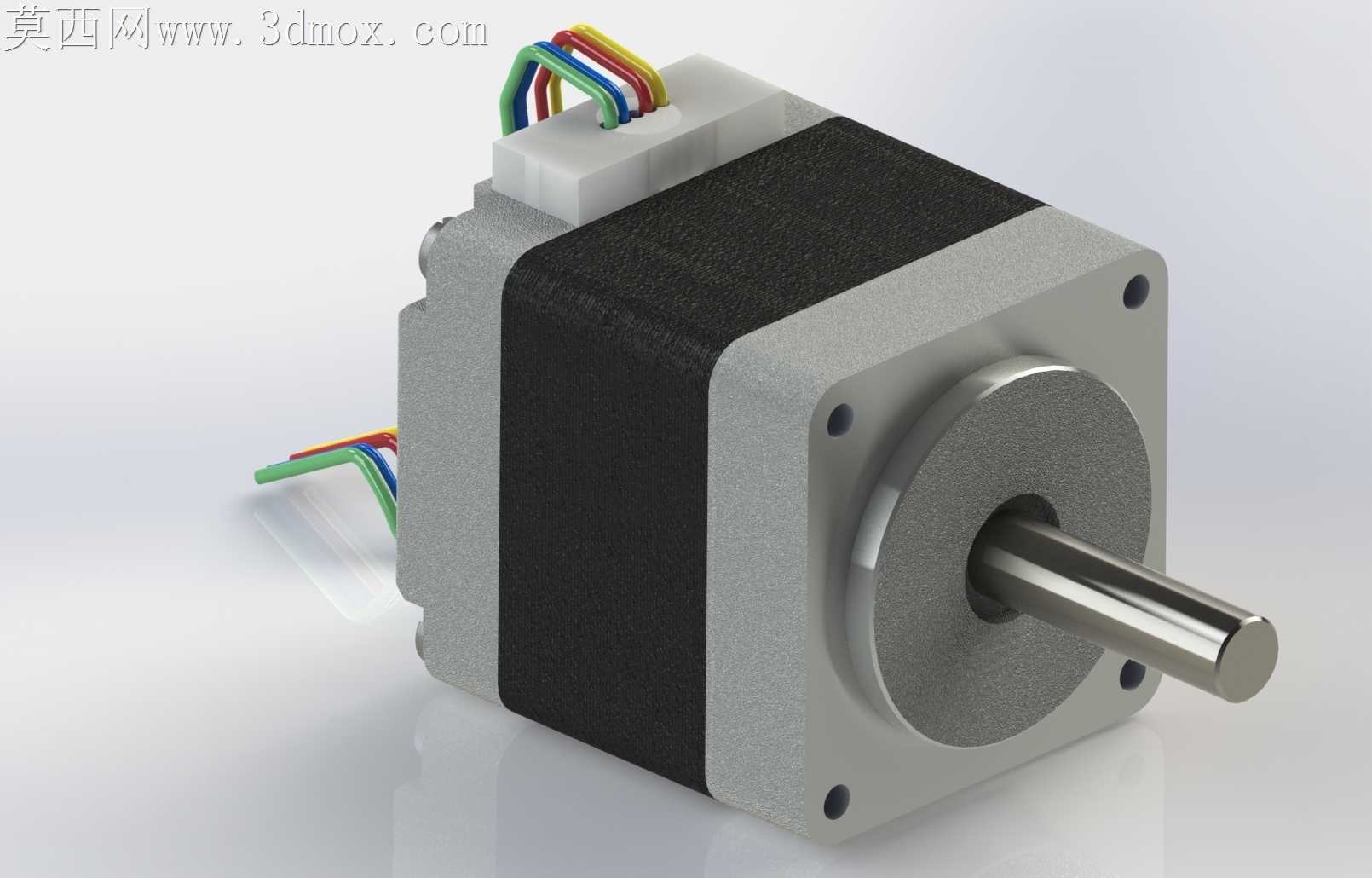

定子外面包裹的黑色塑封层，我没有直接做光滑的整面，特意还原了实际注塑成型后表面细微的磨砂质感，还有和两端铝端盖衔接处的轻微溢料痕迹，毕竟做工业件模型不是做渲染摆件，得贴合实际量产的状态。输出轴的轴肩位置我加了实际加工后才有的退刀槽细节，之前转STEP格式的时候，这个窄槽的曲面一度出现破面，来回调整了三次曲面缝合公差才把破面补上，不会出现转档后特征丢失的问题。出线的四根彩色引线，我没有做成生硬的直杆，按照实际走线的弯曲弧度做了自然的弯折，连引线和端子衔接处的压接凸起都做了出来，之前做实训作业的时候有学员把引线做成完全刚性的结构，实际装配的时候引线是需要避让周边安装件的，这个细节能帮后续用模型做布局的人提前算好走线空间。

做结构取舍的时候，我没有把定子内部的绕组漆包线一根根建出来，毕竟这个模型主要是给设备布局、安装干涉检查用的，内部绕组做的太细反而会拖慢装配体的运行速度，只保留了外部所有和安装、对接相关的特征。端盖表面的铸铝纹理我做了细微的颗粒感，不是完全镜面的效果，实际压铸出来的铝端盖本来就不是高光表面，渲染的时候也特意调了哑光金属的材质参数，不会出现和实际零件质感脱节的问题。之前帮客户做小型自动化设备选型的时候，很多人拿网上的简化模型装进去，最后发现出线端的高度算少了，装完之后端子顶到了设备的走线槽，这次我把端子的突出高度、引线的最小弯折半径都按实际样件的尺寸卡准，不管是做装配仿真还是出安装示意图，都不会出现尺寸偏差。
