A3967步进电机驱动控制电路板设计

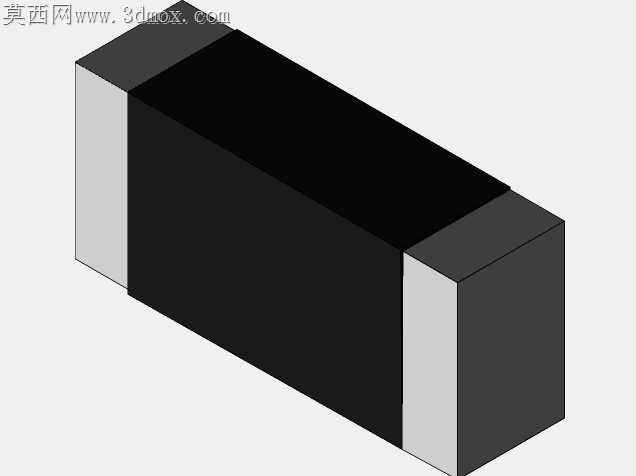

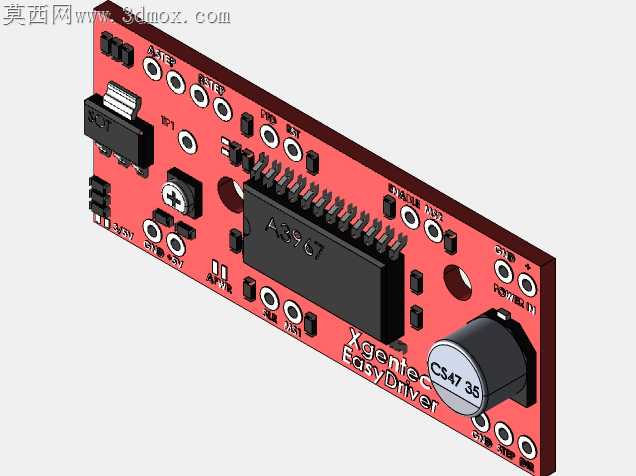

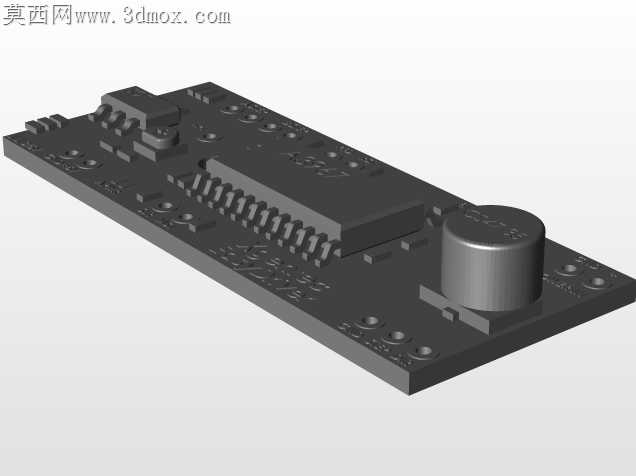

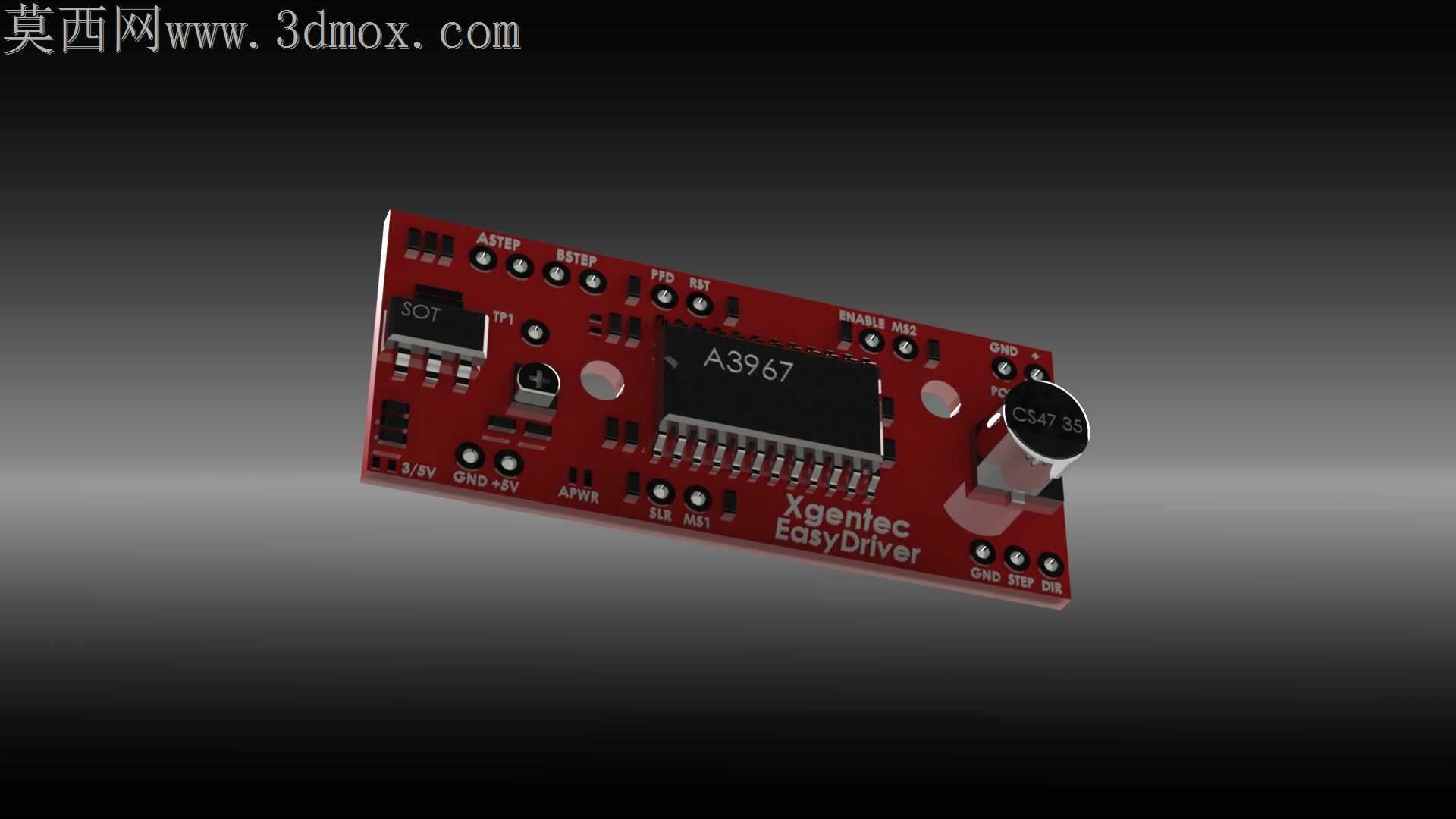

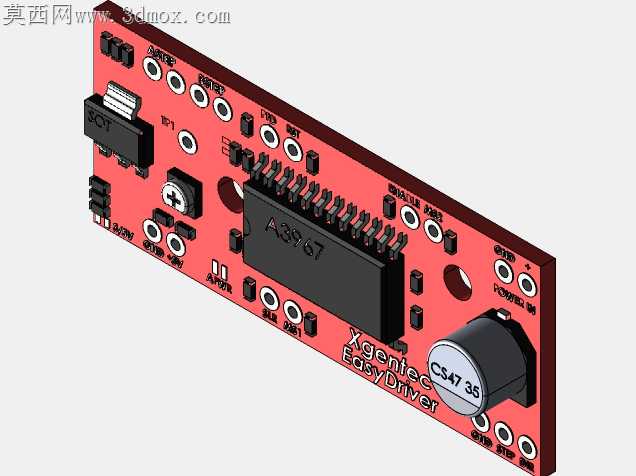

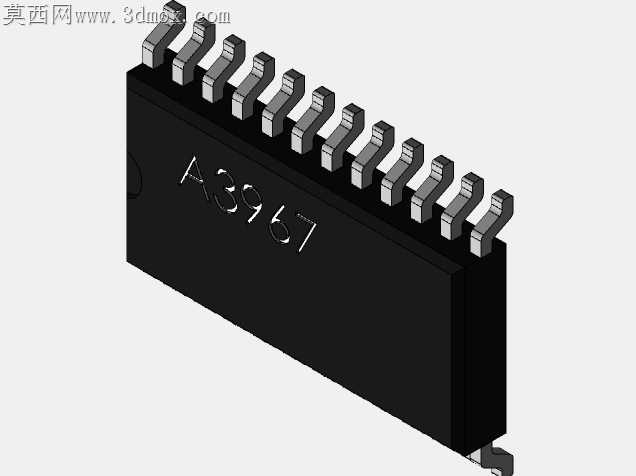

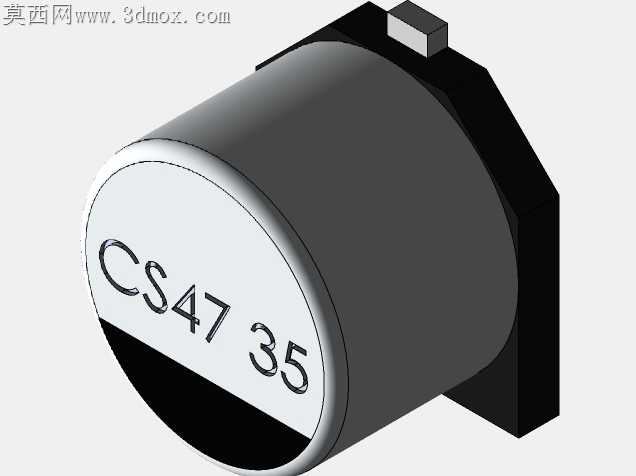

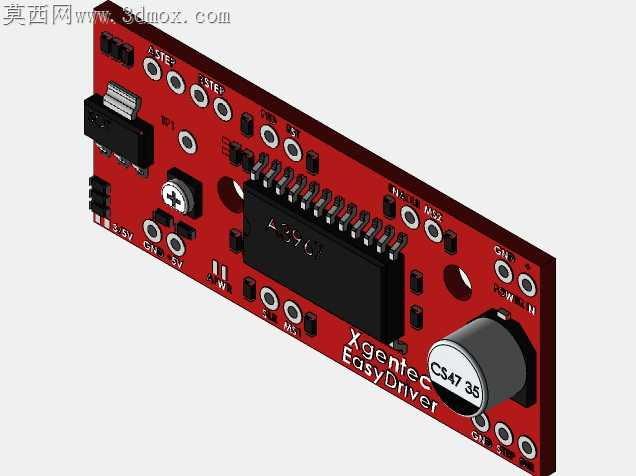

小功率步进驱动板量产时最容易踩的坑，是贴片元件与接插件的焊盘间距留量不足，过波峰焊时电容引脚连锡、驱动芯片虚焊的不良率能冲到12%以上，这块A3967驱动板的布局刚好踩中了量产加工的核心优化点。板上功率回路的走线刻意做了加宽处理，A3967芯片下方的散热铺铜没有做全区域阻焊开窗，而是留了0.2mm的绿油桥隔开相邻引脚，既保证芯片工作时的热量能快速传导到PCB基材散出，又避免回流焊时锡膏流动造成引脚短路。板边的电源、步进信号接口没有用常见的90度直插排针，而是选了带定位凸点的卧式接插件，插接线束时不会因为侧向推力扯掉焊盘，接插件下方特意留了1.5mm的无元件区，手工补焊时烙铁头不会磕碰旁边的贴片电容。电位器的安装位置避开了板上的电解电容，调节输出电流时螺丝刀不会被电容本体挡住，旋转行程范围内没有任何元件干涉，不用拆下线束就能完成电流校准。板上的状态指示灯放在了接插件同侧，驱动板装到设备机柜里后，不用拆开机柜侧板就能直接看到供电、脉冲触发的工作状态。PCB的四个安装孔做了非金属化处理，锁铜柱固定时不会因为孔壁带铜造成电源短路，孔边到走线的距离留足了0.8mm的安全间距，哪怕固定螺丝稍微偏位也不会刮伤表层走线。驱动芯片的输出引脚到步进电机接线端的走线做了等长处理，两相输出的线路长度差控制在0.5mm以内，高速步进时不会因为线路阻抗差造成电机力矩波动。板上预留的细分设置焊盘做了加大处理，手工焊接跳帽或者0欧电阻时不用借助放大镜就能对准位置，焊盘之间的阻焊层厚度做了加厚处理，不会因为焊锡量稍多造成相邻设置脚短路。整板的元件排布没有出现超高元件遮挡低矮元件的情况，AOI光学检测时所有焊点都能被摄像头捕捉到，不用额外做人工补检的工序，能直接适配SMT流水线的全自动生产流程，不用单独为这块板调整贴片机的吸嘴站位或者回流焊的温区参数。
