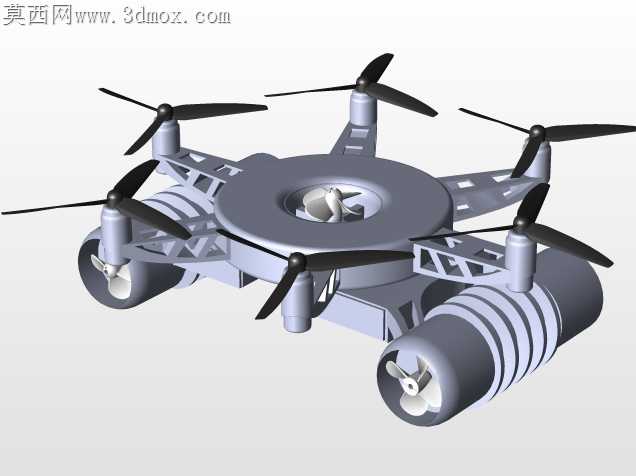

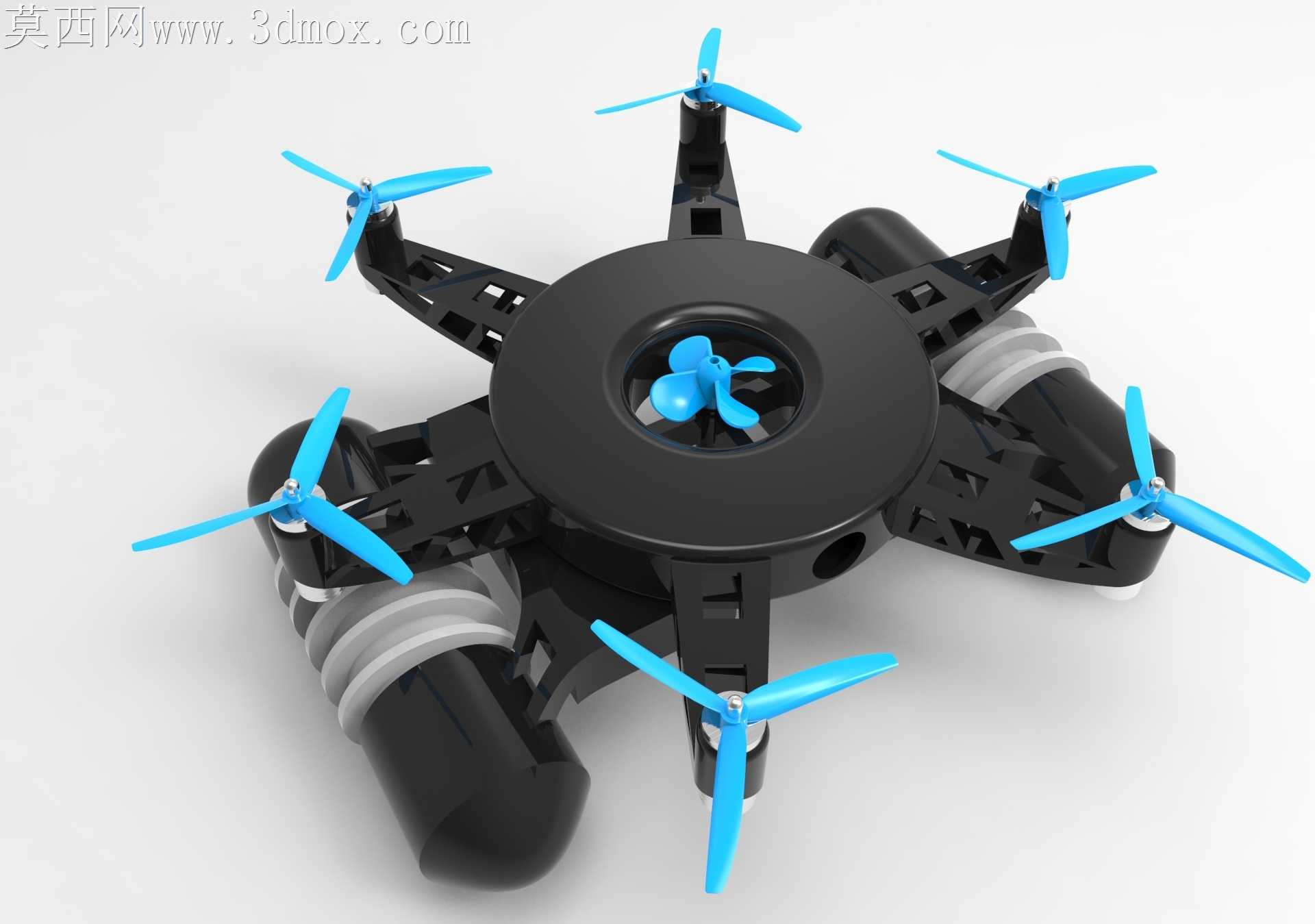

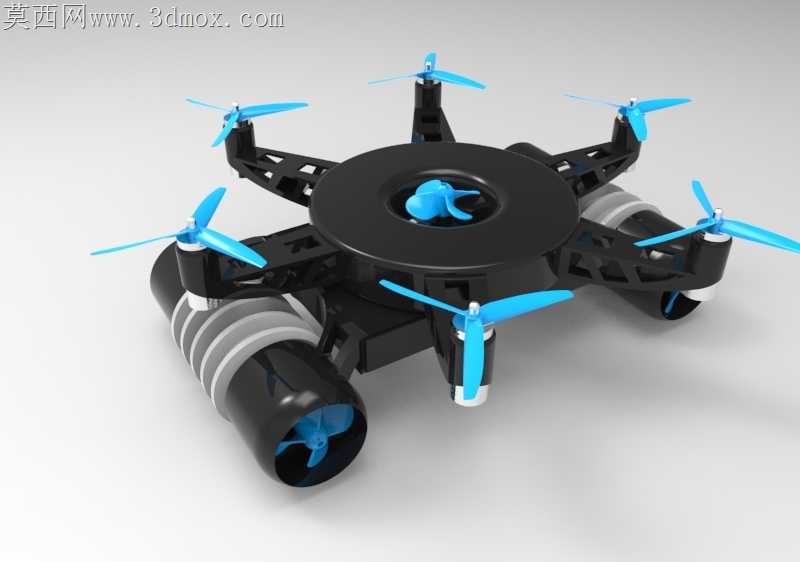

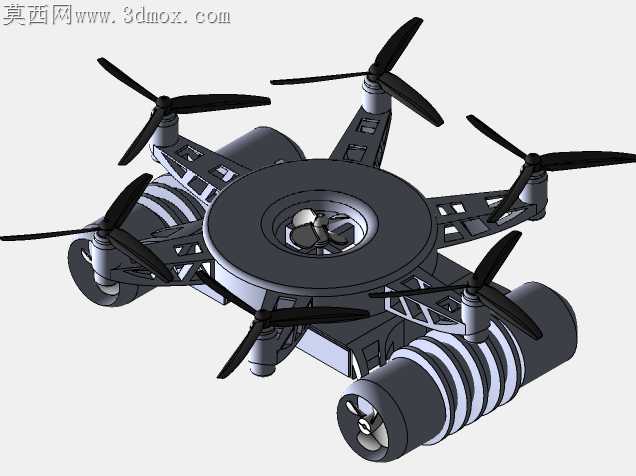

陆空两栖六旋翼跨域无人载具设计

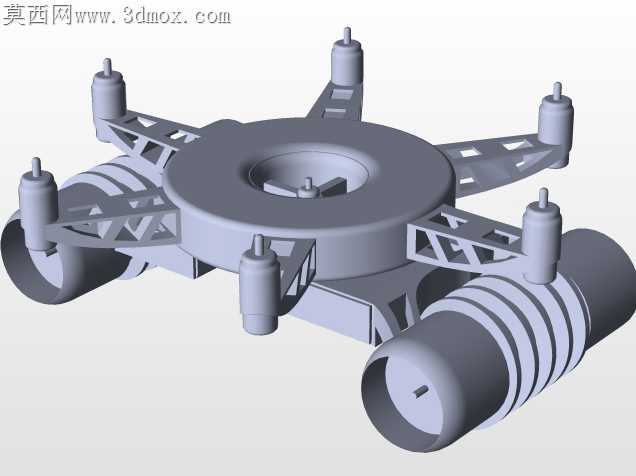

跨域无人载具最容易被忽略的加工隐患，是旋翼臂与浮筒承力结构的连接应力集中问题，常规一体打印的旋翼臂在反复起降冲击、水面漂浮晃动的交变载荷下，臂根位置极易出现层间开裂，直接导致飞行姿态失稳。这款六旋翼布局的两栖载具在结构优化时，特意将旋翼臂与中心盘的连接位置做了渐变式加厚过渡，没有采用生硬的直角搭接，臂身内部预留的镂空格栅不是单纯为了减重，格栅的筋条走向完全顺着飞行时的升力传导路径排布，每根筋条的厚度从臂根到电机座位置做了0.8mm到1.2mm的梯度变化，既抵消了电机高速运转带来的共振，也避免了实心结构带来的重量冗余。中心盘顶部内嵌的小尺寸涵道风扇，不是装饰性结构，它的安装座与中心盘的电池仓上盖做了一体化设计，涵道外壁的导流槽直接对准六个旋翼臂的走线槽出口，飞行时涵道产生的负压可以带走电调工作散发的热量，不用额外加装散热片挤占仓内空间。两侧的浮筒结构没有采用常见的光滑圆柱外形，浮筒靠近旋翼下洗流的一侧做了内凹的导弧面，水面起降时，旋翼产生的下洗气流打到浮筒表面会顺着弧面导向载具外侧，不会在浮筒下方形成乱流托举导致起降姿态飘摆，浮筒与旋翼臂的连接卡爪特意做了1.5°的安装预倾角，卡爪接触面嵌入了0.2mm的橡胶缓冲垫层，抵消水面漂浮时波浪带来的横向窜动，避免硬连接位置出现疲劳断裂。旋翼桨叶的安装座没有用常规的顶丝固定结构，改用了快拆式的弹性卡扣，卡扣的锁紧力度经过反复调试，既能保证飞行时桨叶不会松脱，炸机触碰到障碍物时桨叶可以及时脱开卸力，不会把冲击力直接传导到电机轴导致电机弯轴报废。中心盘底部的电池仓盖做了双层密封结构，两层密封槽之间预留了溢水空腔，哪怕外层密封圈被水面漂浮的杂物刮损，进入空腔的水也不会直接渗入仓内，日常维护时只需要拆开外层密封胶圈清理即可，不用频繁更换整个密封组件。六个旋翼的安装角度并非完全垂直于水平面，每个旋翼都带有2°的外倾安装角，飞行时单个电机出现动力衰减的情况下，剩余五个旋翼的拉力合力可以更快修正姿态，不会出现瞬间侧翻的情况，这种角度调整不需要额外增加飞控的校准参数，靠结构本身的力学设计就提升了飞行冗余度。
