圆盘式挂锁精细结构三维设计

　　日常生产生活场景中，这类圆盘结构的挂锁应用覆盖范围极广，从户外设备箱柜的锁闭、仓储区域的栅栏门固定，到私人储物柜、工具箱的安全防护，都能见到这类结构锁具的身影。不同于弹子门锁的嵌入式安装逻辑，挂锁属于可独立拆装的活动式锁具，不需要在被锁物件上提前预留复杂的安装槽位，只需要配套的锁梁扣环具备对应穿入空间即可完成锁闭，适配性极强，是零散点位安防场景里使用频率最高的锁具品类之一。

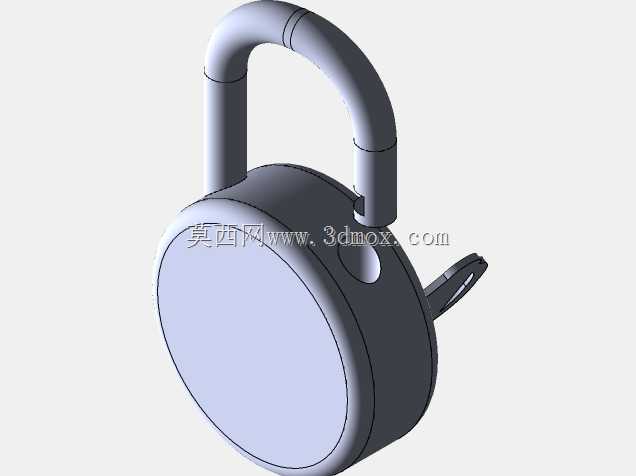

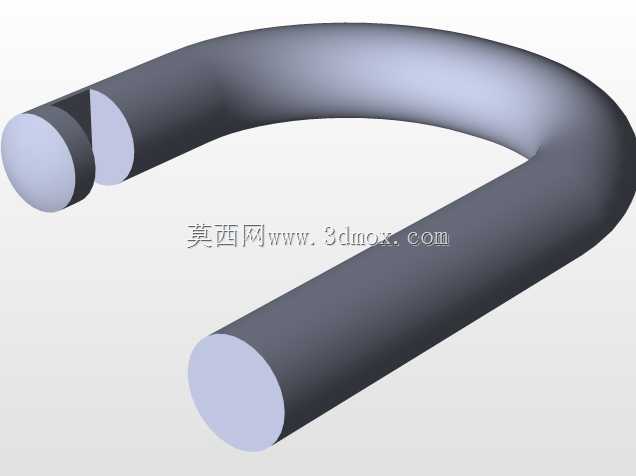

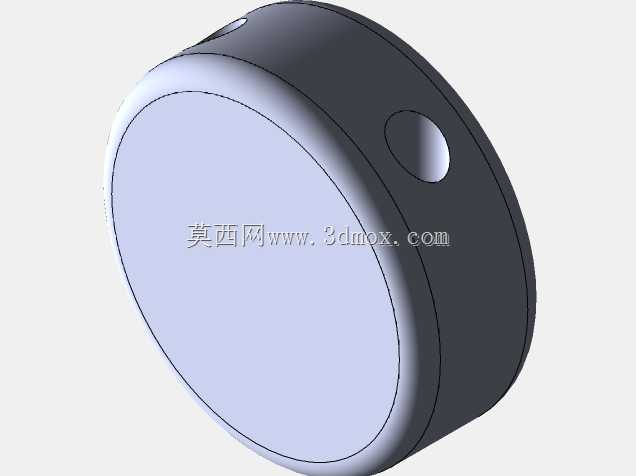

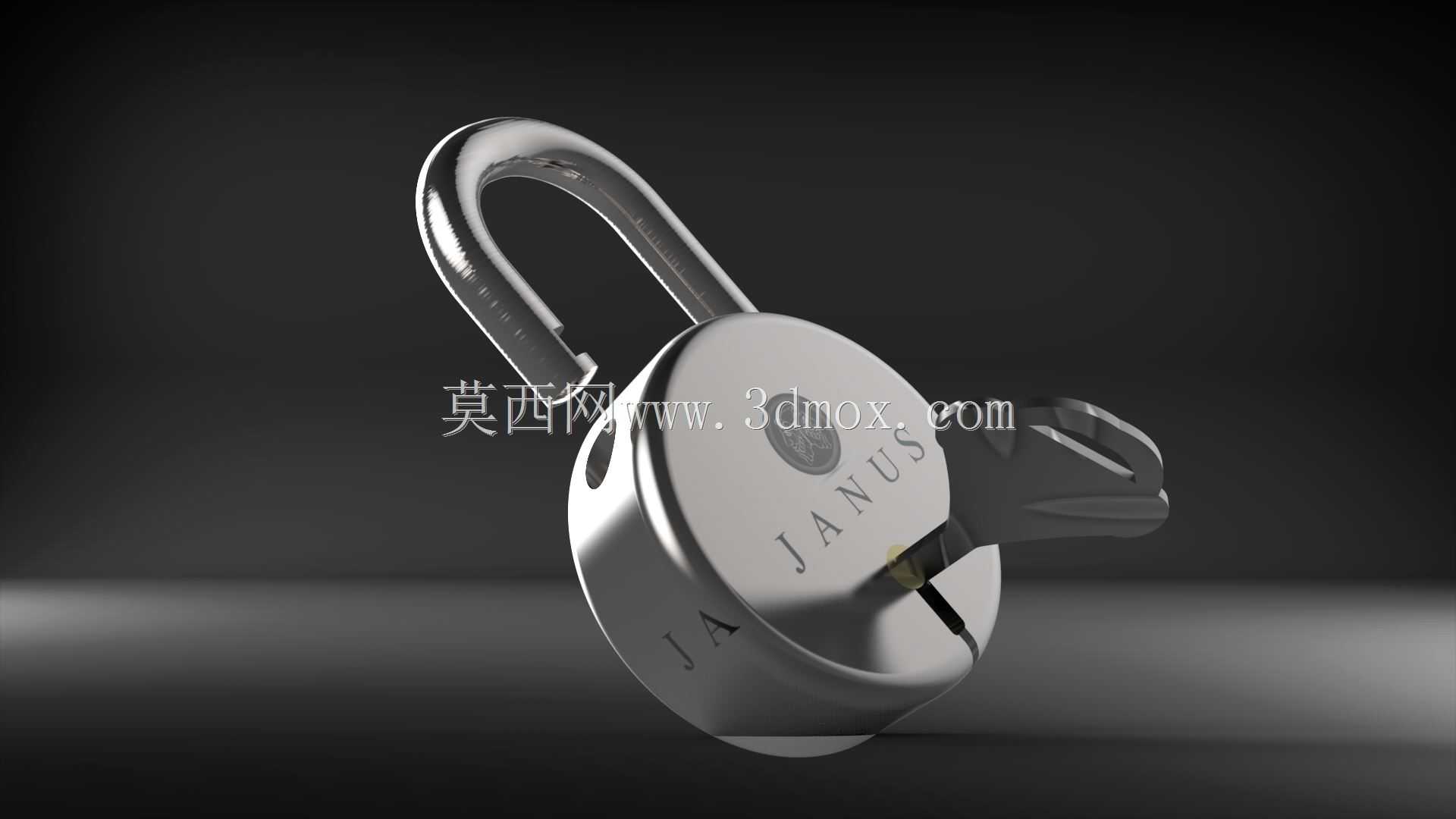

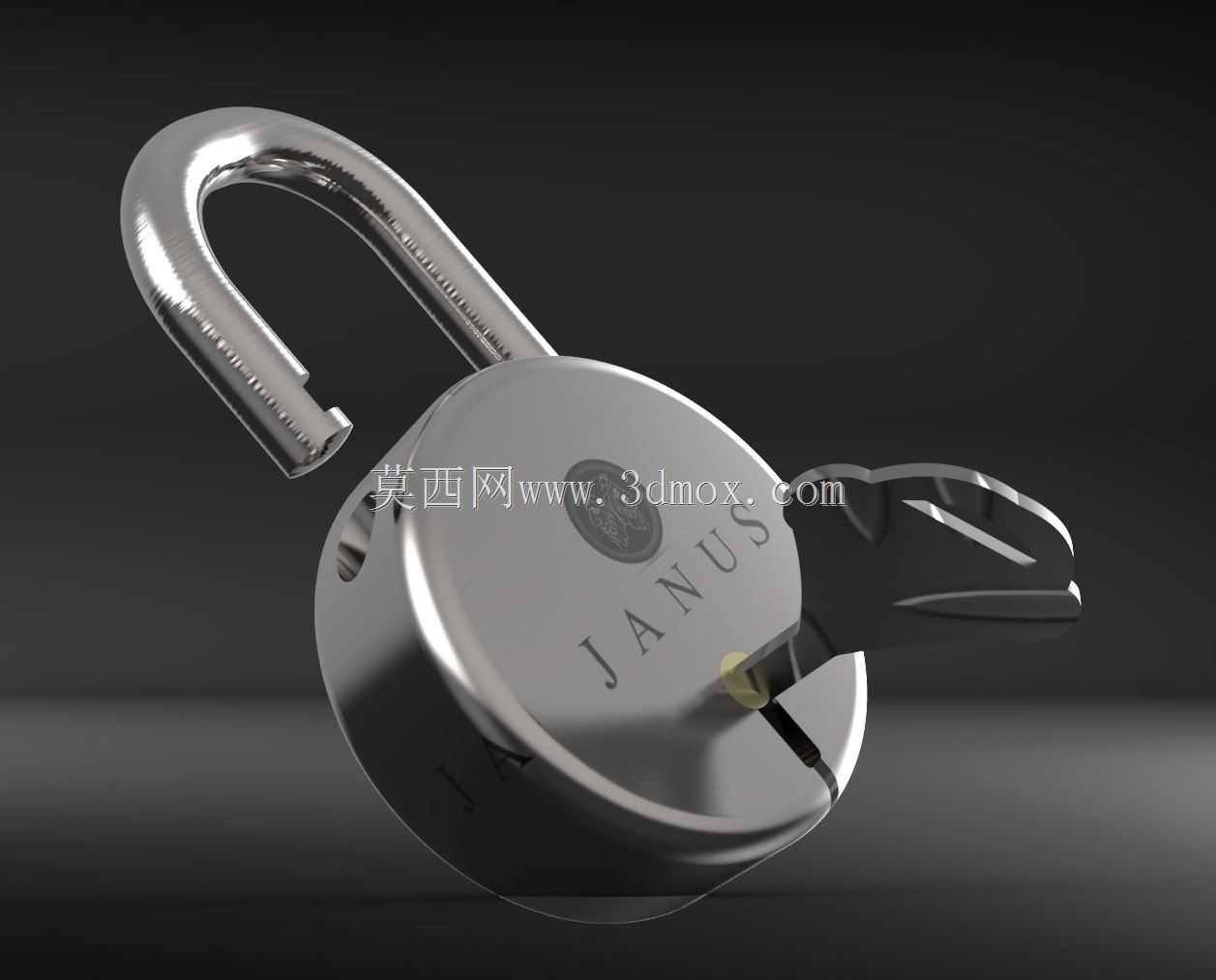

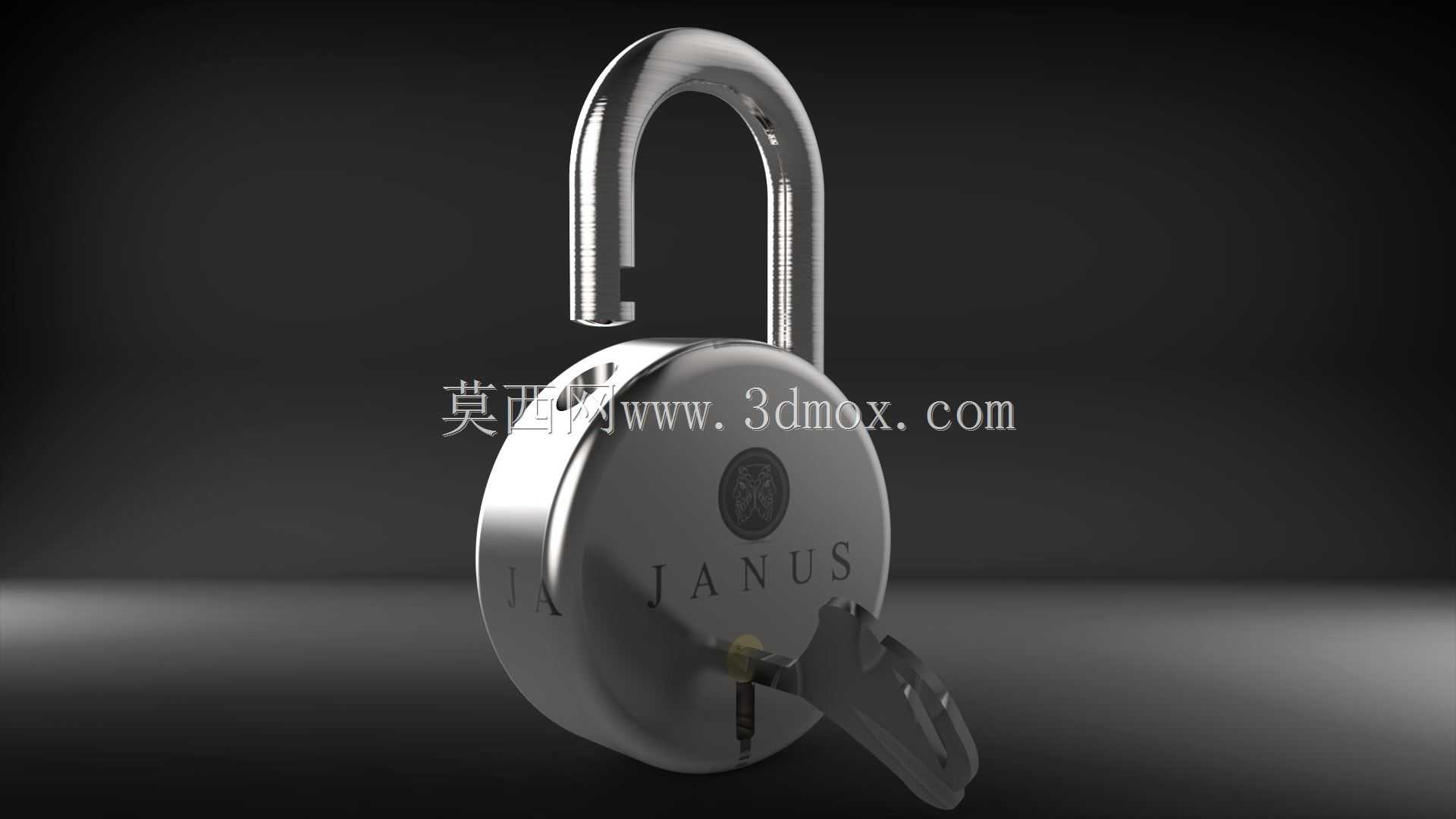

　　从功能特性来看，这款圆盘挂锁的锁梁采用硬化合金材质，表面做了镜面抛光处理，锁梁与锁体衔接的位置做了圆弧过渡，既能够减少锁梁开合过程中的应力集中，也能避免尖锐棱角刮伤被锁物件的表面涂层。锁体本身采用一体化圆盘式冲压成型结构，相比传统方形挂锁，圆盘结构没有突出的棱角，外力撬动时很难找到稳定的受力支点，防撬性能有明显提升；锁体正面预留了品牌标识的沉台区域，钥匙插孔位于锁体侧下方，插孔周边做了微小的凸起挡边，能够减少户外使用时雨水、灰尘直接灌入锁芯的概率，延长锁芯的使用寿命。配套的钥匙采用扁平铣槽结构，插入锁芯后通过弹子对位带动锁舌机构动作，实现锁梁的解锁与锁止，锁梁在锁止状态下，其中一端会被锁舌完全卡入锁体内部的卡槽，非解锁状态下无法直接抽出。

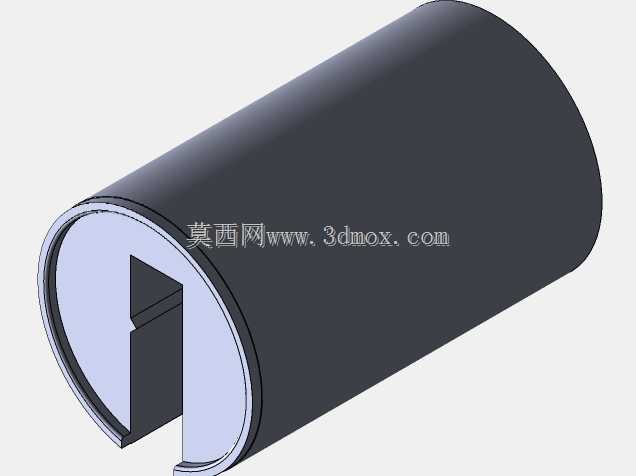

　　设计这款锁具的三维结构时，首先要明确锁体的核心尺寸边界：锁体圆盘的直径需要匹配常规锁梁的弯折半径，锁梁的有效开合高度要覆盖多数场景下扣环的厚度需求，同时锁梁的直径要兼顾结构强度与穿入便利性，过粗的锁梁会导致适配的扣环尺寸过大，增加配套成本，过细则无法满足防剪切的强度要求。建模过程中需要先搭建锁芯内部的弹子、弹簧、锁舌的运动配合关系，确保钥匙插入旋转时，各零件的运动行程不存在干涉，锁舌对锁梁的卡接量要达到足够的深度，避免受外力冲击时出现锁舌滑脱的问题。锁体内部的空腔结构要做等壁厚设计，既能够减少金属材料的用量控制整体重量，也能保证锁体外壳各个位置的抗冲击强度均匀，不会出现局部壁厚过薄容易被击穿的问题。

　　考虑到实际使用中的安装适配性，锁梁闭合后，锁梁内侧与锁体上表面之间的净空尺寸是核心安装边界参数，这个尺寸决定了锁具能够适配的锁扣厚度，设计时需要针对不同使用场景做梯度划分，小尺寸款适配工具箱、抽屉等小型物件的锁闭，大尺寸款则适配仓库门、设备护栏等大型点位的锁固需求。锁体的边缘做了小圆角钝化处理，不仅是为了握持手感，更重要的是避免搬运、使用过程中锐角划伤操作人员，同时也能减少锁体受碰撞时的应力集中，降低外壳磕碰开裂的概率。锁芯与锁体的配合位置做了密封槽设计，可以加装橡胶密封圈，进一步提升户外使用时的防水防尘能力，满足露天场景下的长期使用需求。

　　在结构细节处理上，锁梁与锁体的铰接端做了限位结构，解锁状态下锁梁不会完全从锁体中脱出，避免日常使用时锁梁脱落丢失；锁梁的表面粗糙度需要控制在合理范围，过高的粗糙度会导致开合过程卡顿，过低则会增加表面处理的成本，镜面抛光的处理方式同时兼顾了顺滑度与外观质感。锁体底部的钥匙插孔位置，做了导向倒角，方便光线不佳的场景下快速将钥匙插入锁芯，不需要反复对位调整。整个锁具的所有外露金属件都做了防锈镀层处理，能够适应潮湿、多尘的复杂使用环境，减少长期使用后的锈蚀卡顿问题。
