工业作业用高位承载吊篮结构设计

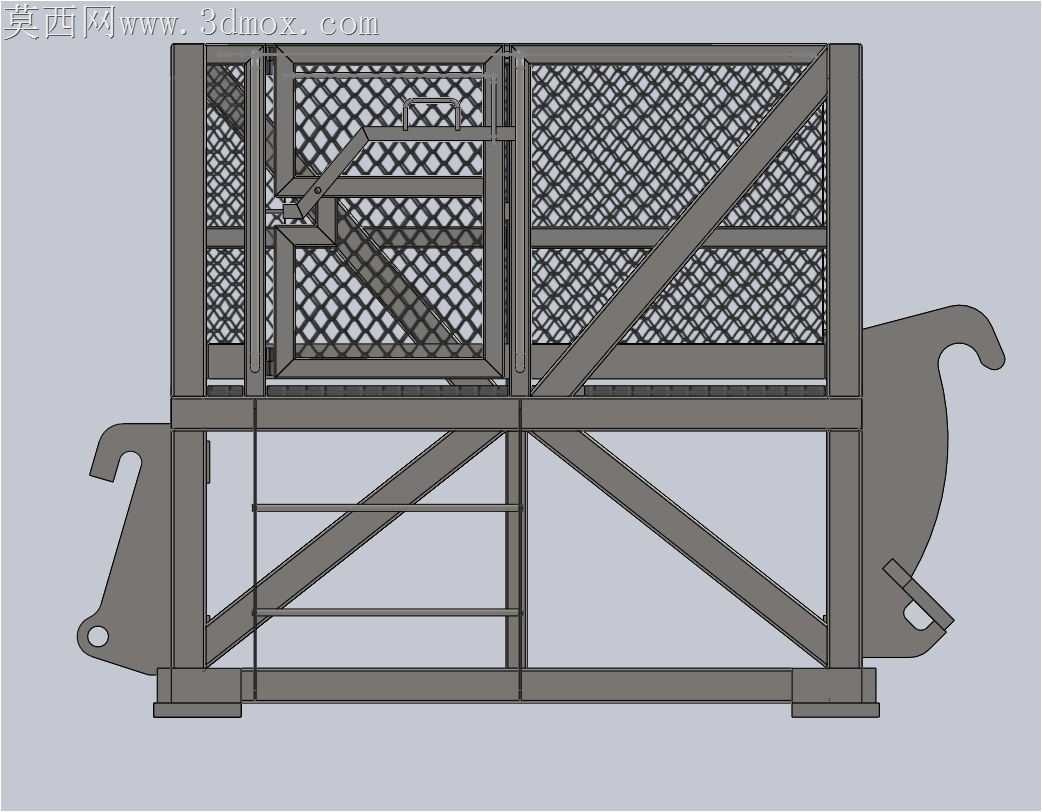

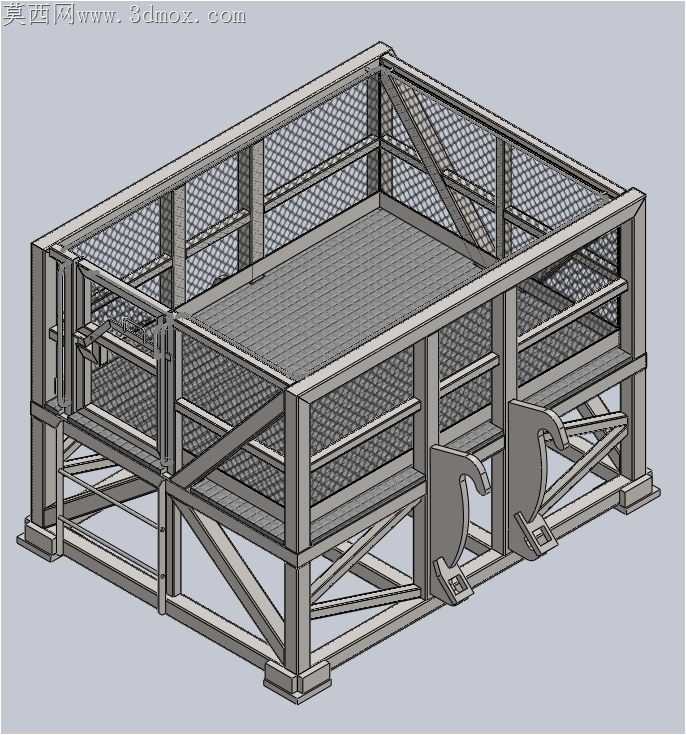

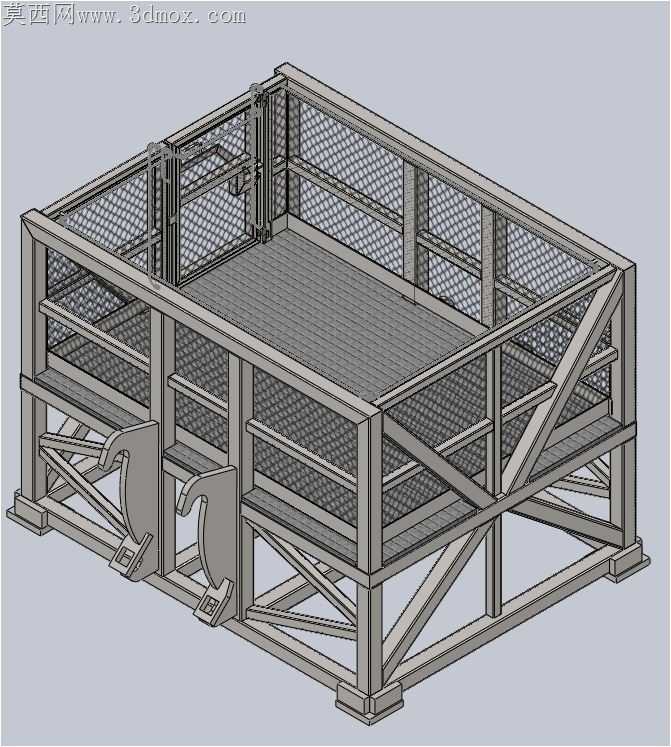

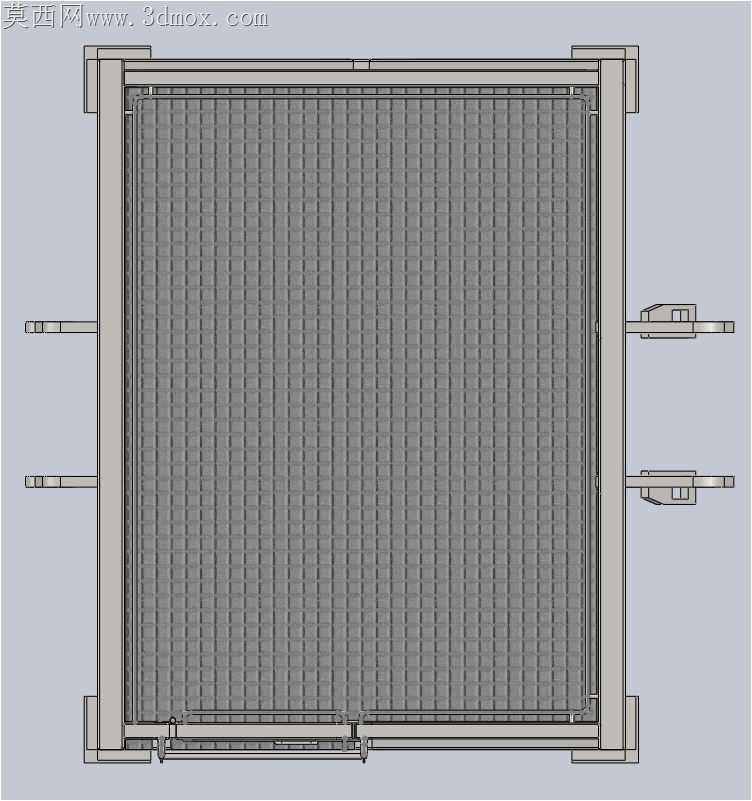

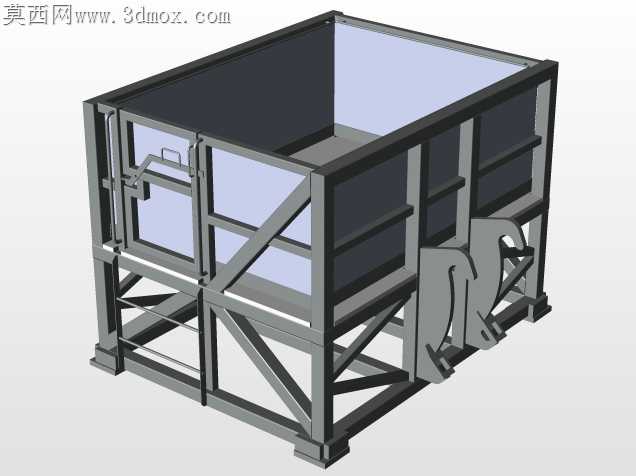

上次在车间做首件试装的时候，侧边挂钩的焊接位置差了两毫米，挂到起重设备上整个篮体晃得厉害，站在上面的师傅扶着栏杆说脚底下发飘，回来就把挂钩的定位基准重新调了，把原来单块挂板改成了带加强筋的一体式铸钢件，还在挂脚位置加了防滑锁止的卡扣，就算吊装过程中有小幅晃动也不会脱钩。底部的承载底板一开始用的是整板冲孔网，试承重的时候发现边角位置受力集中容易变形，后来改成了型钢框架加防滑花纹板的组合，框架的斜撑特意按45度角排布，把竖向的载荷均匀分散到四个底脚，就算放满工具和作业人员，底板的形变量也控制在安全范围内。四周的防护网一开始选的是大孔径钢板网，后来考虑到高空作业时小零件容易从网孔掉下去砸到人，换成了密孔编织网，还在防护栏中间加了两道横向的加强横杆，就算人员倚靠也不会出现网面变形的情况。门的位置一开始做的是外开式，后来考虑到高空作业时外开门容易碰到周边障碍物，改成了向内开启的插销门，插销还加了防脱的弹簧结构，不会因为吊装震动自己弹开。跨软件转格式的时候，一开始网面的曲面特征总是出现破面，后来把网面的实体特征转成了轻量化的阵列结构，不仅解决了破面问题，还让整个模型的运行流畅度提升了不少。图纸标注的时候最麻烦的是焊接位置的公差要求，因为整个篮体都是焊接件，要是焊接变形量太大，四个底脚就没法平稳落在支撑面上，特意在每个焊接节点都标了对称度和平面度要求，还留了焊后校形的工艺余量。量产的时候本来想把所有框架都用方管焊接，后来算成本的时候发现边角位置用角钢代替部分方管，既能保证结构强度，还能减轻整体自重，吊装的时候额定载荷能多留出百分之十的安全余量。侧面的爬梯踏步一开始做的是平面钢板，试踩的时候发现沾了油污容易打滑，后来在踏步表面压了防滑纹，还在爬梯两侧加了扶手，人员上下的时候能有地方抓扶。做结构验算的时候，特意按1.5倍的额定载荷做了静力学仿真，发现顶部吊点位置的应力集中最明显，就在吊点和框架连接的位置加了三角形的加强板，把应力分散到相邻的两根竖梁上，避免长期使用出现焊缝开裂的情况。
