铣床用高精度锥柄钻夹头连接结构

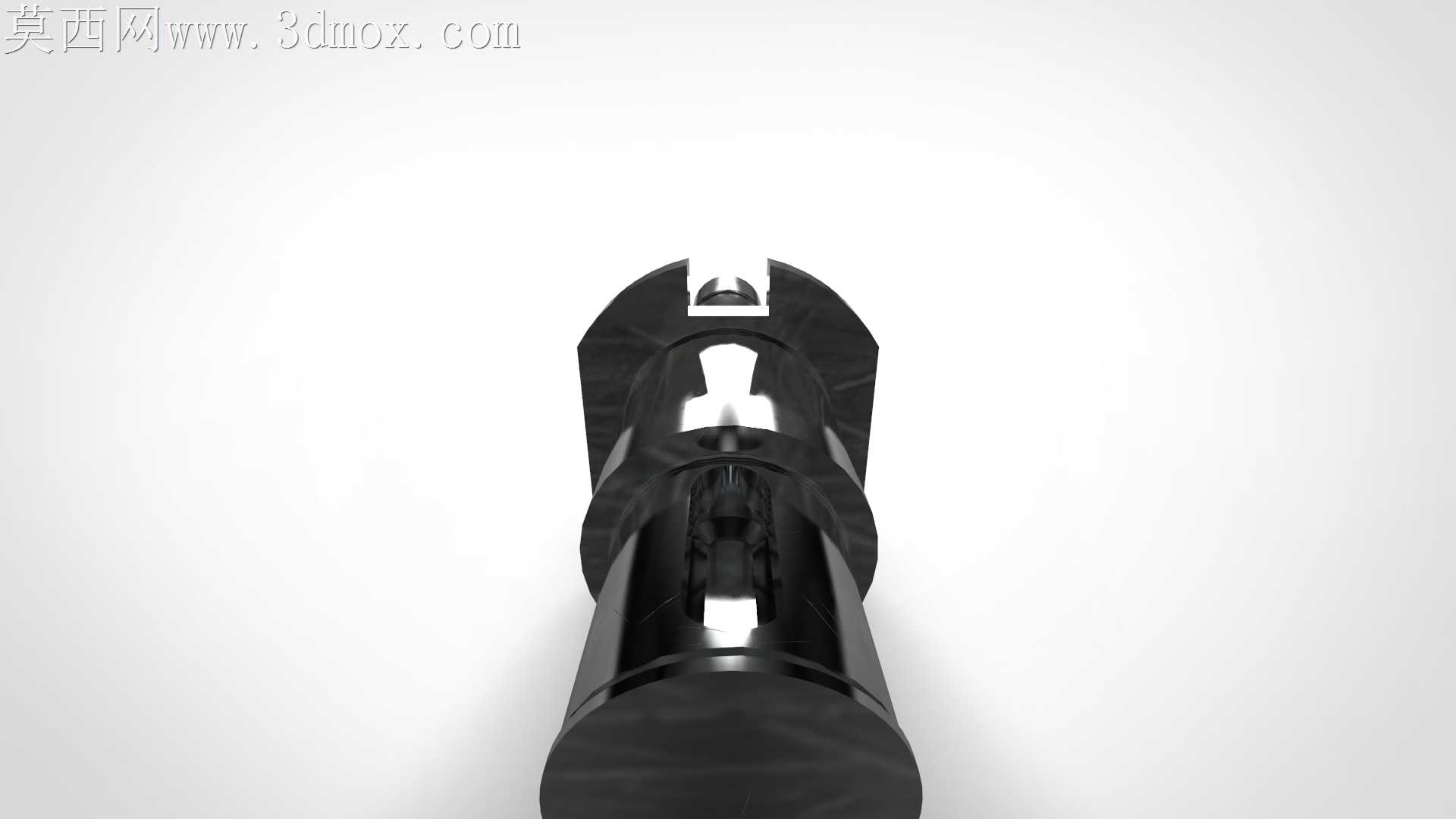

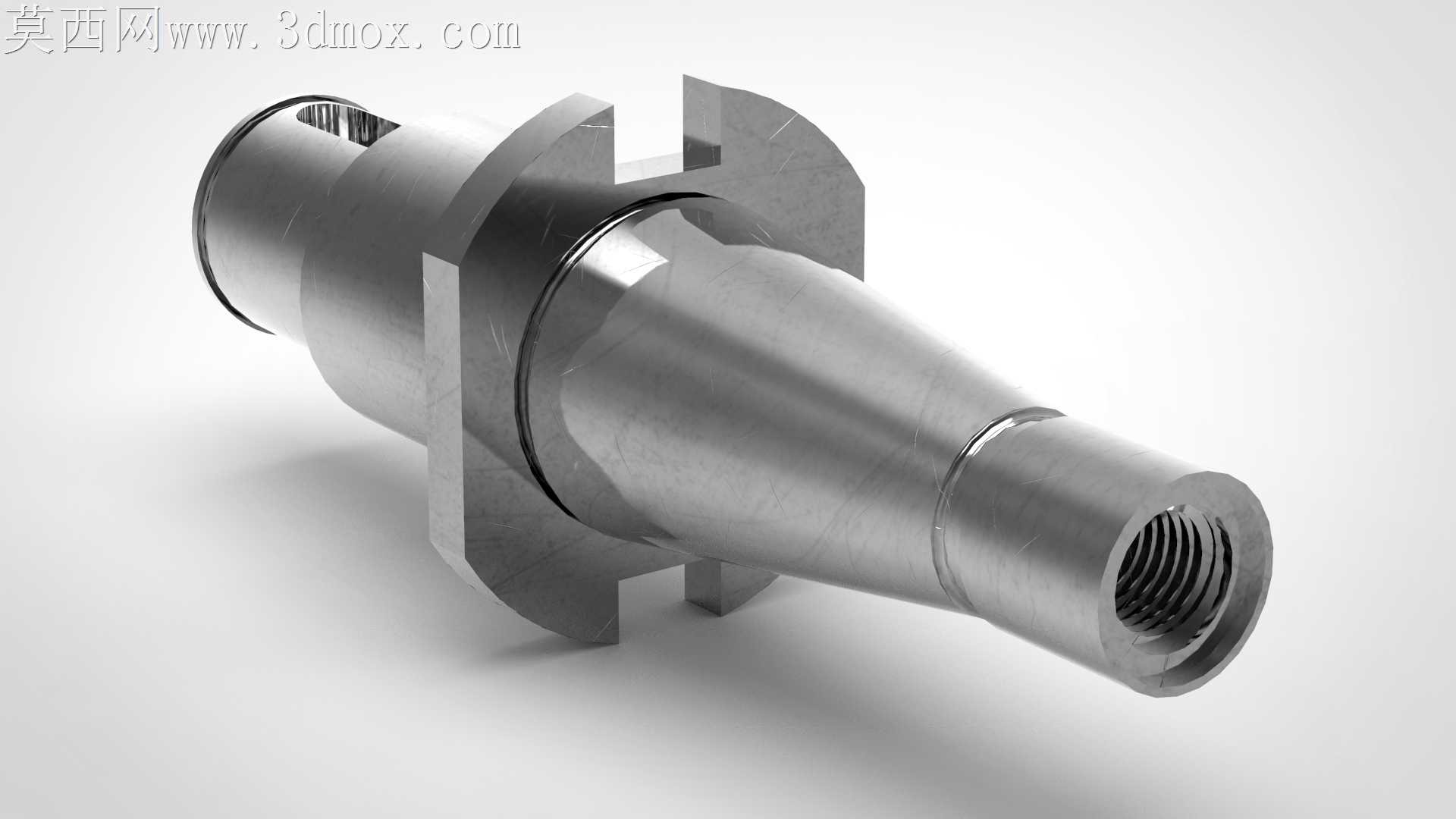

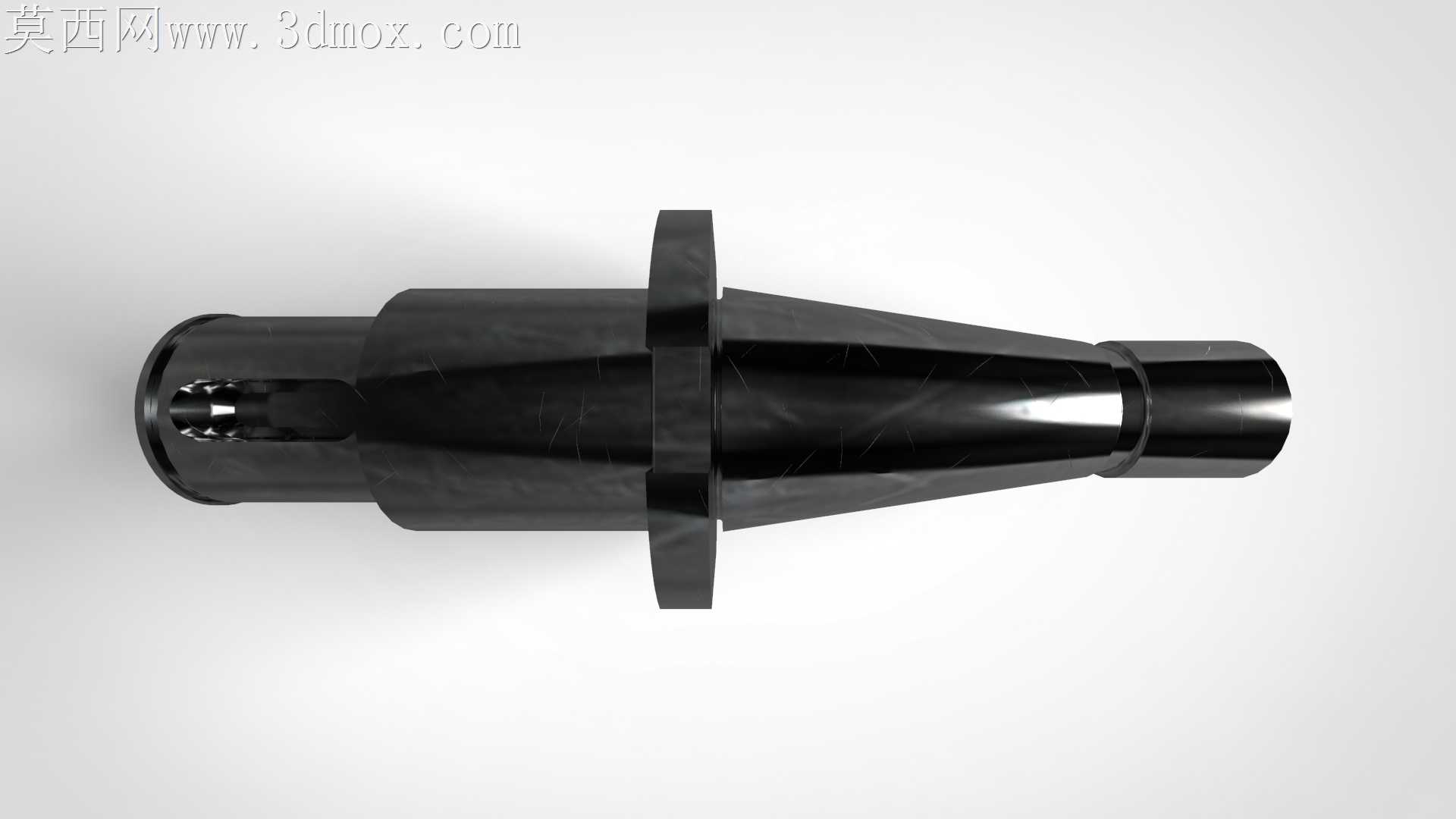

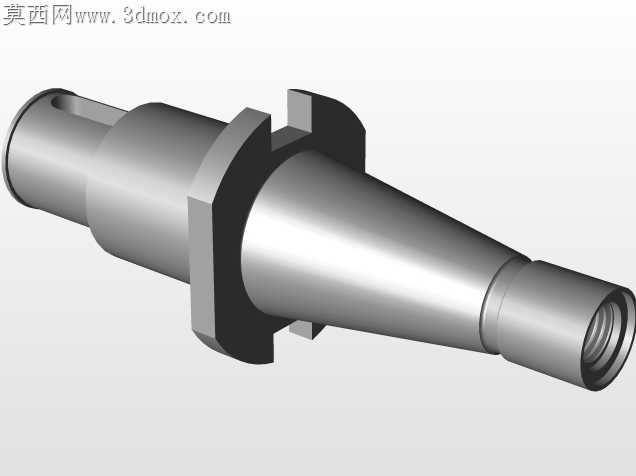

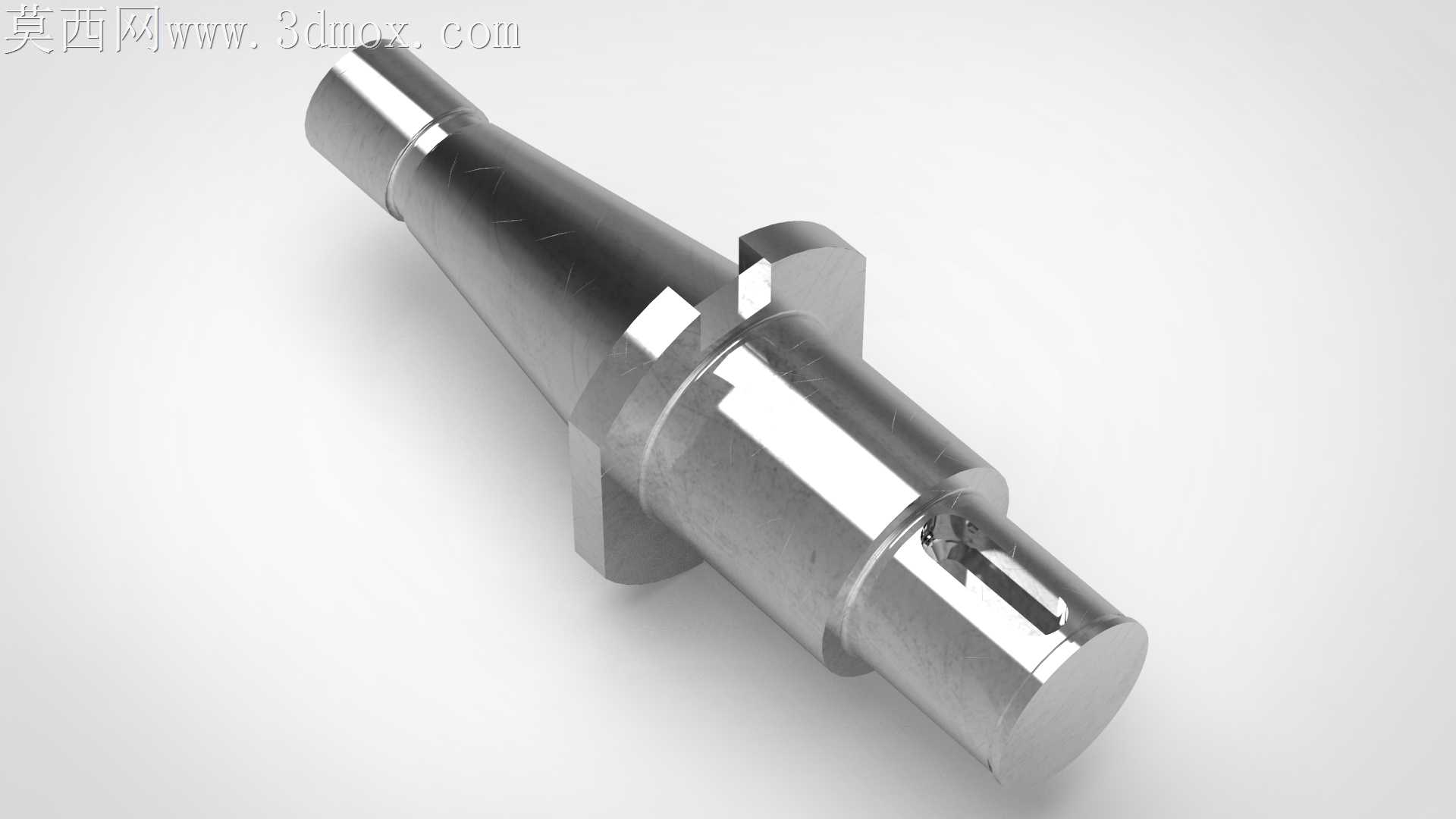

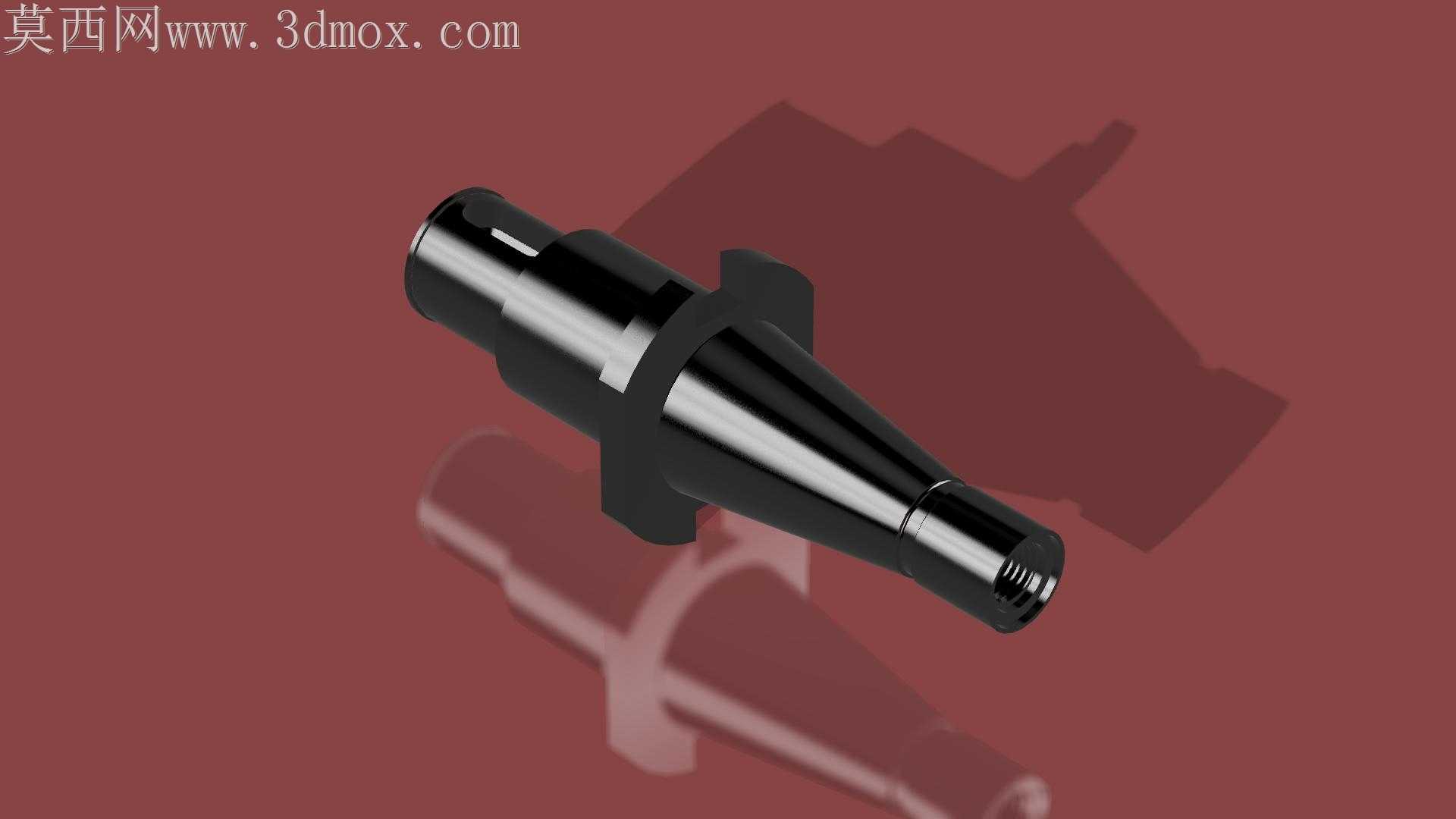

上次车间实训铣削装夹时，旧款钻夹头刀柄和主轴贴合面残留的切削毛刺没清理干净，打0.8mm小孔直接振刀崩了钻头，才想着重新做这套适配常规铣床主轴的钻夹头连接结构。锥面配合段的公差我反复调了三次，一开始按经验给的h6公差，转档到渲染软件时发现曲面衔接处有0.02mm的破面，翻了机床主轴的配合规范才改成带微量过盈的配合值，实际装夹时靠锥面的自锁摩擦力就能抵消大部分钻削轴向力，不用额外打紧拉杆也不会跑位。尾部的内螺纹段我特意留了1.5mm的退刀槽，之前做的同类结构没留退刀槽，车削螺纹时刀尖在根部挤出来的飞边，装拉杆时总卡滞，这次的退刀槽宽度刚好适配标准拉杆的螺纹收尾，不会出现拧不到位的情况。法兰盘上的两个驱动卡槽我做了1°的拔模斜度，之前做的直角卡槽，和主轴端面键配合时，换刀总因为卡槽边缘的磕碰毛刺卡刀，加了微小斜度后，换刀时能自动导正，哪怕卡槽边缘有轻微磕碰变形也不会影响装夹效率。跨软件转档的时候，一开始把Fusion里的模型导去做渲染，锥面和圆柱段的交界线总出现碎面，我把交界位置的圆角从R0.2改成R0.5，既不影响配合精度，又解决了转档破面的问题，渲染出来的金属质感也更贴近实际调质处理后的金属光泽。这套结构没有做多余的减重孔，之前试过在锥柄内部挖空腔减重，实际钻削时刚性不足，钻深孔时振纹明显，这次保留了实心锥柄结构，虽然重量多了两百多克，但钻削时的刚性提升很明显，打3mm以下的小孔也不会出现振刀崩刃的情况。表面粗糙度的标注我特意区分了配合面和非配合面，锥面和主轴贴合的位置要求Ra0.8，其余非配合面Ra3.2就够，不用做多余的抛光处理，兼顾加工成本和使用性能。
