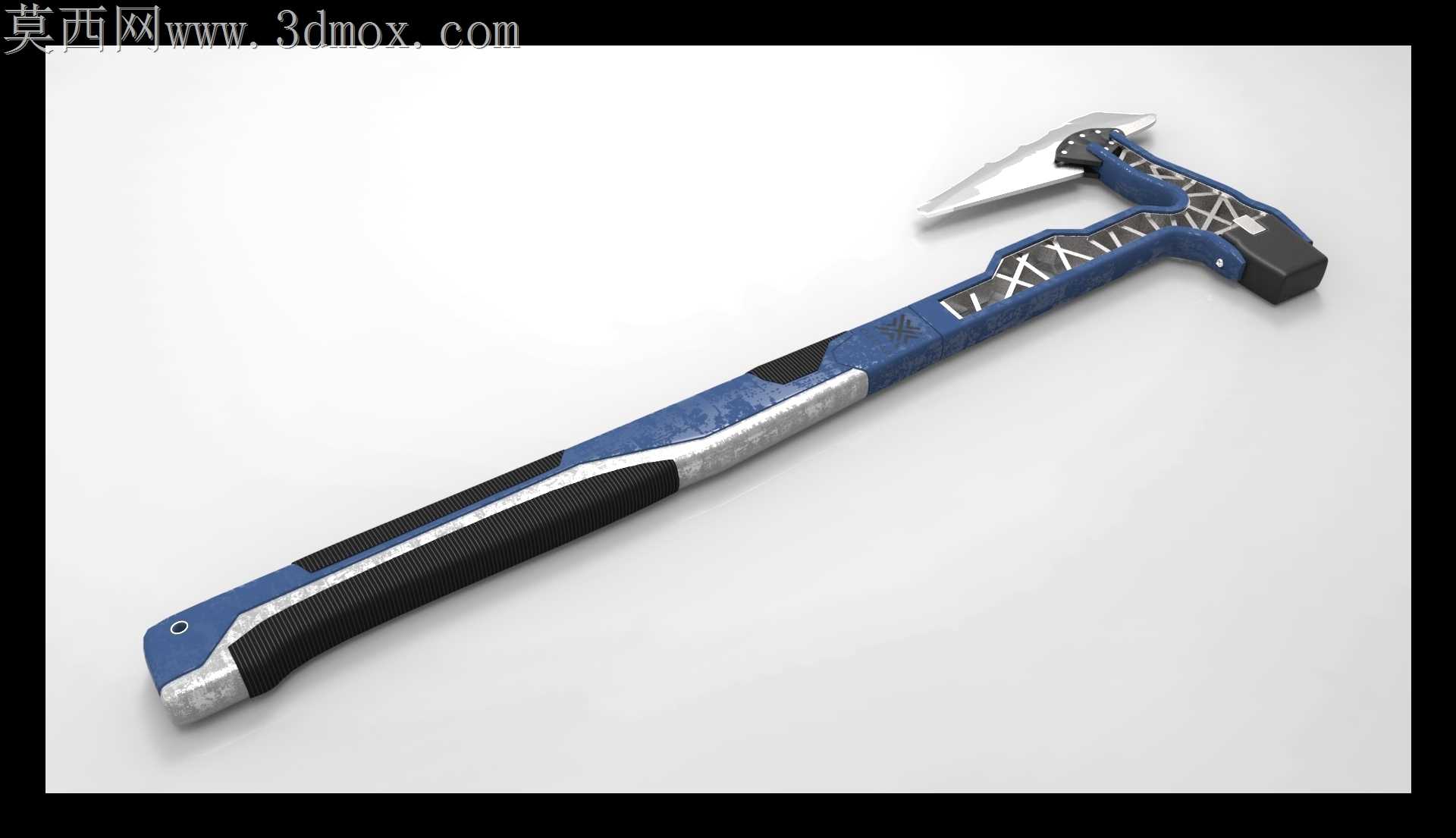

多配色镂空手柄多功能救援斧外观结构设计

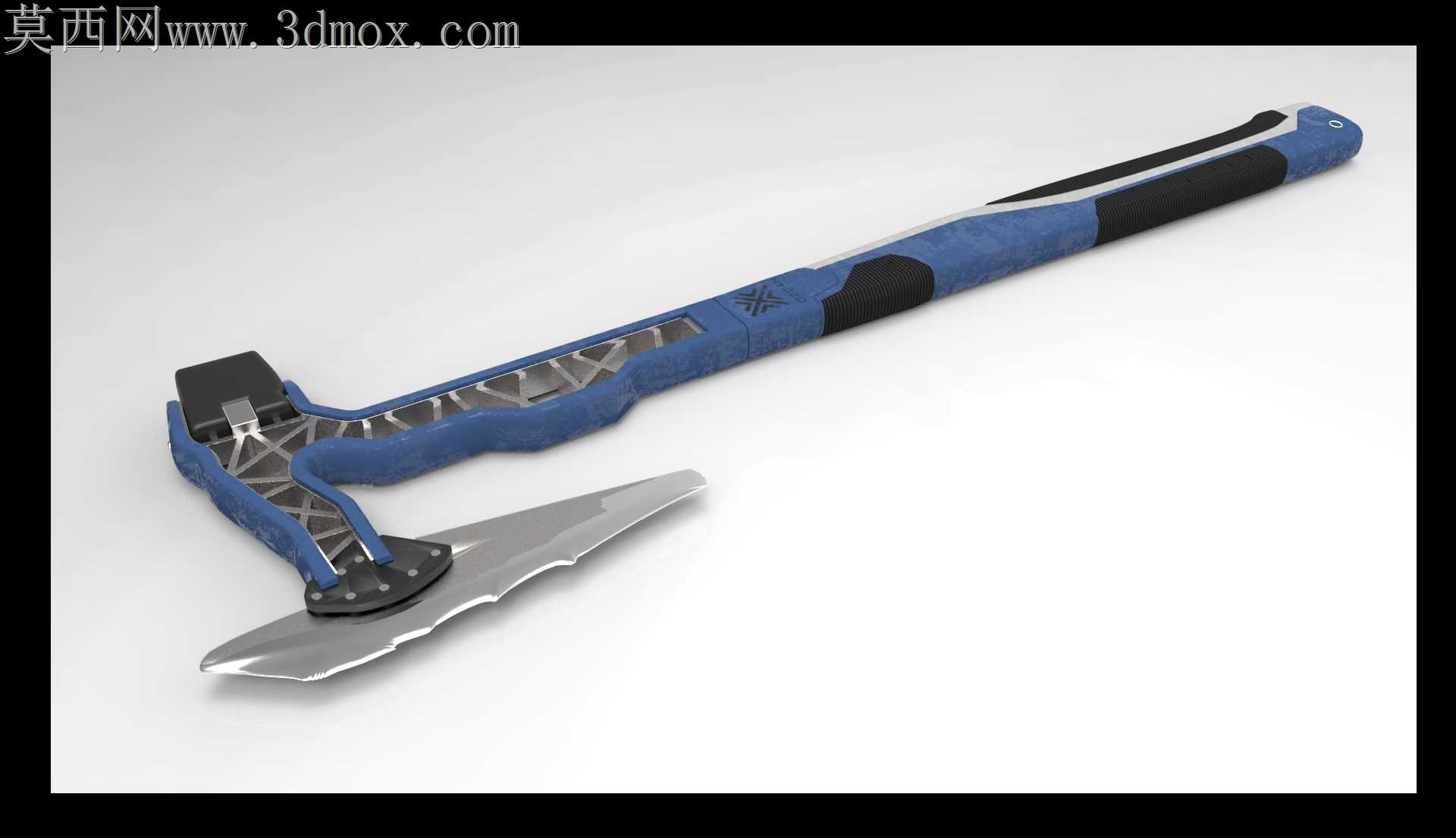

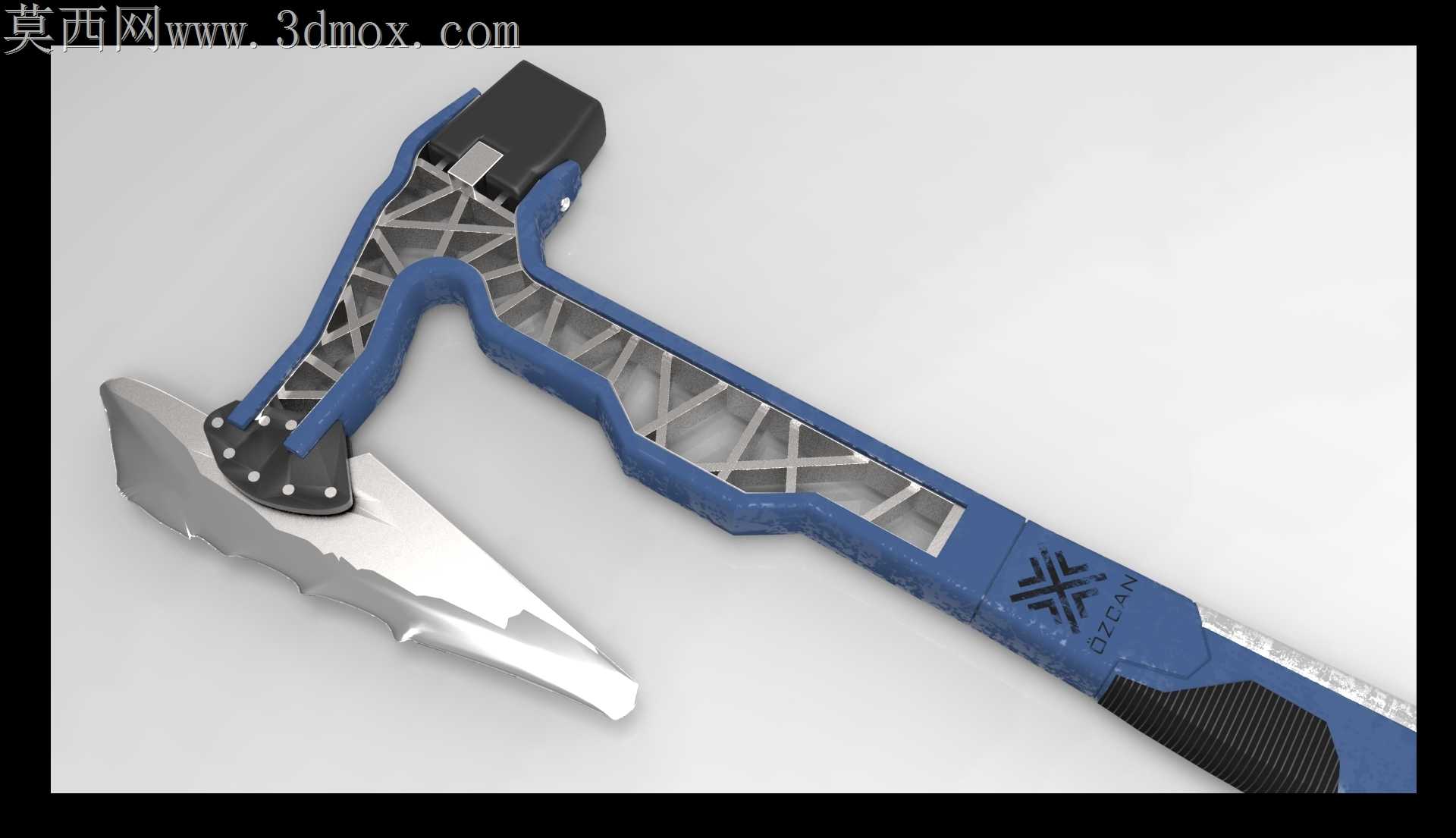

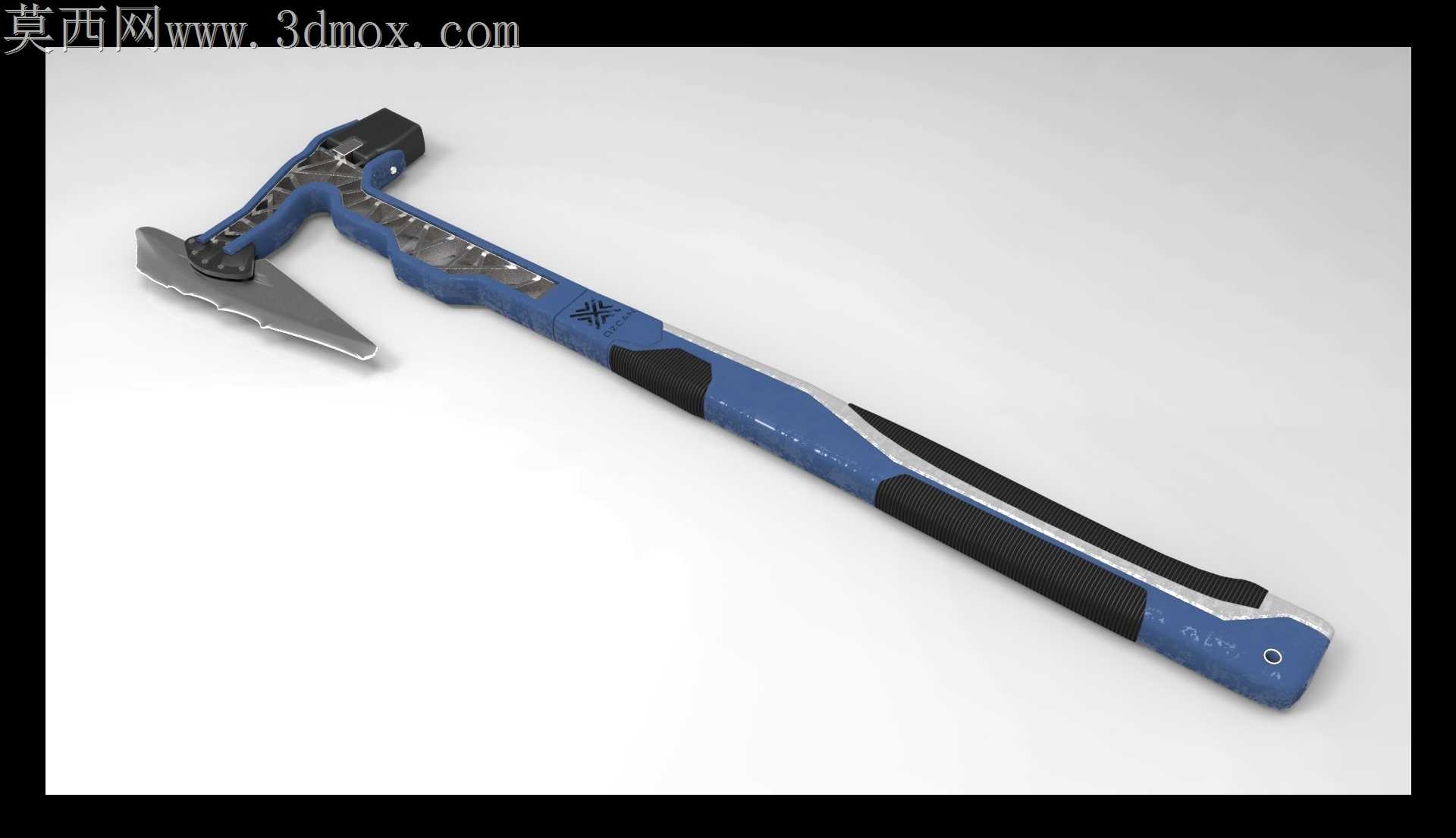

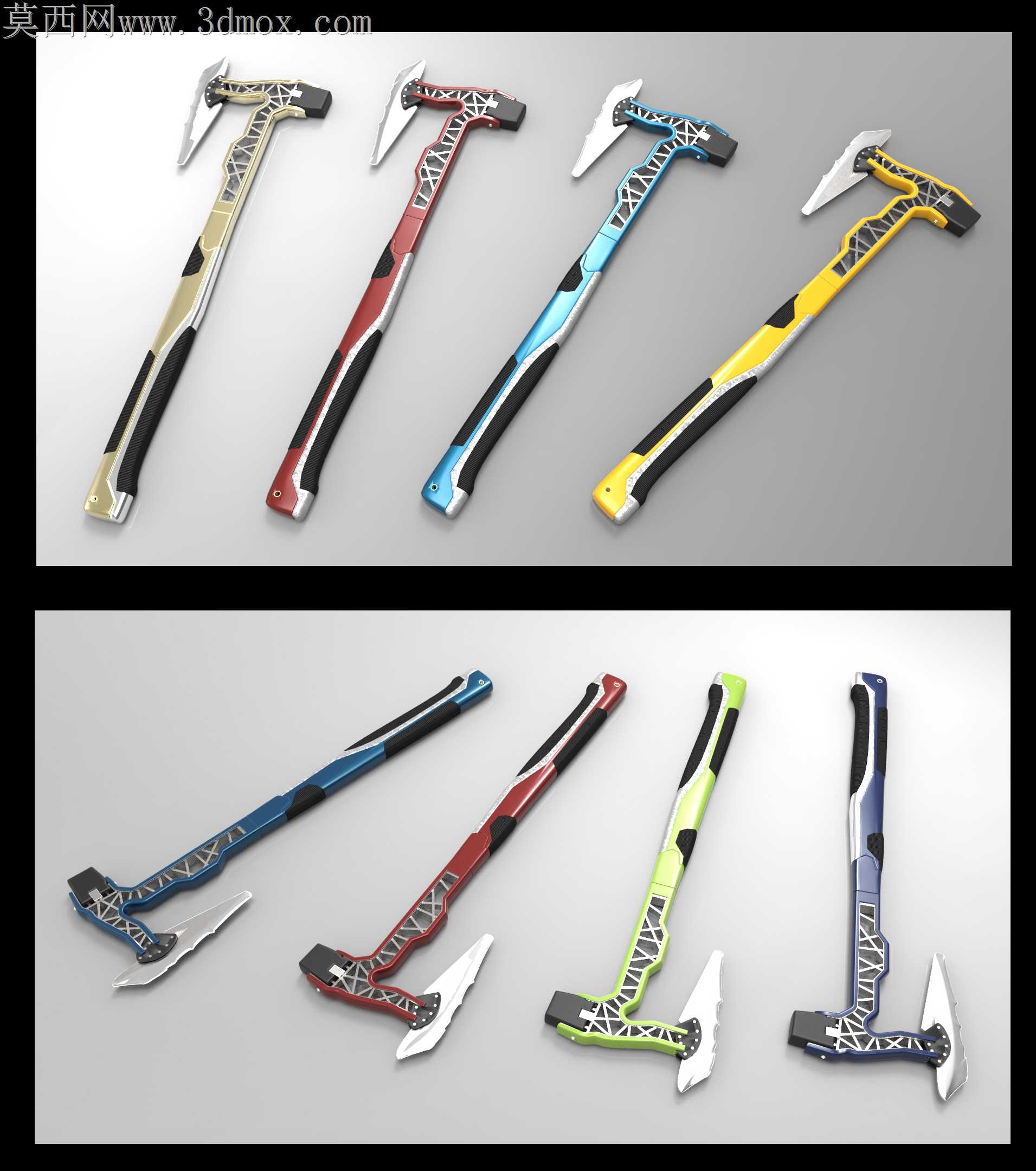

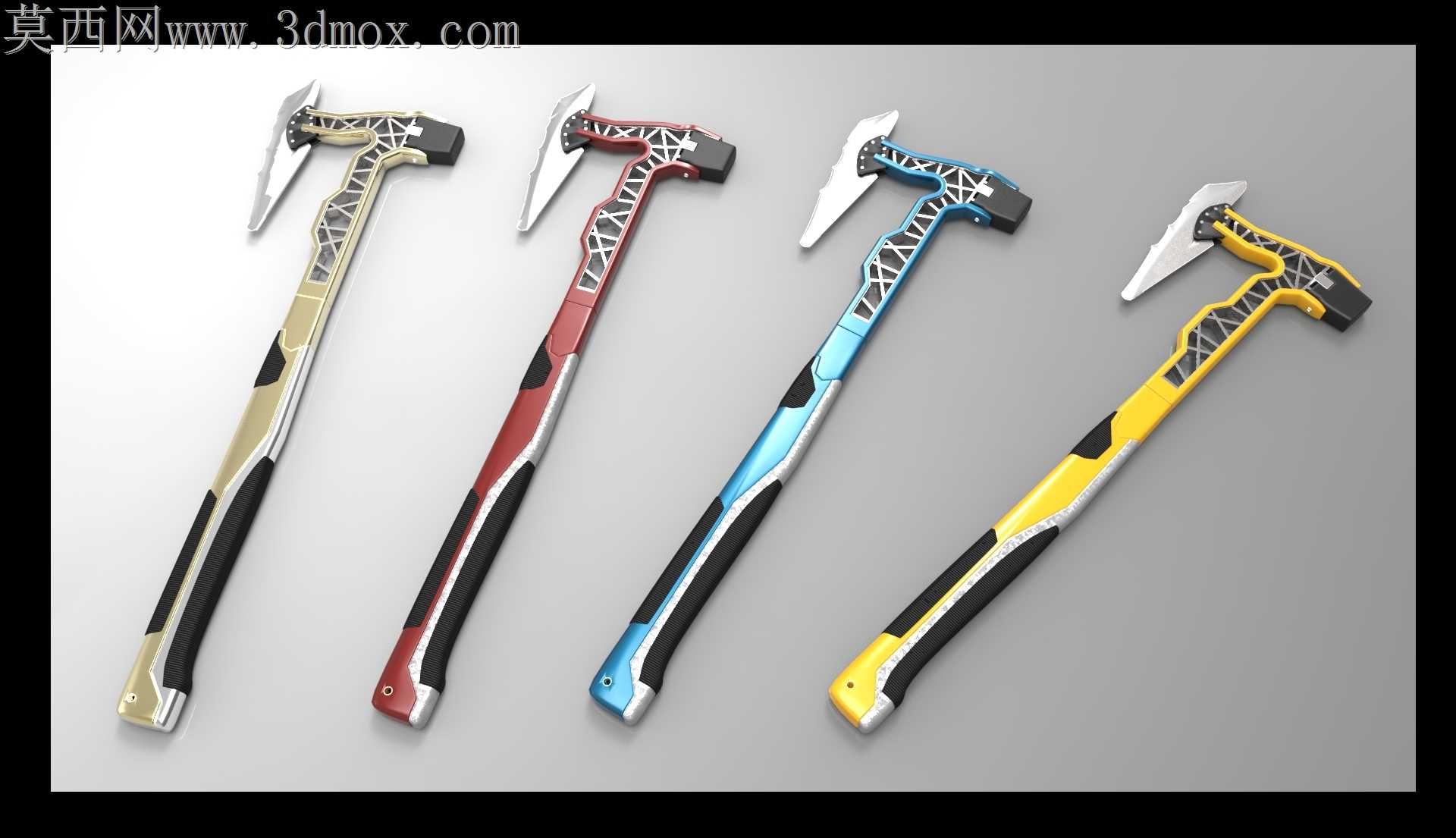

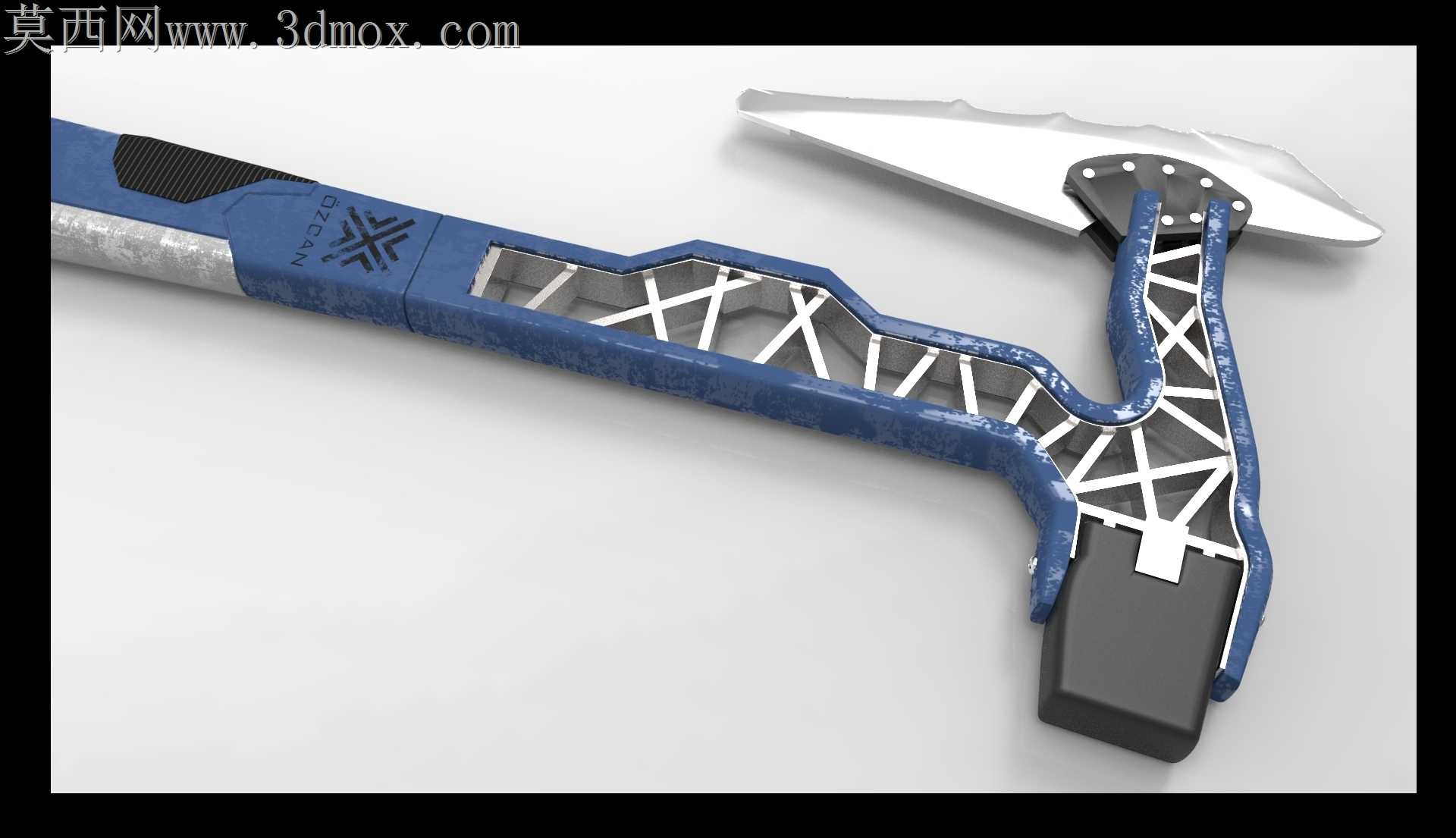

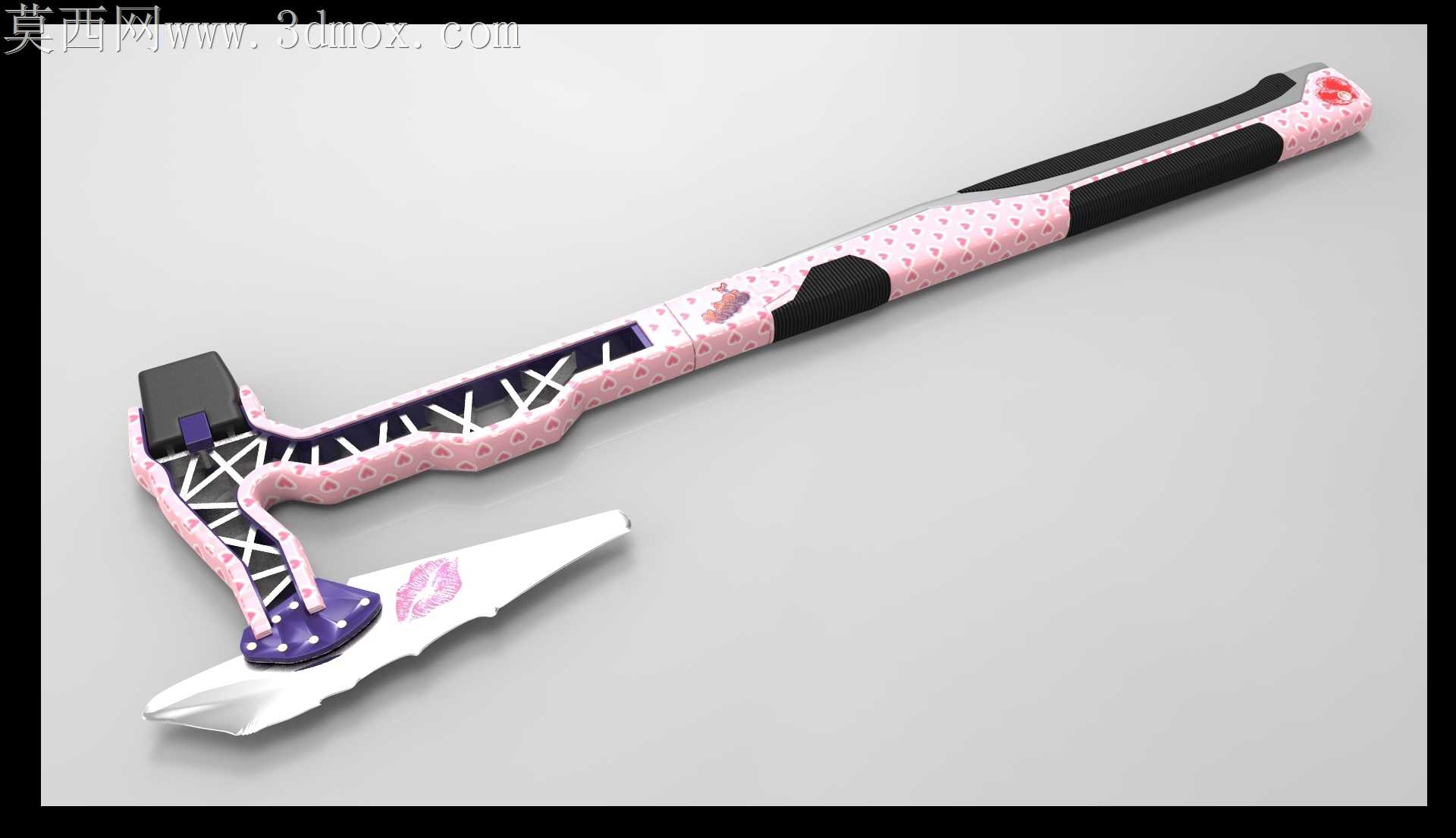

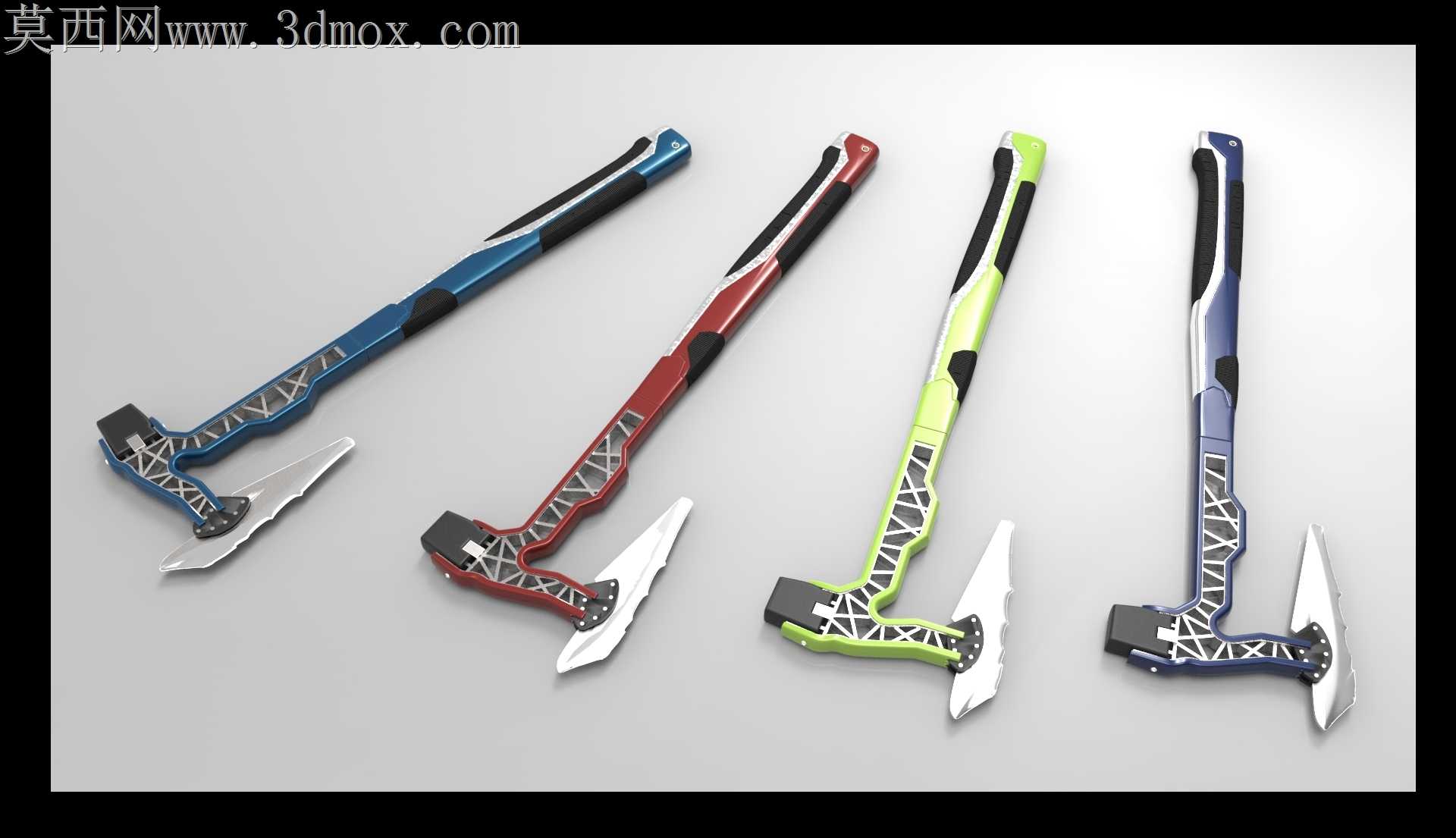

上次打样第一版的时候，斧柄和金属斧头衔接的位置留了0.2mm的公差，冷压装配的时候直接把ABS包胶的柄边挤崩了，毛刺顺着衔接缝往外翻，握的时候刚好卡虎口位置，磨得手疼。后来调整衔接位的过盈量到0.08mm，还在金属嵌件的尾端加了一圈倒扣的防滑齿，压装之后柄材能卡进齿槽里，就算抡着砸混凝土块也不会出现柄头松脱晃荡的问题。最开始做手柄曲面的时候，本来想做全光滑的流线型，打样握感测试才发现，沾了水或者手上沾了木屑的时候，光滑柄面打滑得根本握不住，这才改了现在的镂空骨架结构，骨架凸起的棱刚好卡在指缝位置，握的时候不用刻意攥紧也能稳得住，镂空的位置还能减轻整体重量，长时间举着作业也不会太酸。跨软件转格式的时候踩了不少坑，最开始把STL格式的斧体网格转成实体的时候，破面全集中在斧刃的斜切过渡位置，补了快俩小时的面才把曲率顺过来，后来转STEP和IGES格式的时候，特意把斧刃的小倒角单独做了图层，避免转档之后倒角丢失变成锐边，渲染的时候才发现，不同配色的柄身做分色处理的时候，骨架和包胶的分模线刚好藏在镂空槽的内侧，外观看不到合模线的痕迹，省了后续打磨抛光的不少工序。之前还考虑过在柄尾加个破窗锥的结构，后来算整体重量的时候发现加完之后整斧重心偏后，抡的时候发力不顺，砍劈的时候力矩不对容易震手，权衡之后把破窗锥整合到了斧头顶角的位置，保留功能的同时还能把重心控制在离斧顶三分之一的位置，不管是砍劈还是撬东西都能借上力。握把的包胶位置特意做了不规则的凹凸纹理，不是统一的防滑纹，是顺着握姿的指腹位置做的凸起，握上去刚好贴合手指的弧度，比规则的网格纹防滑效果好，还不会硌得指腹疼。
