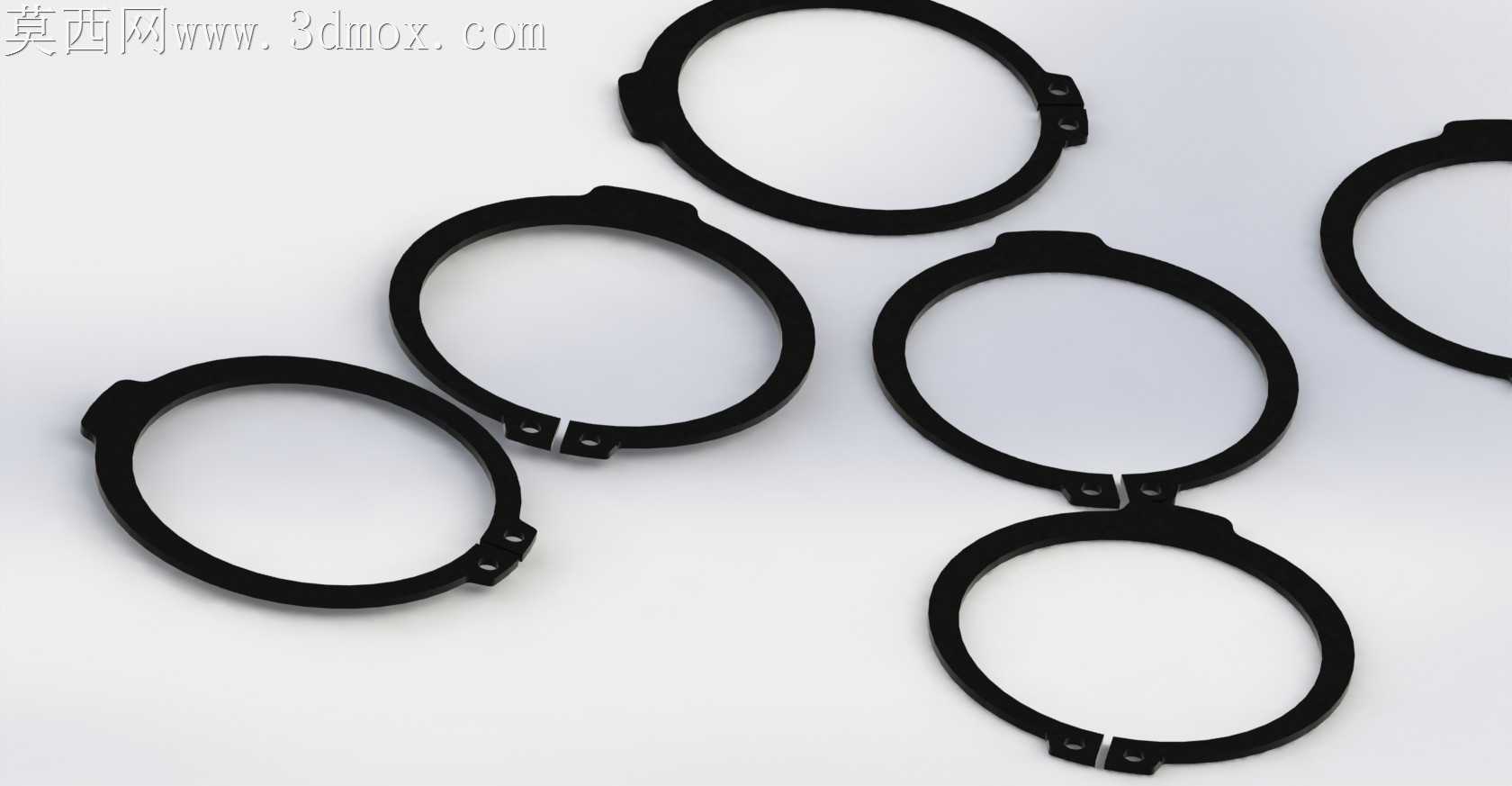

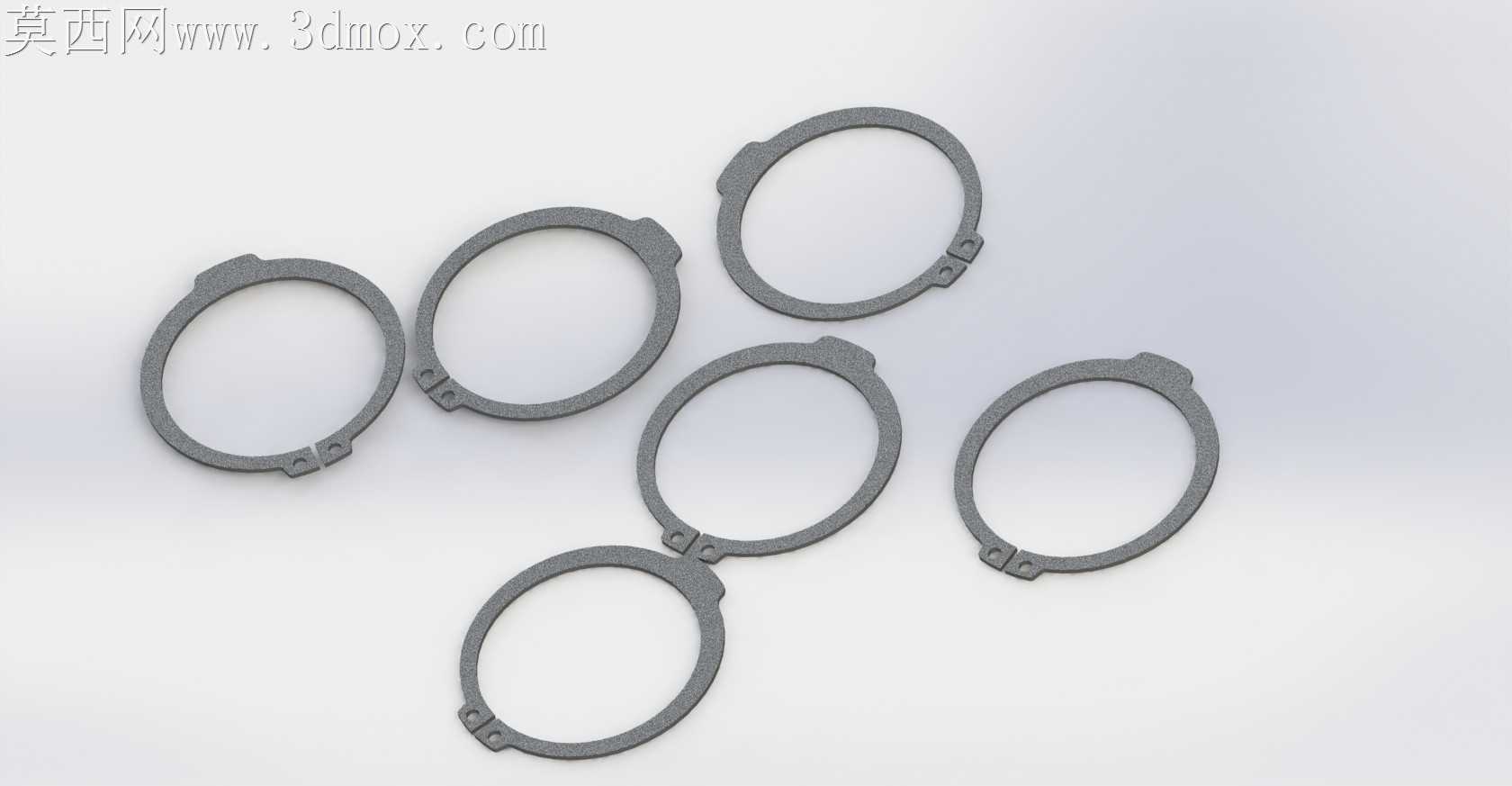

M8规格轴用C形Seeger卡簧结构设计

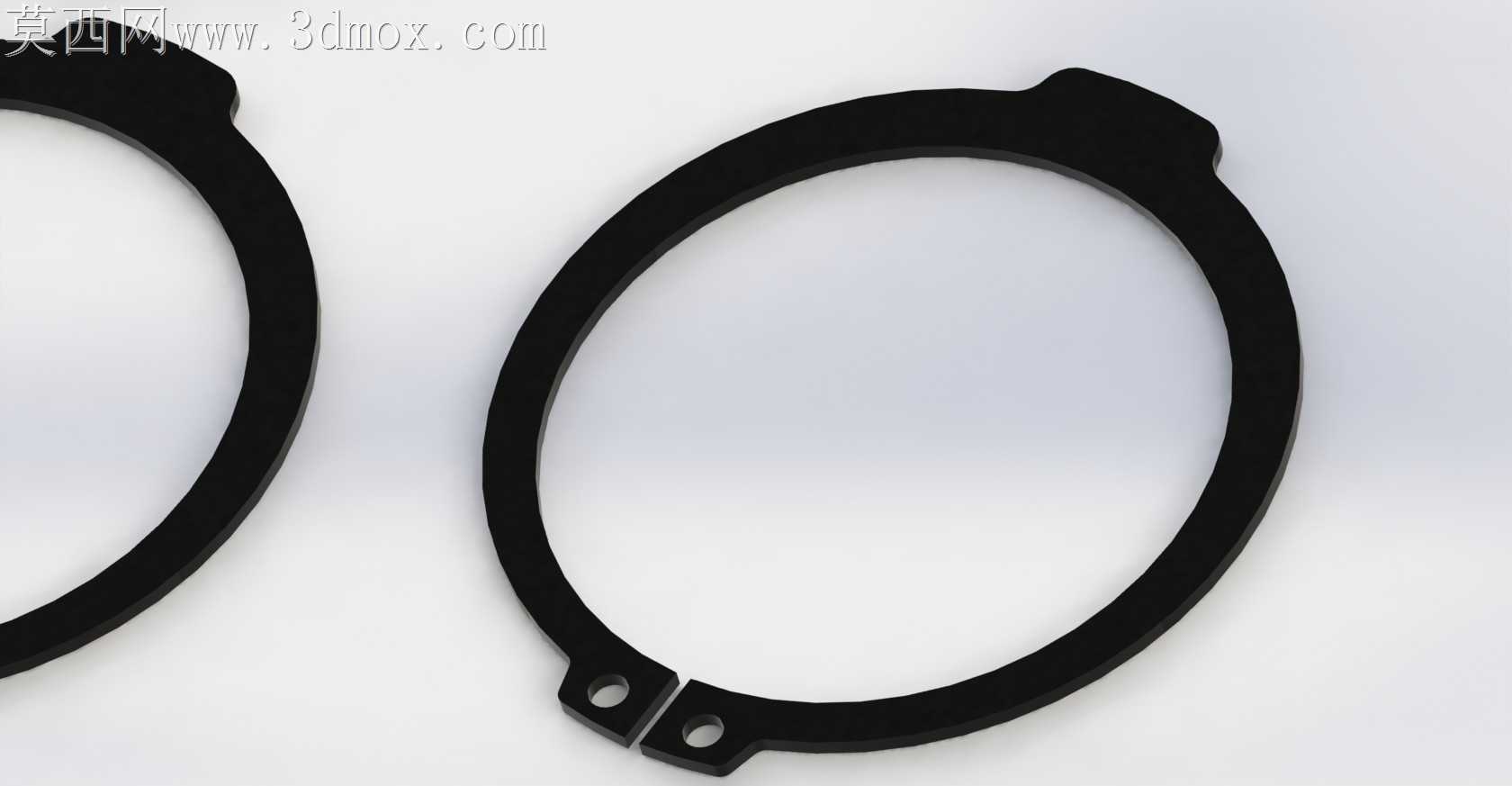

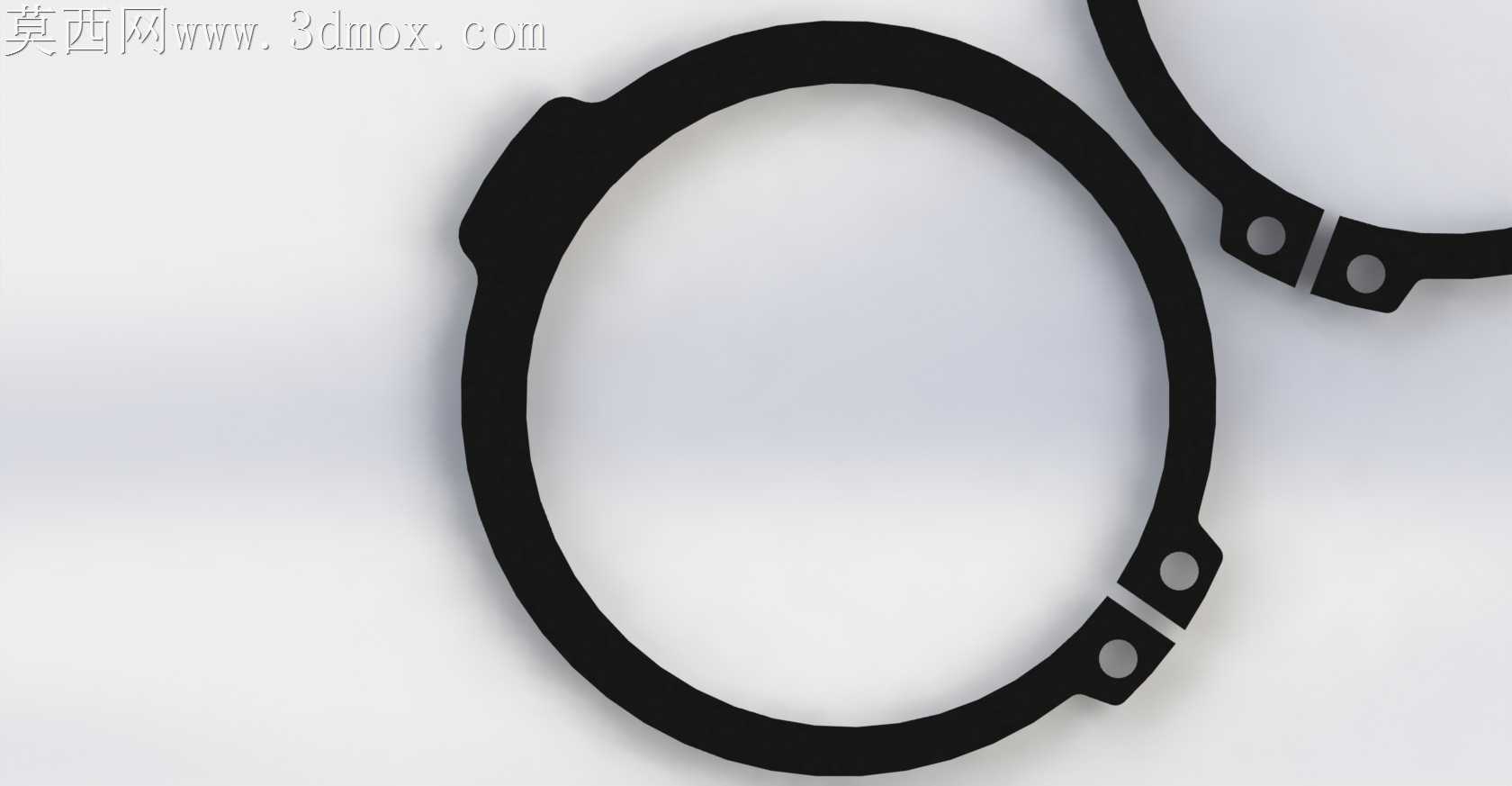

刚拿到M8轴用卡簧的外协打样件时，开口端的冲压毛刺差点刮破劳保手套，两个定位耳孔的同轴度差了0.12mm，装到测试轴上卡入槽位后，转半圈就出现局部卡滞，这才回头调整模型里的细节参数。做这个卡环的时候没走常规的拉伸切除套路，先盯着弹簧钢冲压后的回弹量算余量，65Mn钢带冲裁后开口处会有0.08mm左右的向内回弹，特意把开口间隙在模型里放大了0.1mm，避免冲压后开口收窄卡不进轴槽。两个耳孔的位置特意做了0.03mm的位置度补偿，之前试做的版本耳孔离开口端太近，用卡簧钳撑开的时候耳根处出现应力发白，这次把耳孔中心到环体内壁的距离加了0.2mm，反复做受力仿真确认撑开至装配尺寸时，最大应力落在材料屈服强度的75%区间，不会出现装配断裂。转档的时候踩过坑，最早用中间格式导去渲染软件时，环体边缘的R0.5倒角出现了碎面，后来把倒角的相切约束重新做了一遍，把锐边处的连续曲率调整到G1连续，转出来的文件不管导去哪个工程软件都不会出现破面。标注的时候特意把允许的转角半径标到M0.35，之前车间加工的时候把倒角做太大，卡环卡入槽后轴向窜动量超差，这次把环体的截面厚度公差控制在±0.02mm，和轴上卡簧槽的深度公差做了适配，装上去之后既能允许轴上零件小幅转动，又能挡住零件不会轴向窜动。之前做实训作业的时候见过同学把卡环的内外径搞反，做成孔用卡簧装不上轴，这次特意在模型的非配合面做了极小的标识凸点，方便装配的时候快速区分轴用孔用，不会拿错件。量产的时候考虑到冲压模具的磨损，把环体外圆的尺寸做了0.05mm的负公差预留，模具冲裁几千件之后磨损的余量刚好能补上，不用频繁修模。卡环本身看着是个简单的环形件，真要做到装配顺畅、反复拆装不形变，每个小尺寸的公差都得抠到位，耳孔的倒角特意做了0.2mm的沉角，卡簧钳的尖端插进去的时候不会刮掉孔边的镀层，盐雾测试的时候也不容易从孔边开始生锈。
