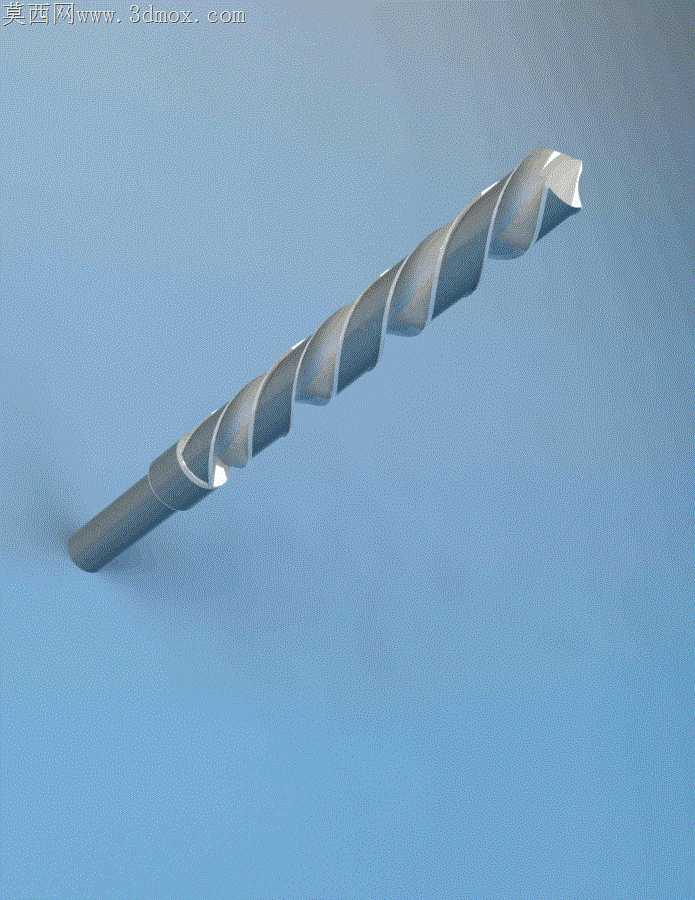

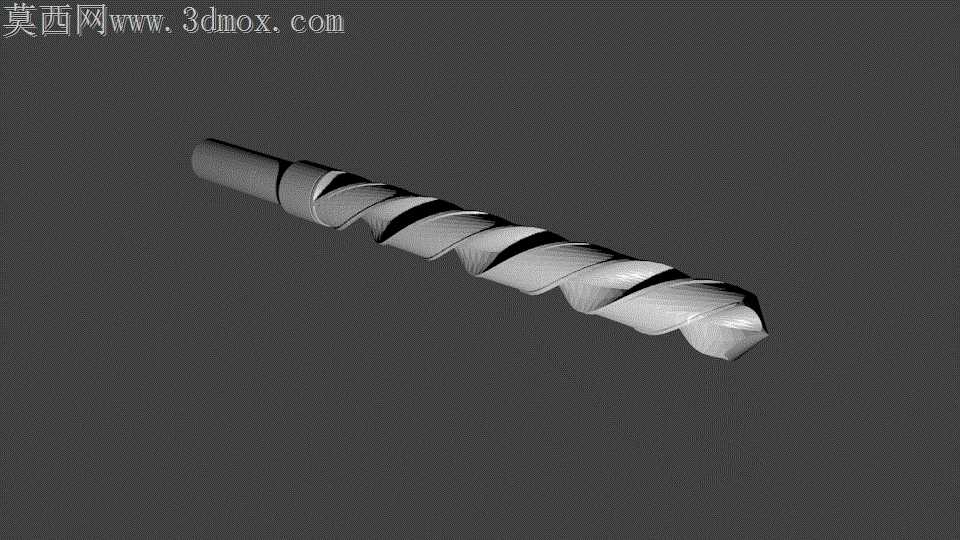

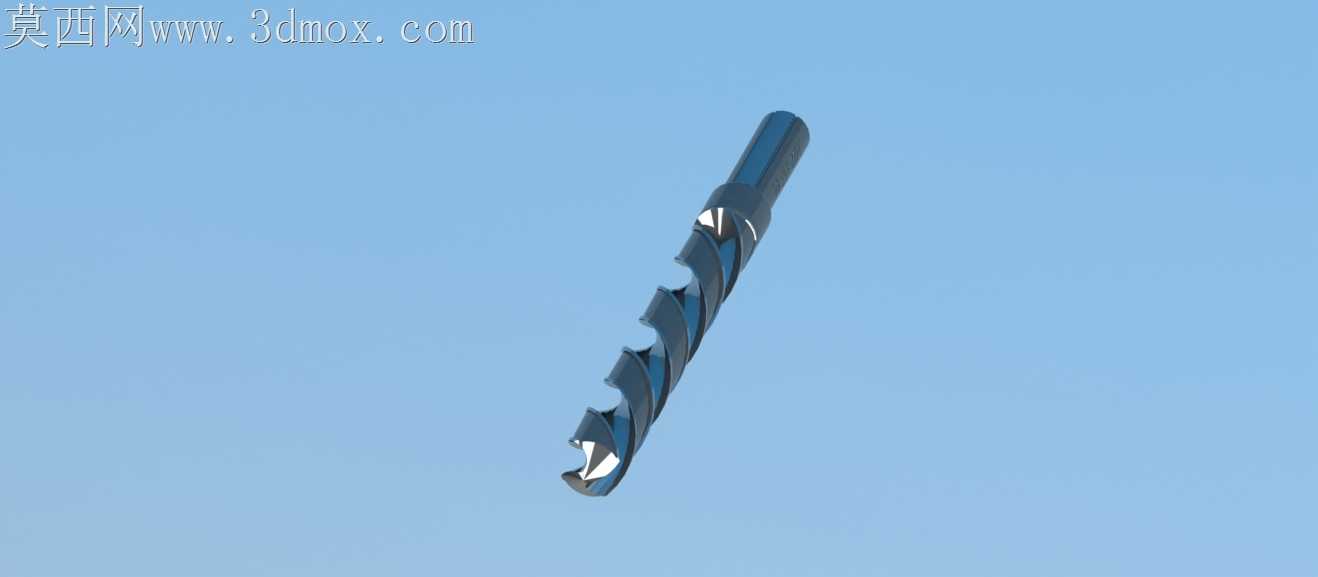

0.5英寸高速钢麻花钻结构设计

上次车间给外协件打定位孔，普通钻头刚切到调质层就崩了横刃，孔口翻出的毛刺刮花了工件表面的喷涂层，返工磨了半天才交差，回来就想着重新做款适配常规台钻的0.5英寸麻花钻。一开始画螺旋槽的时候没注意排屑间隙，导程设得太密，切下来的钢屑卡在槽里转两圈就堵死，连带着钻尖温度骤升烧蓝了刃口，后来反复调整螺旋角到30度，特意把槽根的圆角做了加大处理，让卷曲的铁屑能顺着槽型顺畅排出来，不会在孔底反复挤压刮伤内壁。做横刃修磨的时候卡了好久，标准麻花钻的横刃太长，轴向阻力大，新手进给稍用力就会晃偏，我特意把横刃磨出了不对称的分屑槽，钻尖的顶角也做了微调，切45号钢的时候不用反复抬钻排屑，进给手感顺了很多，钻出来的孔圆度误差能控制在0.02毫米以内。跨软件转档的时候踩了坑，一开始把刃口的锐边直接导成了0.1毫米的圆角，导成STEP格式后刃口的曲面出现了碎面，导入加工编程软件的时候选不上连续的加工面，后来把刃口的过渡改成了G1连续的小斜面，既保留了刃口的切削锋利度，又避免了转档后的曲面破面问题。考虑到量产的成本问题，没有做太复杂的涂层结构，只在钻柄部分做了防滑的扁尾设计，装夹在钻夹头里不会打滑空转，哪怕是小功率的台钻也能稳稳夹持，不会因为扭矩过大转飞钻头。之前做实训教学演示的时候，学生总搞不清钻头后角的磨削角度，我特意在模型里把后角的参考面做了隐性的基准标识，不用额外标注就能看清刃磨的角度参考，不管是给金工实训做演示模型，还是给五金刀具厂做开模前的结构验证，都能直接用。钻芯厚度做了渐变处理，从钻尖到钻柄逐渐加厚，既保证了钻尖的切削锋利度，又提升了钻身的整体刚性，钻深孔的时候不会因为钻身太细出现颤纹，孔壁的光洁度比普通同规格钻头高两个等级。
