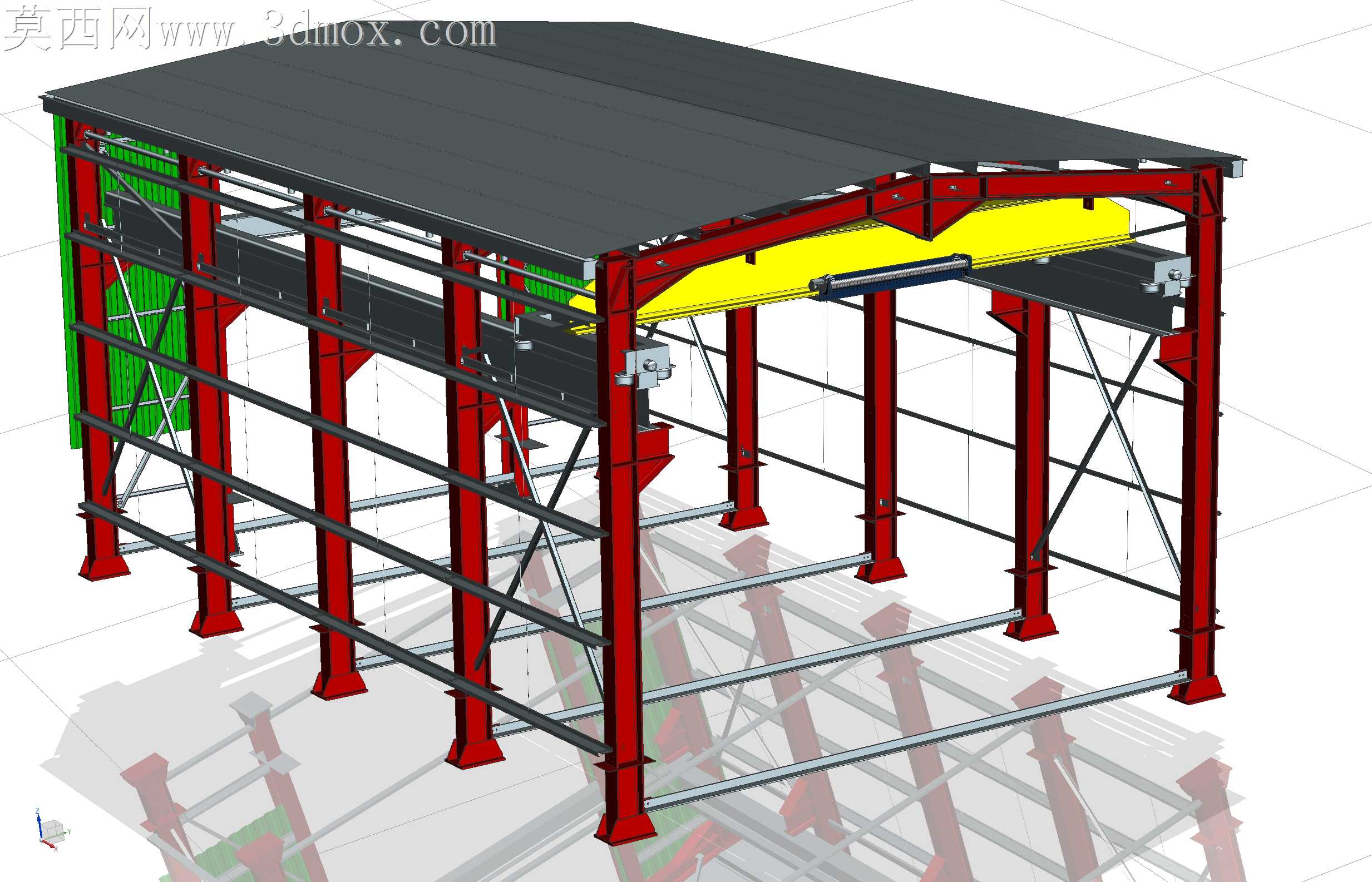

符合BS5950标准的单跨钢龙门架结构设计

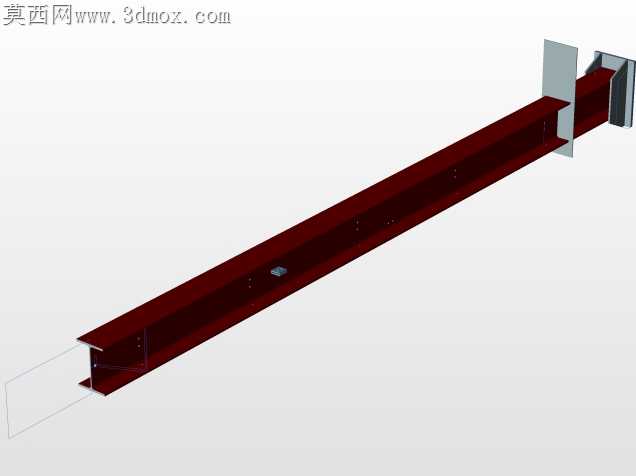

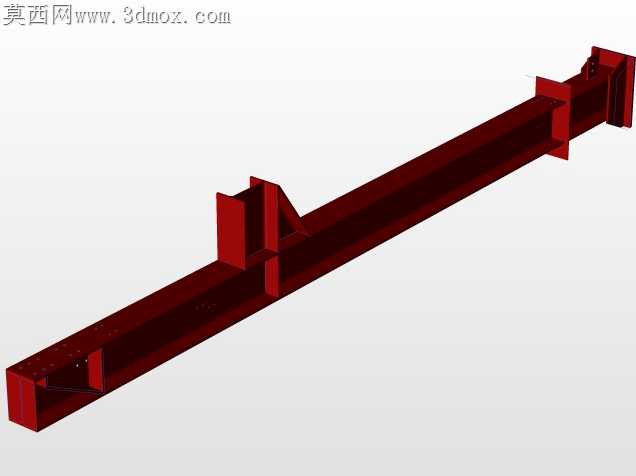

刚拿到这个项目需求时，最先要解决的是支腿底板与预埋锚栓的配合公差问题，现场安装时如果底板孔位偏差超过2mm，高空调整支腿垂直度会耗费大量工时，我特意把支腿与主梁连接的法兰盘预留了1.5mm的配焊余量，避免工厂预制焊接变形带来的装配错位。做结构验算时完全对照BS 5950-1-2000的规范要求，16m跨度的主梁挠度控制在跨度的1/1000以内，特意把主梁的加劲肋间距调整到1.2m，比常规通用设计加密了20%，就是考虑到户外作业时突发阵风带来的动载冲击，不会出现腹板局部失稳的问题。

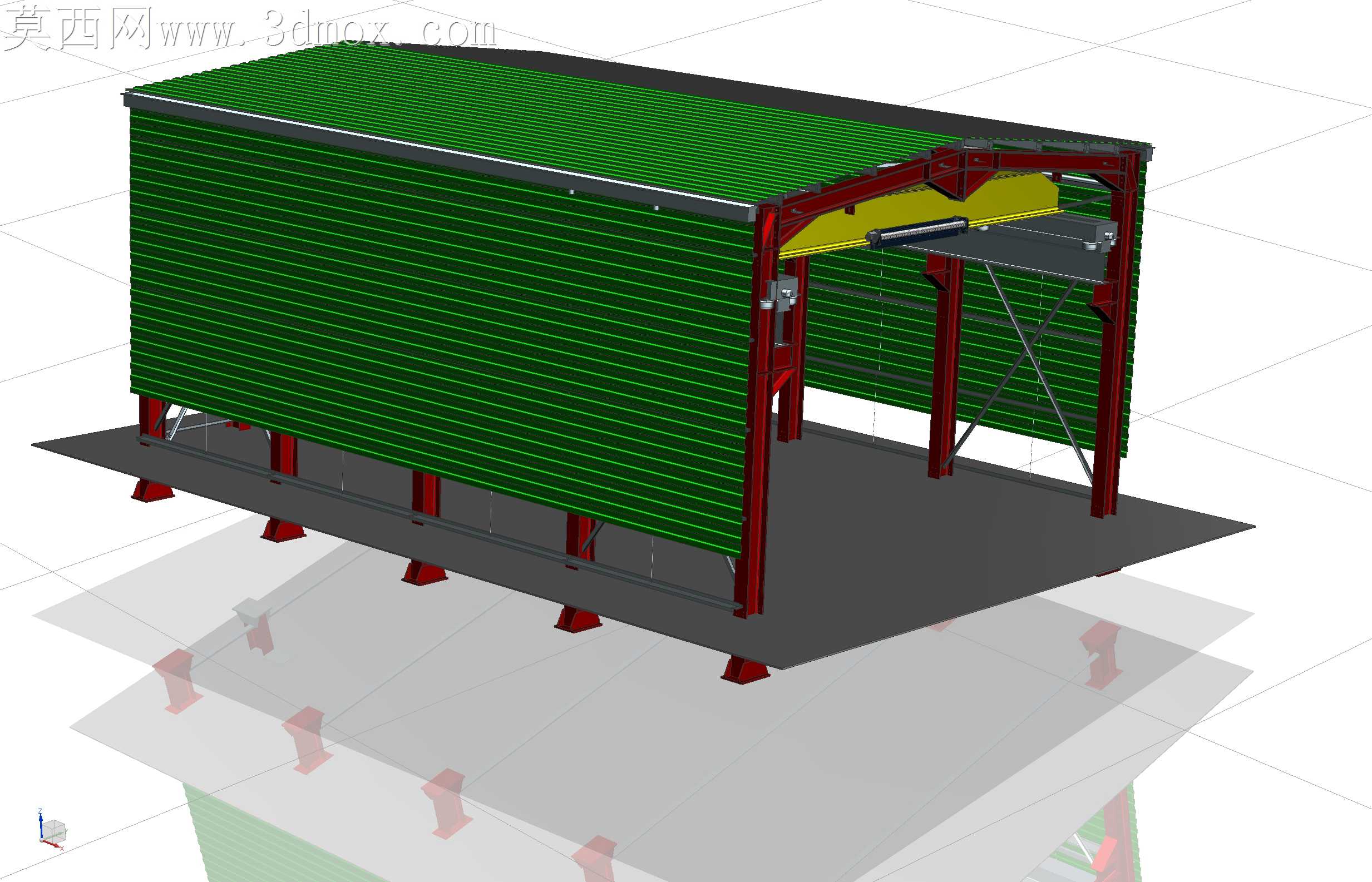

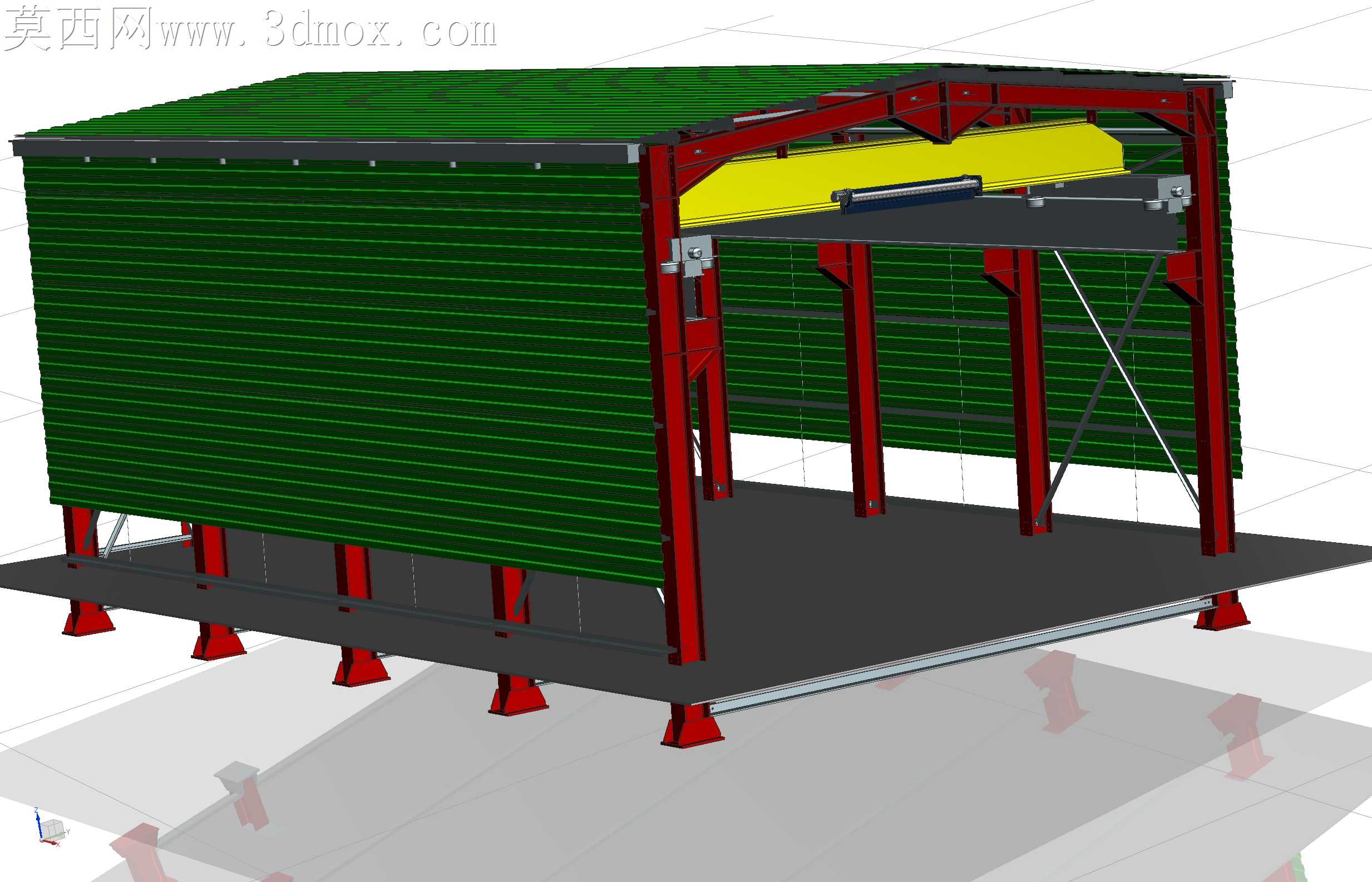

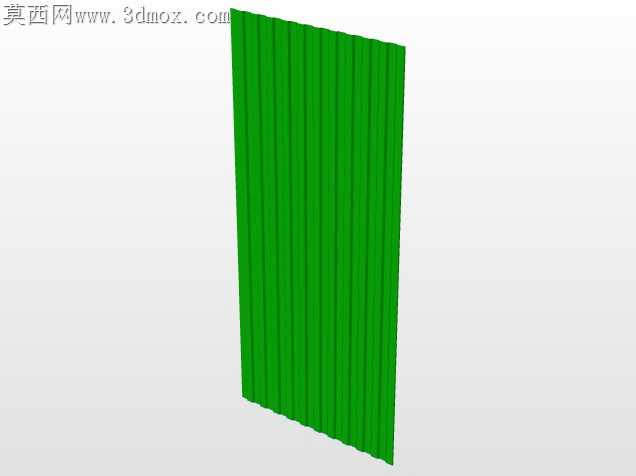

之前做同类结构时踩过转档的坑，这次跨软件导出时特意把波纹围护板的曲面做了分层简化，避免转档后出现面丢失、破面的问题，围护板采用绿色波纹钢板，和红色刚架做了明确的材质分层，后期做有限元分析时可以直接隐藏围护结构，单独验算刚架的受力，不用再重新清理模型。顶部的防雨棚做了5%的双向排水坡度，不会出现雨季积水增加额外荷载的情况，支腿底部的支座加劲肋对应每个锚栓位置做了放射状布置，把锚栓的拉力均匀传递到支腿腹板，不会出现底板局部压溃的问题。

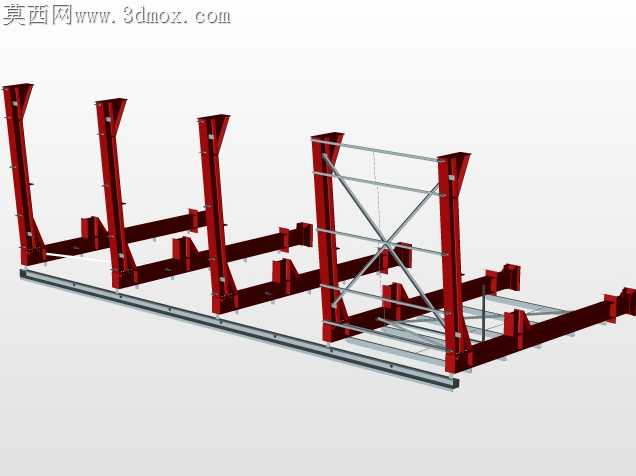

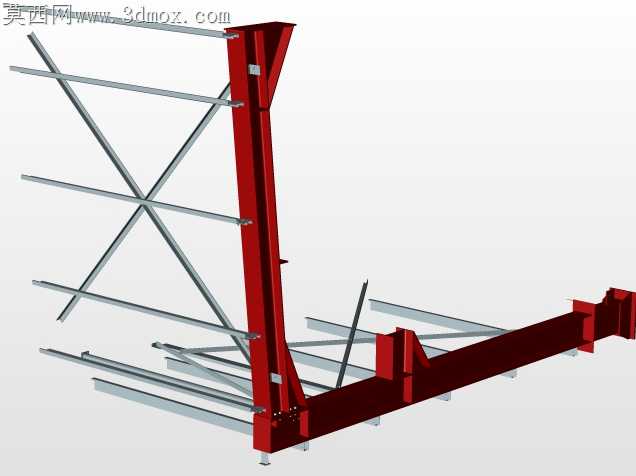

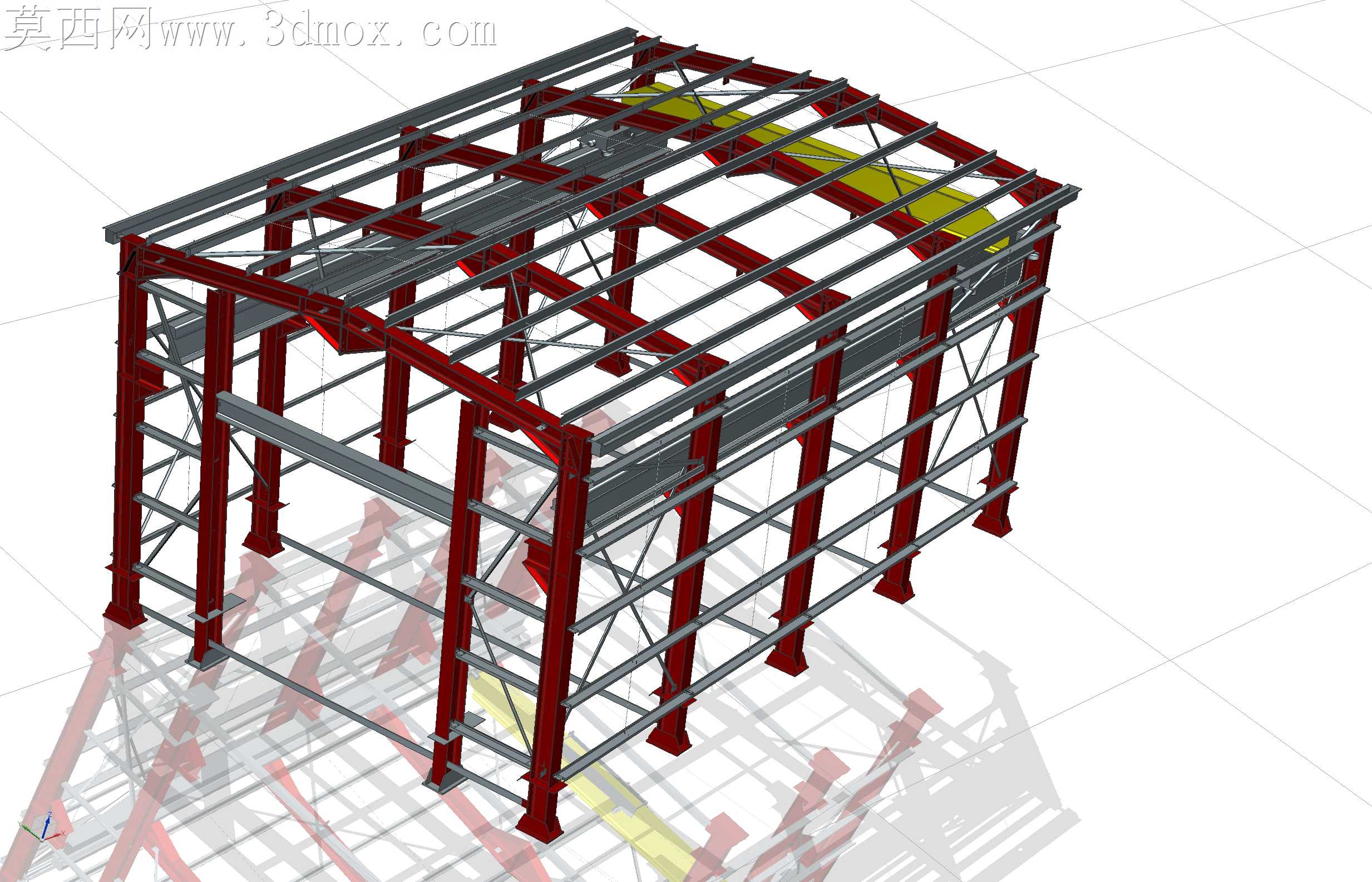

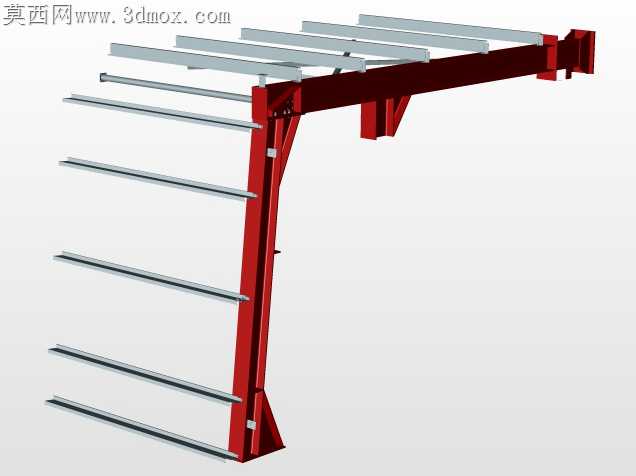

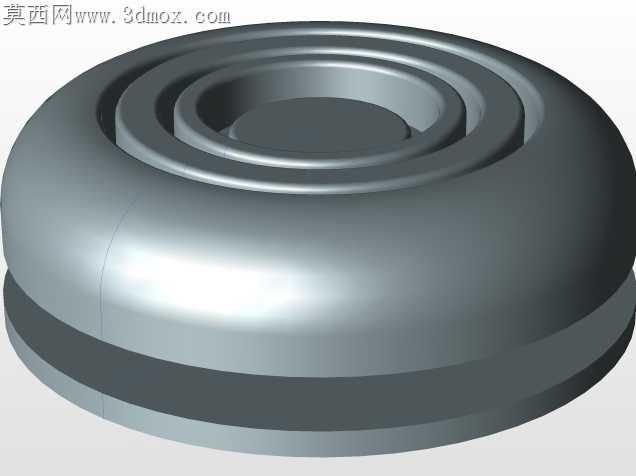

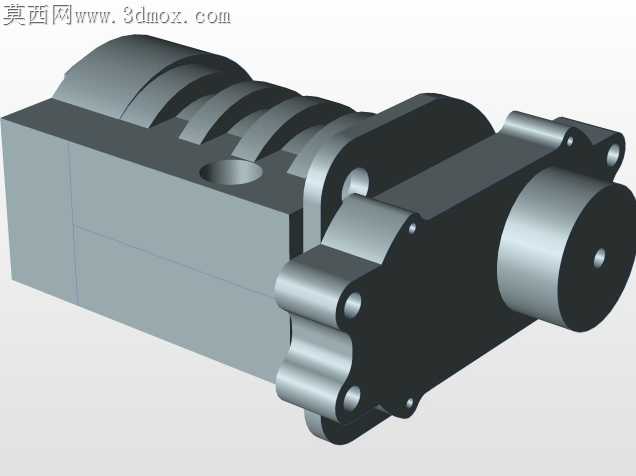

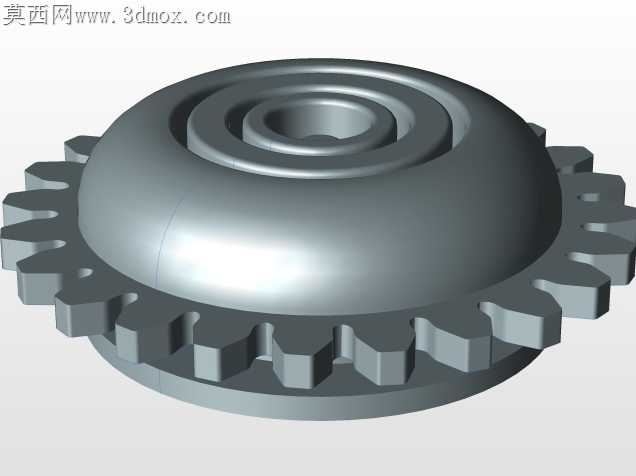

桥式起重机的运行轨道特意做了20mm的侧向调整余量，现场安装轨道时可以微调对齐，避免卡轨问题，柱间的交叉支撑采用不等边角钢，长细比控制在150以内，完全符合规范的刚度要求，不会出现大风下的支撑颤振。之前做实训项目时见过有人把龙门架的柱脚做成铰接，遇到横向荷载时支腿变形过大，这次我把柱脚设计成刚接，锚栓采用8.8级高强度螺栓，预埋深度满足抗拔要求，8m的高度下柱顶侧移控制在高度的1/1000以内，就算满负荷起吊时也不会有明显的晃动感。

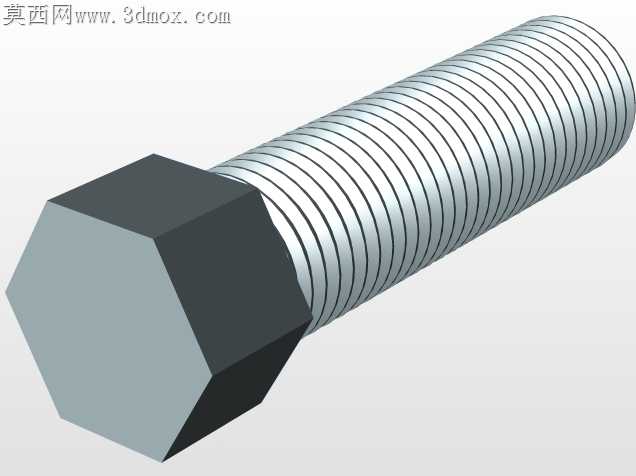

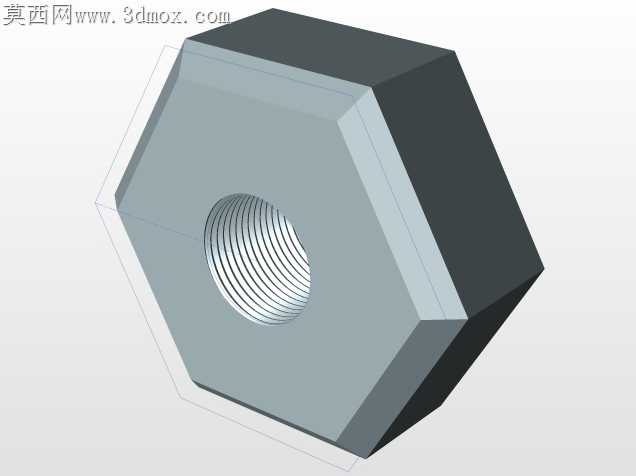

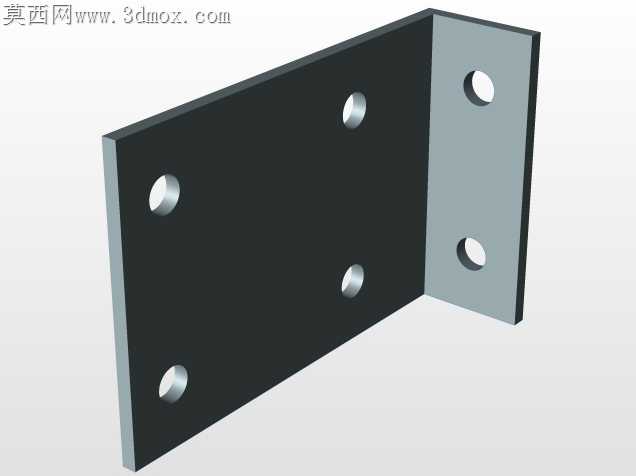

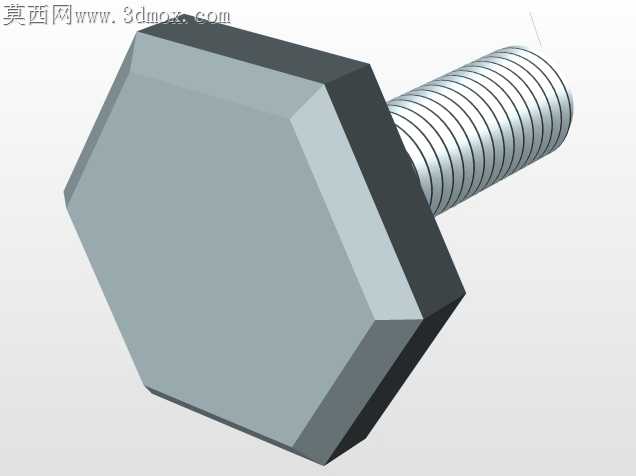

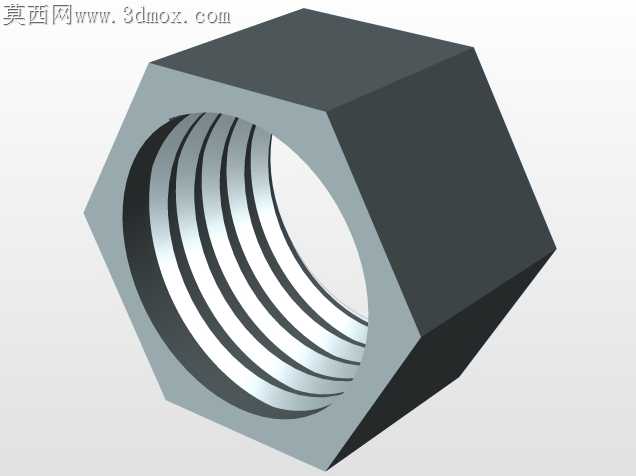

做这个模型的时候特意把每个连接节点的螺栓都做了简化建模，不是笼统的块体，后期出加工图时可以直接统计螺栓数量，不用再重新核对节点。主梁上的起重机运行限位做了明确的位置标识，现场安装时不用再反复测量定位，围护结构的固定螺栓间距控制在300mm，沿海地区使用时也不会被强风掀开板材。有次帮客户整改旧龙门架，发现旧结构没有做检修爬梯的预留接口，后期加装破坏了刚架的防腐层，这次我在端部支腿位置预留了爬梯的连接耳板，不用后期现场焊接破坏漆面。整个结构的材质都采用Q235B钢材，焊接要求全熔透的位置都在模型里做了标注，工厂加工时可以直接对应工艺要求，不用再反复沟通技术细节。
