怀特差动滑轮起重吊具结构设计

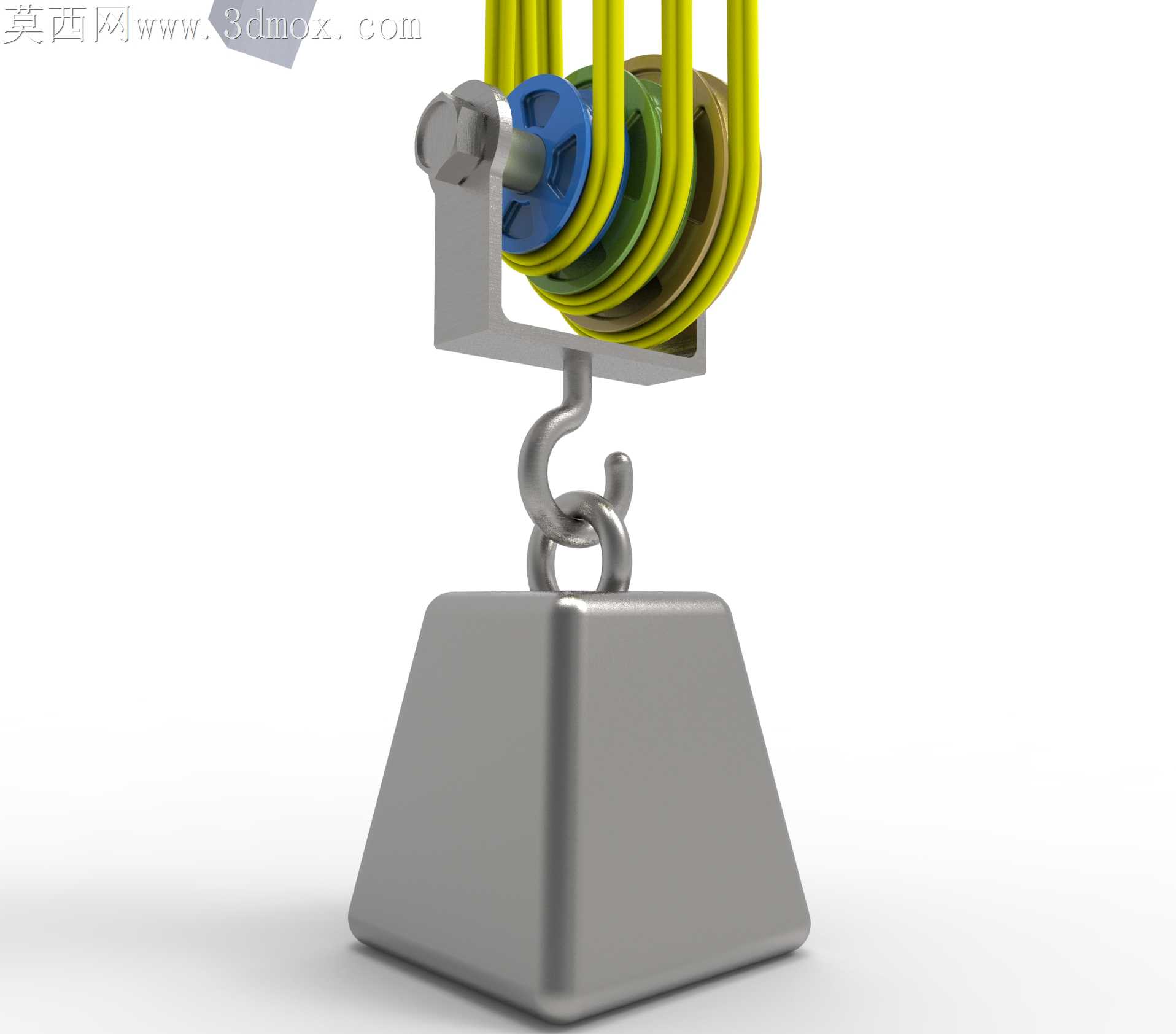

上次在金工实训做手动起重件的时候，一开始没注意滑轮槽的同轴度偏差，绕上尼龙绳试拉的时候直接出现了跳绳卡滞的问题，磨出来的槽边毛刺还刮断了两束绳股，后来翻了老的机械设计手册才摸到怀特滑轮的设计门道。这次做这套结构的时候，特意把两个同轴固定的滑轮槽径差做了反复校核，没有直接用等径槽的常规葫芦设计，而是把上滑轮组的两个槽按奇数偶数序列做了直径配比，绳索的绕向特意做了防脱限位，避免拉动的时候绳索从槽边滑出。一开始在不同软件间转档的时候，绳索的柔性体特征出现了路径偏移，后来把绳索的引导路径和滑轮槽的基准轴做了全约束绑定，才解决了转档后绳索错位的问题。做结构取舍的时候，没有为了追求外观把吊钩的防脱卡簧做简化，反而特意把上下吊钩的承重接触面做了圆角过渡，避免应力集中导致的承重断裂。拉动操作杆的时候，特意把操作力的传导路径做了顺滑处理，不会出现拉动到半程卡滞的问题，配重块的挂接位置也做了对中设计，起吊的时候不会出现偏载晃荡的情况。之前做普通滑轮组的时候总遇到省力比和拉绳行程不匹配的问题，这次特意把槽径的差值控制在合理范围，既保证了足够的省力倍率，也不会因为拉绳行程太长导致操作效率太低。槽的表面粗糙度特意做了模拟处理，不会因为太光滑出现绳索打滑，也不会因为太粗糙加速绳索的磨损。上下滑轮的支架没有用薄钣金折弯的结构，而是做了一体成型的架体，避免焊接变形导致的滑轮轴倾斜，试做运动验证的时候，连续拉动几十次都没有出现绳索乱绕的情况，操作杆的握持端也做了配重平衡，松手的时候不会因为自重突然回转打到人。
