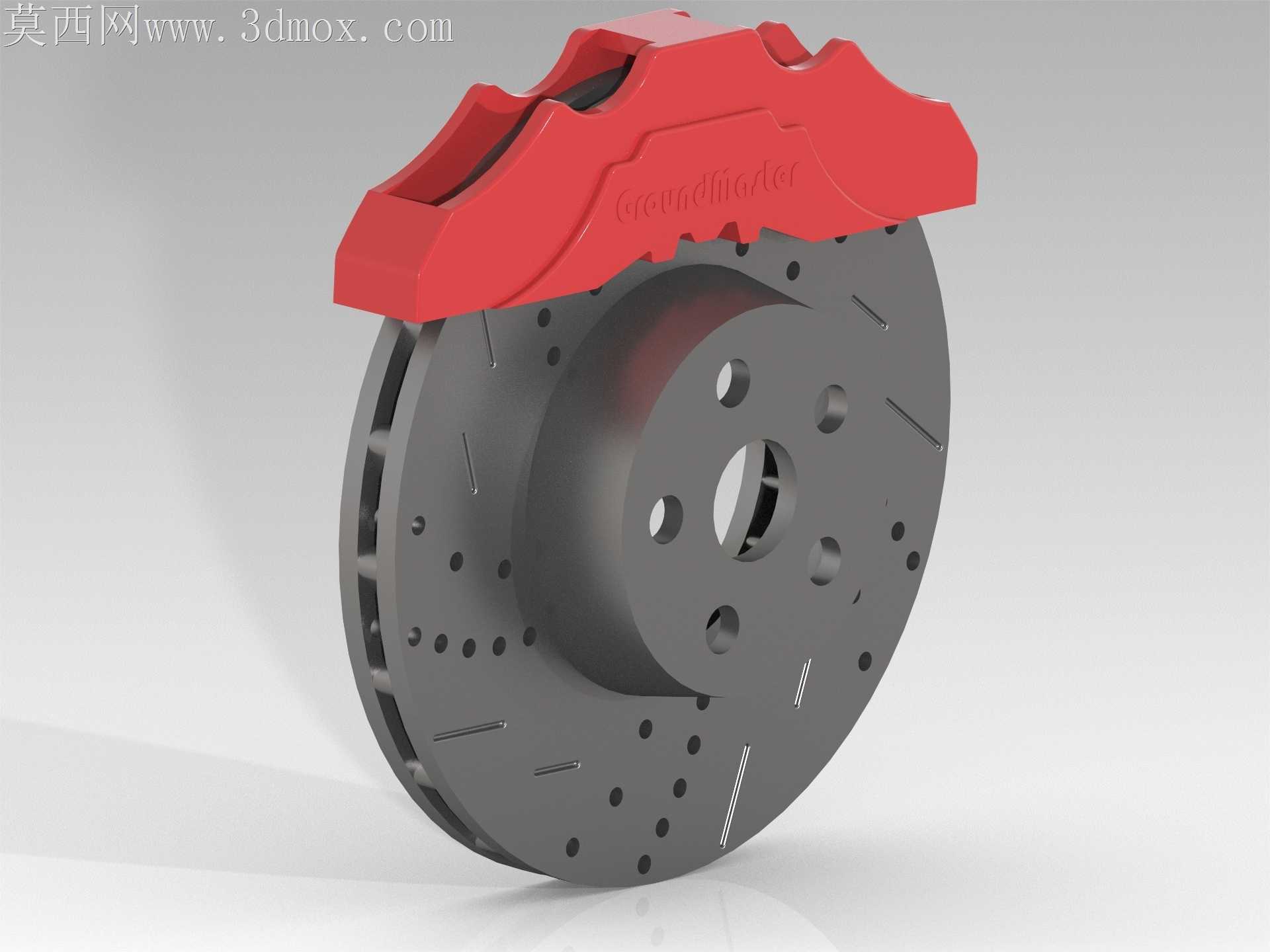

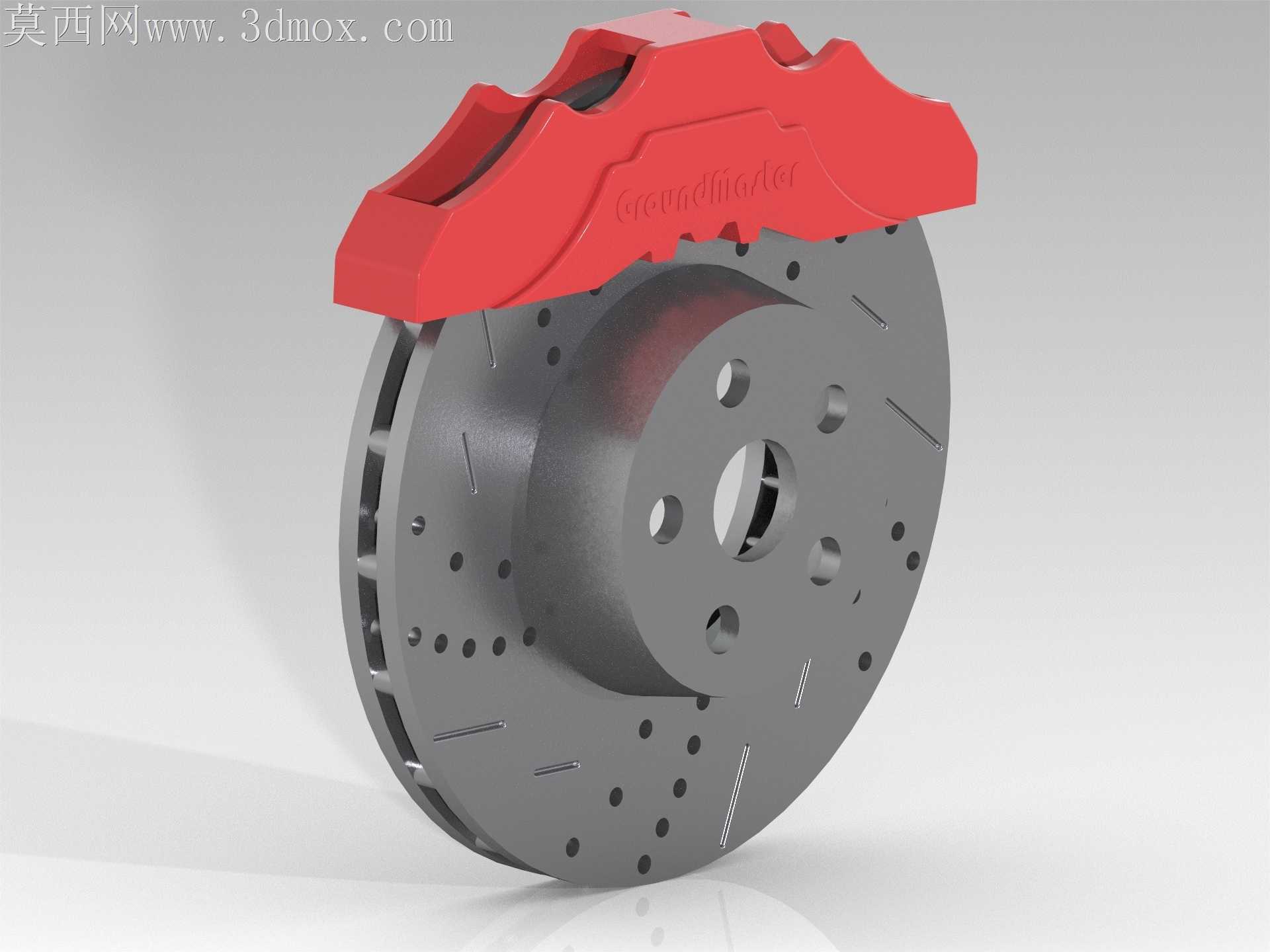

带划线通风散热结构的汽车制动盘卡钳总成

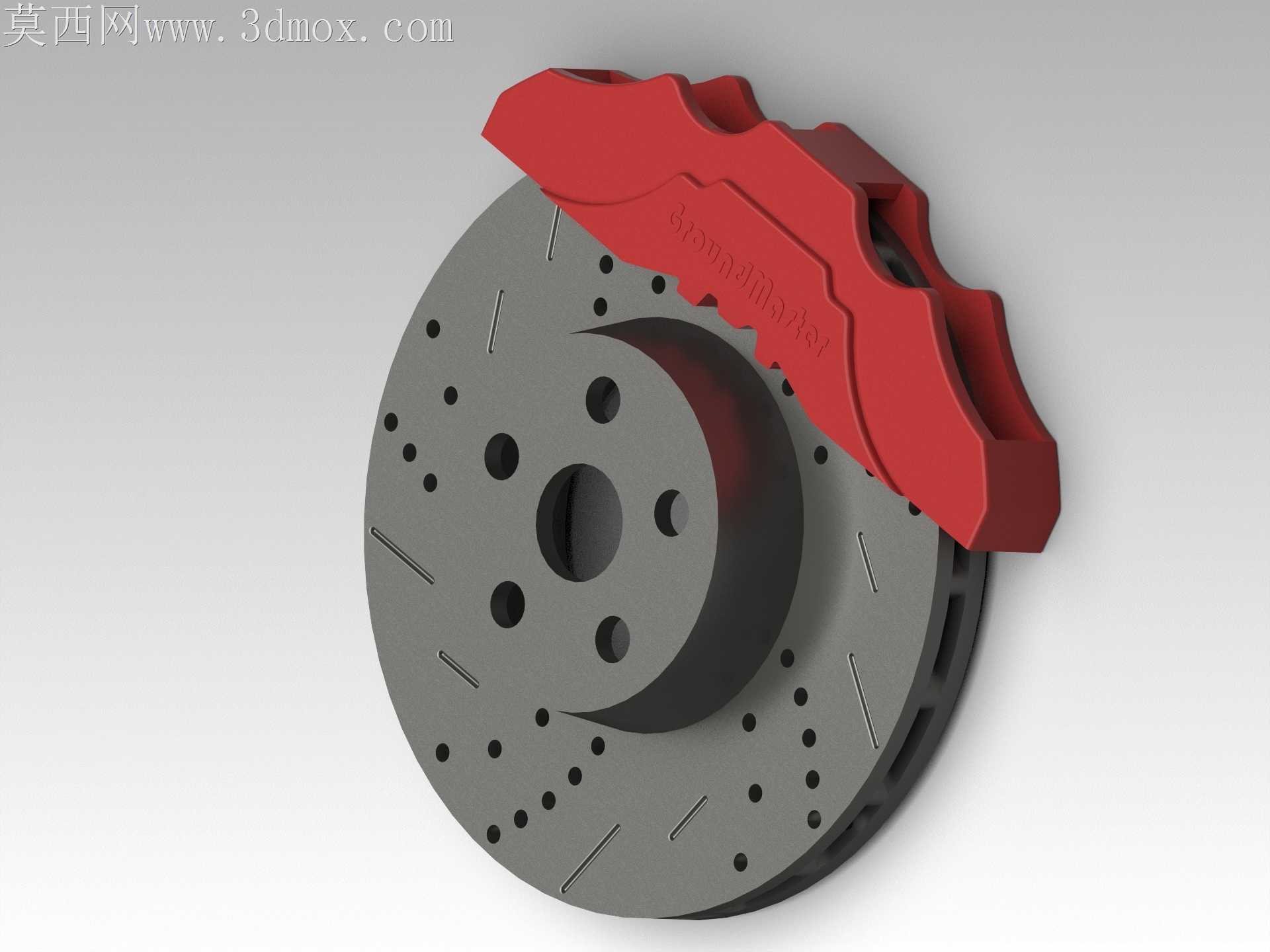

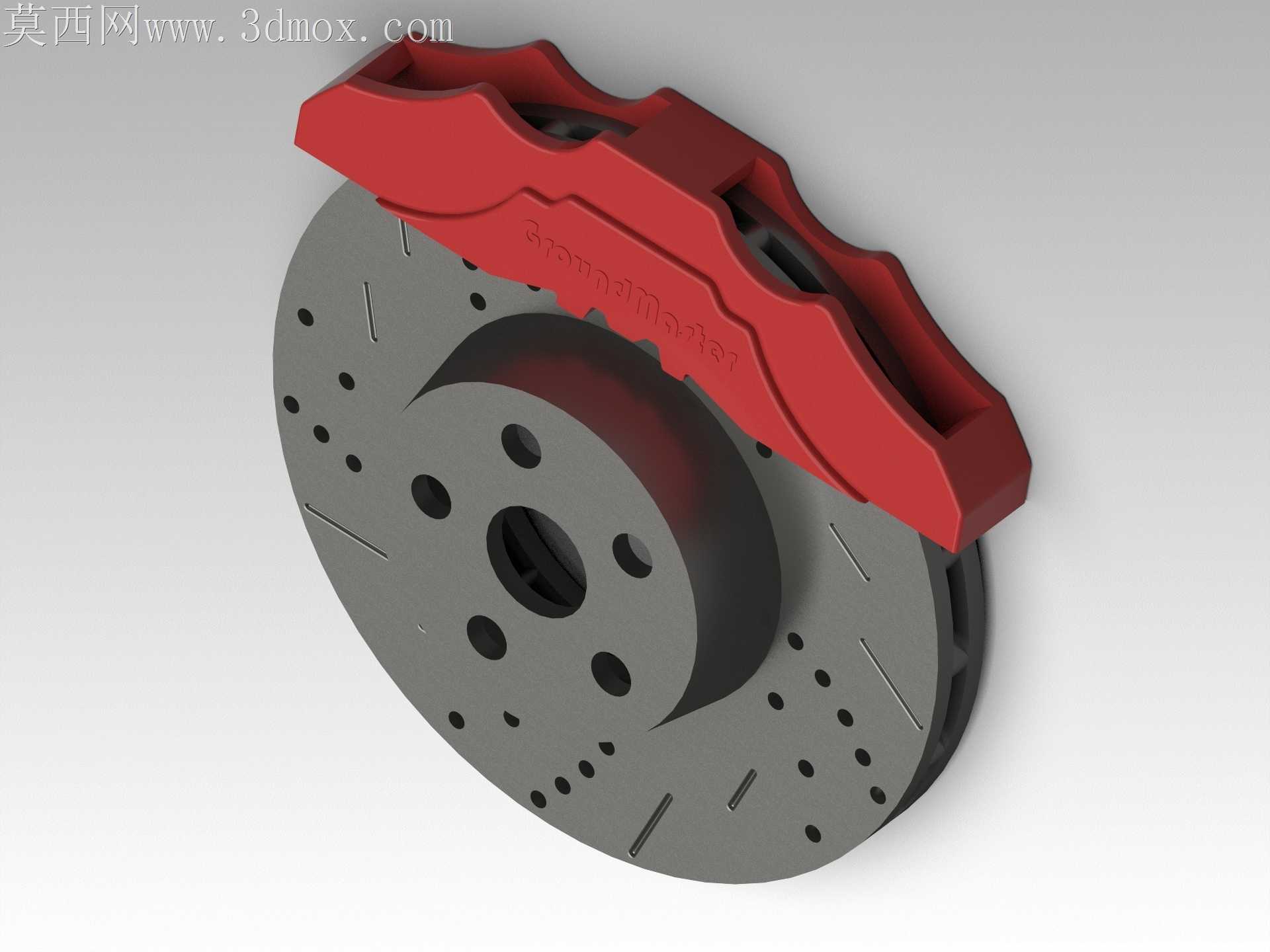

上次给改装店做适配方案时，对方拿过来的市售划线盘总出现高速制动抖振的问题，拆检后发现是散热孔与划线槽的排布没匹配制动时的热应力走向，急刹几脚后盘面局部热变形量超了0.03mm，卡钳活塞回位也跟着卡滞。这次做这套结构时，特意把通风道的导风角度往轮毂旋转方向偏了7度，没沿用市面上对称排布的偷懒设计，划线槽的深度控制在1.2mm，既不会过深削弱盘面结构强度，又能在制动时快速刮掉刹车片表面的磨屑，避免水滑和磨屑堆积导致的制动力衰减。

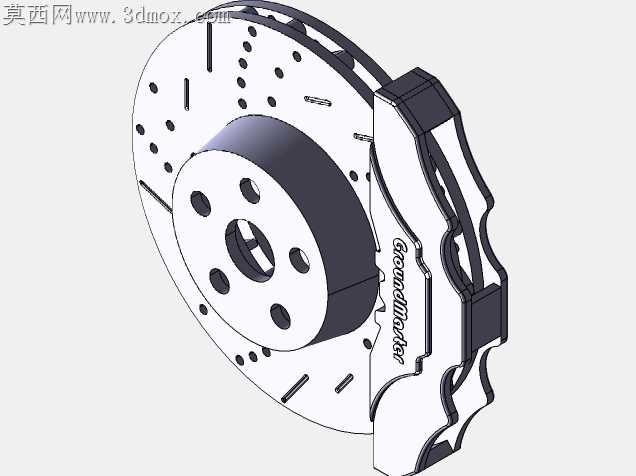

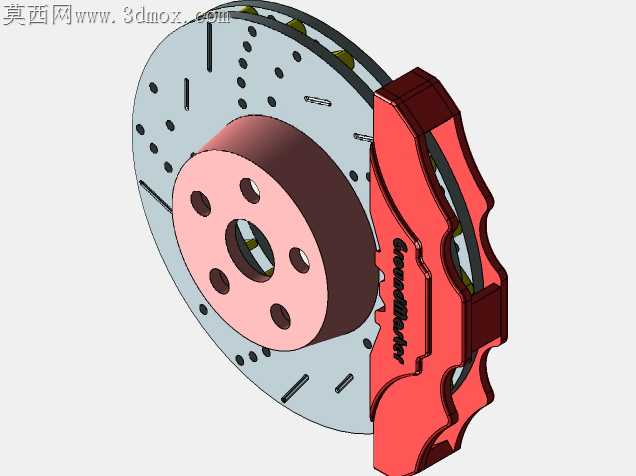

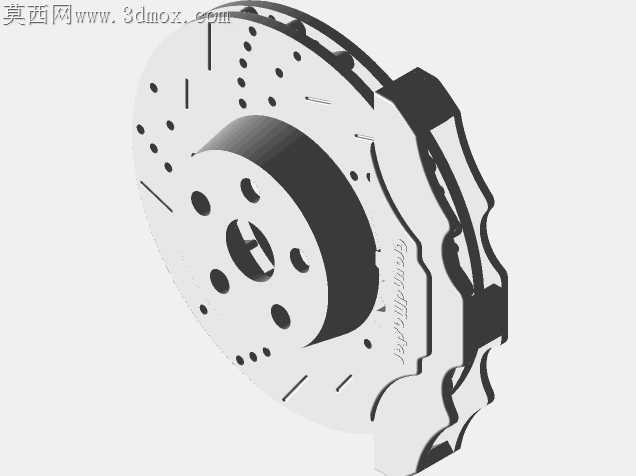

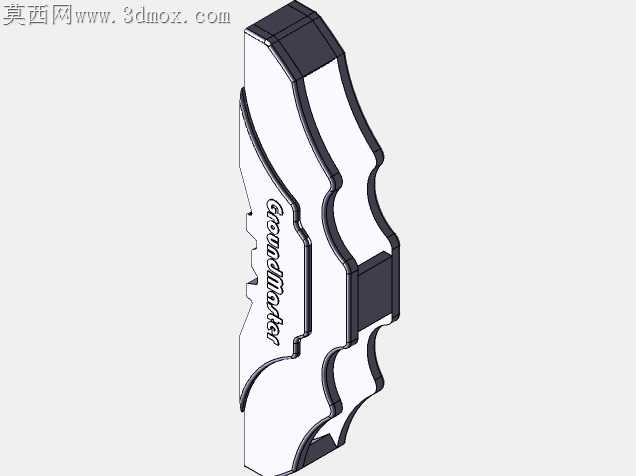

做跨软件转档校验时，一开始把卡钳的圆角特征导过去总出现破面，反复调整了三次导出公差才把红色卡钳的加强筋轮廓完整保留，卡钳内侧的刹车片安装槽特意留了0.15mm的装配余量，不会因为热胀冷缩出现刹车片卡滞拖刹的问题。盘面的安装孔位是按照主流家用性能车的轮毂参数做的，中心孔的定位台阶做了倒角处理，压装轴承时不会因为锐边切削导致配合面出现毛刺，之前做实训项目时就有学员没注意这个倒角，压装时把轴承外圈刮出铁屑，跑了几百公里就出现轴承异响。

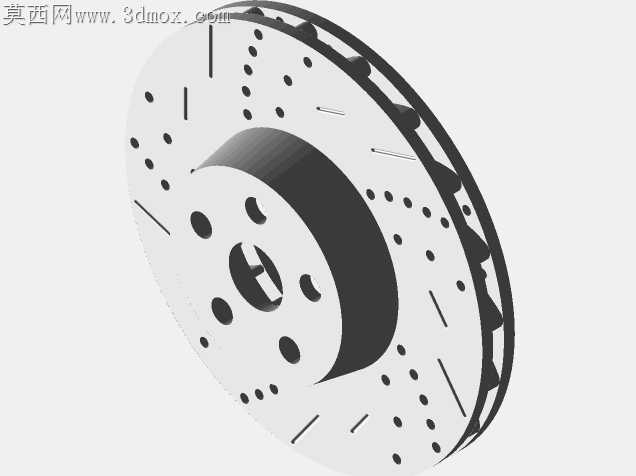

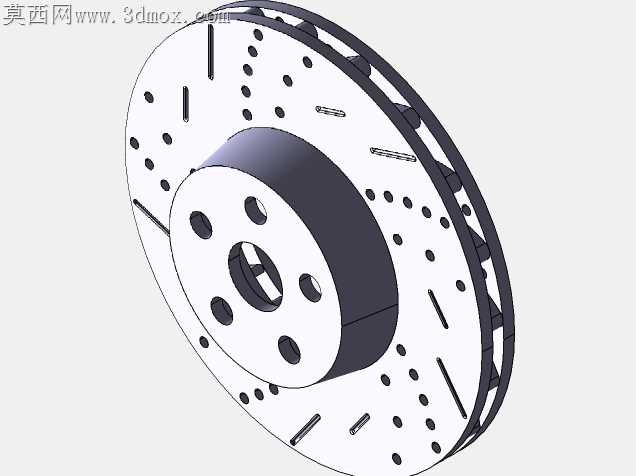

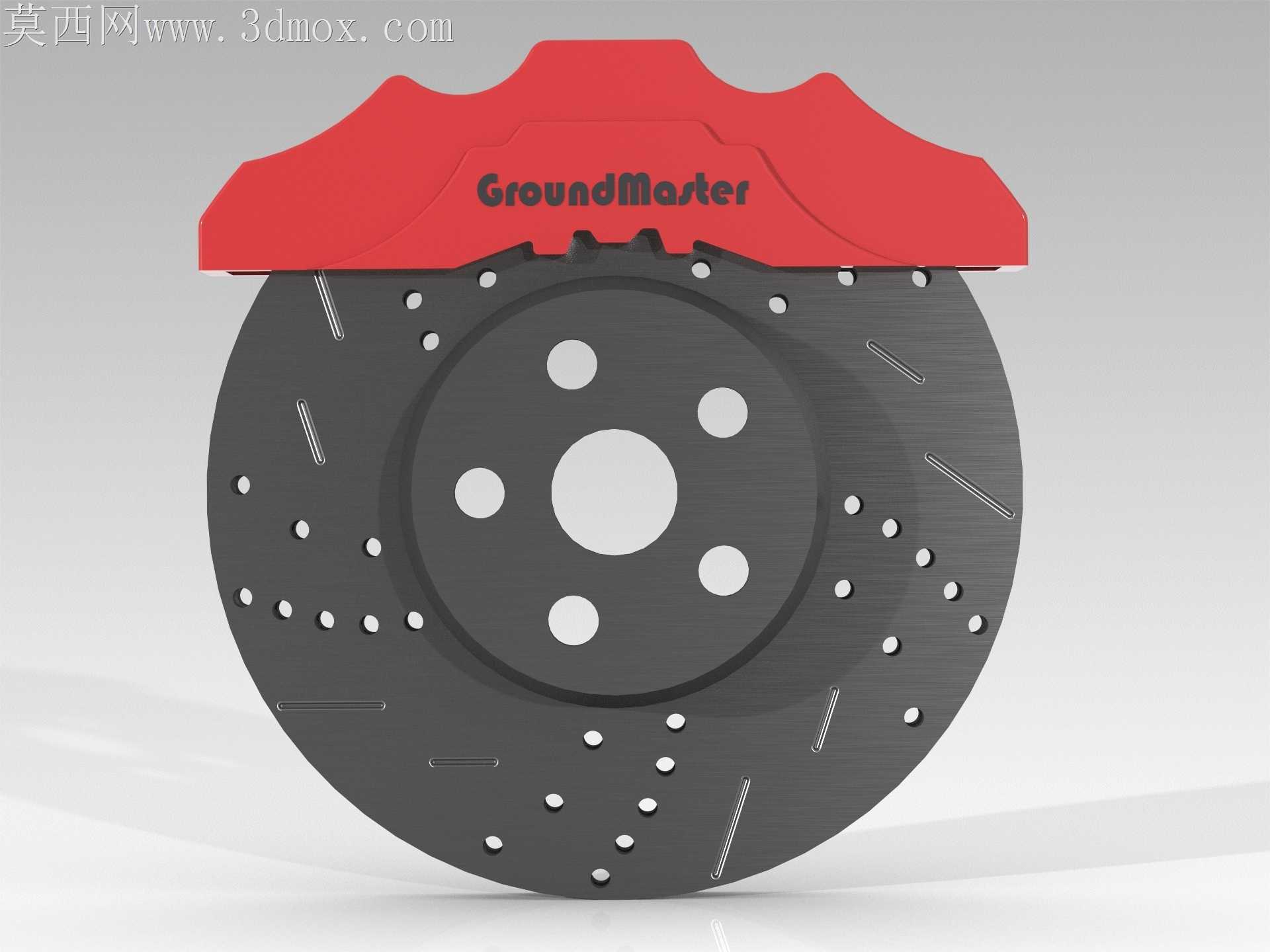

散热孔的排布没做规整的等距排列，而是顺着盘面热应力的扩散路径错开分布，避免应力集中导致盘面开裂，通风道内部的导流筋做了圆弧过渡，不会因为直角结构在高速旋转时产生风噪，之前测过同类型直筋通风盘，120km/h时速下的风噪要比圆弧过渡的高3分贝左右。卡钳的活塞腔位置做了局部加厚，制动时的液压冲击不会导致卡钳本体出现微变形，刹车片的回位弹簧卡槽位置反复核对了三次尺寸，确保松开刹车时刹车片能快速回位，不会出现拖磨导致的异常升温。

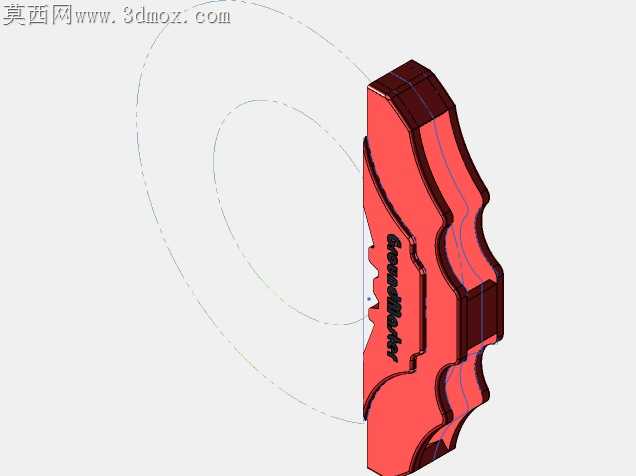

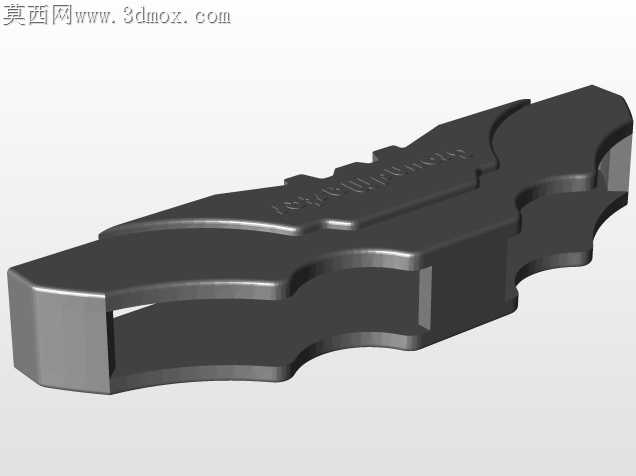

之前做量产方案取舍时，本来想在卡钳表面做更复杂的散热鳍片，后来考虑到铸造时的脱模难度，把鳍片的斜度调整到了1.5度，既保证散热面积比普通卡钳高22%，又不会增加额外的铸造废品率。盘面的摩擦面做了平面度校验，全端面跳动量控制在0.02mm以内，高速制动时不会出现方向盘抖振的问题，安装螺栓的孔位做了沉头处理，螺栓拧紧后不会突出盘面，避免和轮毂安装面出现干涉。
