四缸内燃机曲轴结构三维数模

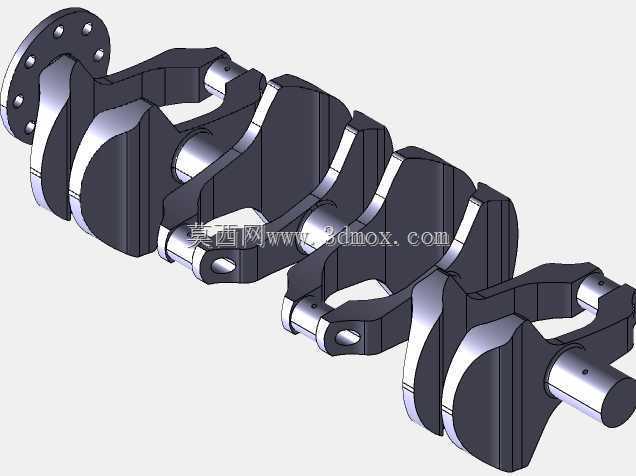

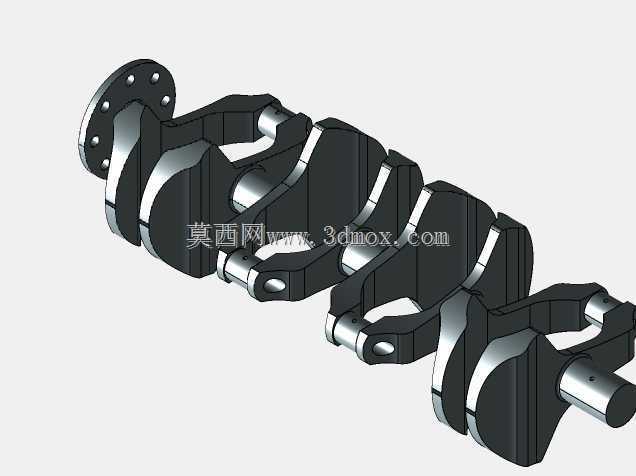

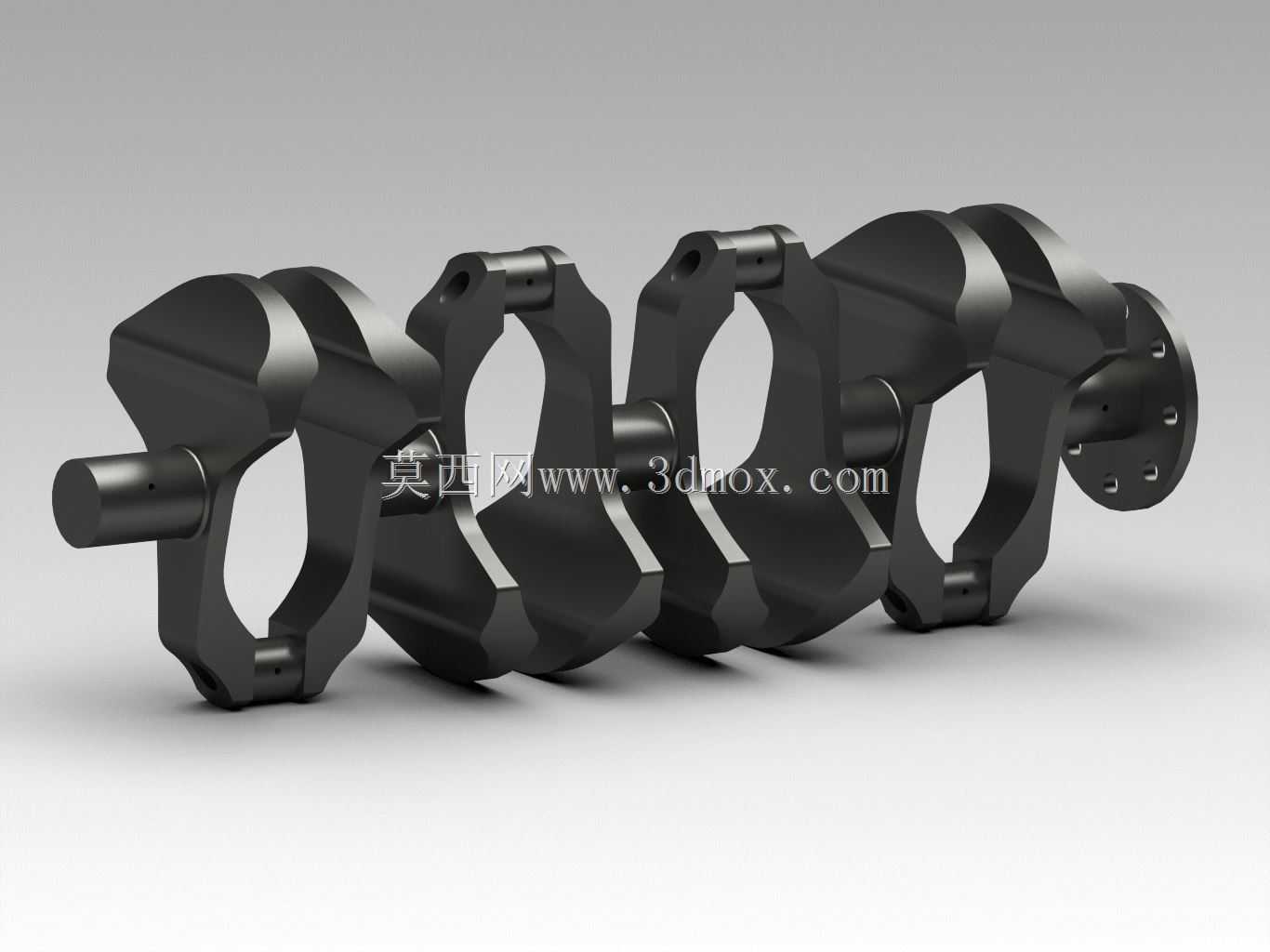

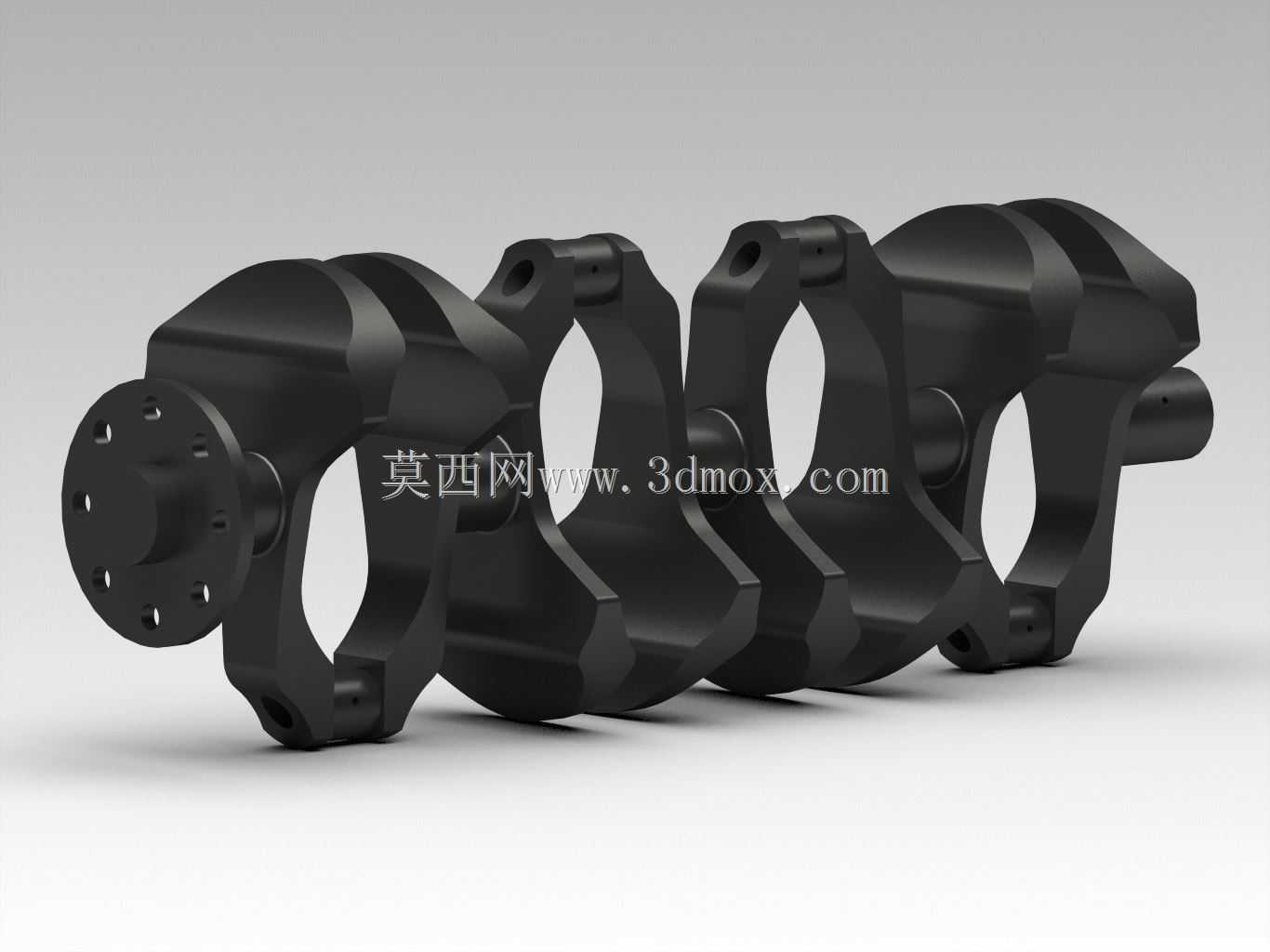

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载件，这套四缸曲轴的数模还原了直列四缸机型曲轴的完整结构形态，覆盖从前端动力输出轴颈、多组曲柄销、平衡配重块到后端法兰连接盘的全部几何特征，可直接用于动力总成的结构校核、运动干涉验证以及周边配套部件的匹配设计。

　　从实际装机场景来看，这类曲轴广泛适配小排量乘用车汽油机、轻型商用车柴油机以及固定式工业动力机组，工作过程中需要持续承受活塞连杆组传递的周期性爆发压力、往复惯性力与旋转离心力，因此结构设计上每一处几何特征都对应明确的工程约束。数模里四组曲柄销按照直列四缸机型的发火相位错开布置，相邻曲拐的夹角匹配1-3-4-2或者1-2-4-3的发火顺序，保证各缸做功冲程交替均匀，把输出扭矩的波动幅度控制在合理区间，避免动力输出出现明显的顿挫抖动。

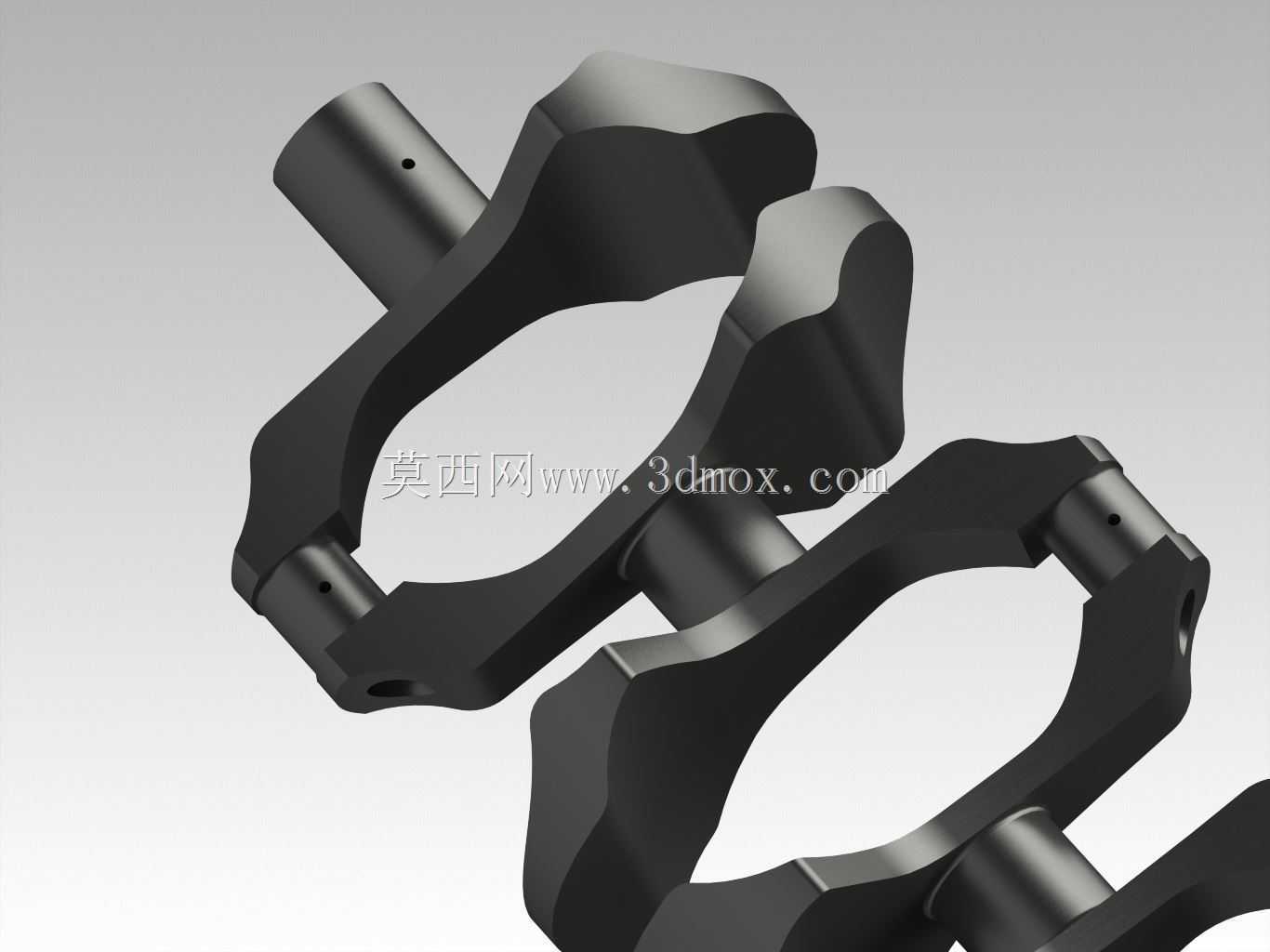

　　配重块的轮廓造型是这套结构里很有代表性的设计部分，数模中每片配重都沿着曲柄臂向外延伸出异形扇形轮廓，并非简单的等厚圆盘结构。实际工程设计里，配重的质心位置、回转半径和重量都经过严格的动平衡计算：曲轴高速旋转时，曲柄销和连杆大头产生的离心力，以及活塞往复运动带来的一阶、二阶惯性力，都需要靠对侧配重产生的反向离心力抵消，把整机振动水平降到轴承可承受的范围内。配重的外圆轮廓还预留了和缸体曲轴箱内部型腔的安全间隙，即便曲轴在最高额定转速下出现挠曲变形，也不会和缸体内壁、机油泵驱动件或者主轴承盖发生运动干涉。

　　轴颈部分的结构分层清晰：数模两端的主轴颈用于装配到缸体主轴承座内，是整根曲轴的旋转支撑基准，同轴度公差通常需要控制在微米级；和连杆大头配合的曲柄销直径略小于主轴颈，表面需要做高频淬火或者氮化处理，提升耐磨性能。轴颈和曲柄臂衔接的位置全部做了大半径圆角过渡，这个细节在数模里有明确体现——曲轴工作时圆角位置是应力集中最高的区域，圆角半径过小会在交变载荷反复作用下萌生疲劳裂纹，直接导致曲轴断裂失效，合理的圆角设计可以把局部应力峰值降低30%以上，大幅提升部件的疲劳寿命。

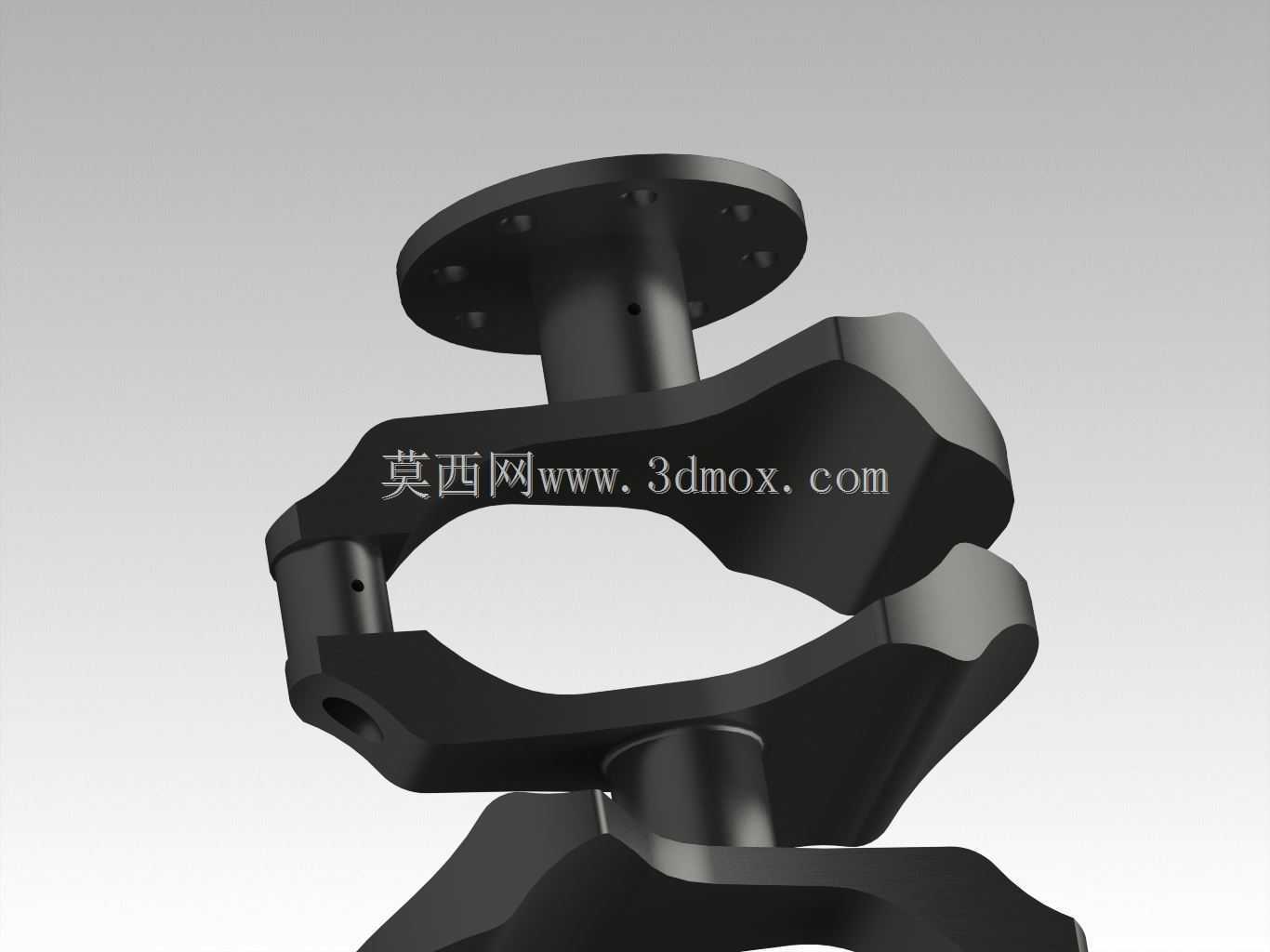

　　前端轴颈预留了皮带轮、正时齿轮或者正时链轮的安装定位面，轴端的键槽结构可以传递驱动配气机构、水泵、发电机的附属扭矩；后端的法兰盘均匀布置了一圈螺栓孔，用于和飞轮总成刚性连接，法兰端面上的定位止口可以保证飞轮的回转中心和曲轴主轴颈完全同轴，避免飞轮旋转时产生额外的不平衡量。法兰和最后一档主轴颈之间通常会预留油封安装位，数模里对应的轴段直径匹配油封的标准配合尺寸，防止机油从曲轴后端泄漏到离合器壳体内。

　　从安装边界来看，整根曲轴的轴向长度由四组曲拐的间距、两端轴颈的伸出长度共同决定，直列四缸机型的缸心距直接决定了相邻曲柄臂之间的宽度，设计时既要保证连杆大头在运动过程中不会和相邻曲柄臂发生碰擦，还要尽可能压缩整机的轴向尺寸，让动力总成的布局更紧凑。主轴颈的直径选择需要兼顾承载能力和摩擦损耗：直径越大，轴颈的承压面积越大，承载能力越强，但轴颈和轴瓦之间的摩擦接触面积也会同步增加，运转时的机械摩擦损失随之上升，工程设计中会根据机型的最高爆发压力、额定转速区间在两者之间找到平衡。

　　油道布局在这类曲轴结构中属于隐含的关键设计，实际量产曲轴内部会在主轴颈和曲柄销之间钻斜向贯通的润滑油道，缸体主轴承供给的压力机油可以通过主轴颈油孔进入曲轴内部油道，再输送到每一个连杆轴颈的摩擦表面，为连杆大头轴瓦提供持续润滑，同时带走摩擦产生的热量。数模的实体结构可以为后续内部油道的钻孔路径规划提供外部基准，避免油道钻孔和曲轴外部轮廓、圆角位置发生干涉。

　　在整机开发流程中，这套完整的曲轴数模可以直接接入曲柄连杆机构的运动仿真环境，输入活塞、连杆的质量参数后就能计算出不同转速下的惯性力载荷、各档主轴承的支反力，为缸体主轴承座的强度校核、轴瓦的选型匹配提供输入条件；也可以将数模导入有限元分析环境，划分网格后施加爆发压力工况和惯性力工况，评估曲轴整体的应力分布、挠曲变形量，针对应力偏高的局部区域调整曲柄臂厚度、圆角半径或者配重轮廓，在保证结构强度满足设计寿命要求的前提下尽可能降低曲轴毛坯重量，减少旋转惯量，让发动机的油门响应速度更轻快。
