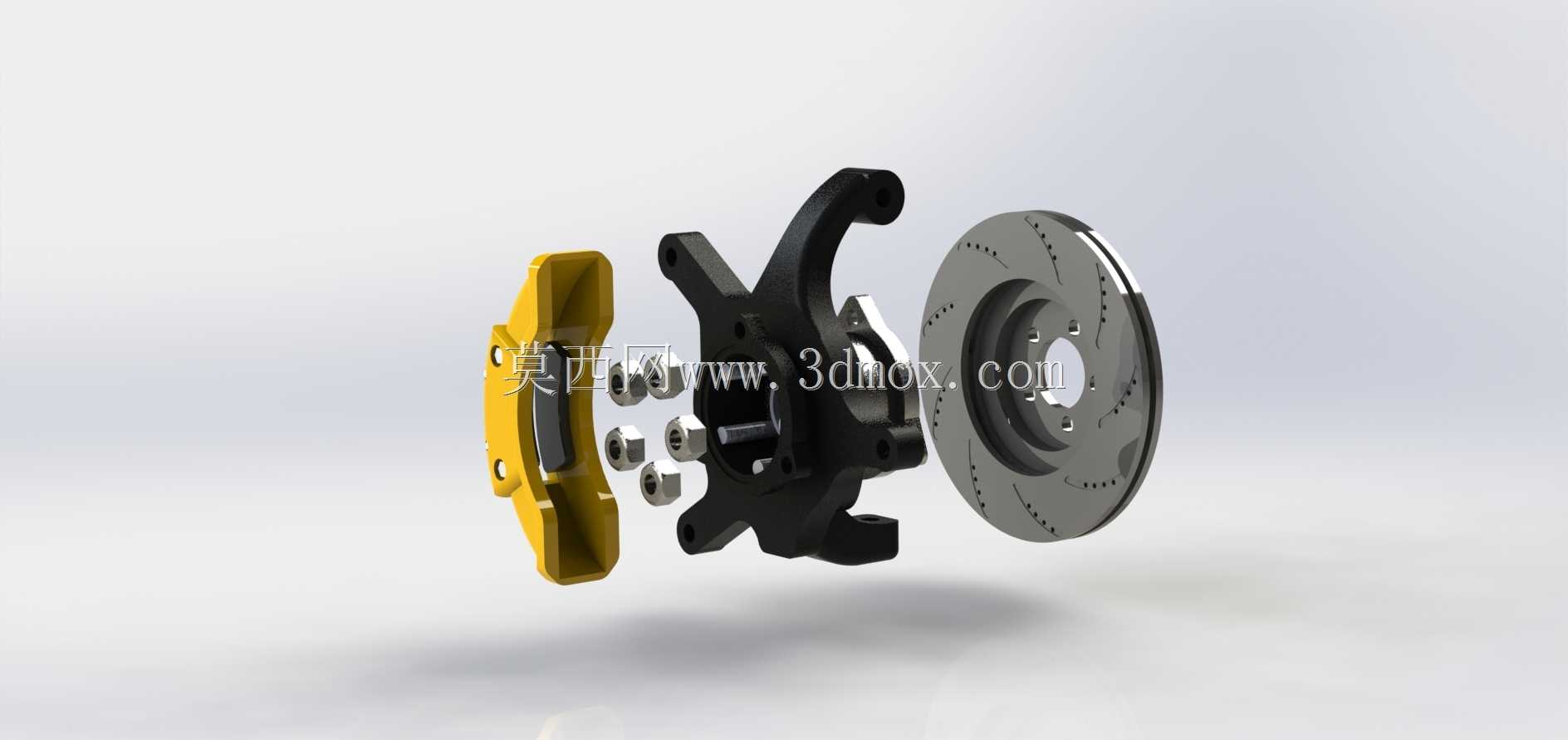

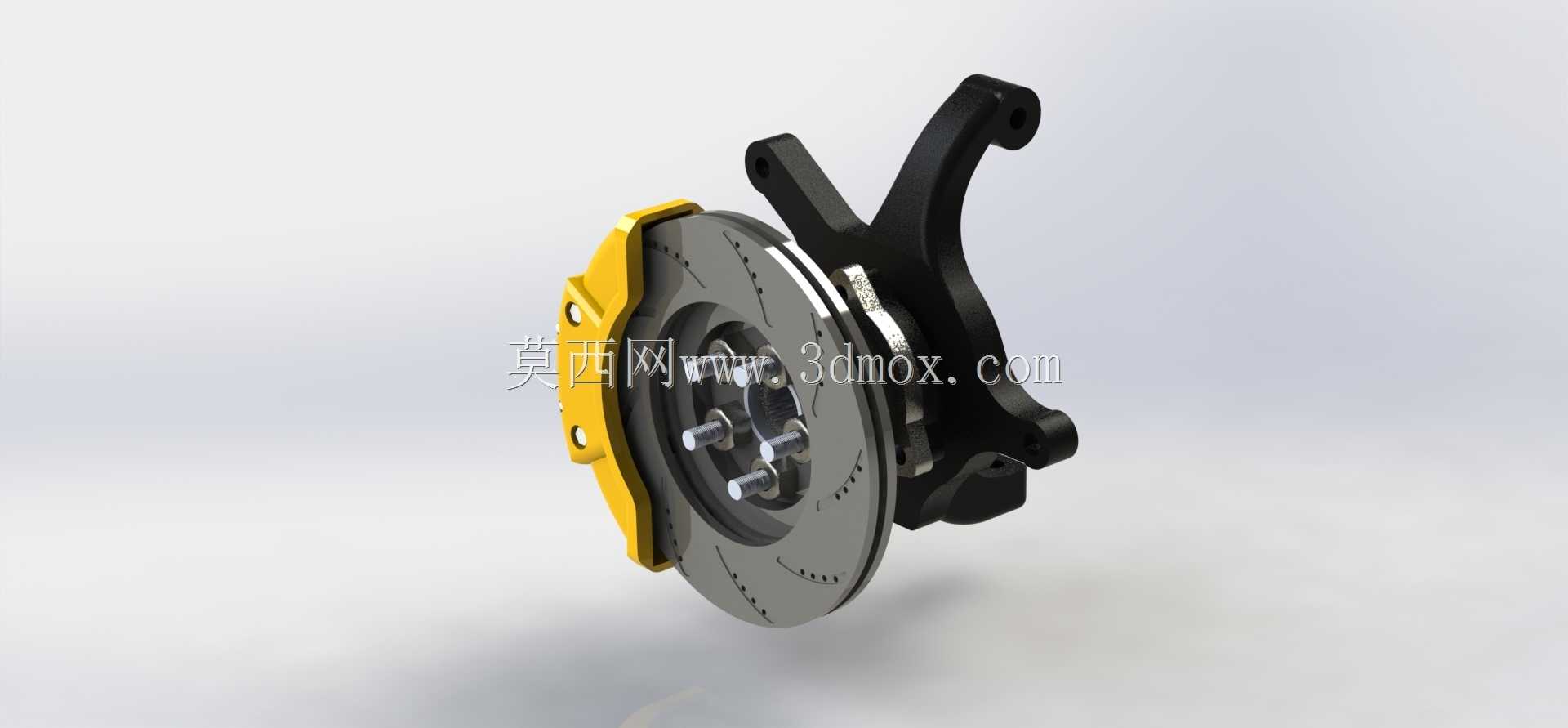

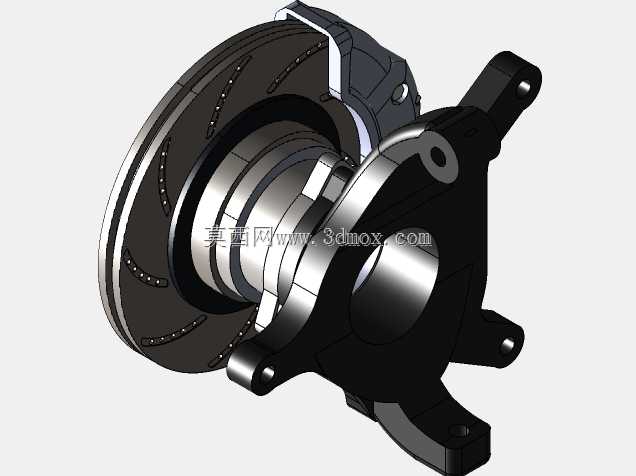

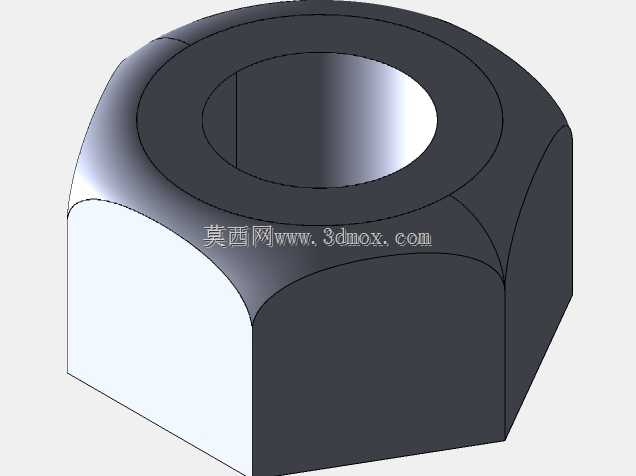

汽车盘式制动系统完整装配结构

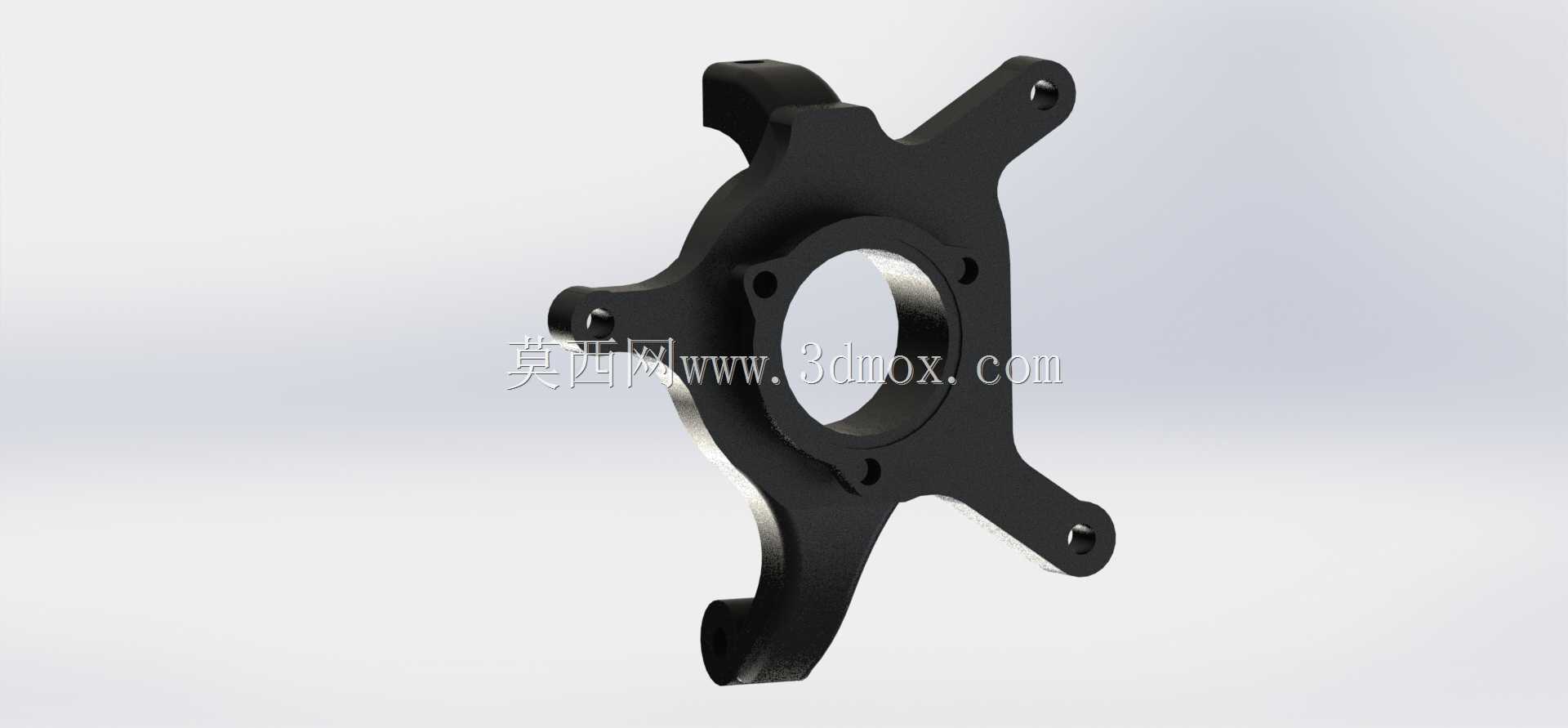

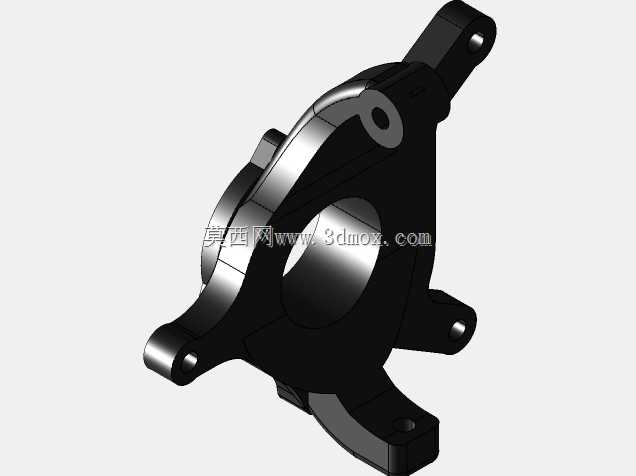

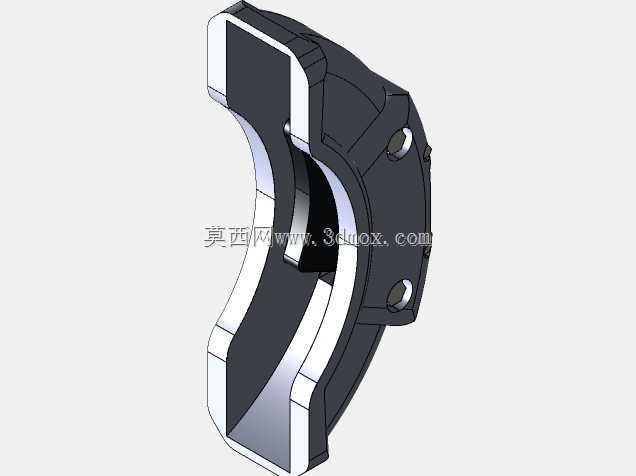

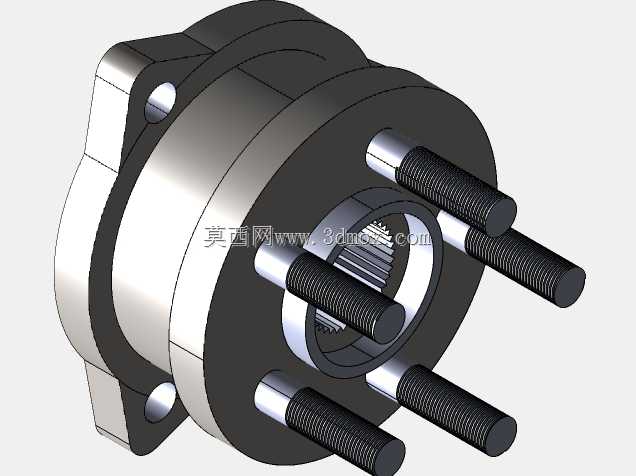

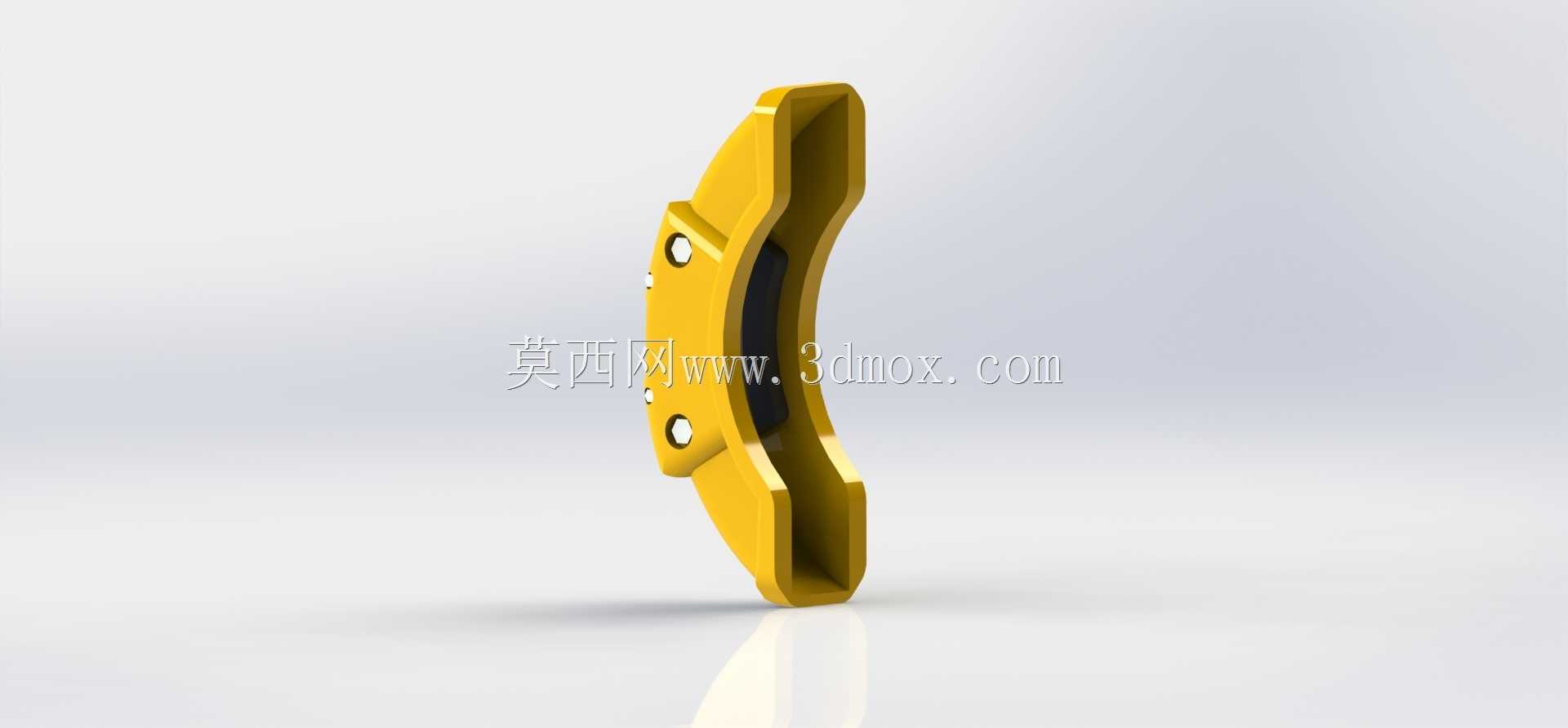

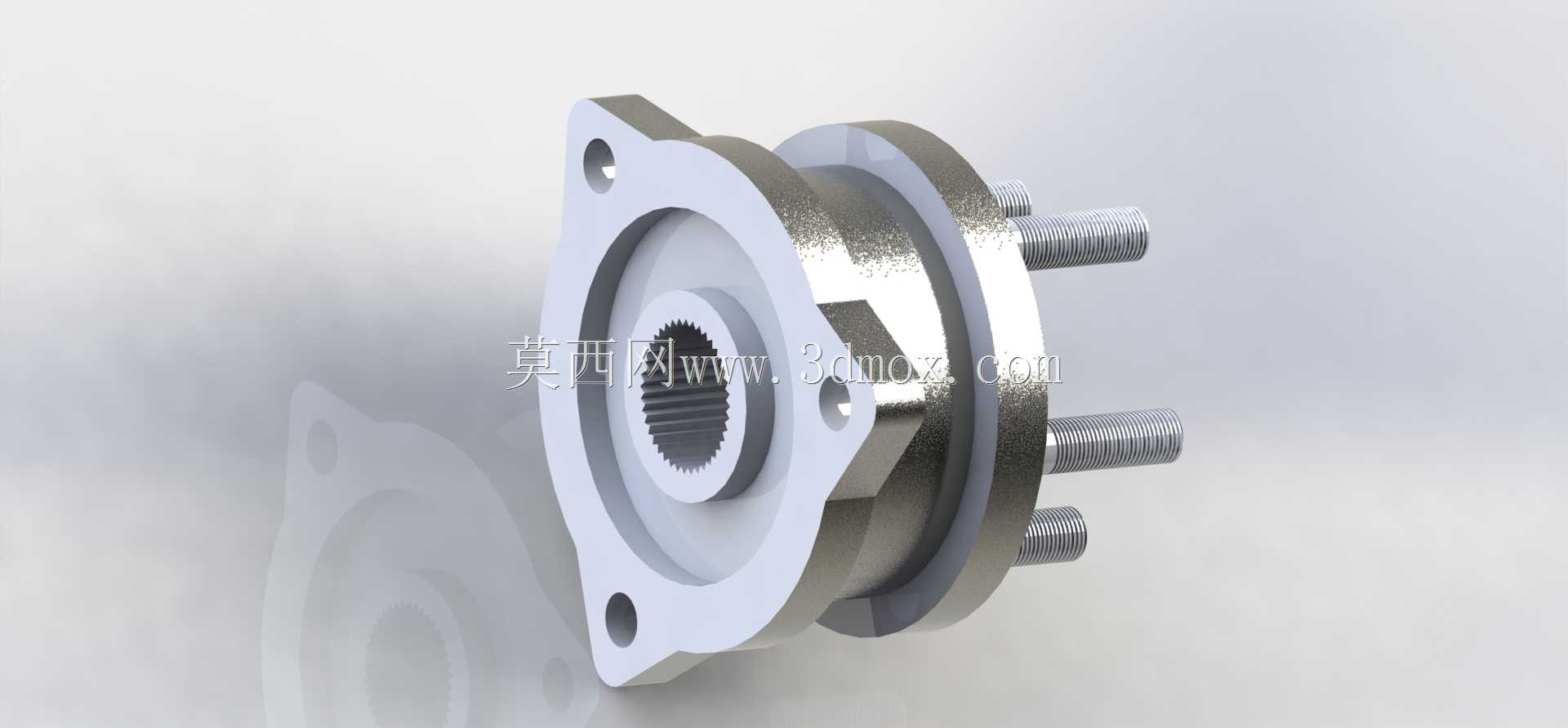

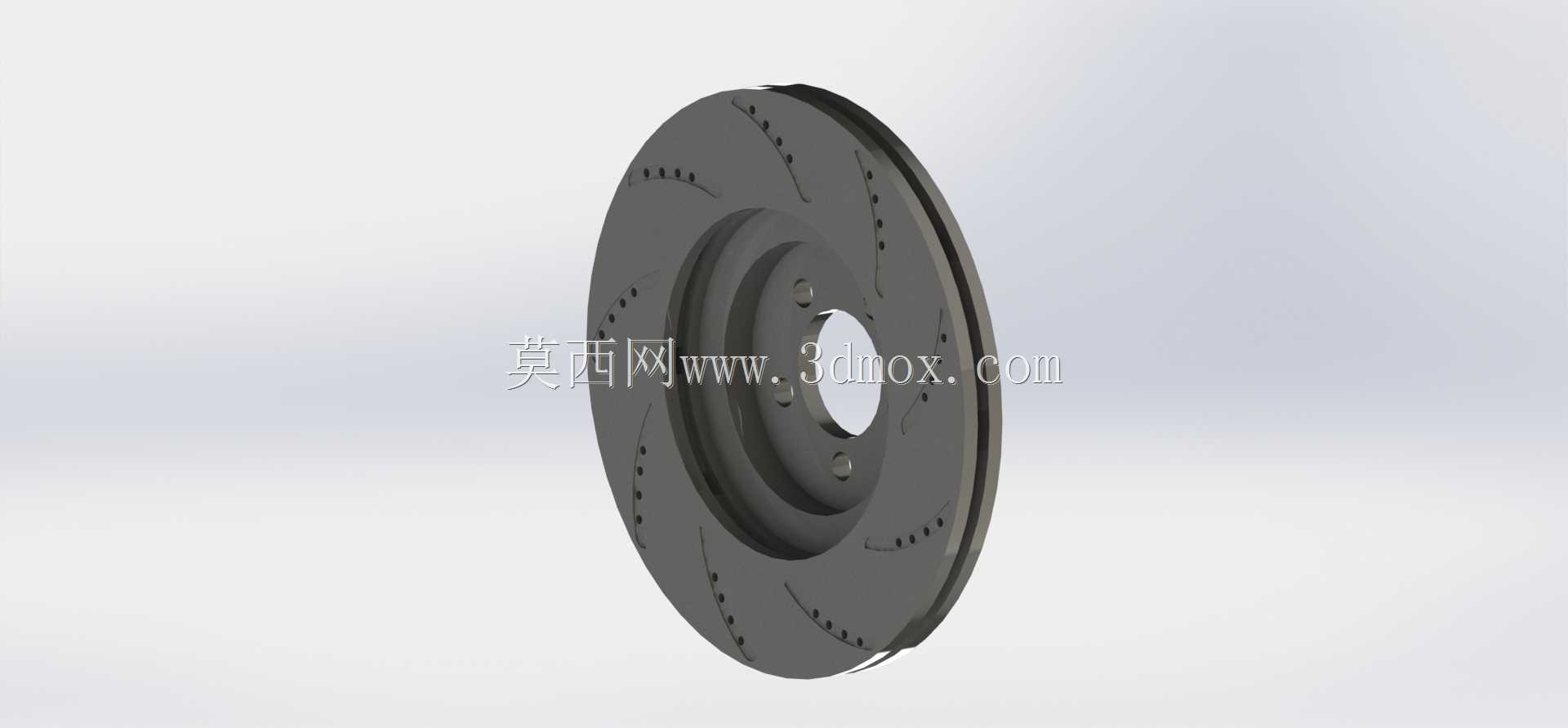

盘式制动器的装配公差控制一直是底盘零部件落地的核心痛点，卡钳与制动盘的端面跳动量一旦超过0.05mm，高速制动时就会出现方向盘抖动的顽疾，这套总成在结构设计阶段就把公差补偿逻辑嵌入了每一处配合面。转向节与卡钳的连接支座做了0.1mm的偏心调整余量，装配时无需额外打磨垫片，就能通过支座的微量偏移补偿铸件的形位公差偏差，避免后期售后维修中反复拆装调整的工时浪费。制动盘的通风道曲面没有采用规则的直槽设计，而是顺着制动时的热气流走向做了渐扩式曲面，高速旋转时能在风道内部形成负压区，把摩擦片产生的热量快速带出，连续制动工况下盘面温度能比常规直槽设计低12%左右，减少热衰退带来的制动距离拉长风险。轮毂轴承的配合轴颈做了阶梯式过渡，靠近制动盘的一侧轴颈直径略大0.02mm，既保证轴承压装时的导向顺畅，又能在长期承受侧向力时避免轴颈出现微动磨损，延长轮毂单元的维护周期。放气螺钉的安装位置特意设置在卡钳腔体的最高点位，排气操作时无需反复踩踏制动踏板就能排净腔体内的残留空气，售后维保的操作效率提升明显。卡钳支架的导向销做了防尘罩的内嵌式卡槽，橡胶防尘罩压入后能完全覆盖销体的滑动面，车辆在泥泞、扬尘路段行驶时也不会有泥沙进入滑动副，避免卡钳回位不良带来的拖磨问题。摩擦片的背板与卡钳活塞的接触面上做了微凸的减震点，制动时活塞的推力能通过减震点均匀传递到摩擦片表面，减少制动时的尖啸噪音，同时避免摩擦片偏磨导致的寿命缩短。转向节与下摆臂的连接球头座做了加强筋的拓扑优化，在不增加整体壁厚的前提下，侧向冲击的承载能力提升了18%，应对颠簸路面的冲击载荷时不会出现支座开裂的失效问题。
