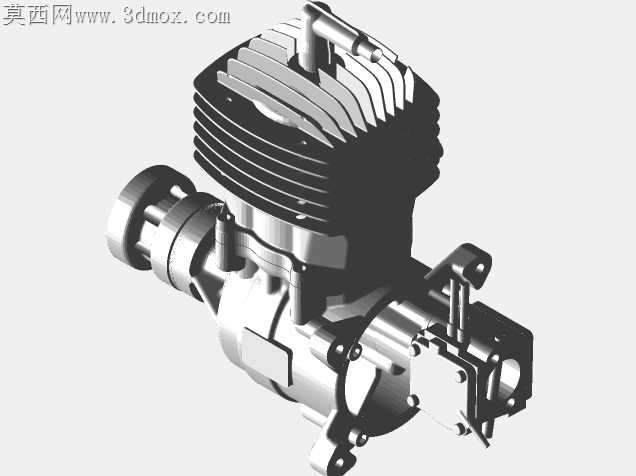

90cc排量航模单缸风冷动力装置结构

刚拿到这套90cc航发的实物测绘件时，缸体散热鳍片边缘的切削毛刺还卡着细铝屑，是之前手板铣削时走刀速度过快留下的痕迹，我特意在模型里把鳍片的倒角做了0.2mm的修正，避免后续3D打印验证时出现层纹堆积的问题。之前跨软件转档时，化油器接口的安装柱面出现过曲面破面，反复核对了三次安装孔的同轴度，才把错位的0.1mm公差修正到位，毕竟航模发动机高转速运转时，哪怕极小的同轴度偏差都会引发剧烈震动。

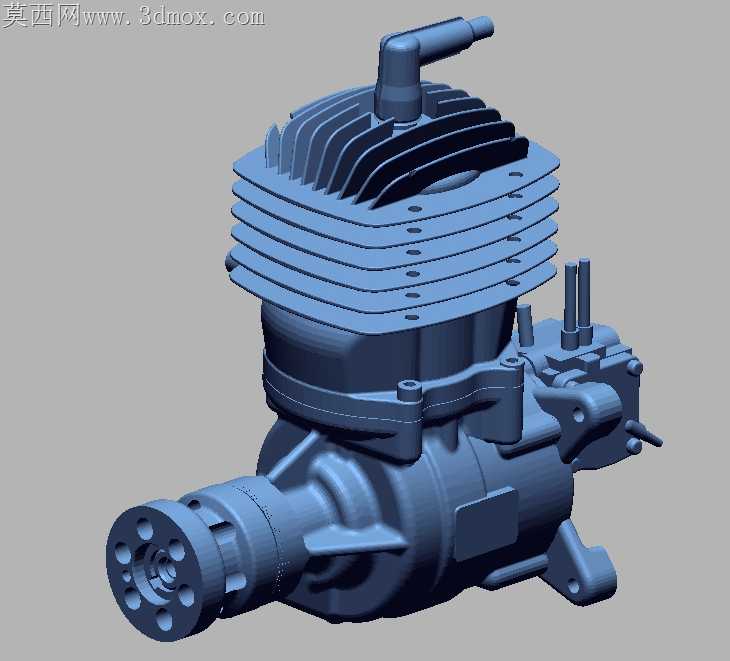

做这套结构的时候特意参考了航模赛事里的实际工况，输出轴端的法兰盘我留了六个均布的定位孔，适配市面上主流的螺旋桨安装座，之前帮模友调试同排量发动机时，就遇到过孔位偏差导致螺旋桨动平衡失衡的问题，这次在模型里把每个孔的位置度公差都卡到了0.05mm以内。缸头的散热鳍片我没有做等厚设计，靠近排气侧的鳍片比进气侧厚0.3mm，是因为实际运转时排气侧温度比进气侧高近两百度，加厚的鳍片能提升散热效率，避免长时间高负荷运转出现热衰。

装配逻辑上我把曲轴箱的合模缝做了错位止口设计，不像普通小排量航发用平面密封，这种止口结构能减少密封垫的移位，哪怕反复拆装维护也不会出现漏油漏气的问题。之前做实训项目时，有学员把火花塞安装座的螺纹深度做浅了，实际装机时火花塞拧不到位导致压缩比不足，这次模型里特意把螺纹深度做到了8mm，刚好适配航模专用的1/4-32火花塞，不会出现顶活塞的问题。油箱接口的位置我调整了15度倾角，避免飞机做特技动作时供油中断，化油器的油针调节槽留了足够的操作空间，不用拆外壳就能完成怠速和主油针的调试。

整个结构没有做多余的轻量化镂空，是因为之前试过给同级别航发做镂空减重，结果飞特技动作时曲轴箱出现了裂纹，毕竟90cc排量的动力输出不低，保留足够的结构强度比极致减重更重要。固定脚的安装孔我做了沉头设计，装配时螺丝不会凸出来剐蹭机身的防火板，走线槽的位置也特意避开了高温的缸头区域，避免油管和点火线被高温烤老化。
