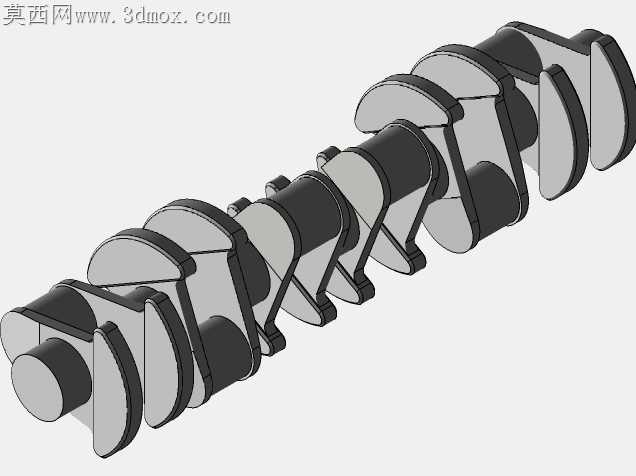

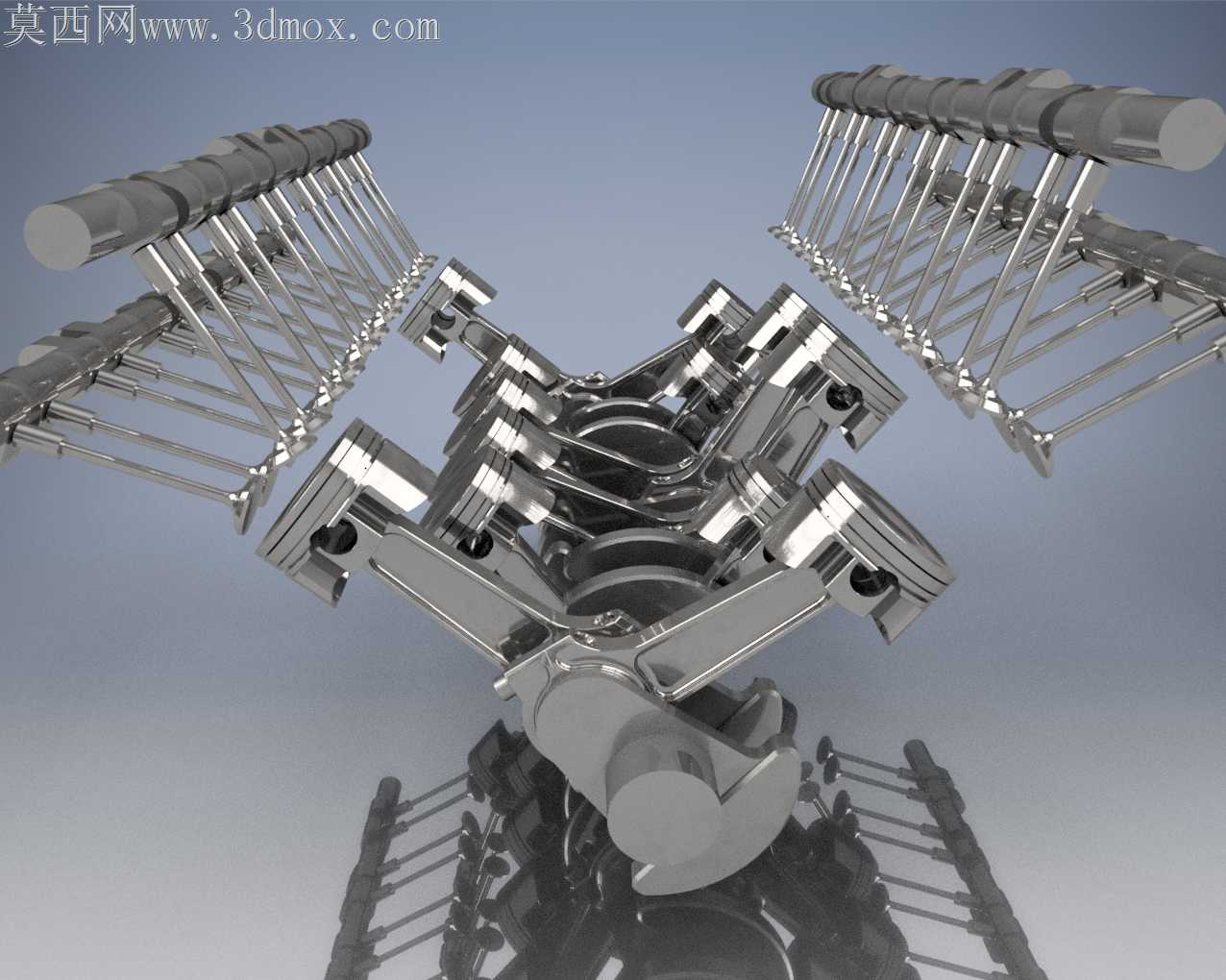

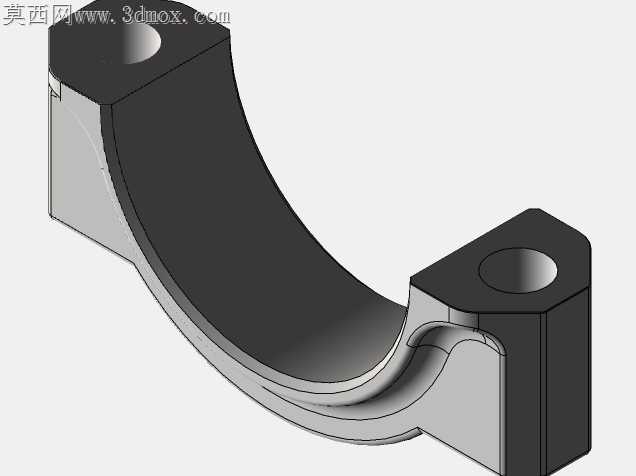

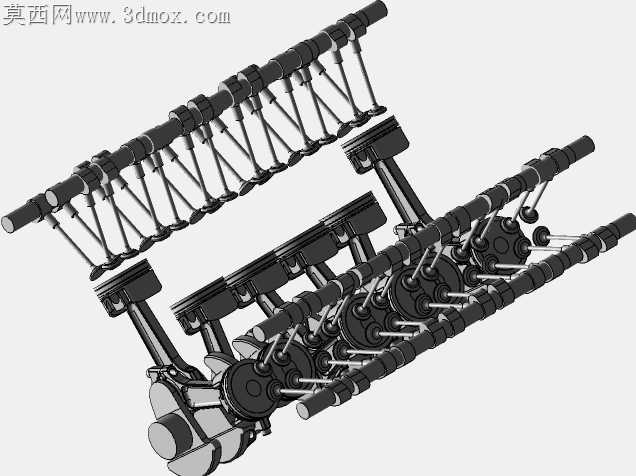

当初做这套V12动力结构的时候,最先踩的坑是连杆小头衬套压装的公差匹配,一开始按常规汽油机的过盈量设的0.02mm,后来对照48V轻混工况的启停冲击载荷算,冷启动瞬间衬套容易跟活塞销抱死,反复调了三次过盈区间才把压装后的形变量控制在0.008mm以内,连活塞销座的倒角都特意做了15度的过渡,避免压装的时候刮伤衬套内表面。做曲面的时候没走常规的整机包覆路线,先抠的是曲轴平衡块的流线型轮廓,一开始平衡块边缘留的直角,做动平衡仿真的时候发现高转速下风阻搅动机油底壳的油雾,会额外增加3%左右的运转阻力,后来把边缘做了R3.5的圆弧过渡,还特意在平衡块侧面加了浅导油槽,甩出来的机油能顺着槽流回油底壳,不会在曲轴箱里形成乱流。跨软件转档的时候出了不少问题,最初在Inventor里做的气门弹簧参数化模型,导进渲染环境的时候弹簧的螺旋线端面出现了破面,反复检查才发现是弹簧两端并圈的圈数设成了1.25圈,转档的时候面片识别出错,改成1.5圈并圈磨平之后,破面问题直接解决,连渲染的时候弹簧的金属反光质感都顺了很多。装配逻辑上没按从下到上的常规顺序来,先把左右两列的气门推杆组件做了分组预装配,因为V12的夹角是60度,两列推杆的倾斜角度差了整整2度,一开始没做分组,装的时候经常把左右列的推杆弄混,后来给每个推杆组件加了隐形的定位基准面,预装配的时候只要基准面贴合就不会装错,连挺柱跟凸轮轴基圆的接触间隙都统一调到了0.03mm,不用装完之后再挨个调整气门间隙。做结构取舍的时候也纠结了很久,一开始想把48V轻混的BSG电机集成到前端轮系里,后来考虑到整套模型重点展示的是核心动力的曲柄连杆配气结构,加了电机反而会遮挡曲轴前端的减振器结构,就把电机部分做成了可隐藏的外部参考件,需要看整机布局的时候可以调出来,重点看核心结构的时候能直接隐藏,不会干扰视线。之前实训的时候见过不少同学做发动机模型,把活塞环的开口间隙随便设个数值,我特意查了高强化汽油机的活塞环端隙标准,第一道气环端隙设成0.25mm,第二道0.2mm,油环的刮片间隙设成0.15mm,连活塞销的卡环槽深度都做了精准匹配,卡环装进去之后不会因为高速往复运动窜出来。做渲染的时候也没选花里胡哨的背景,就用了浅灰的渐变背景,金属材质特意调了铬钢的反射参数,把曲轴、连杆这些运动件的金属质感跟缸体的铸铁质感做了区分,看渲染图的时候能一眼分清不同部件的材质属性,不会所有金属件都是一个亮银色。
