太阳能驱动斯特林动力装置结构设计

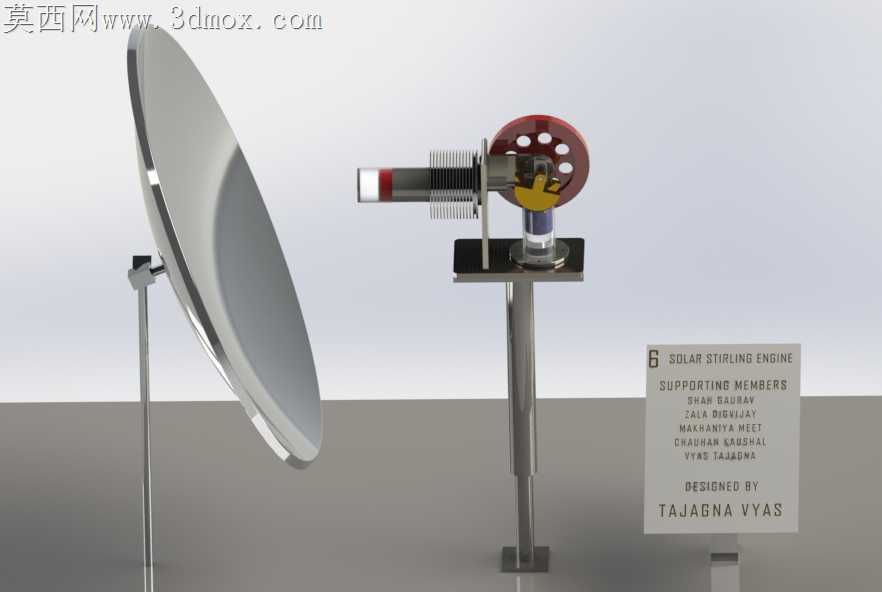

最初做这套结构的时候踩了不少坑，第一次打样聚光反射面边缘留的切削余量不够，抛光后边缘出现细微卷边，聚光时焦点偏移了近两毫米，热端缸体始终达不到额定工作温度，后来重新调整了反射面的曲面曲率，把边缘切削厚度加了0.3毫米，二次加工后焦点刚好落在热交换器的受热端中心。配气活塞和动力活塞的同轴度公差一开始卡得太死，按常规内燃机的公差要求做的话，常温下装配顺畅，但热端升温到三百多度的时候，缸体微变形就会出现活塞卡滞，反复试了三次公差带，最后把配合间隙放宽到0.08毫米，既保证了密封性能，又能在高温工况下顺畅往复运动。

创作灵感来自之前做新能源实训项目时接触的光热转换装置，当时市面上的小型斯特林模型大多是酒精灯加热的，想做一套完全靠太阳能聚光驱动的版本，就把反射聚光结构和动力主体做了集成设计。跨软件转档的时候也遇到过问题，一开始用不同软件导出的装配体，冷却器的散热鳍片面片出现破面，渲染的时候鳍片边缘有明显的锯齿缺口，后来把鳍片的阵列特征重新在装配环境里做了关联，转档后才保留了完整的散热结构细节。

结构上没有照搬现成的闭式循环方案，特意把回热器的填充密度做了调整，没有用过于致密的金属网，避免工作流体循环时阻力过大，毕竟小型装置的输出功率本身就有限，阻力过大会直接导致飞轮无法持续转动。聚光支架的俯仰调节结构也做了优化，没有用复杂的齿轮调节，改用了阻尼转轴加刻度标识，手动调节的时候能快速对准太阳角度，不用额外工具锁紧。

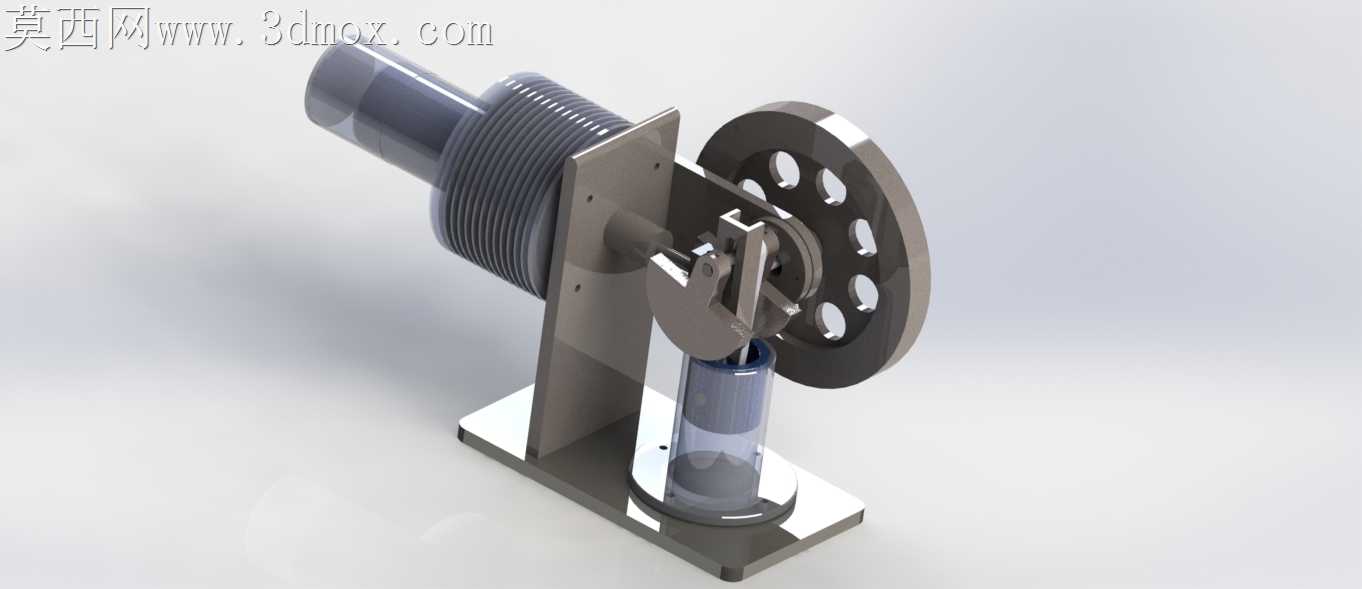

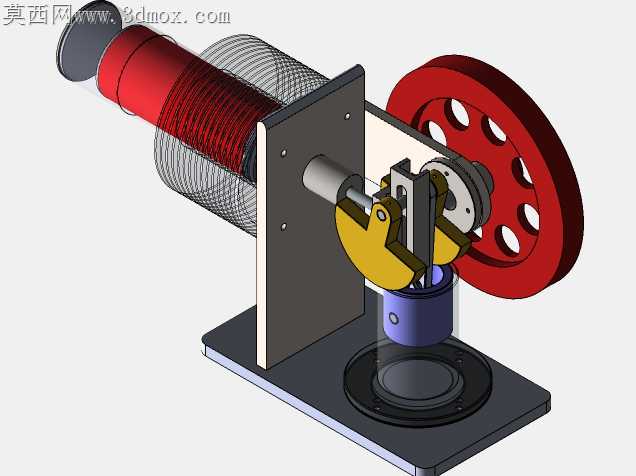

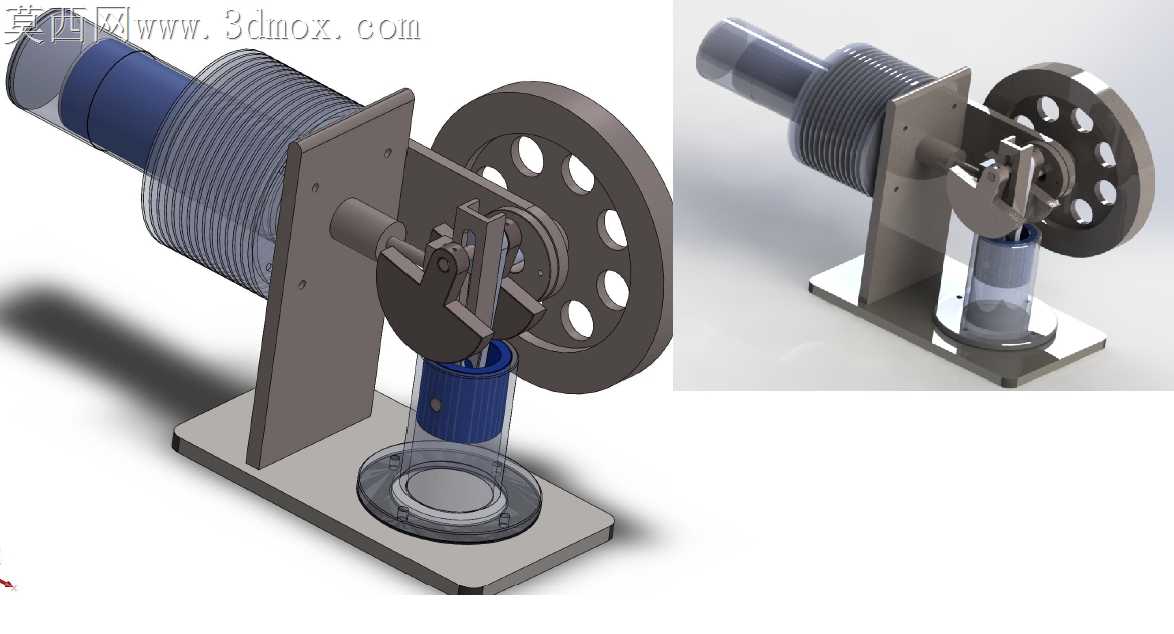

做这套结构的时候特意考虑了教学演示的用途，把外部的管路和连接结构都做了可视化处理，没有全包覆外壳，能直接看到冷热端的连接、飞轮和曲柄连杆的传动关系，给学生讲闭式循环的四个工作过程的时候，能直观看到冷却、压缩、加热、膨胀的对应结构位置。之前试装的时候还出现过飞轮动平衡不好的问题，转动的时候整个支架都跟着晃，后来在飞轮轮缘处做了对称的减重孔，调整了配重位置，高速转动的时候也不会出现明显振动。热端的散热片和缸体的连接一开始用的是过盈配合，升温后热胀系数不一样，几次冷热循环后散热片出现松动，后来改成了端面加定位销的连接方式，反复启停也不会出现移位。
