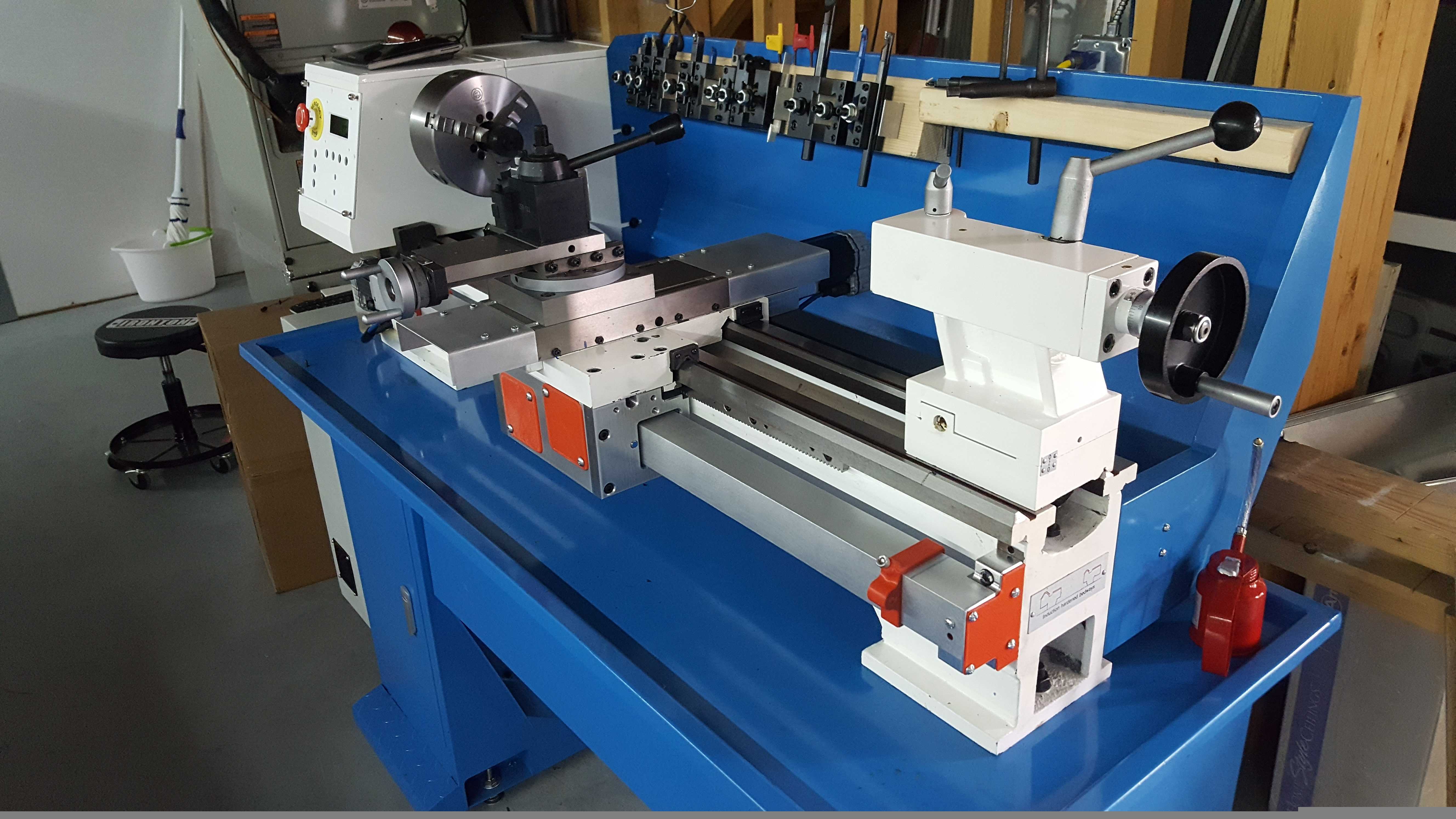

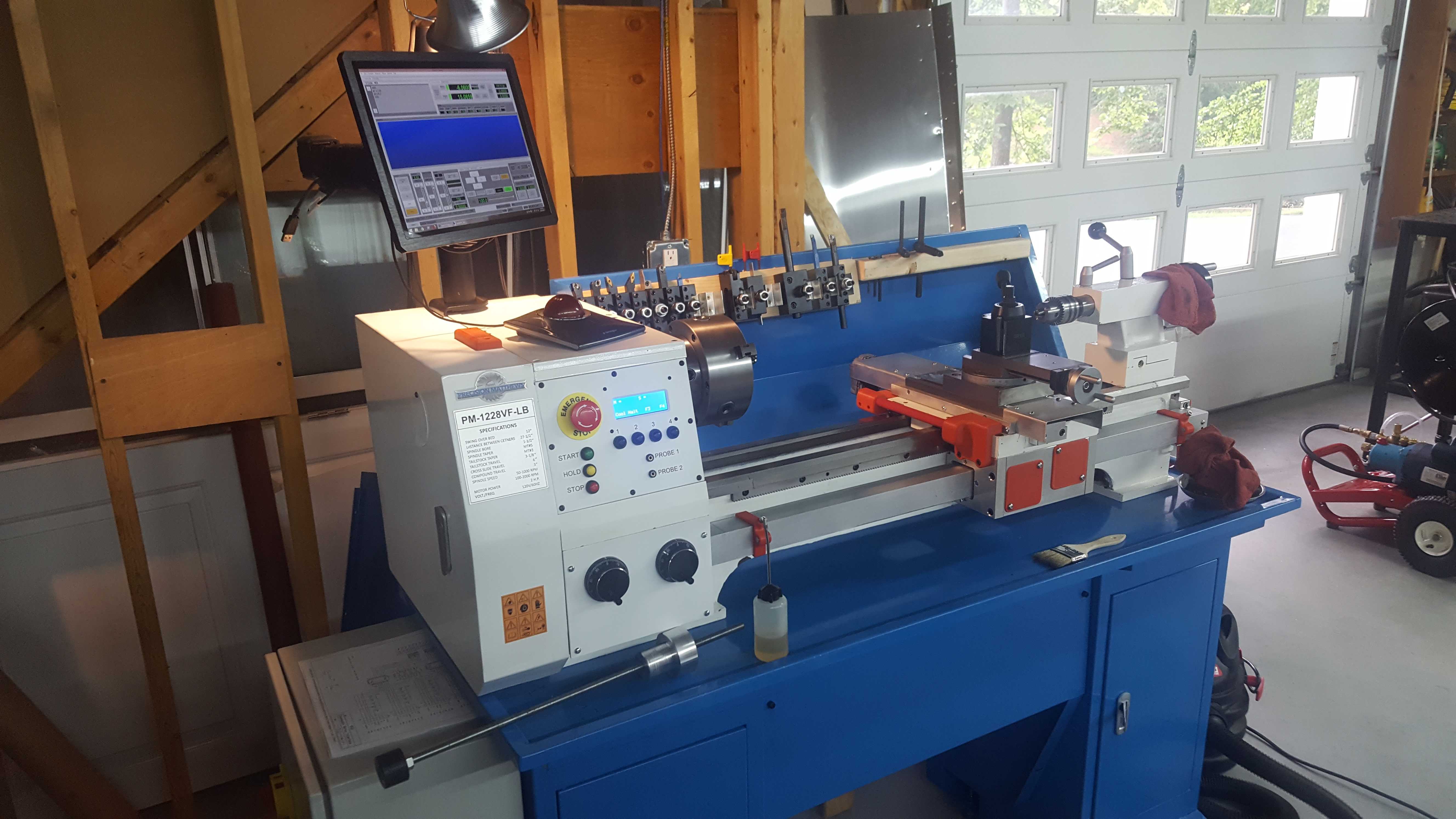

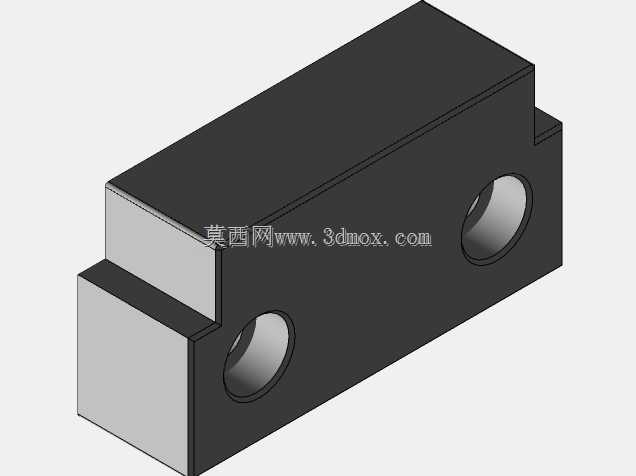

马修斯PM1228MV车床数控化改装结构

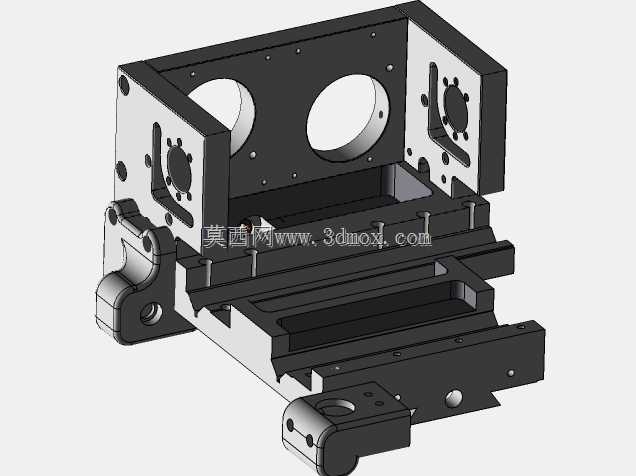

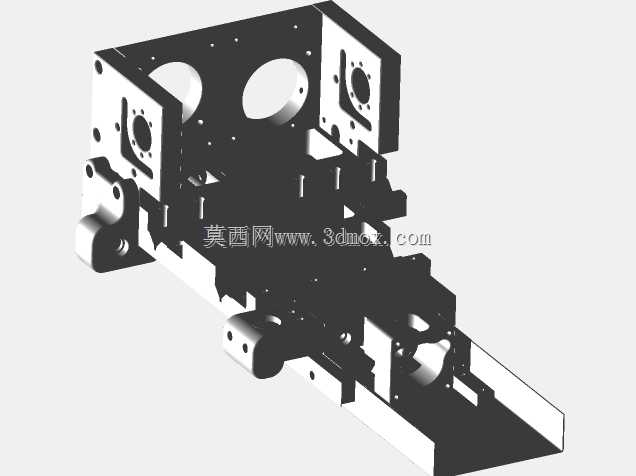

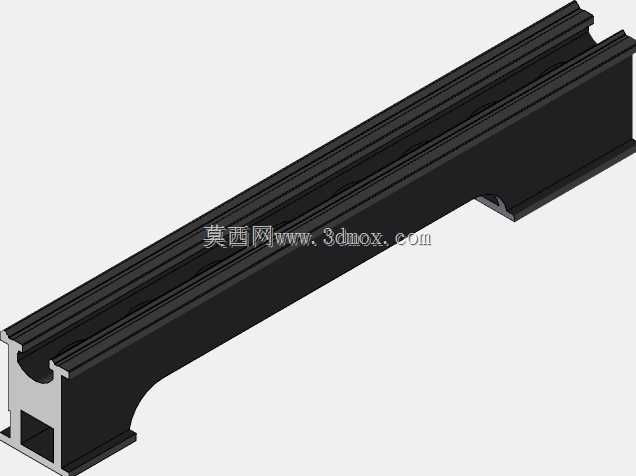

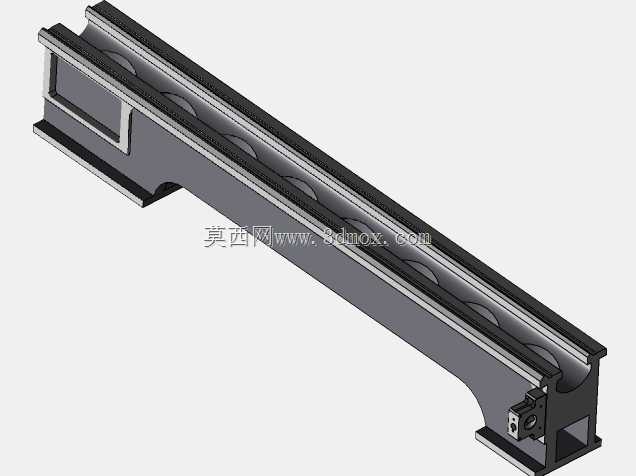

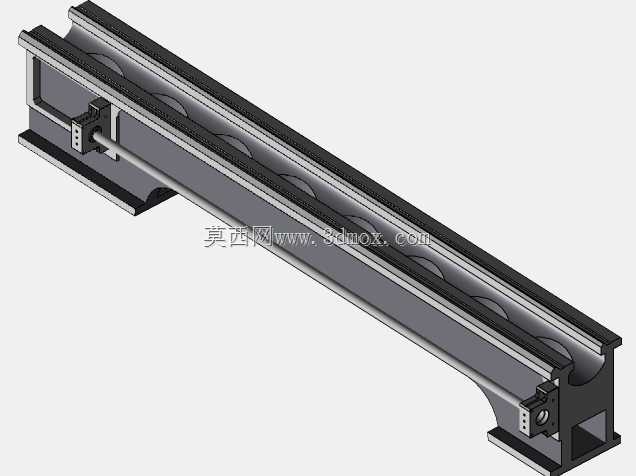

普通卧式车床手动进给的精度波动一直是小批量精密加工的核心痛点，手轮操作的进给量全靠操作人员手感把控，车削细长轴时的让刀量、端面车削的平面度误差很难稳定控制在0.02mm以内，遇到复杂曲面的小批量零件加工，反复对刀、赶刀的辅助时间甚至超过纯切削时长。这套改装结构没有直接替换原有床身导轨，而是保留了原车床的铸铁床身基础，只在溜板箱位置加装了伺服进给模组，原厂床身经过长时间时效处理的刚性优势被完整保留，避开了自制床身容易出现的导轨直线度超差、淬火硬度不均的问题。

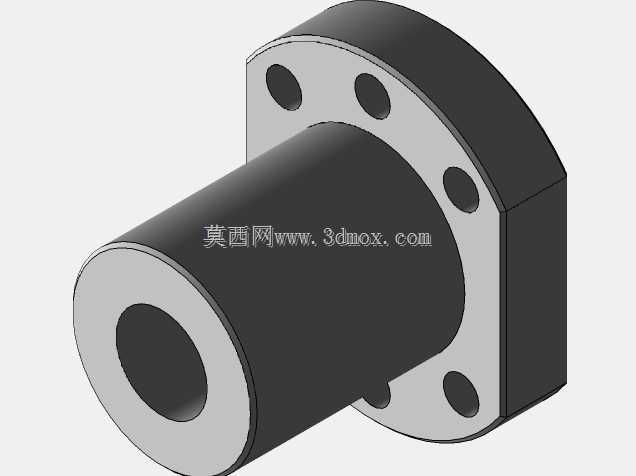

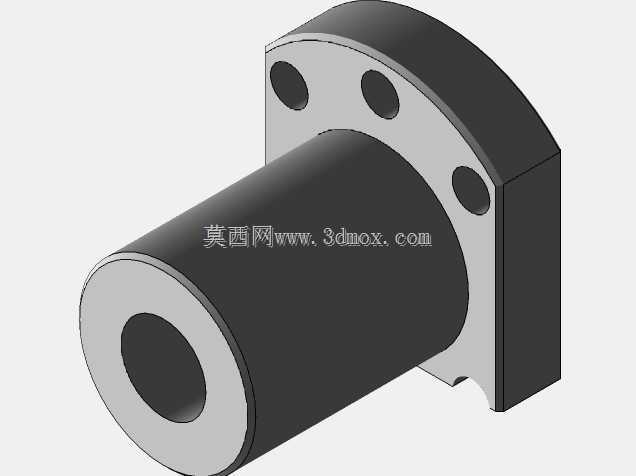

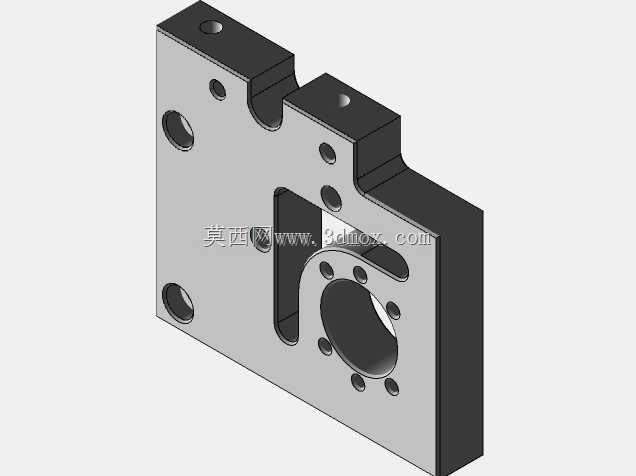

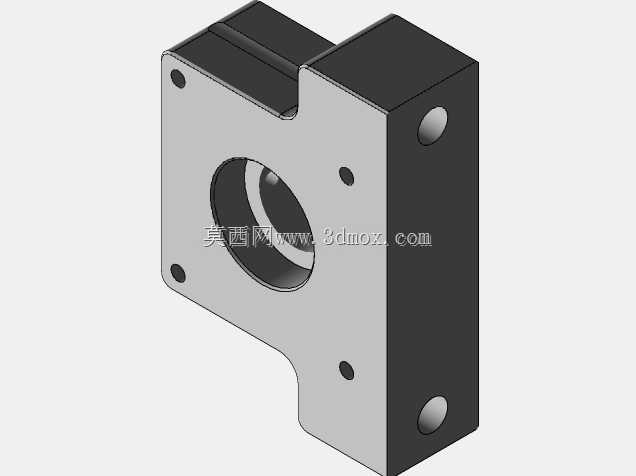

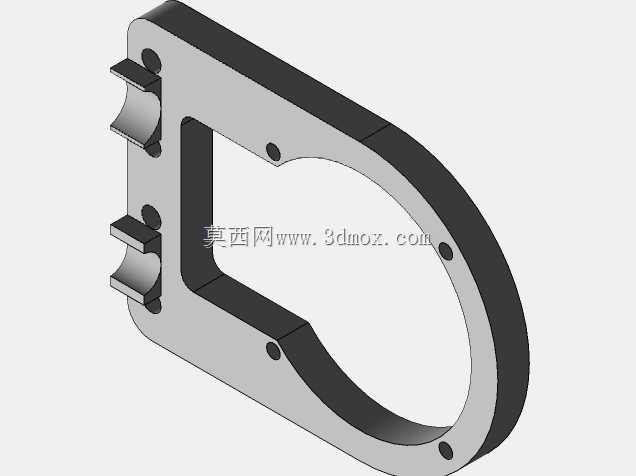

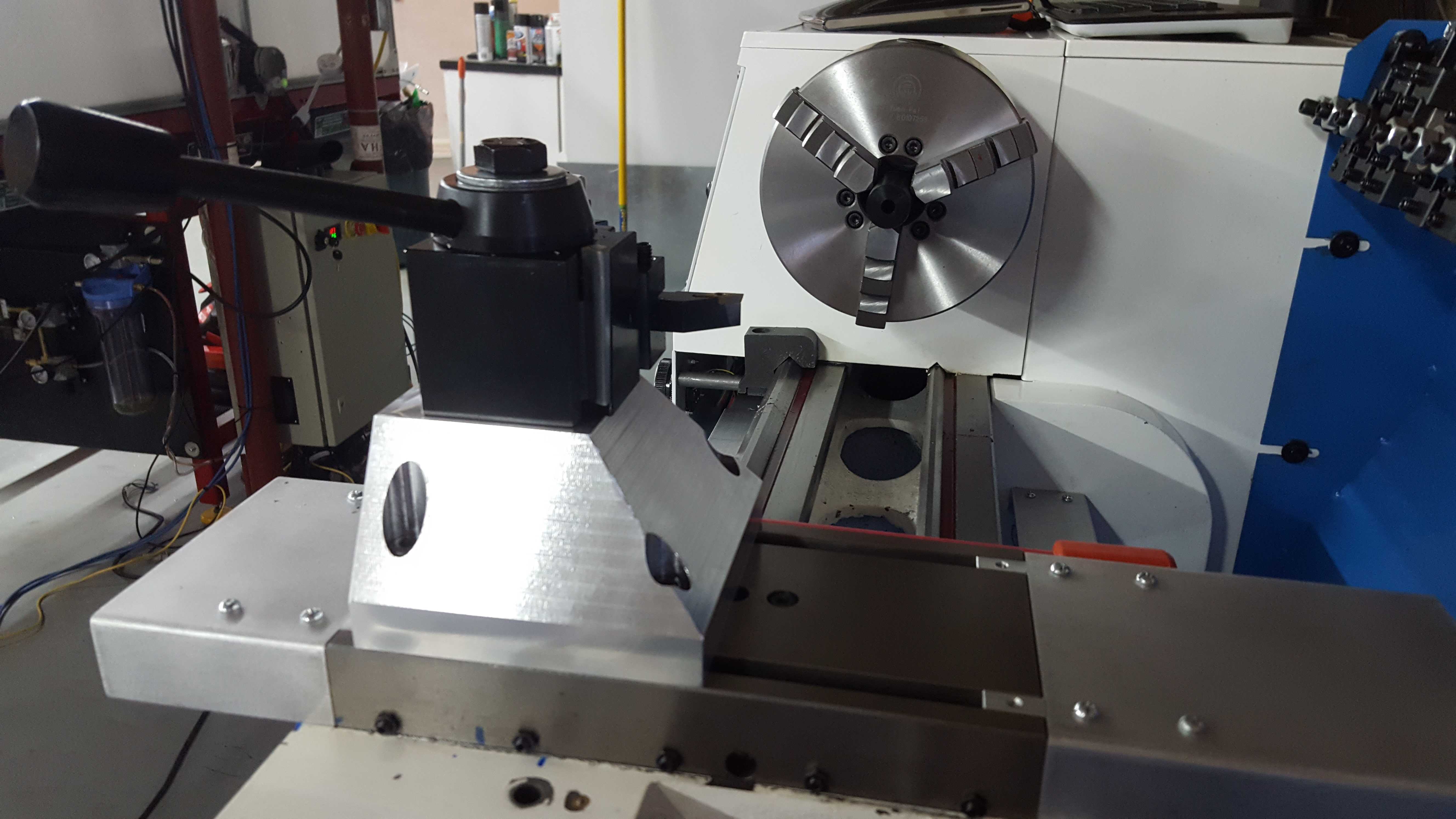

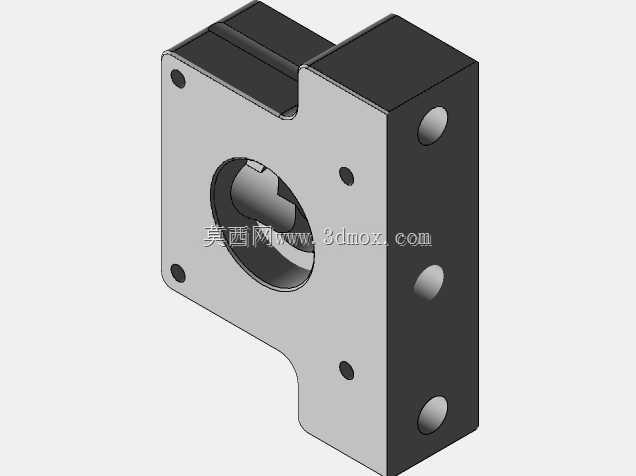

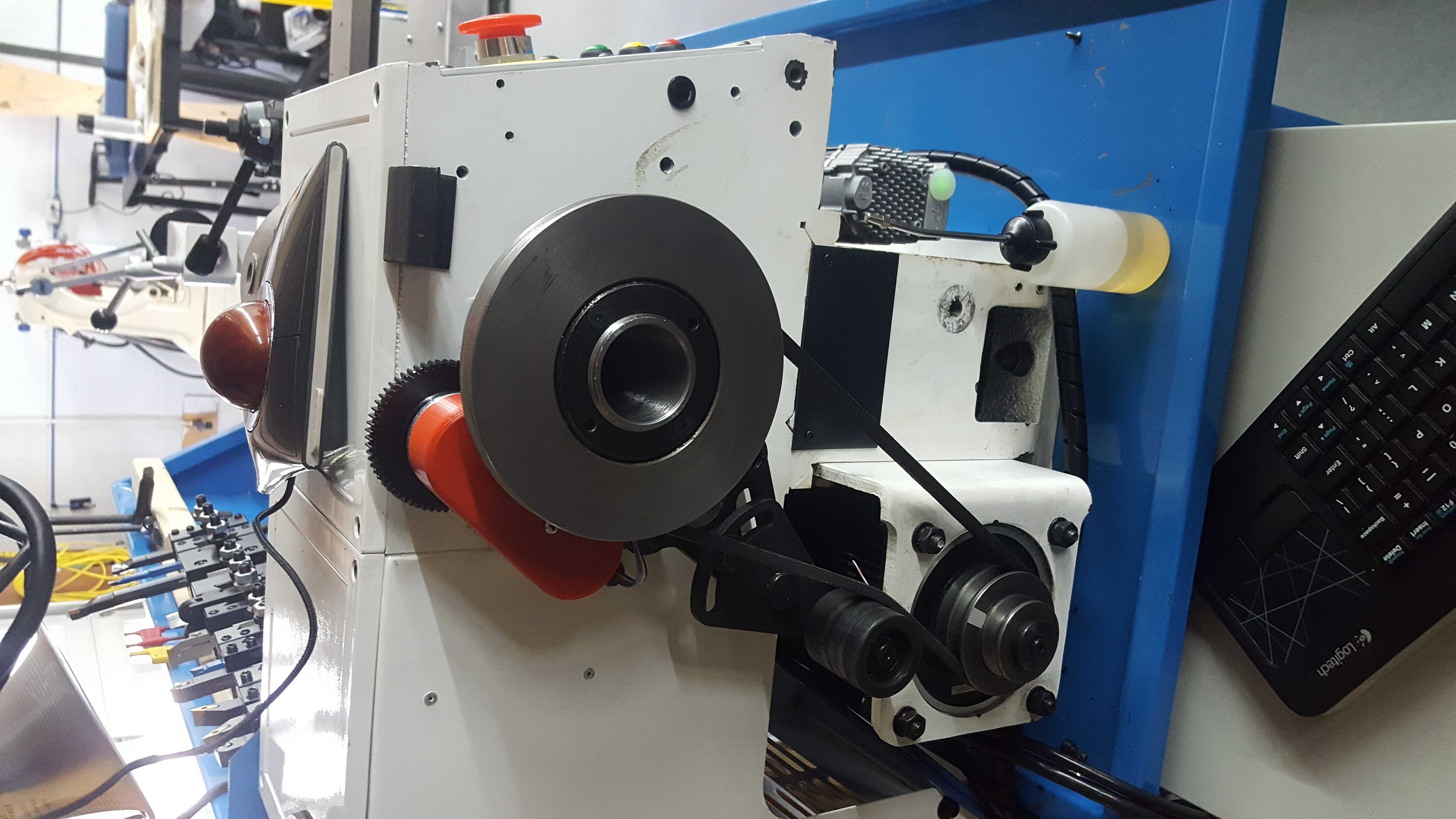

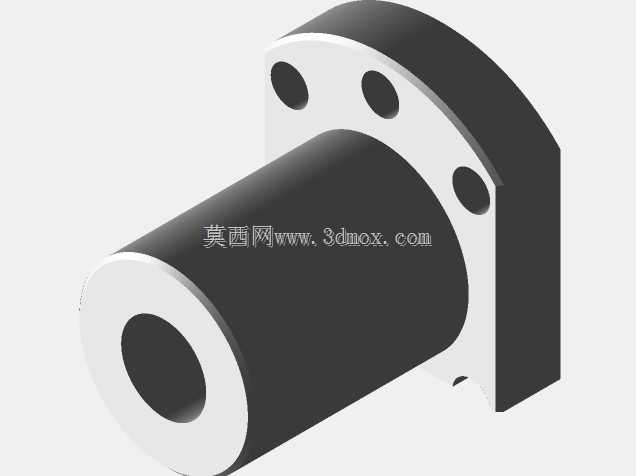

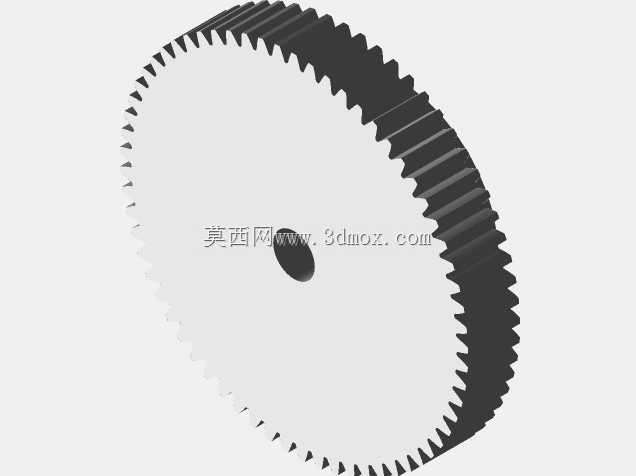

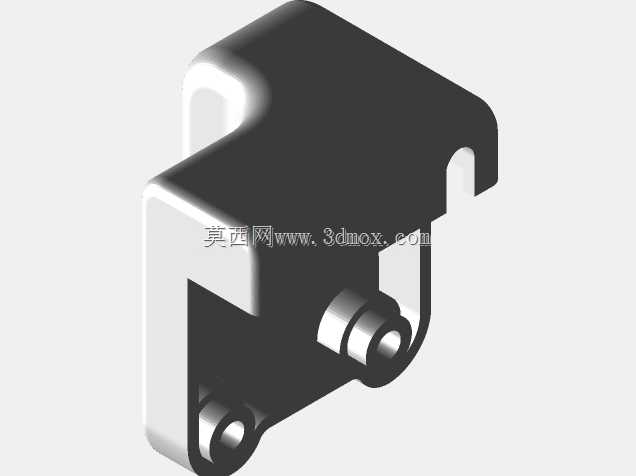

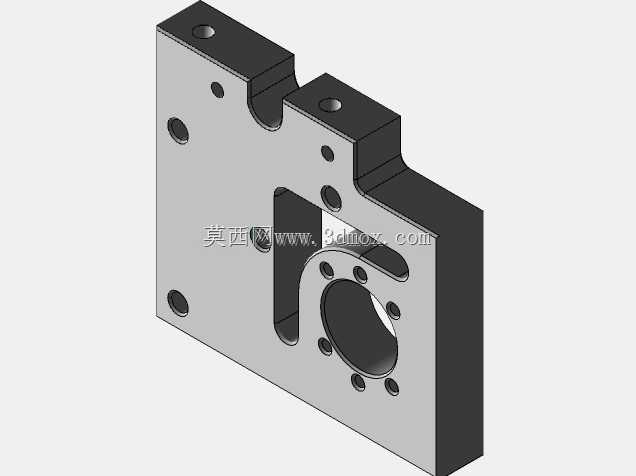

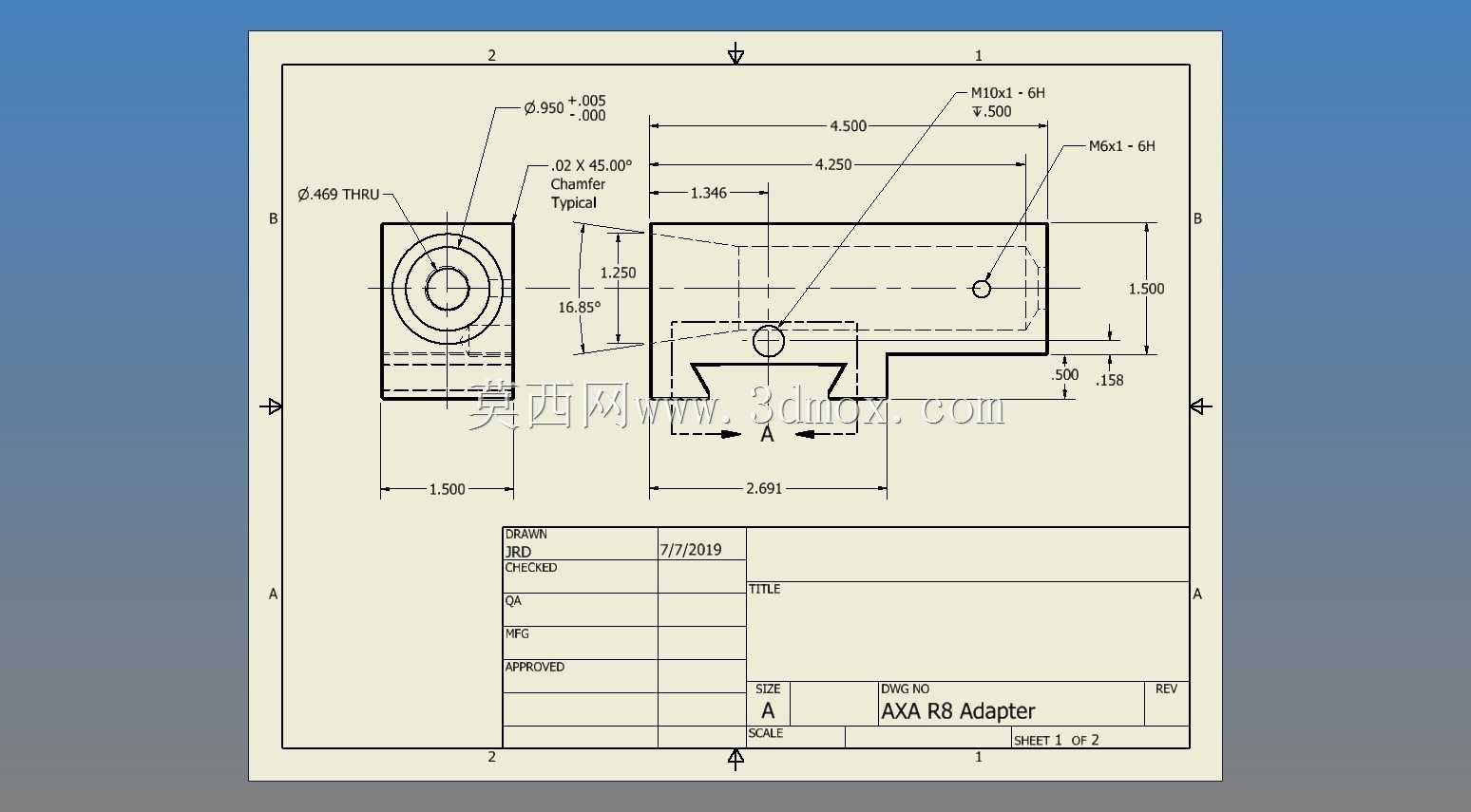

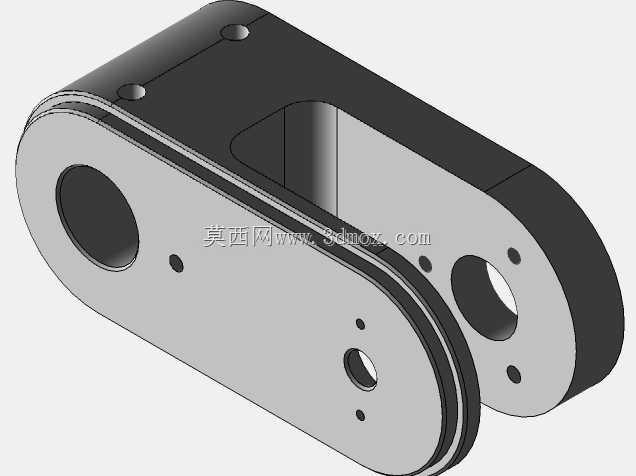

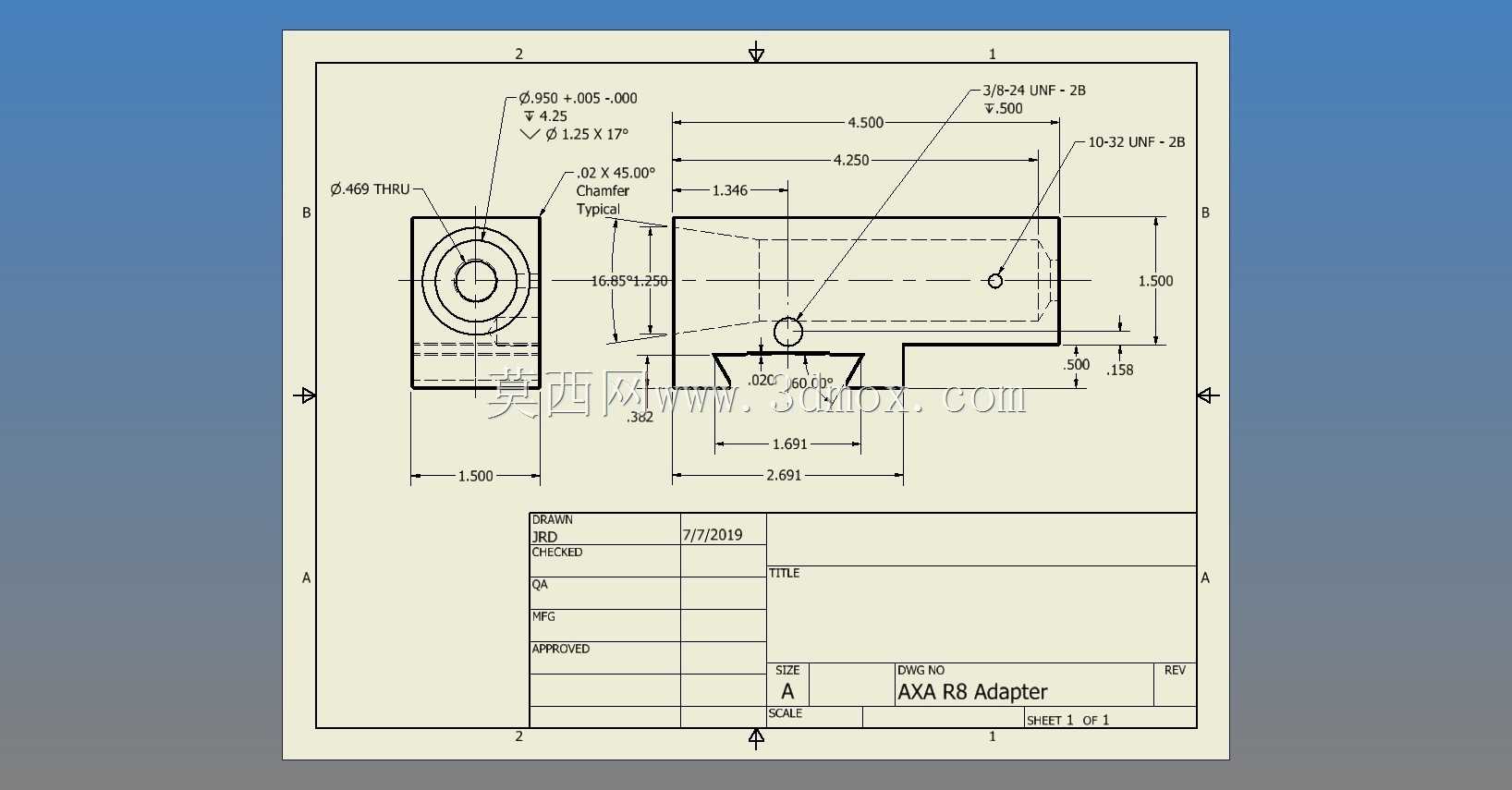

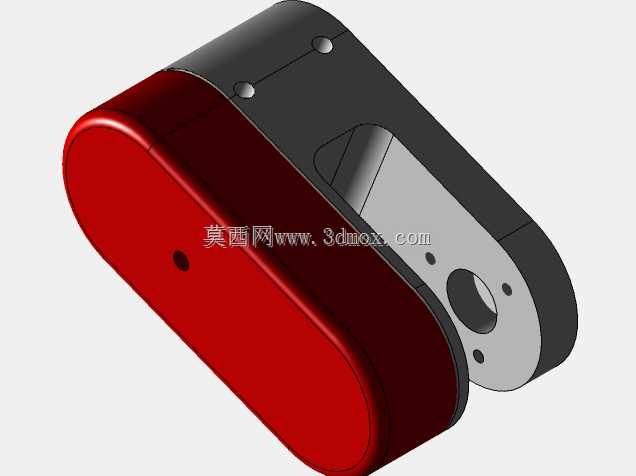

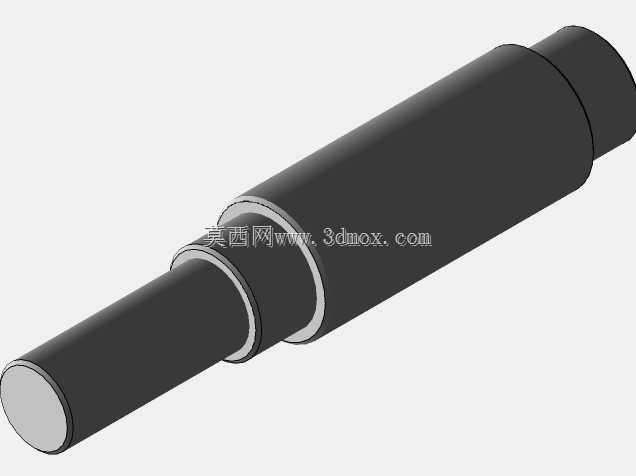

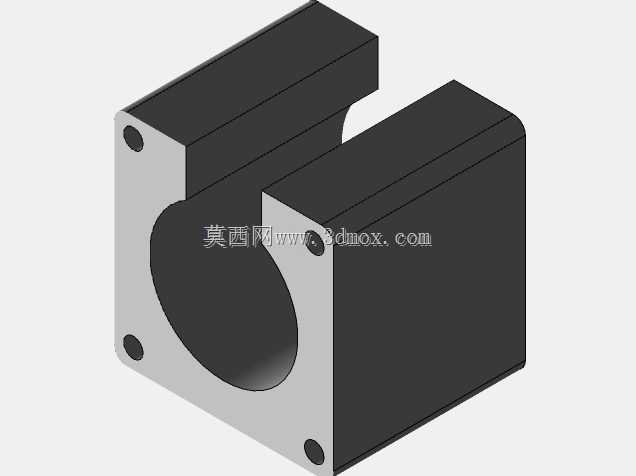

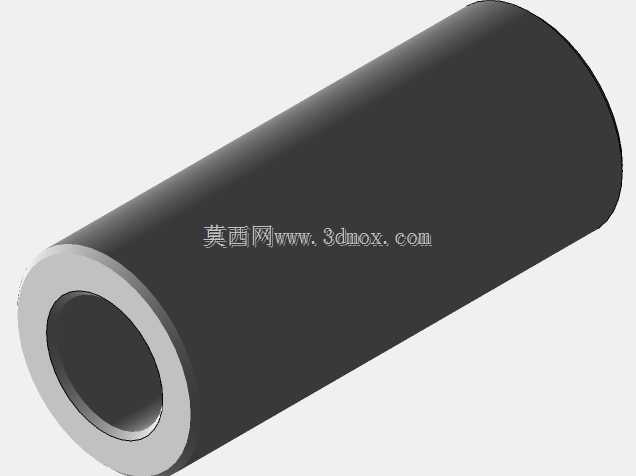

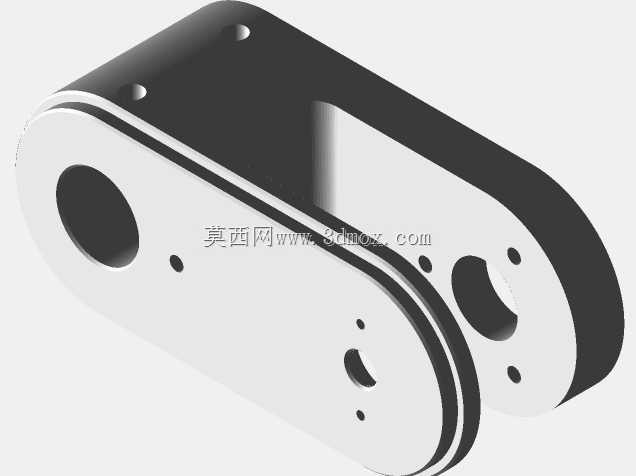

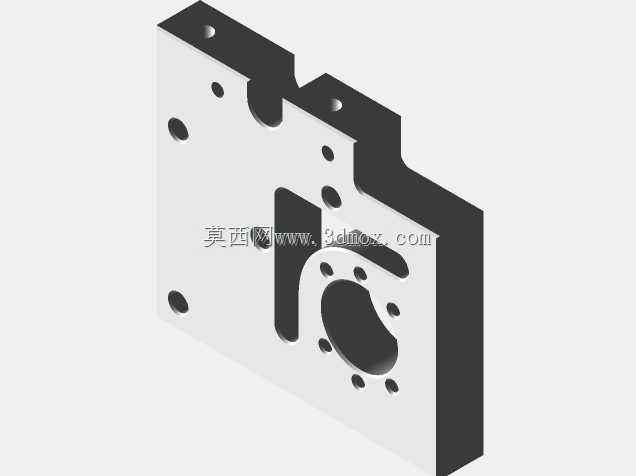

进给丝杠的安装座做了偏心可调设计，装配时不用反复修磨垫片调整丝杠与导轨的平行度，转动偏心套就能把丝杠径向跳动控制在0.01mm以内，既降低了装配难度，也给后期磨损后的预紧调整留足了余量。刀架位置替换成了电动快换刀座，刀位定位采用圆锥面配合，重复定位精度能稳定在0.008mm，换刀时不用人工松紧锁紧手柄，数控系统直接触发定位销锁紧，加工过程中不同刀具的刀补参数可以直接在系统内调用，省去了人工对刀的反复试切步骤。床头箱的主轴端加装了编码器支架，支架采用分体式抱紧结构，不用在原有主轴箱上打孔攻丝，避免了钻孔时铁屑掉入主轴轴承的隐患，编码器同步轮的张紧结构用腰型孔调节，同步带张紧力可以根据转速灵活调整，高速车削时不会出现丢步导致的螺纹乱牙问题。

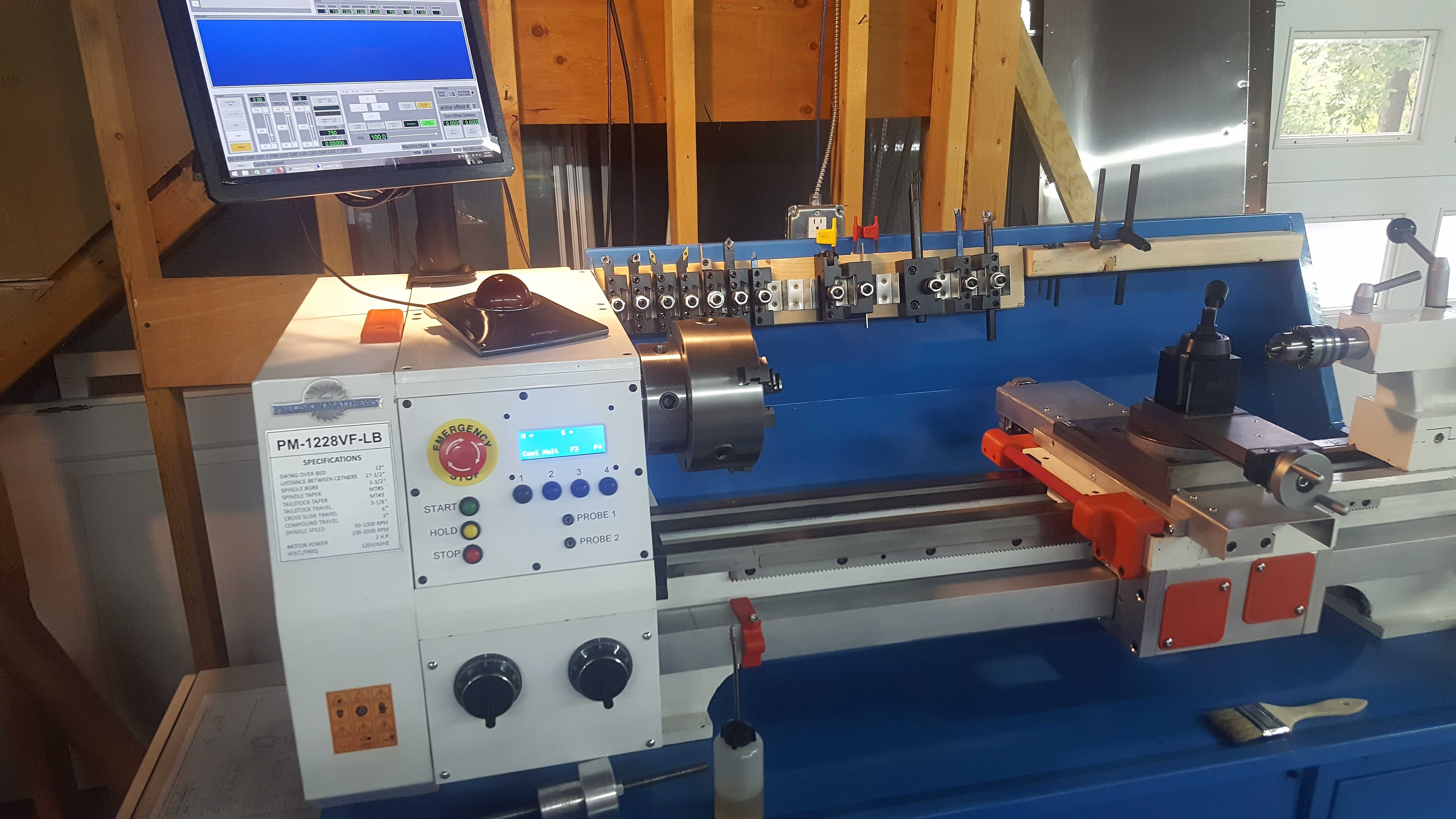

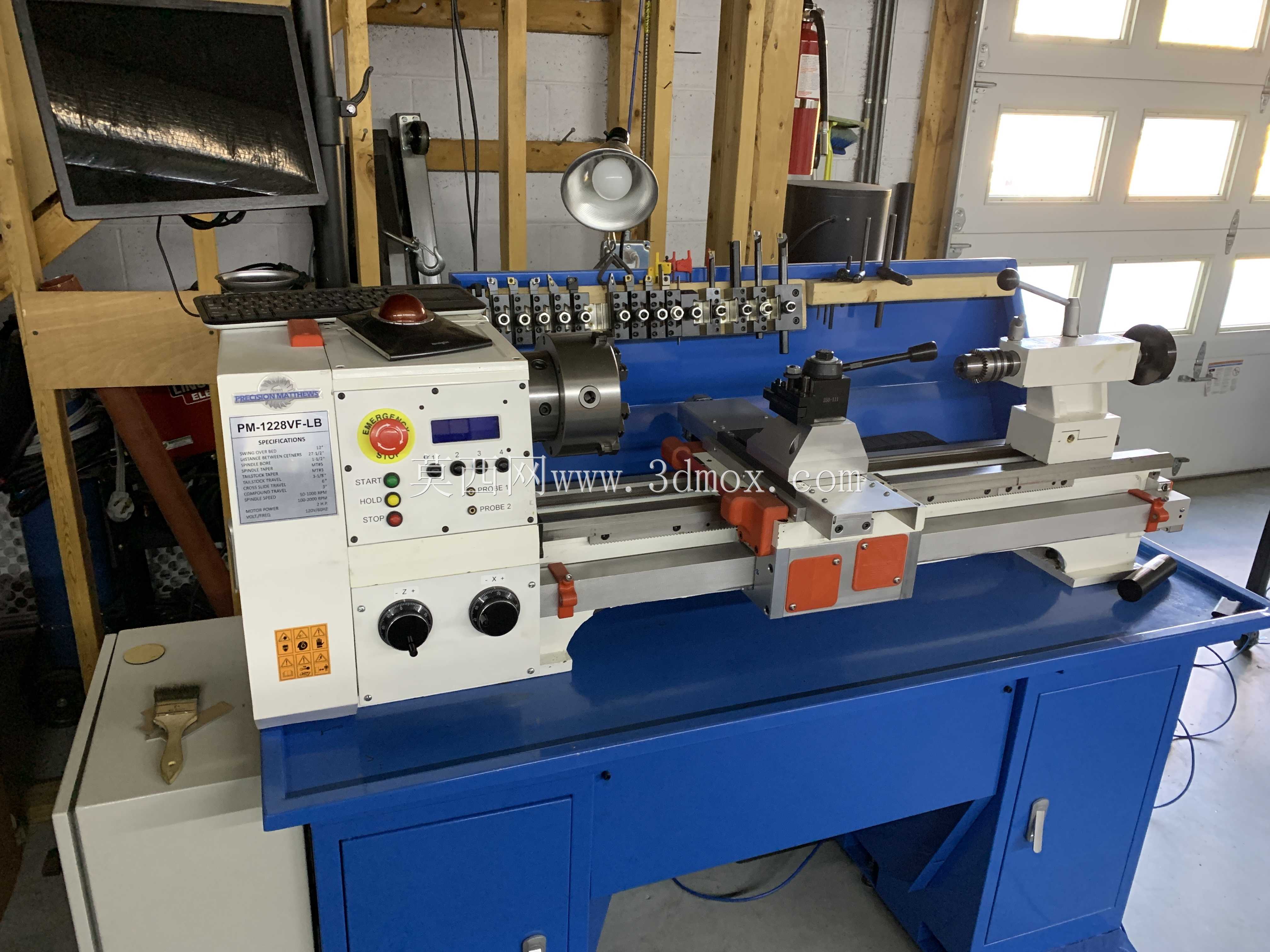

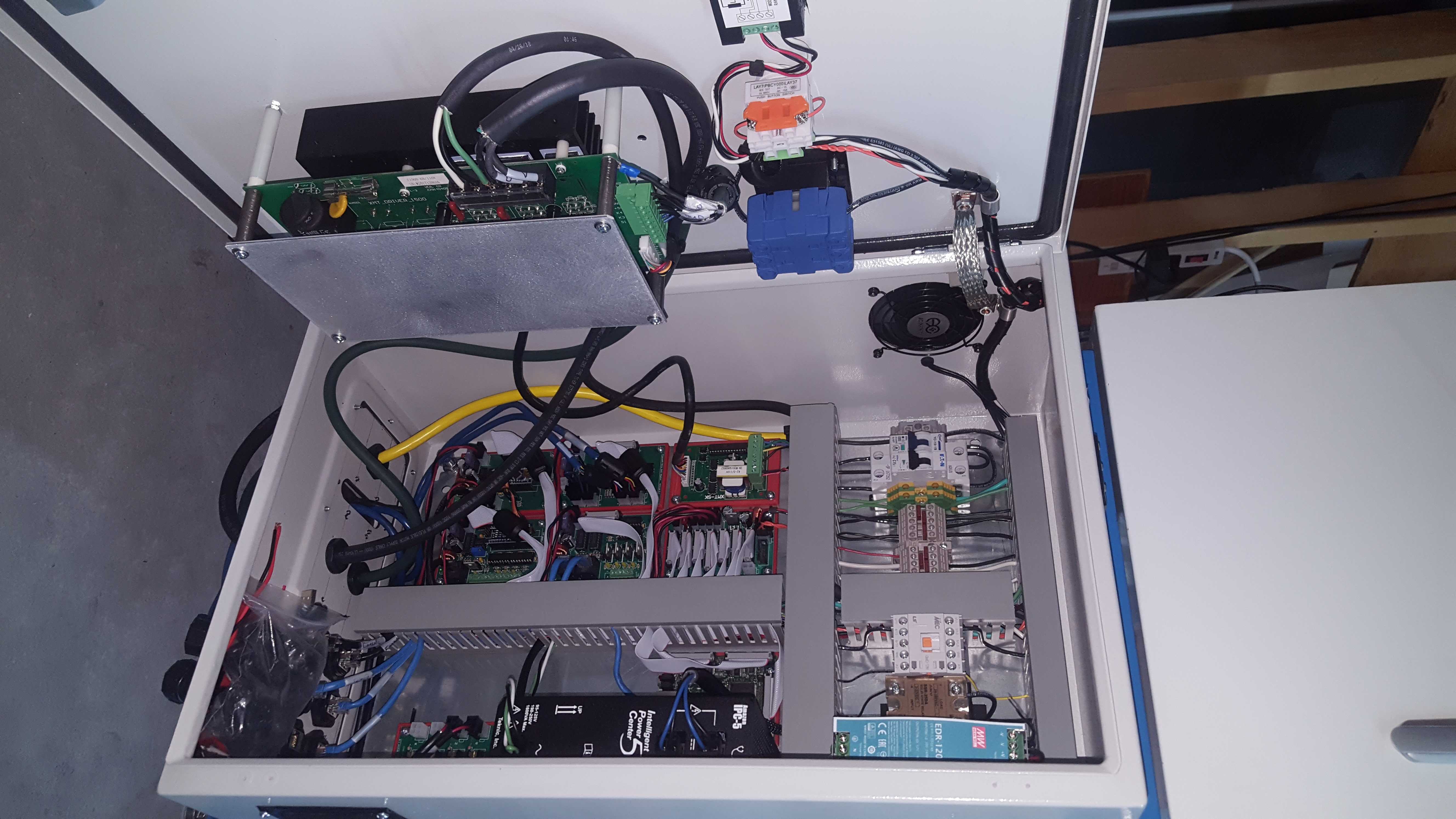

操作面板直接固定在床身侧方的悬臂支架上，支架可以任意角度旋转调整，操作人员站在不同工位都能清晰看到屏幕参数，不用侧身歪头查看读数。冷却管路的走线全部藏在溜板的走线槽内，跟着进给模组同步移动，不会出现管路拖挂、被切屑刮破的问题，冷却液喷嘴的角度可以任意调整，对准刀尖切削位置的同时不会被旋转的卡盘剐蹭。床身下方的柜体整合了电气控制元件，所有强电弱电走线分开排布，避免伺服驱动器的信号干扰到编码器的脉冲传输，柜门上加装了散热风扇，连续长时间加工时柜内温度不会超过40度，保证电气元件的工作稳定性。

尾座部分保留了原有的手动顶紧结构，只在尾座套筒位置加装了位置传感器，顶紧工件的压力达到设定阈值时系统会自动提示，避免顶紧力过大顶弯细长工件，或是顶紧力不足导致工件飞出的安全隐患。原有车床的手轮结构也没有完全拆除，调试设备时可以切换到手动模式，转动手轮微调进给位置，比纯数控系统的点动操作更顺手，遇到简单的单件修配工作，不用编写数控程序就能直接手动加工，兼顾了数控加工的精度和普通车床的灵活性。
