工业级双轴撕碎破碎设备结构设计

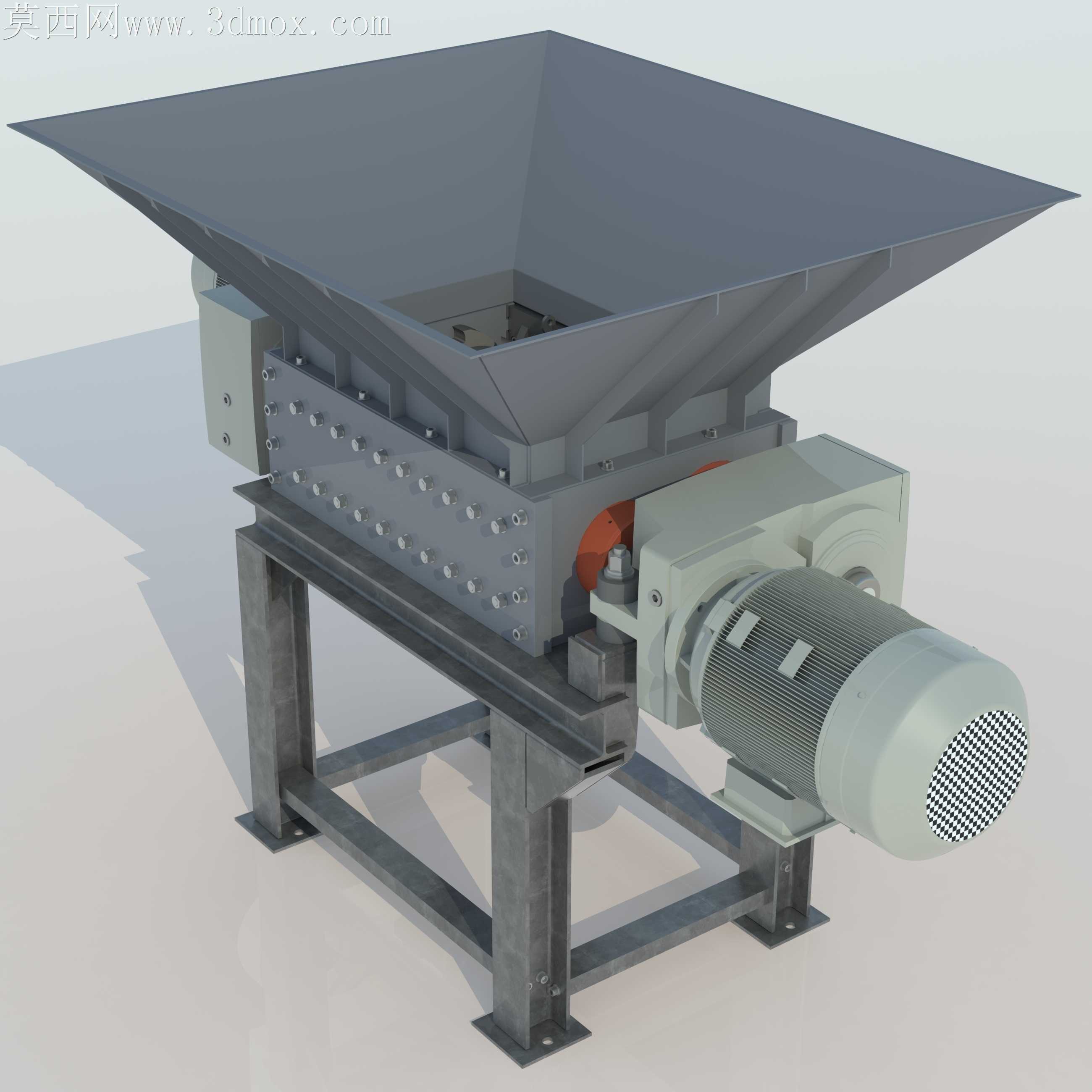

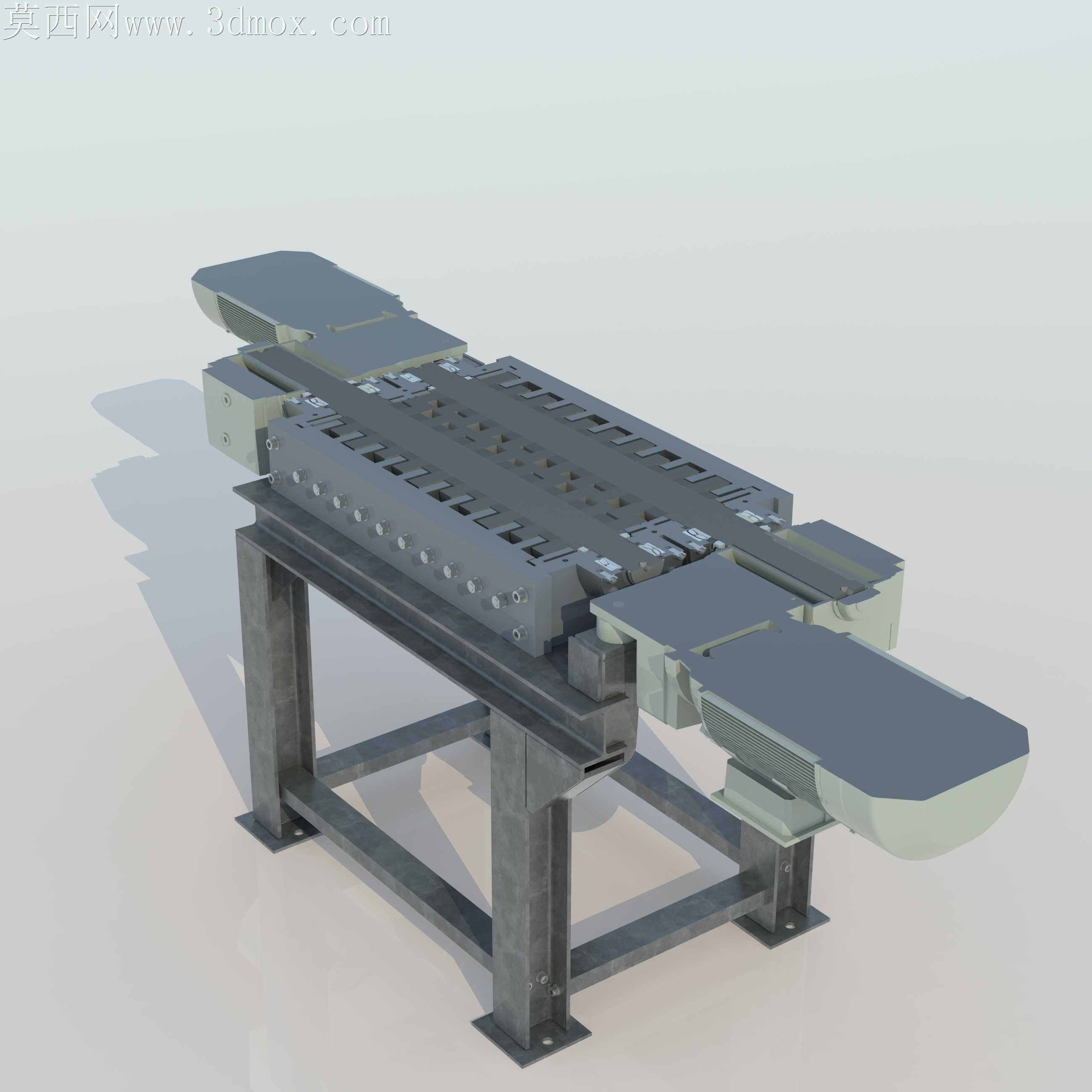

上次给固废处理厂做适配方案时，现场老设备的刀轴卡滞、机架焊缝震裂的问题给我留了太深的印象，这次做这套结构时最先抠的就是刀箱与机架连接位的公差，特意把螺栓孔的配合间隙留到了0.02mm以内，避免长期受交变载荷出现螺栓剪切断裂的问题。进料斗的扩口斜面我反复调了三次角度，最初做的45度斜角在试投轻薄塑料料时容易出现架桥卡料，后来把靠近刀辊侧的斜面倾角调到32度，还在斗壁内侧加了两道凸起的导料筋，不管是大块硬料还是轻薄废塑料都能顺利滑入刀腔，不会在进料口堆积。刀箱侧的衬板我特意做了快拆式的沉头固定结构，不用整个拆解刀轴就能更换磨损的衬板，之前接触的老设备换衬板要拆整整一天，这个结构换下来只需要两个小时，能大幅减少设备停机维护的时间。传动侧的电机安装座我做了腰型孔的调节位，装三角带的时候不用硬撬皮带就能轻松调整张紧度，避免安装时撬坏电机端盖或者皮带内部的抗拉层。做跨软件转档的时候我特意把所有螺纹孔的修饰特征都做了实体化处理，之前转档出过好几次螺纹面破面的问题，这次逐个检查了刀箱上的每一个安装孔，连机架地脚板的安装孔位都核对了三次，避免拿到模型的人在出工程图时出现孔位偏差。机架的方管拼接位我特意加了三角加强筋，之前算载荷的时候发现满负荷工况下机架支腿的应力集中点刚好在焊接位，加了加强筋之后能把局部应力分散掉，不会用几个月就出现焊缝开裂的问题。刀轴的密封位我留了足够的骨架油封安装槽，还在外侧加了挡尘环，粉碎作业时的粉尘和碎料渣不会窜到轴承位里，能大幅延长轴承的使用寿命。最初构思的时候还想在进料斗加液压压料结构，后来考虑到常规固废破碎的工况不需要额外压料，加了反而会增加制造成本和后期故障点，就把这个结构做了预留接口，用户有需求的时候可以直接加装不用改动主体结构。渲染的时候特意还原了设备焊接后的磨砂金属质感，连螺栓头的倒角细节都没落下，能直观看到每个部件的装配位置关系，不管是做方案展示还是加工参考都能直接用。
