曲柄滑块运动转换机构结构设计

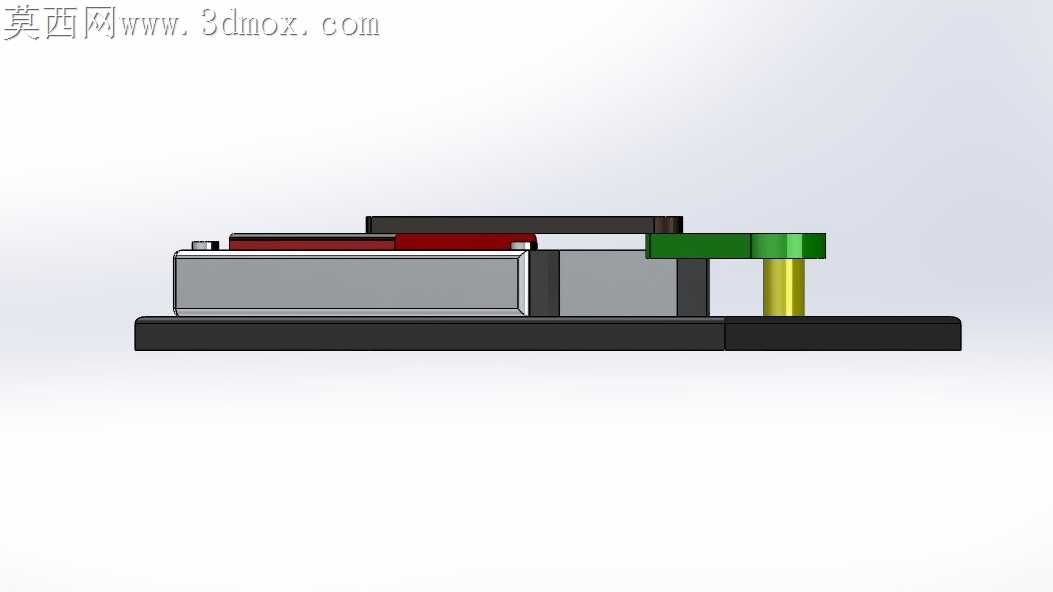

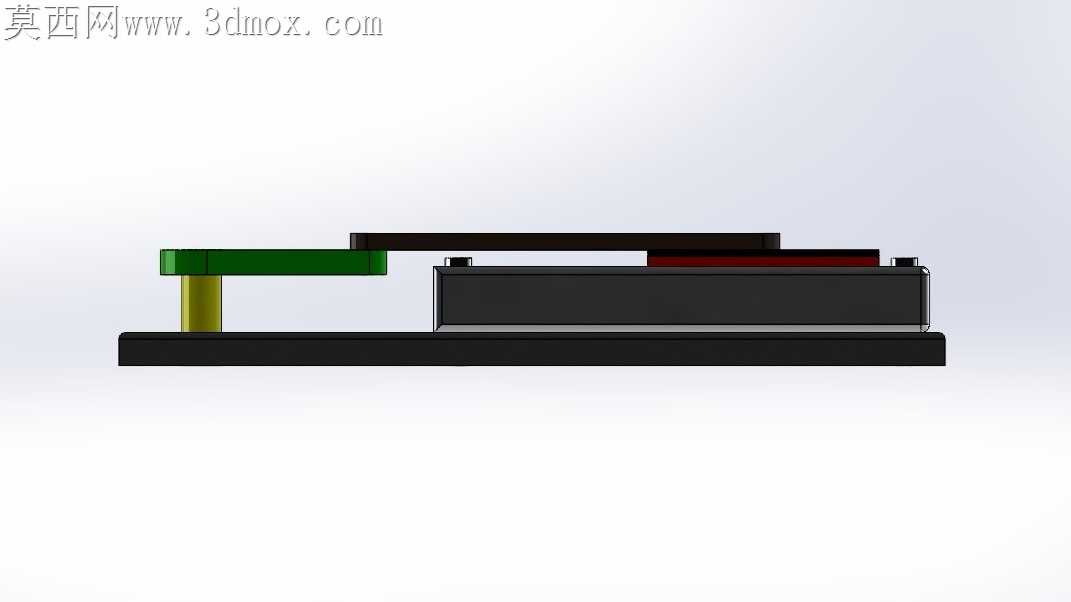

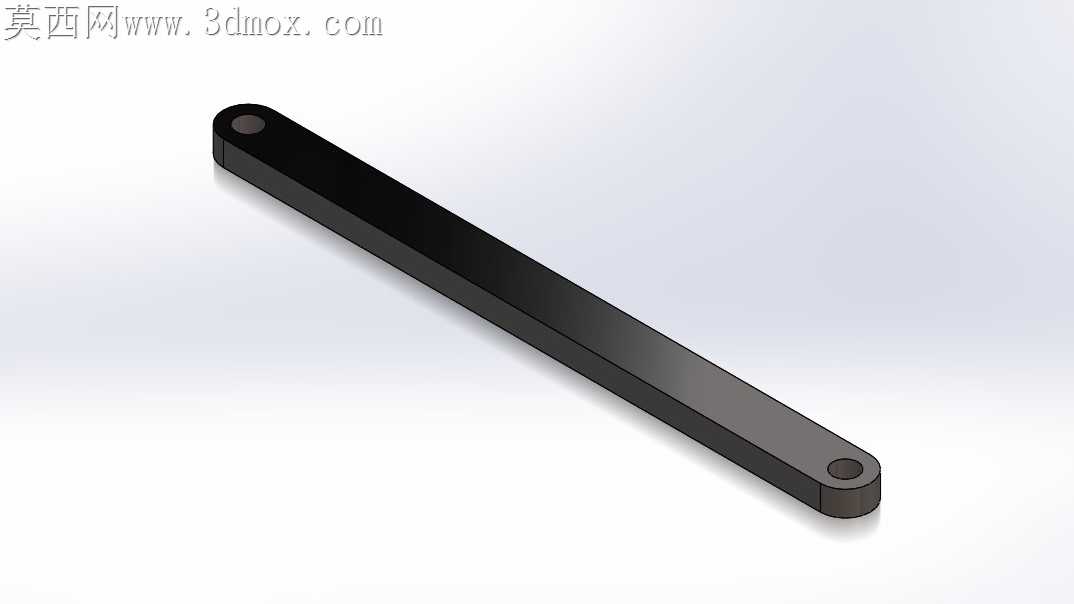

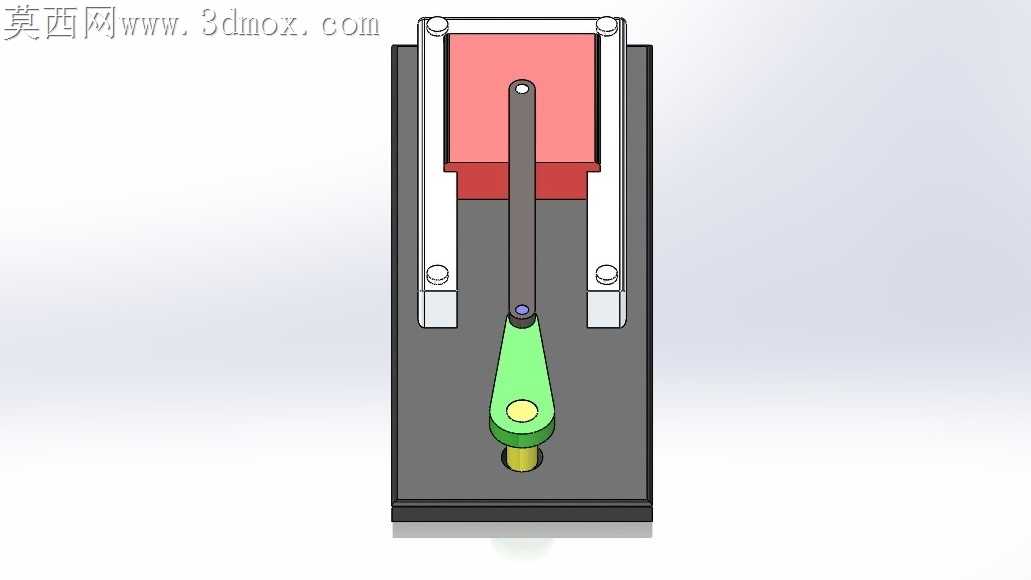

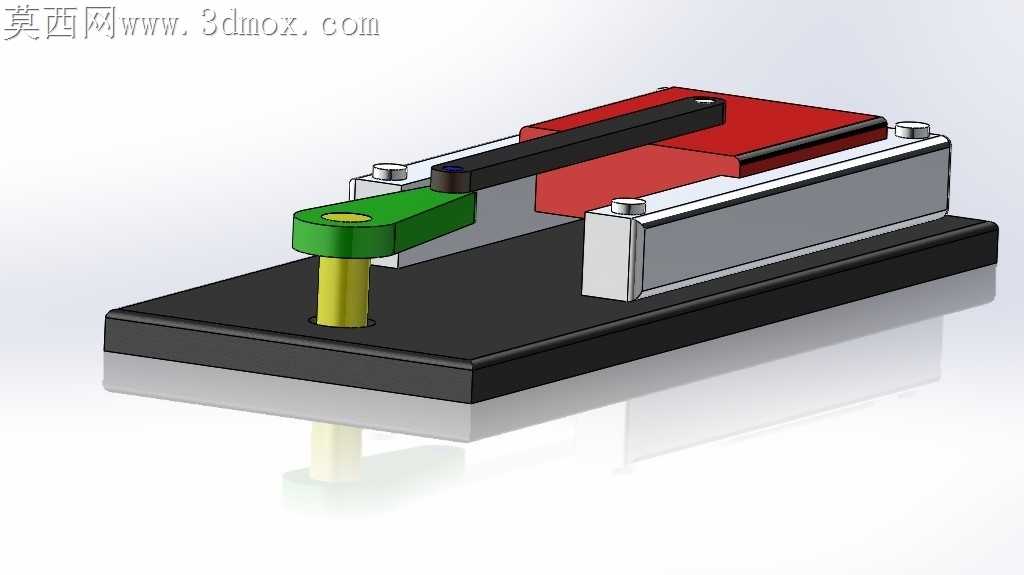

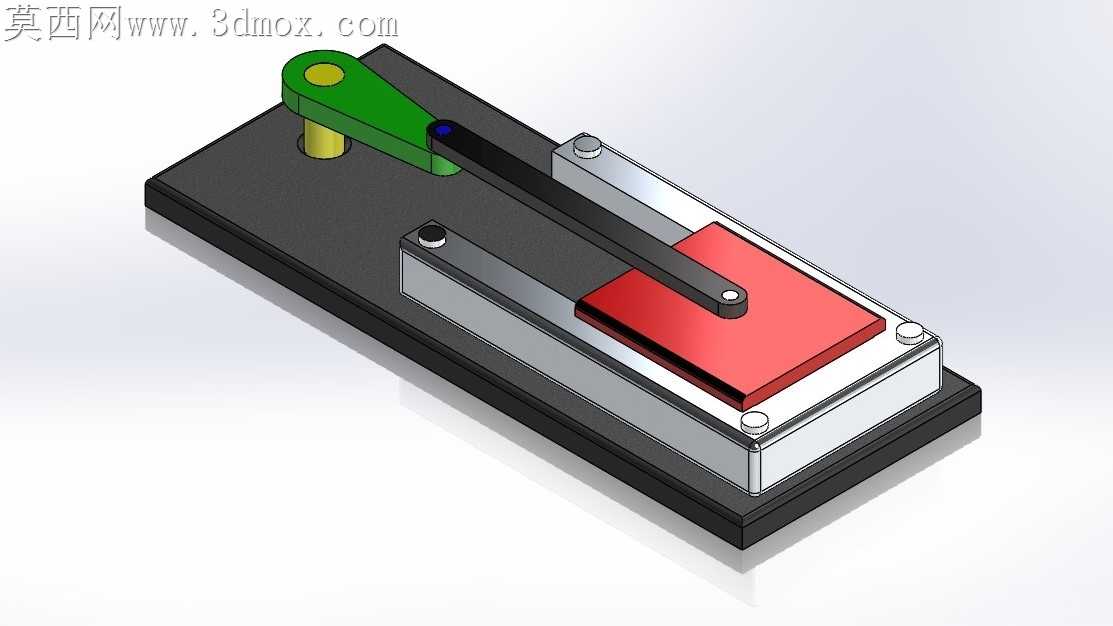

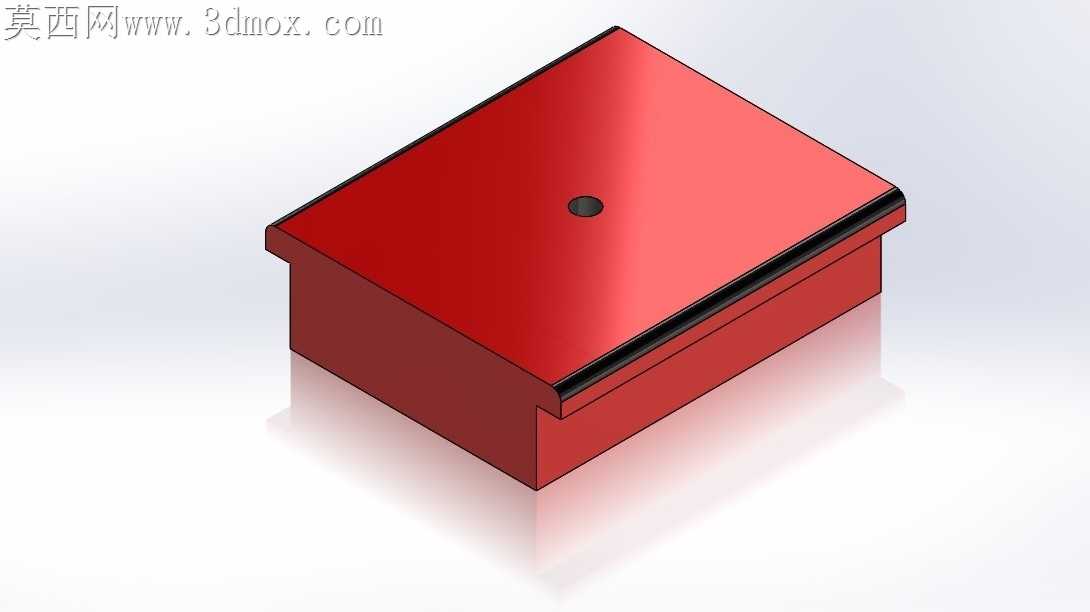

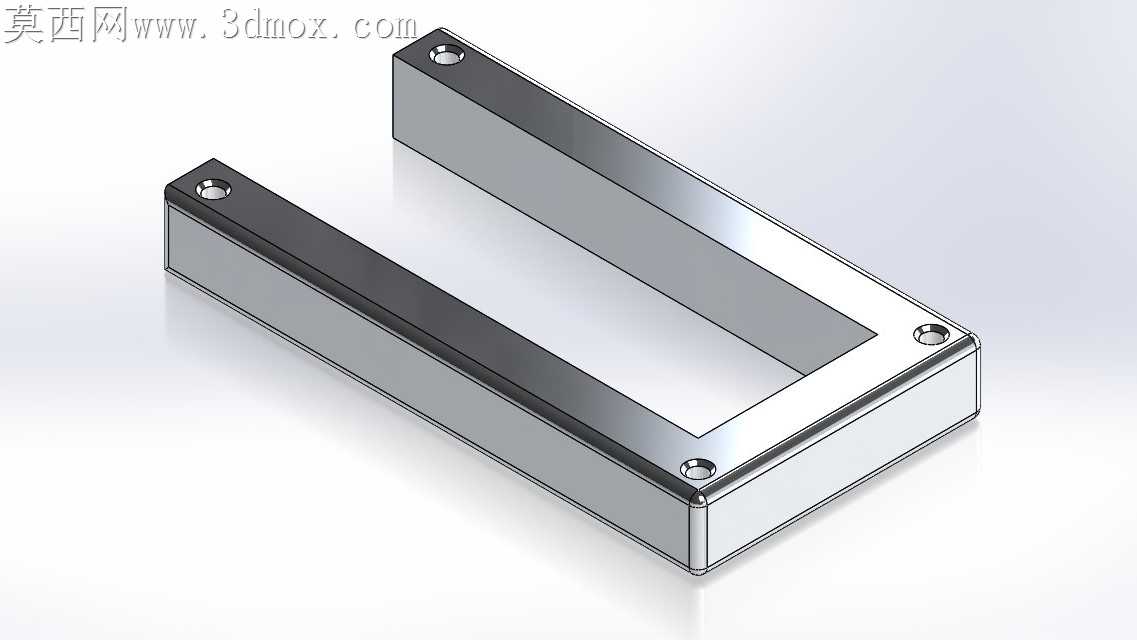

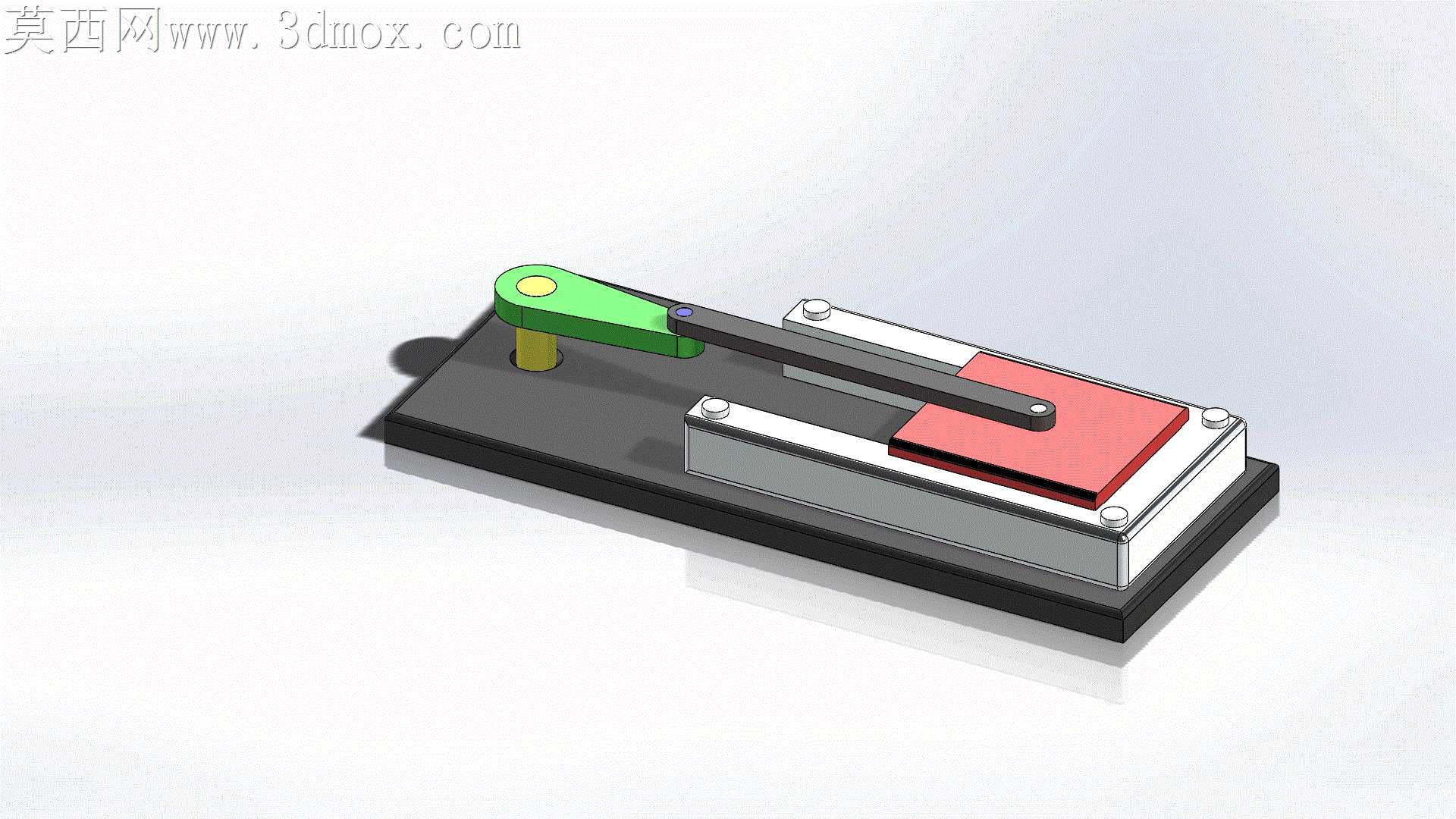

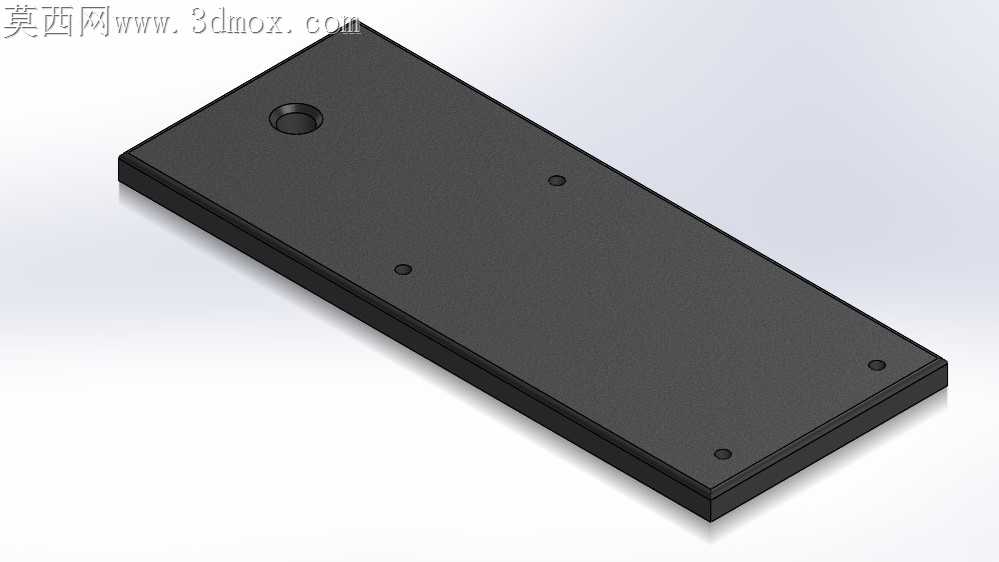

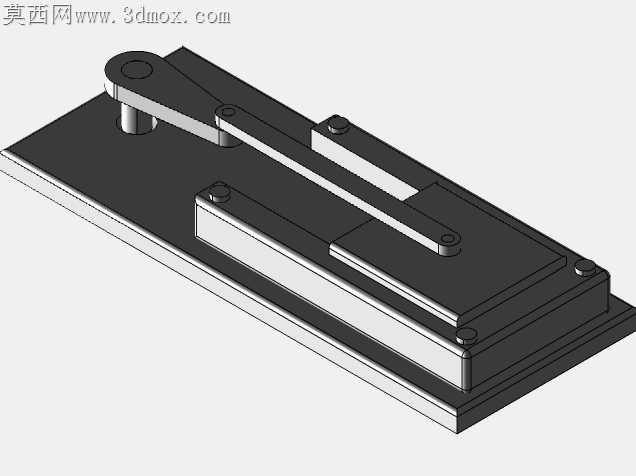

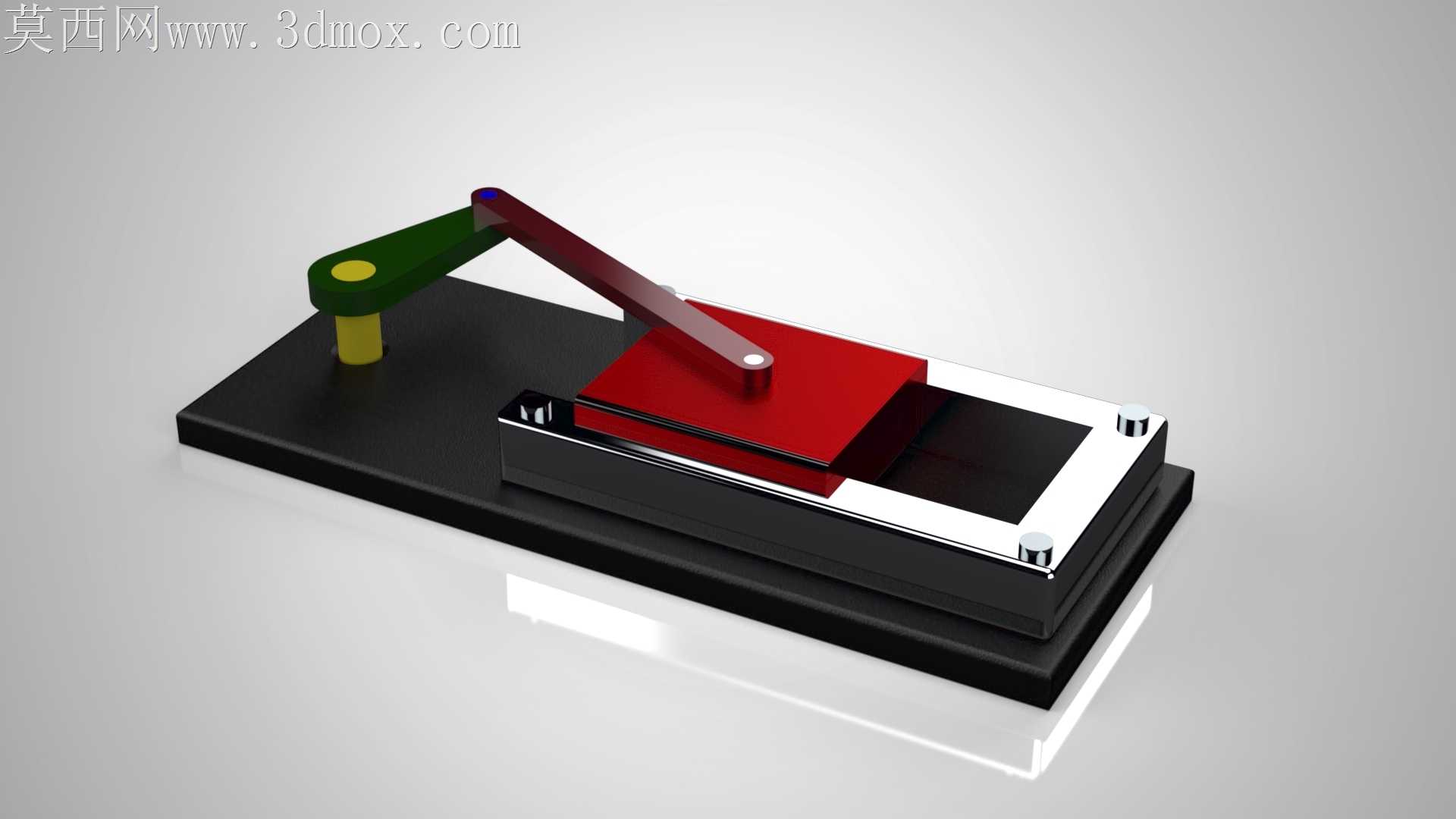

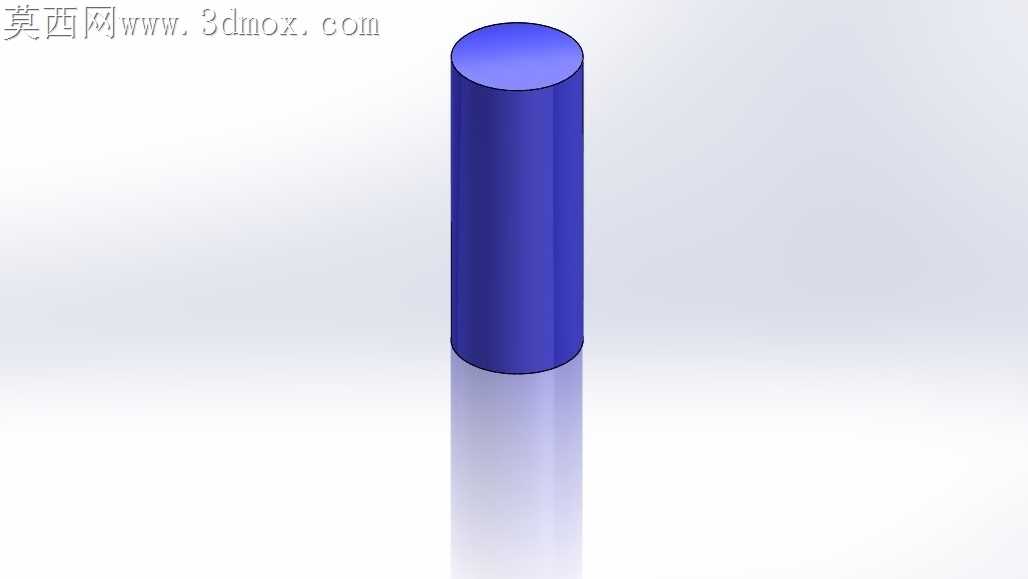

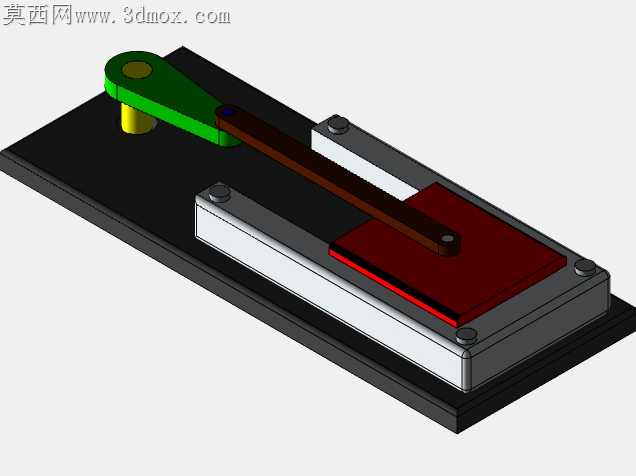

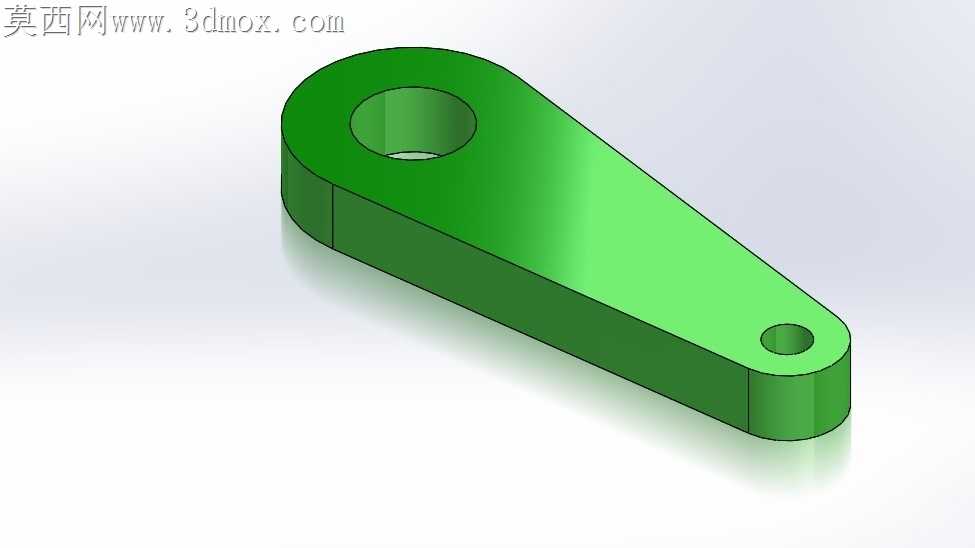

刚把这套机构的样件装到测试台的时候，曲柄转轴处的毛刺差点卡停整个运动副，拿什锦锉修了三回才让绿柄转起来没有滞涩感。最早构思这套结构的时候，是想做个能直观演示旋转与直线往复运动互换的教学用机构，毕竟课本上的原理图太抽象，学生摸不到实际的配合间隙，很难理解死点位置的调整逻辑。做滑块导轨的时候特意留了0.02mm的公差带，一开始按紧配合做的，滑块滑到行程中段就会因为热膨胀卡死，后来把导轨侧边的压块改成了带微调螺钉的结构，既能消除间隙又不会压得太死，试转了两百多个循环没出现卡滞。跨格式转档的时候踩过坑，最早在别的软件里做的曲柄销倒角，导进常用建模软件的时候丢了圆角特征，渲染的时候棱边出现了不该有的锐边反光，后来重新在装配环境里给所有运动副的接触边都加了R0.5的圆角，既避免转档破面，也符合实际机加工的倒角要求。做底座的时候一开始想省材料把底板做薄，结果曲柄高速转动的时候整个底座跟着晃，后来在底板底部加了两条嵌入式的配重槽，不用额外增加太多整体重量就能压住振动，放在实训台面上不用螺栓固定也能稳当运行。滑块和曲柄连接的长槽，最初设计的时候槽宽和销子做的是等宽，实际装配的时候发现销子在槽里滑动会有异响，后来把槽宽放大了0.03mm，在销子表面加了模拟的耐磨衬套层，运动的时候噪音小了很多，也能减少长期往复运动的磨损。这套结构没有做多余的花哨设计，所有尺寸都是按实际机加工的工艺要求定的，比如曲柄的回转半径和滑块行程严格对应，不会出现运动干涉，连固定底座的沉头孔位置都留够了扳手操作的空间，不管是拿来做教学演示模型，还是拆成单个零件做金工实训的测绘样件都合适。之前给学生做实训考核的时候，就拿这套机构当考题，不少学生一开始没注意曲柄和滑块的初始位置装配关系，装完之后转不动，拆了重装两三次才摸清楚死点位置的调整技巧，比对着图纸死记硬背印象深多了。
