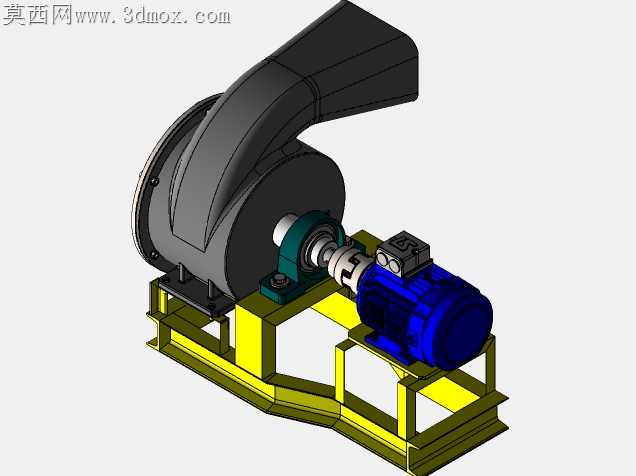

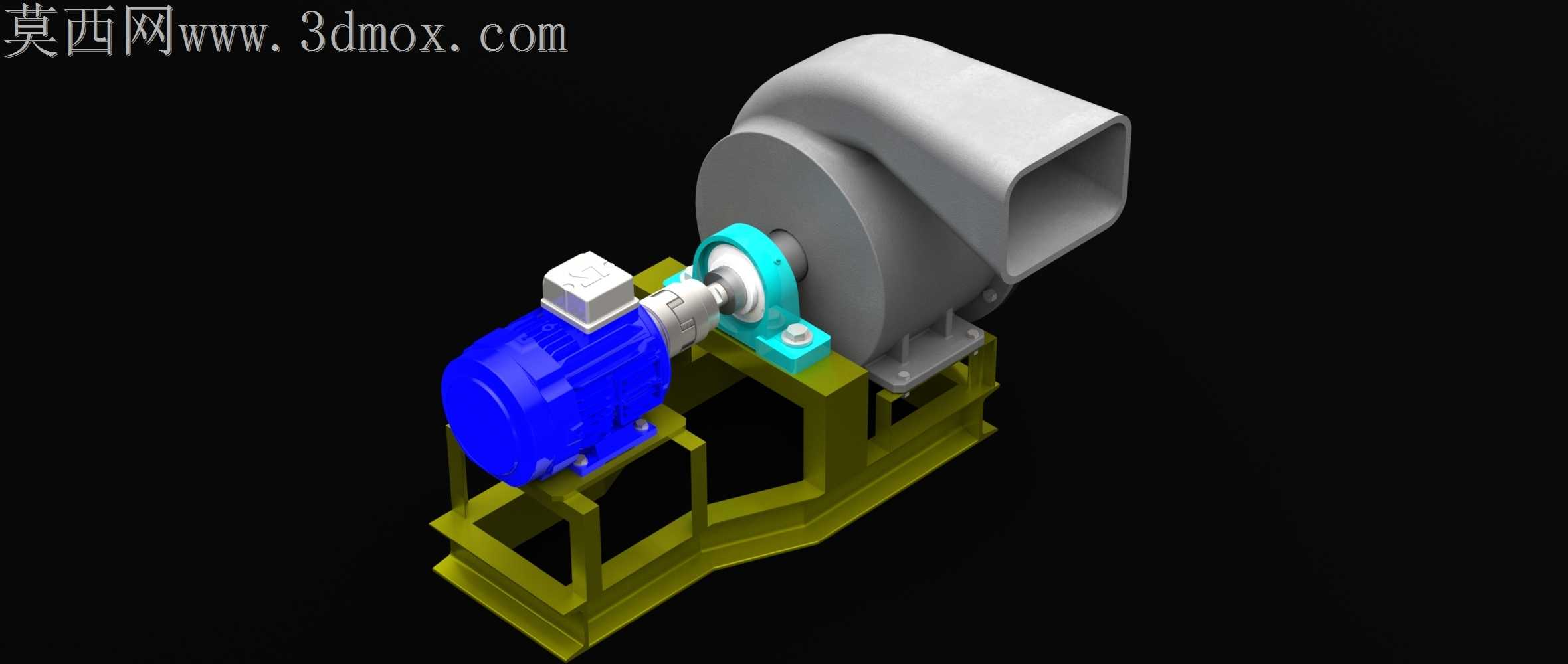

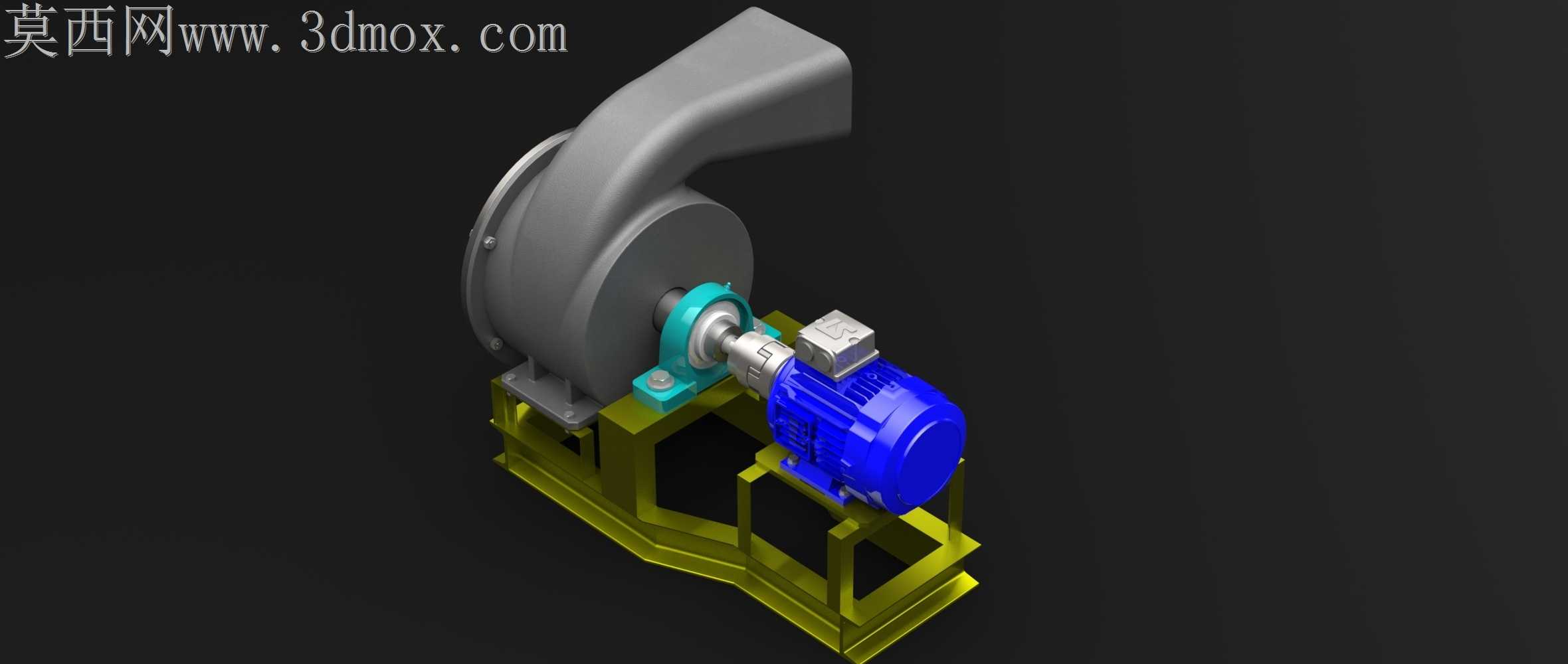

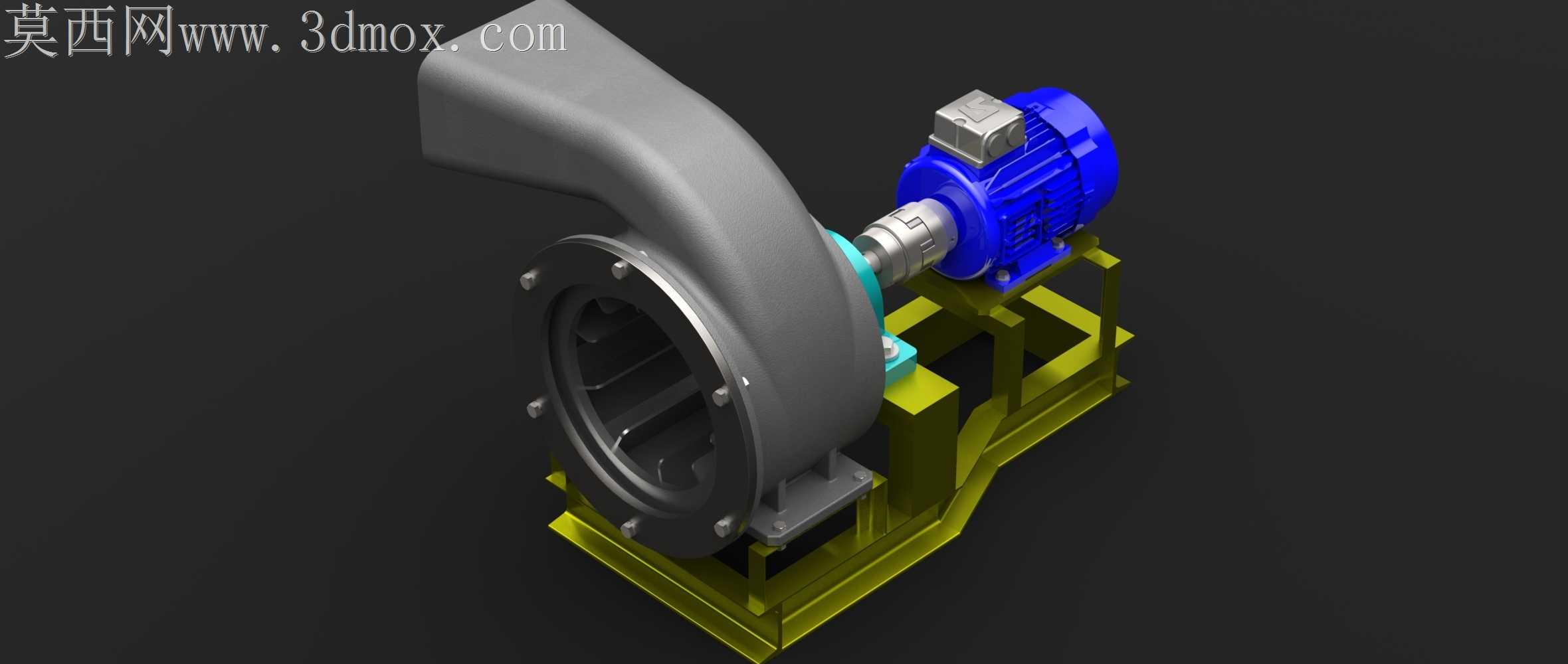

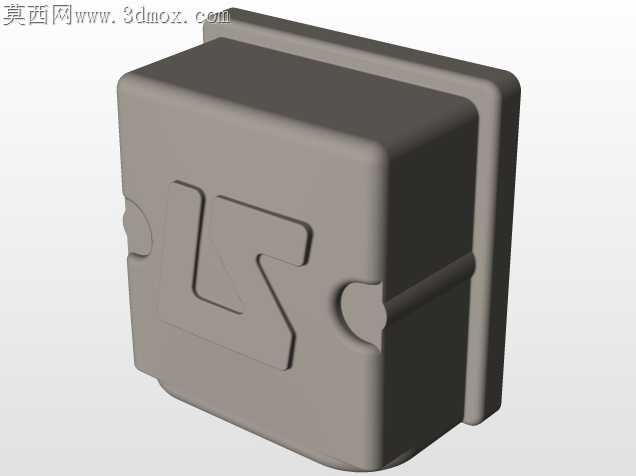

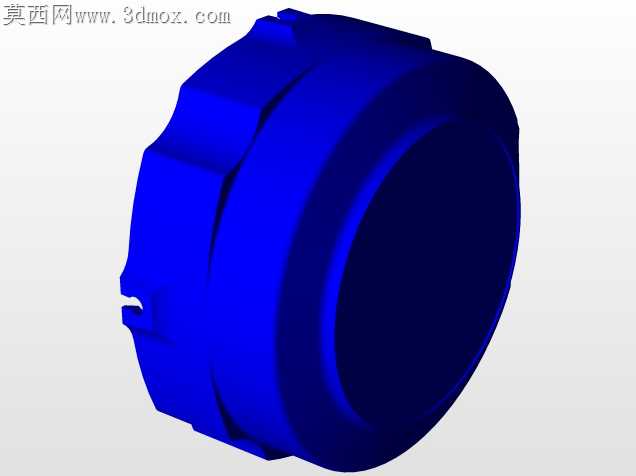

电机直联式离心鼓风机结构设计

最初做这套结构的时候，最先踩的坑是蜗壳出口法兰的焊接变形，车间试焊第一版的时候，法兰面翘曲量快到1.2mm，装软接的时候密封垫压不实，漏风率超了工况要求的3倍，后来把法兰的折边高度从15mm加到22mm，背面加了三个三角加强筋，焊完自然冷却后翘曲量控制在0.2mm以内，才解决了密封漏风的问题。

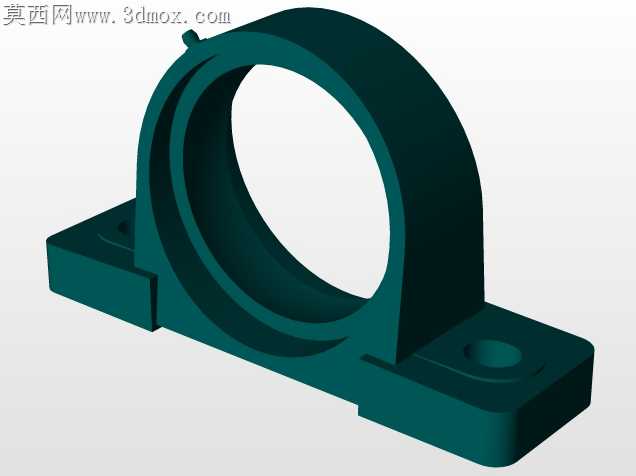

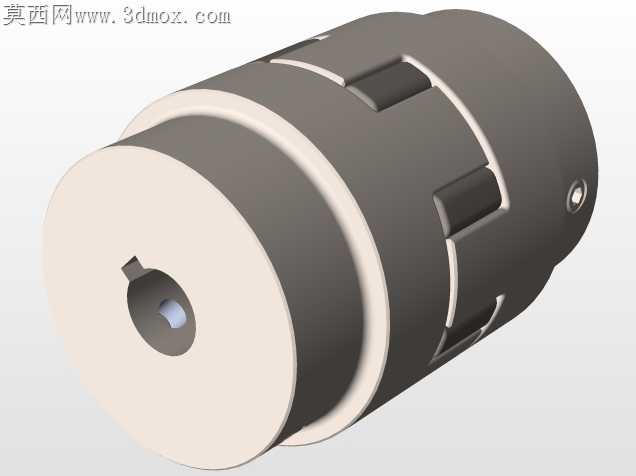

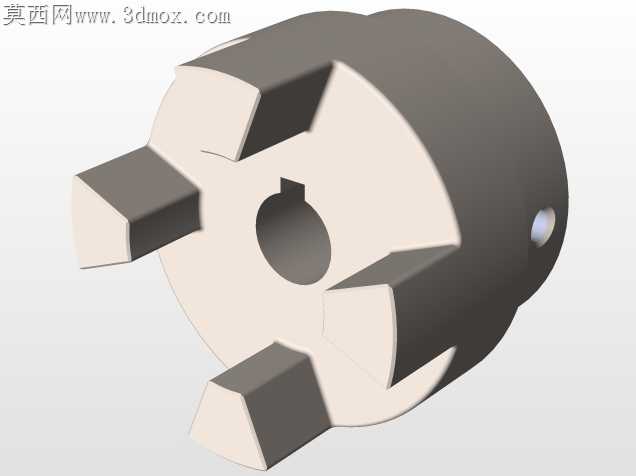

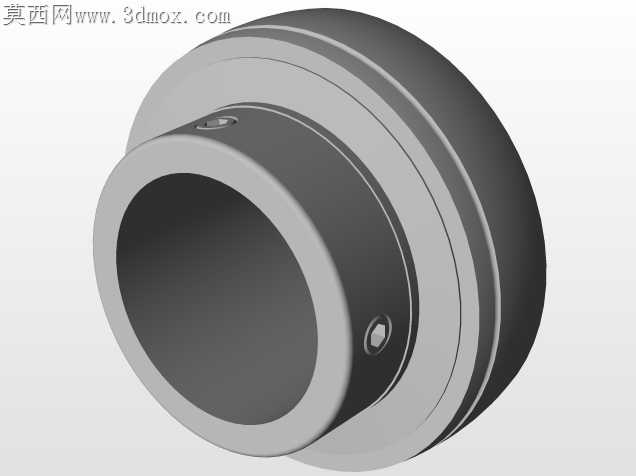

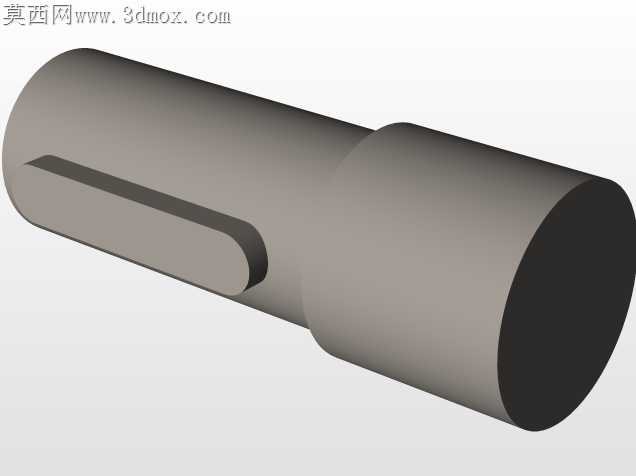

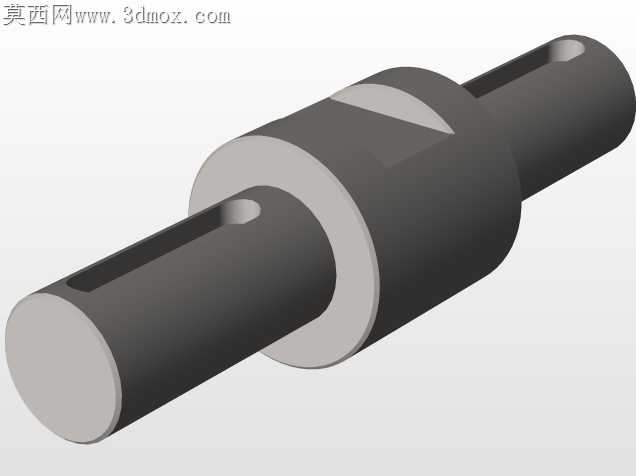

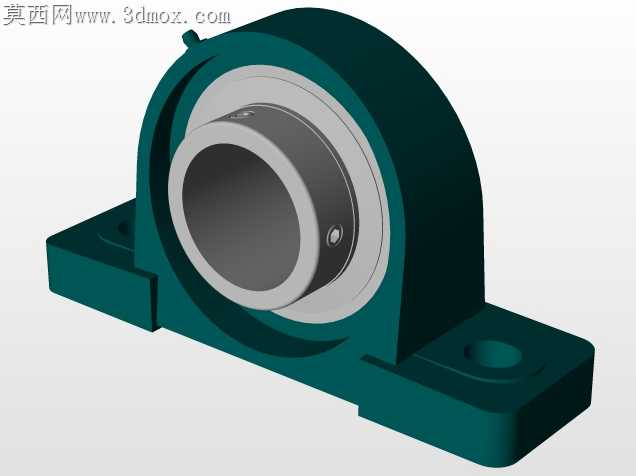

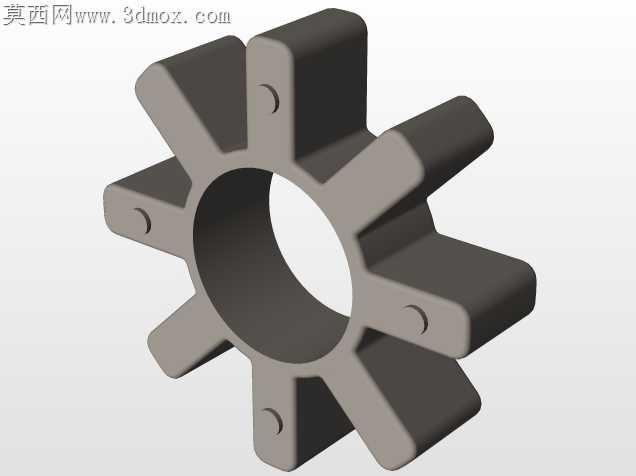

装配公差这块我卡了快一周，电机轴和风轮的同轴度一开始按IT7给的，试装的时候手盘转轴能感觉到明显的卡顿，后来查了通风机装配的行业规范，把轴承座和电机安装板的配合公差调到IT6，同时在轴承座的安装位留了0.1mm的调整垫片余量，现场装配的时候靠塞尺微调，最终盘车的转动阻力控制在额定扭矩的5%以内，跑合测试的时候轴承温升比第一版低了12℃。

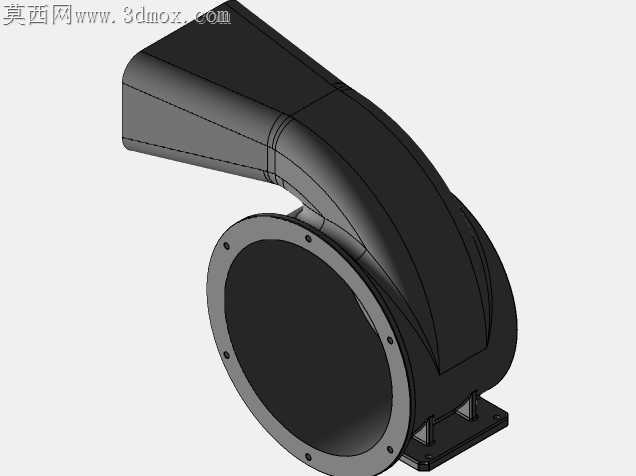

做曲面的时候没走捷径，蜗壳的型线是按对数螺旋线逐点拟合的，一开始用通用曲面放样出来的内壁，气流仿真的时候在蜗舌位置出现了明显的涡流，噪声值比设计要求高了8分贝，后来把蜗舌的圆角从R5改成R12，同时调整了蜗壳出口的扩压角度，从12°改成8°，再做流场仿真的时候涡流区基本消失，实测出风口的动压效率提升了7%。

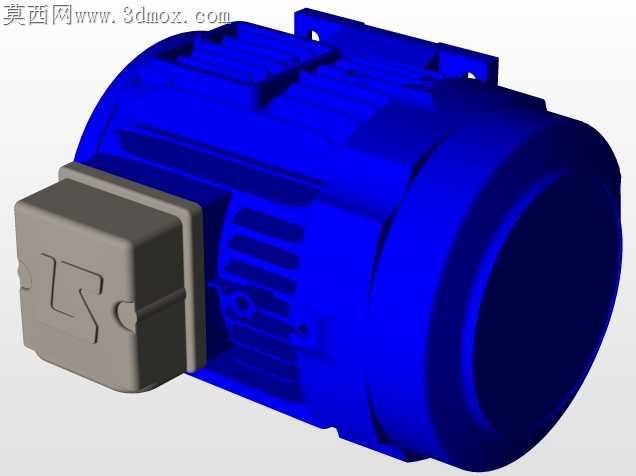

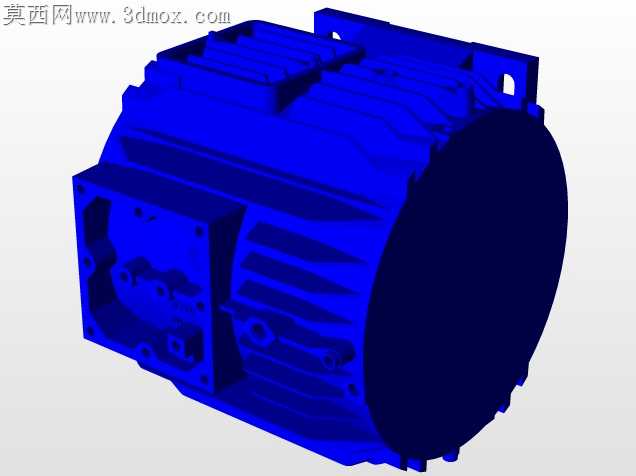

跨软件转档的时候也遇到过问题，一开始把电机的外购件模型从供应商给的STEP档转进来的时候，安装脚的安装孔位置偏了0.8mm，后来重新核对了电机样本的安装尺寸，把安装板的孔位做成长圆孔，可调范围留了±1mm，既解决了转档带来的尺寸偏差，也方便后期维护的时候更换不同功率的同机座号电机。

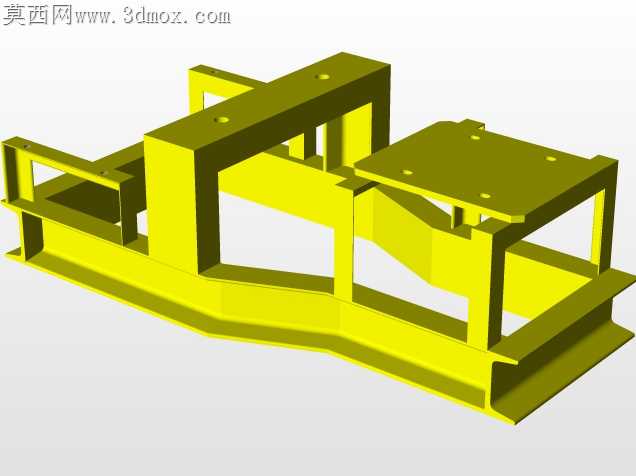

机架部分一开始用的是等边角钢焊接，做振动测试的时候，机架在风机额定转速下出现了共振点，振幅超过了0.1mm，后来把机架的斜撑布局从45°改成37°，同时在电机安装板下方加了一块6mm厚的减震垫安装位，共振点直接偏移到额定转速的1.5倍以上，运行时机架的振幅控制在0.03mm以内，完全满足工业现场的使用要求。

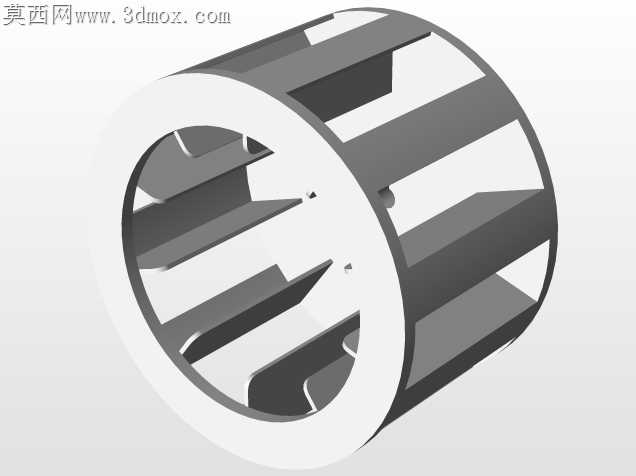

这套结构没有做多余的花哨设计，所有的取舍都是围绕量产加工和现场工况来的，比如风轮的叶片我没有用复杂的翼型，而是选了加工难度更低的直板后倾叶片，虽然效率比翼型叶片低2%左右，但冲压加工的废品率从12%降到了2%，批量生产的时候综合成本反而降了15%，完全能满足常规车间通风、设备送风的使用需求。
