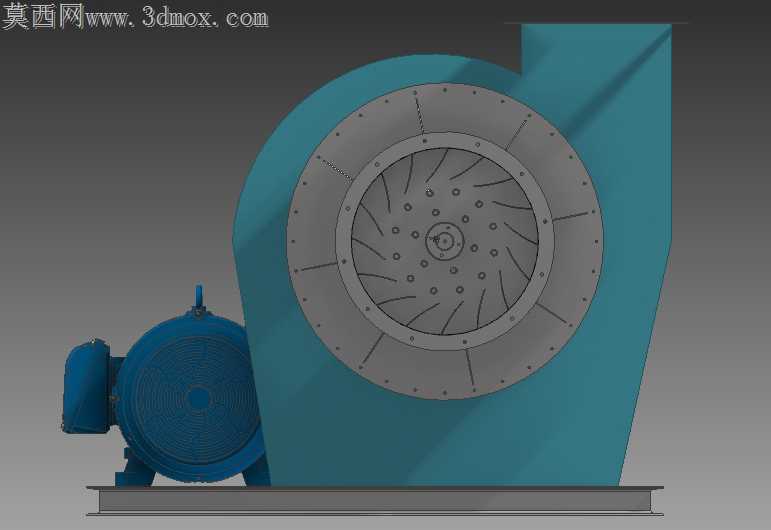

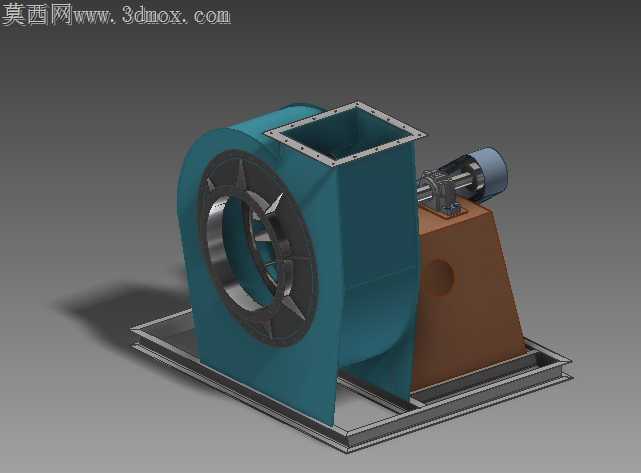

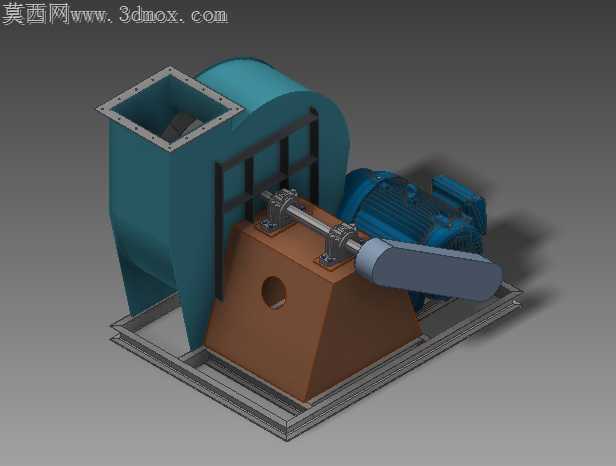

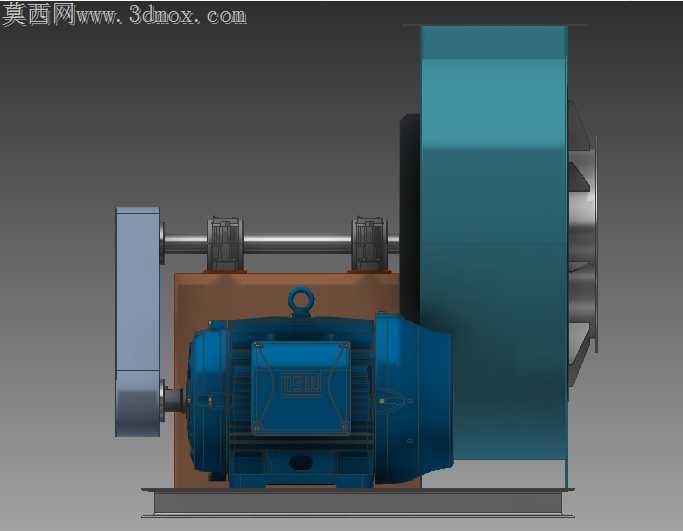

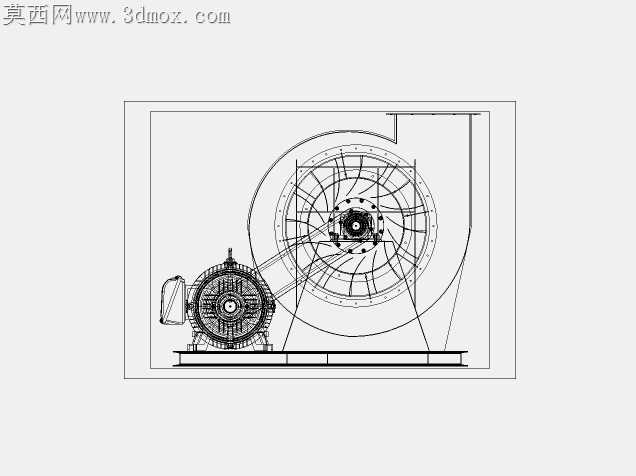

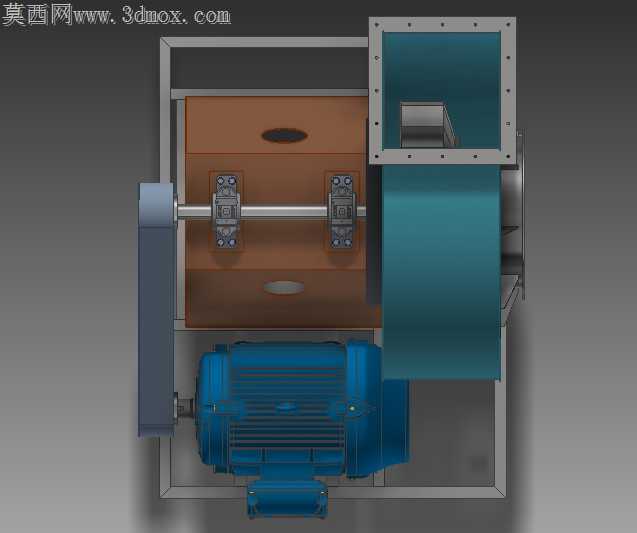

废液焚烧炉配套30千瓦离心引风机结构

废液焚烧炉的引风工况远比普通通风场景恶劣，高温裹挟腐蚀性烟尘的气流持续冲刷过流部件，常规风机用不到半年就会出现机壳磨穿、轴承座震裂的问题，这套30kW引风机的结构设计从加工适配的角度做了大量针对性调整，完全避开了通用风机的落地短板。进风口的方形法兰没有采用常规的整板切割下料，而是拆分成四段等边角钢拼焊后再铣平密封面，拼焊位置特意避开了螺栓孔的排布区间，既省掉了厚板整切的材料浪费，也避免了整板法兰焊接变形导致的密封面翘曲，后期现场安装时不用反复垫石棉绳调整间隙，能直接对接焚烧炉的出口烟道。蜗壳部分的卷板下料特意留了3mm的焊接收缩余量，卷制前先在板材内侧对应叶轮叶片扫过的轨迹线位置，堆焊了一层2mm厚的耐磨合金层，卷制完成后只需要对焊缝位置做局部打磨，不用再整体做内壁耐磨衬里的粘贴，既减少了衬层脱落堵塞叶轮的风险，也把蜗壳的整体重量控制在了行车吊装的额定载荷范围内，现场安装不用额外调用大吨位吊具。传动组的轴承座没有直接焊接在共用底座上，而是单独做了带定位销的分体式安装座，安装座和底座之间预留了0.5mm的调整垫片空间，现场找正电机和主轴的同轴度时，不用反复打磨底座焊缝，只需要增减不同厚度的紫铜垫片就能快速把同轴度误差控制在0.1mm以内，能大幅降低后期运行时的轴承温升，避免皮带轮异常磨损。皮带轮的防护罩特意做了快拆式的卡扣结构，没有用常规的螺栓固定，日常巡检更换三角带时不用拆一堆紧固件，掀开卡扣就能操作，防护罩的网孔孔径特意控制在8mm，既能防止杂物卷入传动部件，也不会因为网孔过密影响皮带散热，避免高温环境下皮带过早老化开裂。共用底座的型材焊接前都做了时效去应力处理，焊接位置全部开了单面V型坡口，焊后再对电机、轴承座、蜗壳的安装面做整体铣削，不用现场配焊调整块，所有部件运到现场后能直接落位组装，底座下方预留的地脚螺栓孔做了长圆孔设计，就算现场预埋的地脚螺栓有少量位置偏差，也能顺利穿入固定，不用重新扩孔破坏底座的结构强度。叶轮的叶片和前盘、后盘的连接位置全部做了倒角焊，没有留直角应力集中的缝隙，焊接完成后做了整体动平衡校正，平衡等级选了G2.5级，比普通通风机的G6.3级高两个等级，就算烟尘在叶片上出现少量不均匀粘附，也不会引发剧烈振动，能延长轴承的更换周期。
