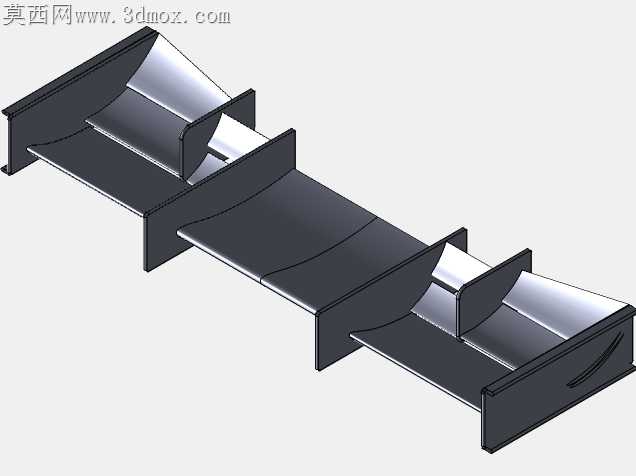

大学生方程式赛车前翼空气动力学结构

上次做锥形机翼方案打样时，碳纤维铺层到翼片曲率突变处总起皱，裁掉的料边堆了小半筐，车间师傅说这种变截面翼片铺层角度差两度，固化后翼面轮廓度就超差0.3mm，风洞测试时气流直接在折角处分离，下压力掉了快两成。这次做的前翼特意把主翼的曲率过渡做了连续化处理，每段翼片的衔接处留了0.8mm的装配定位台阶，不用靠工装夹具反复对齐，拼合时翼片间的缝隙能控制在0.2mm以内，后期做密封处理时省了不少填缝的功夫。之前跨软件转档时总出现翼面破面，这次导出通用格式前特意把所有缝合公差调到0.01mm，把重叠的曲面片全部修剪干净，拿到数模的队友不用再花半天时间补面，直接就能导入仿真软件跑流场分析。翼片的支撑肋板位置我前后调了七次，最开始把肋板放在主翼三分之一处，仿真时发现肋板后方产生的涡流刚好打到尾翼的工作区域，打乱了尾翼的来流，后来把肋板往两侧挪了12mm，还在肋板边缘做了15度的倒角导圆，既没降低支撑刚度，又把肋板带来的气流干扰降到了最低。最开始想做多层襟翼的复杂结构，算下来整套前翼重量超了赛事规则的重量限制，而且小尺寸襟翼在低速工况下的增升效果并不明显，反而增加了装配的复杂度，最后砍掉了最上层的小襟翼，把主翼的攻角微调了2度，仿真出来的下压力系数只降了0.03，重量却轻了180g，装配时的零件数量也少了四分之一。上次参赛时前翼和前舱的安装点因为公差累积，装上去后前翼整体偏了3mm，左右下压力不对称，高速过弯时车头总往一侧飘，这次在安装座上特意做了长圆孔调节结构，左右各有5mm的调节余量，装车时能精准对齐车身中心线，不用再靠垫片硬垫。翼端板的边缘我没做直角切边，而是做了小半径的圆弧过渡，之前直角边在高速下会产生翼尖涡，不仅会增加 drag，还会把前轮的乱流卷到车身侧面，圆弧过渡后翼尖涡的强度降了不少，前轮区域的流场干净了很多。做这套结构的时候没追求极致的气动性能，毕竟学生队的加工条件有限，太复杂的曲面外协加工报价超了预算，而且后期维护也麻烦，现在的结构每片翼片都是单曲面或者简单双曲面，用普通的泡沫芯模加碳纤维铺层就能做，不用开昂贵的金属模具，就算比赛时撞坏了，队里自己就能快速修补替换，不用等外协加工耽误赛程。
