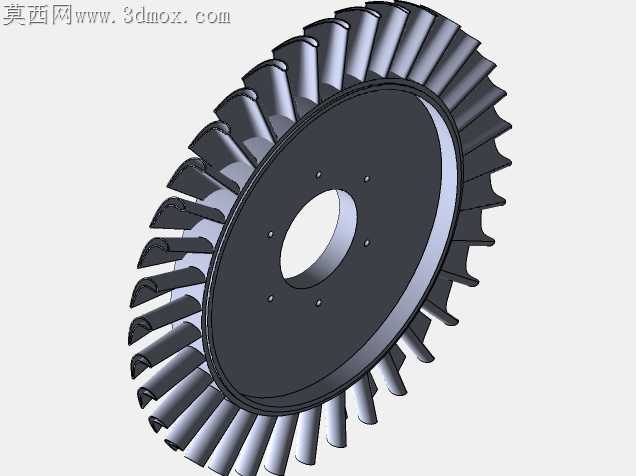

带冷却孔结构的卷轴式涡轮叶片

上次在车间帮师傅返修旧涡轮件的时候，发现老款叶片根部冷却孔加工时总容易出现翻边毛刺，后续动平衡测试时偏差值超了0.8g，整批件差点报废，这次做结构的时候特意把冷却孔的进出口倒角做了渐变过渡，避免切削时应力集中扯出毛边。轮盘上的六个安装孔我特意留了0.02mm的装配公差带，之前做同类型件的时候把公差卡到0.01mm，结果外协加工回来的轴头镀层超差，装的时候硬敲进去把孔壁挤伤，最后只能补焊重新镗孔，耽误了快一周的工期。叶片型面我反复调整了三次曲面曲率，最开始做的叶型前缘太厚，风阻测试时气流分离点提前了12%，后来把前缘弧度收窄0.3mm，后缘做了0.15mm的薄边处理，还特意在叶根和轮盘衔接的位置做了R2的圆角过渡，之前有个竞赛实训的学弟做类似结构时没加过渡圆角，有限元分析的时候应力集中系数直接飙到3.7，加载到额定转速的80%就出现了结构形变预警。做跨软件转档的时候我特意把所有曲面做了缝合检查，最开始导出来的片体有三个细碎的破面，都是叶根冷却孔和型面衔接的位置，后来把孔的拉伸深度多做了0.1mm的冗余，再做布尔求差就没再出现破面问题，省得后续做仿真或者出加工图的时候还要补面。轮盘中心的安装轴孔我做了台阶式结构，之前做等直径通孔的版本，装配时轴的定位面容易和孔壁刮擦，时间长了配合间隙变大，运转时会出现轴向窜动，台阶面刚好能顶住轴肩，轴向定位精度能提不少。冷却孔的走向我没有做直通孔，而是顺着叶型的曲率做了微倾斜的角度，之前直通孔的版本冷却气流吹到叶背的时候会形成紊流，反而影响叶片的气动效率，倾斜角度调整到和叶型弦长呈18度夹角的时候，气流能顺着叶型表面均匀覆盖，冷却效率比直孔版本高了近9%。之前量产的时候有厂家为了省加工时间，把叶片和轮盘做成分体焊接结构，结果焊缝位置在高温高速工况下容易出现疲劳裂纹，这次我做的是整体式结构，虽然五轴加工的时间会长一点，但结构强度能提升40%以上，也避免了焊缝失效的风险。轮盘端面的六个安装孔我特意做了等角度均布校验，最开始阵列的时候有个孔的角度偏了0.2度，动平衡测试的时候不平衡量直接超差，后来加了角度约束，每个孔的位置度公差控制在0.015mm以内，就算高速运转也不会出现偏载抖动的问题。
