带特殊防护盖的安全激光探测仪结构设计

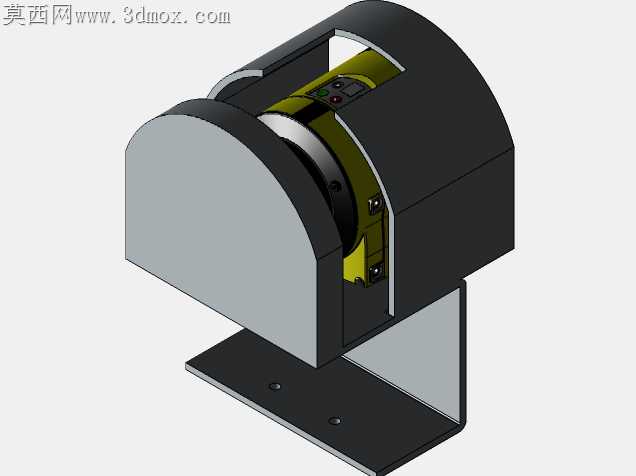

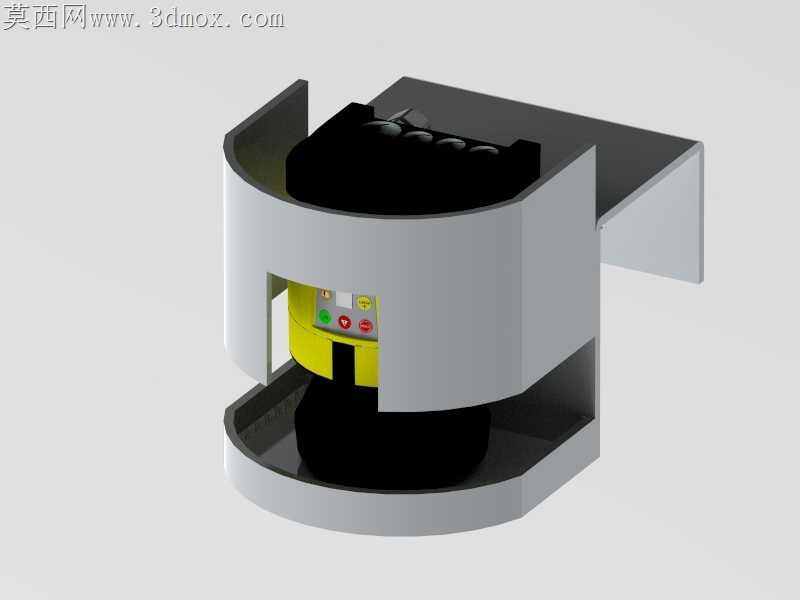

上次在车间调试工位安全防护装置，刚装完的裸装激光探测仪没跑满三天，就被工位飞溅的焊渣打花了探测镜头，擦完之后探测距离直接缩了两米，校准调了一下午还是有盲区，差点触发工位误停机。后来想着给探测仪加个适配的特殊外盖，一开始画的盖体是全包围结构，装上去才发现盖沿挡了侧边的探测光路，站在侧方45度的位置设备完全识别不到，拆下来改了三次切角才把光路避让开。做转档校验的时候，一开始把探测面板上的按钮做了一体化凸台，导去通用格式的时候凸台边缘直接出现了碎面，后来把按钮和面板拆成独立装配体，留了0.1mm的装配间隙，转档之后的面才顺下来，没有出现破面缺面的问题。盖体和底座的卡扣一开始做的过盈量太大，试装的时候卡进去就撬不下来，后期维护换镜头根本拆不动，把卡扣的过盈量调到0.05mm，还在卡扣侧边加了小的撬位缺口，拆装的时候用平口螺丝刀轻轻一撬就能开，不会刮花盖体的喷塑层。中间的黄色警示环一开始是贴在盖体内侧的，打样的时候发现盖体是半哑光金属材质，光线透过去警示标识根本看不清，后来把警示环改成嵌在盖体开口的外圈，和盖体端面齐平，既不会被工位的工件剐蹭掉，站在工位周边一眼就能看到安全警示标识。探测面板上的按钮排布也改了两次，一开始把急停按钮放在了最侧边，现场操作人员着急按的时候容易蹭到旁边的复位键，后来把急停按钮挪到面板最中间的位置，周边留了10mm的防误触凸圈，就算戴着手套操作也不会按错。底座的安装支架一开始做的是直板结构，装在工位型材架上的时候没法调整探测角度，后来把支架改成了带折边的可调结构，留了两个长条形安装孔，安装的时候可以上下微调15度的角度，适配不同高度的工位防护需求。之前还担心盖体封得太严会影响内部探测模块的散热，特意在盖体的上下两端做了隐藏式的通风槽，槽口是斜向下开的，不会让灰尘和焊渣顺着槽掉进设备内部，既能保证空气流通带走模块工作的热量，又不影响整体的防护等级。
