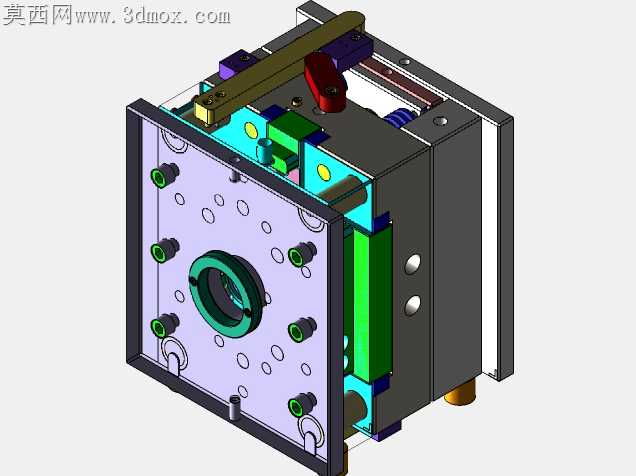

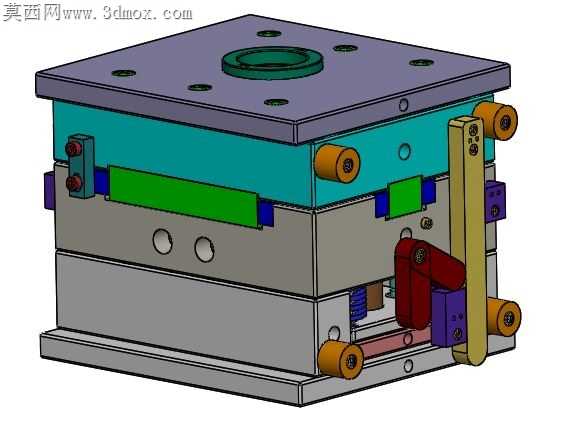

精密注塑模具整体装配结构设计

刚拿到这套模具的塑件样件时，最先注意到浇口位置的飞边残留，之前试模时因为分型面贴合公差留了0.03mm的间隙，高压射胶时熔料窜出形成的毛刺修了三次都没彻底解决，这次重构模型时特意把分型面的贴合区域做了0.02mm的过盈配合设计，避开了之前容易跑料的直角封胶位，改成斜度1.5度的锥面封胶，合模时靠模板的锁模力就能把封胶面压得更严实。之前跨软件转档时出过导柱孔位置偏移的问题，这次在核对装配关系时，把四组导柱导套的同轴度公差挨个校验了一遍，导套端部做了R2的导入圆角，避免合模时导柱硬刮导套内壁拉伤，之前车间装配时就因为导套没做导入角，硬敲进去导致导套变形，试模时导柱拉伤卡模，拆模修了整整一天。冷却水路的排布这次没走常规的直通回路，靠近型腔热节的位置特意绕了半圈随形水路，之前做同类型塑件时因为水路离型腔太远，塑件冷却不均翘曲变形量超了0.4mm，达不到装配尺寸要求，这次把水路和型腔壁的距离统一控制在12mm，既保证了冷却效率，又不会因为离型腔太近导致模板强度不足射胶时胀模。顶出机构的排布避开了塑件的外观面，顶针位置选在塑件内侧的加强筋位置，之前有套模具顶针放在外观面，顶出时留下的顶白痕要二次打磨，增加了不少后处理成本，这次顶针的配合间隙控制在0.01mm，既不会漏胶，又能保证顶出时滑动顺畅不卡滞。斜顶的抽芯行程算到了8mm，刚好能脱出塑件内侧的倒扣，斜顶的导向槽做了青铜镶件，减少长期往复滑动的磨损，之前用钢件直接做导向槽，生产几万模后就磨出间隙，斜顶晃动导致倒扣位置拉毛。浇注系统的流道做了梯形截面，比圆形流道的凝料更容易脱出，浇口套的球面半径和注塑机喷嘴的半径匹配差控制在0.5mm，避免射胶时漏胶，流道末端特意加了冷料穴，储存前锋冷料，防止冷料冲进型腔在塑件表面形成冷料痕。整套模型的所有配合面都核对过拆装顺序，不会出现装配干涉，之前有次设计没注意螺丝孔和冷却水路的位置，加工完才发现水路被螺丝孔打通，漏水漏得一塌糊涂，这次把所有孔位的干涉都做了排查，每个螺纹孔的深度都留了足够的攻丝余量，不会出现螺丝锁不到位的情况。
