120L环卫垃圾箱注塑成型模具结构设计

刚拿到这套120L垃圾箱模具的加工反馈时，最先注意到的是型腔边缘残留的细微切削毛刺，之前做小尺寸注塑件时没太在意的刀具进给参数，放到大模架上直接在分型面位置留下了0.02mm的台阶，试模时差点出现飞边问题，后来特意调整了精铣的走刀路径，把转角处的进给速度降了30%，才把合模精度控制在允许公差范围内。

这套模用的是P20和718H搭配的模架材料，型腔部分选了NAK80做预硬处理，毕竟HDPE、PP这类常用垃圾箱原料的熔融流动性不算差，但制品壁厚差接近2mm，要是冷却不均很容易出现翘曲变形，当初做冷却系统的时候没走常规的直通水路，特意在芯部和型腔内侧做了多组钻削式冷却回路，连斜顶和挡板附近都单独布了小直径水路，就是怕拐角处积热导致成型周期拉长。

热流道系统选的是针阀式结构，之前做同类大尺寸塑件时试过普通开放式浇口，浇口残留的料把太高，后期人工修剪太费工时，换针阀结构后能精准控制浇口闭合时间，连浇口痕迹都能控制在0.1mm以内，不用额外做后处理。抽芯结构没全用常规的斜导柱，因为垃圾箱侧面有几处深度超过150mm的倒扣，斜导柱的抽拔距不够，特意加了液压缸做长距离抽芯，还在锁模位置加了耐磨挡板，避免反复抽芯导致的模板磨损。

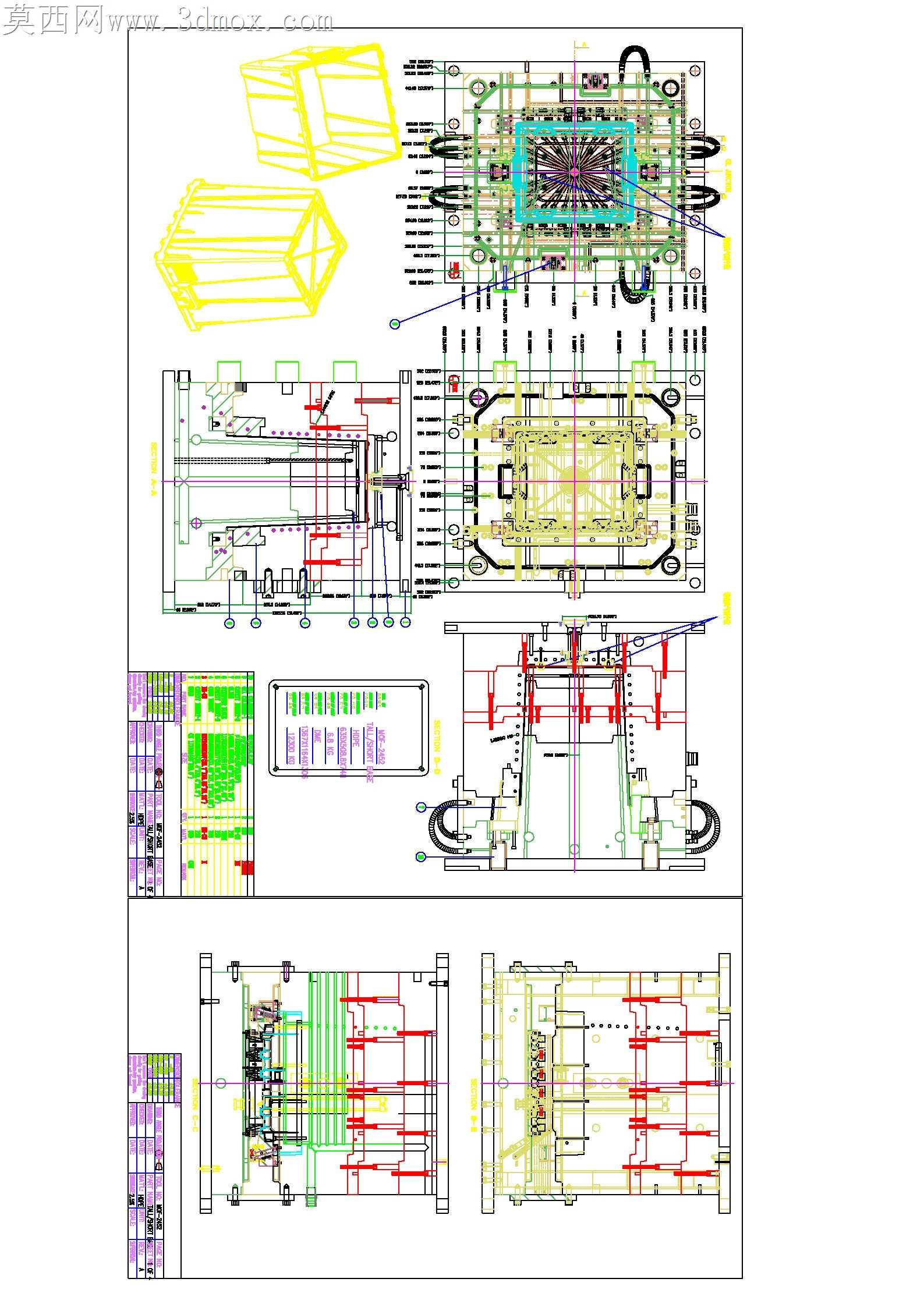

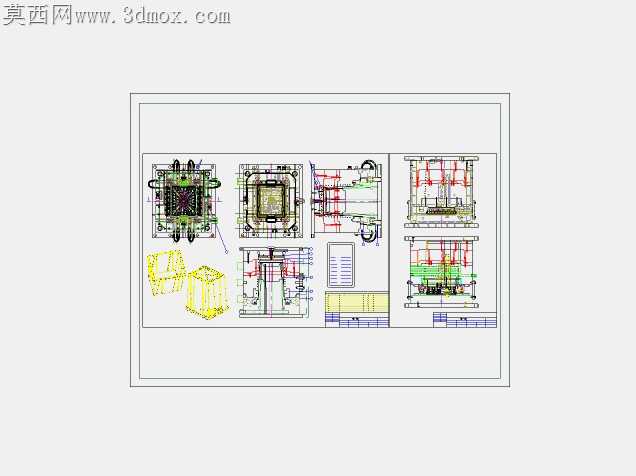

转档出工程图的时候踩过坑，不同软件导出的线层容易出现颜色错乱，后来特意把水路、油路、顶出、抽芯的线层单独做了颜色区分，连每个顶针的位置公差都单独标了备注，怕加工时看错尺寸。之前试模时还遇到过顶出不平衡的问题，因为垃圾箱容积大，包紧力比普通小塑件大很多，一开始顶针排布偏在一侧，顶出时塑件出现了轻微顶白，后来在筋位和边缘处补了几组顶块，还调整了顶出板的同步精度，才让顶出力均匀分布在整个塑件接触面。

做结构取舍的时候也纠结过，一开始想做多腔模提升量产效率，但算下来120L垃圾箱的单腔投影面积已经超过2平方米，要是做一腔两模，注塑机的锁模力根本达不到要求，反而容易出现飞边和充模不满的问题，最后还是定了单腔结构，把冷却效率提上去，反而比强行做多腔的综合良率更高。型腔表面做了抛光加蚀纹处理，毕竟户外用的垃圾箱不需要镜面效果，细微的蚀纹还能掩盖轻微的成型缺陷，也能减少使用过程中的划痕残留。
