两板开模结构注塑模具设计方案

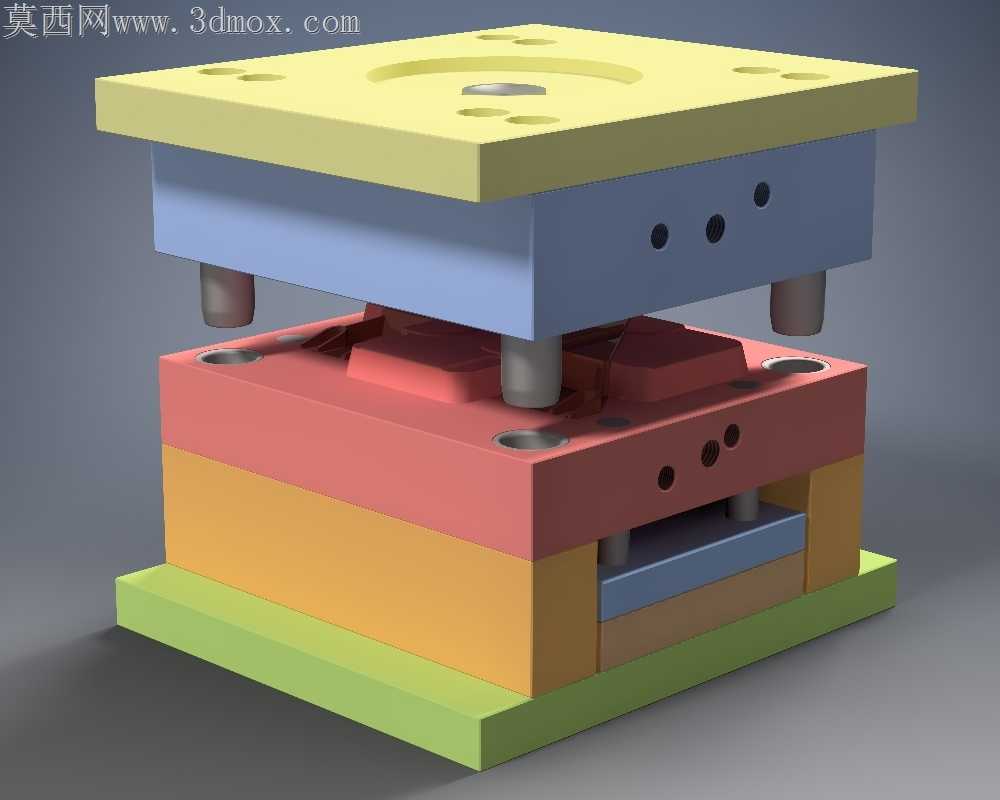

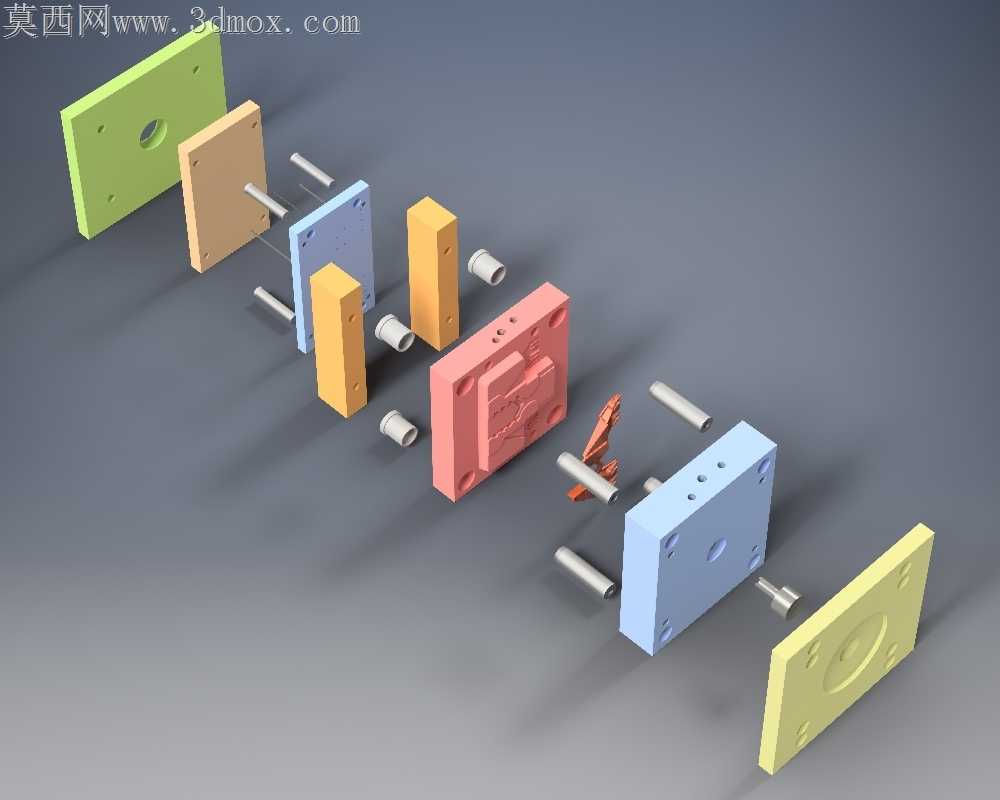

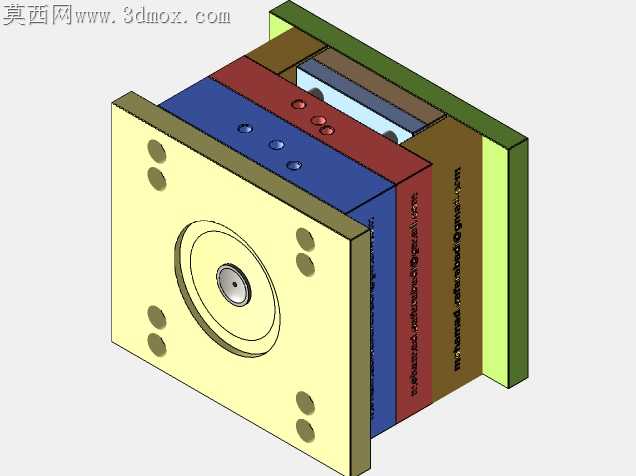

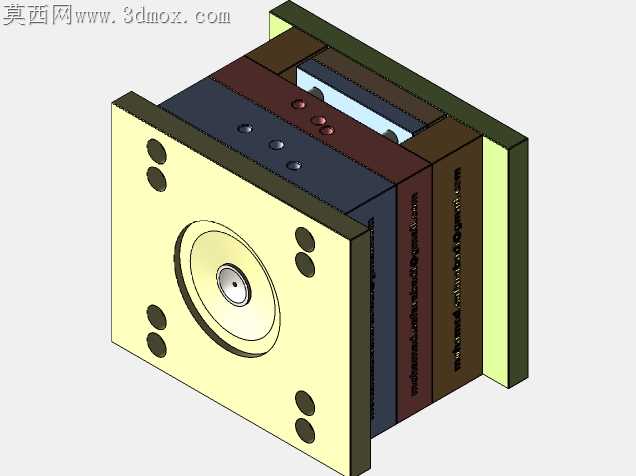

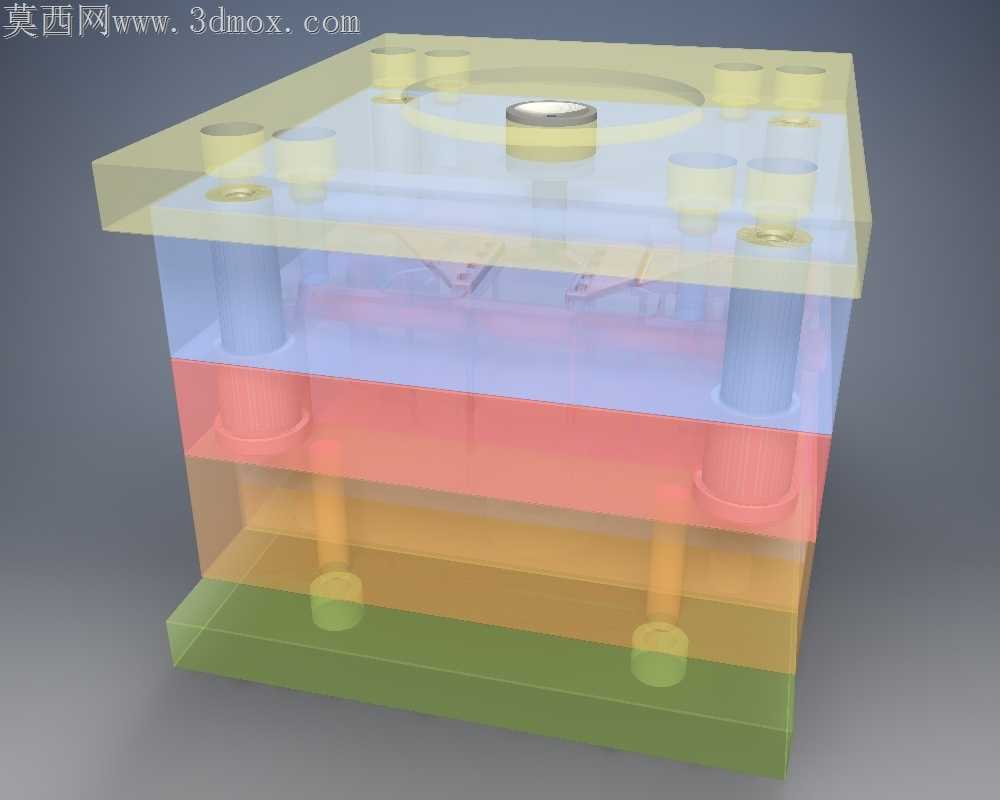

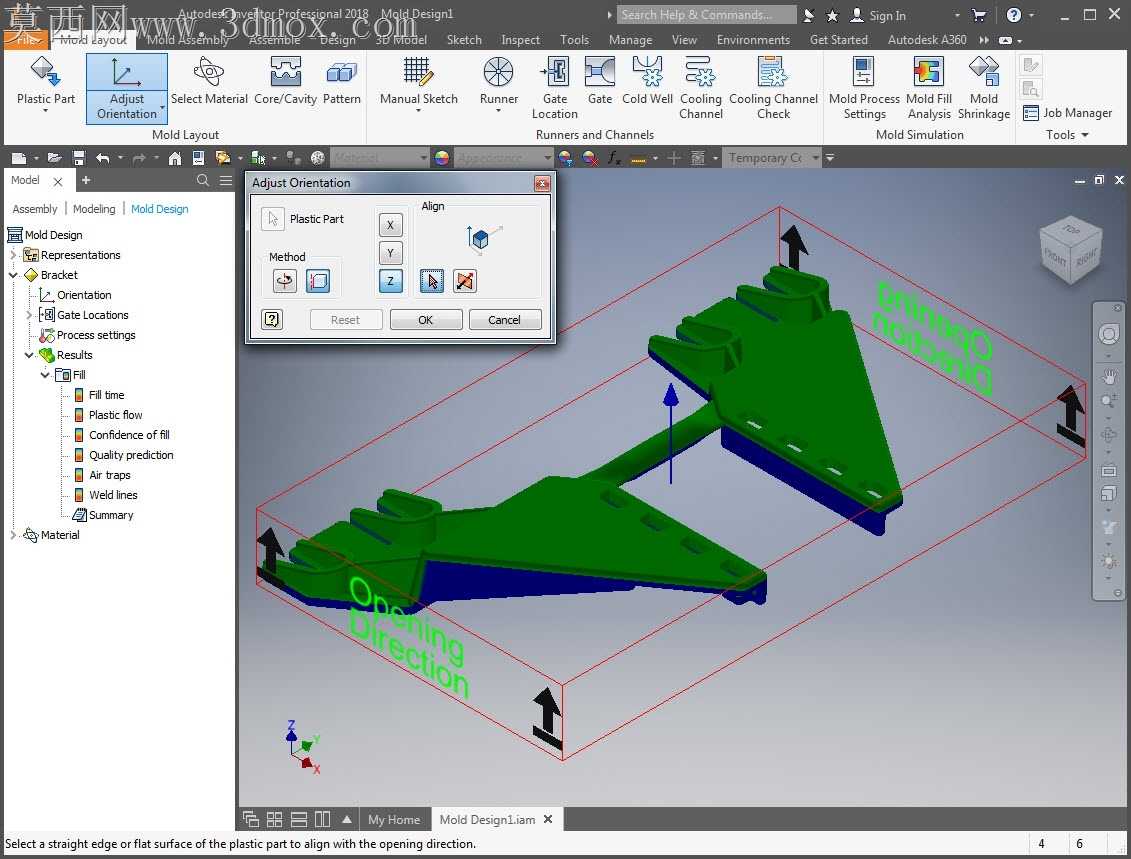

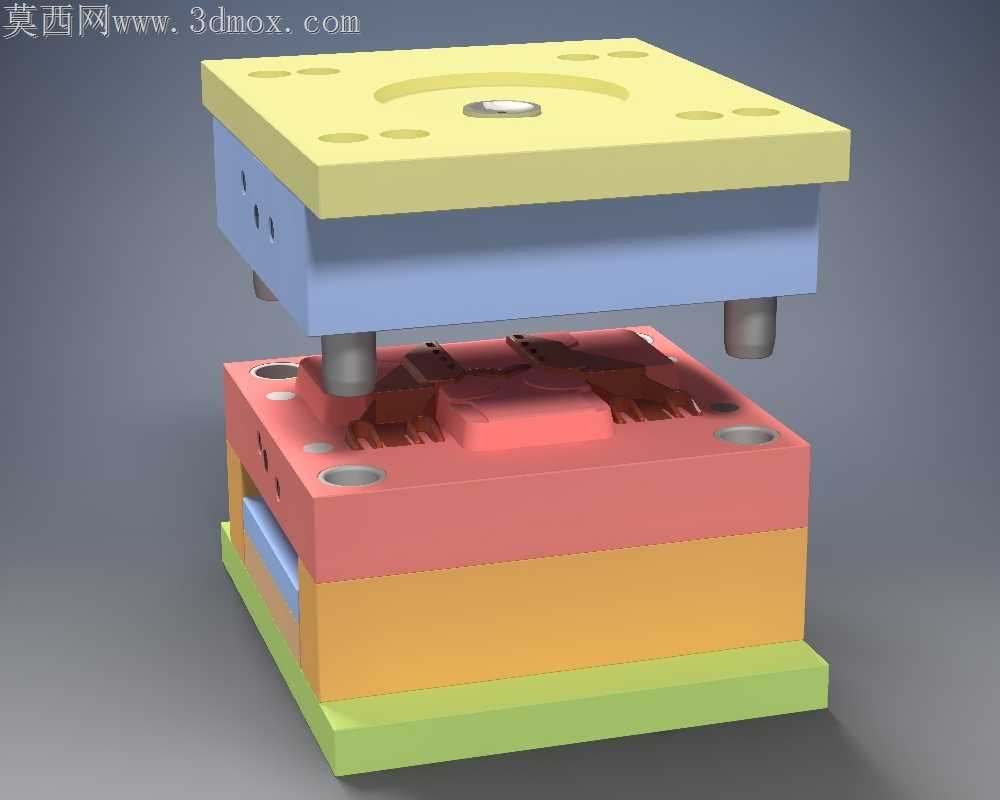

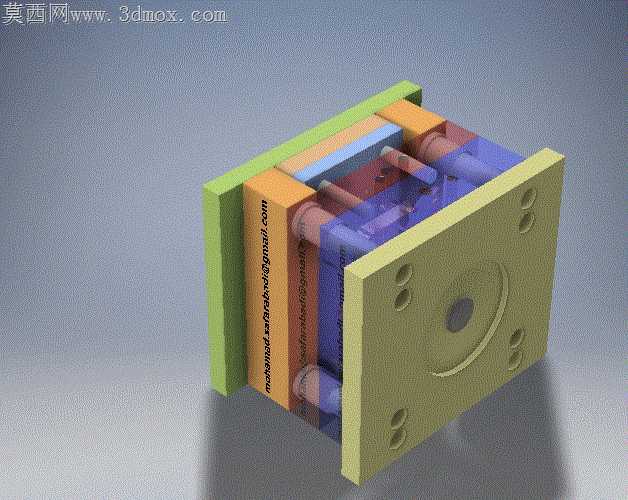

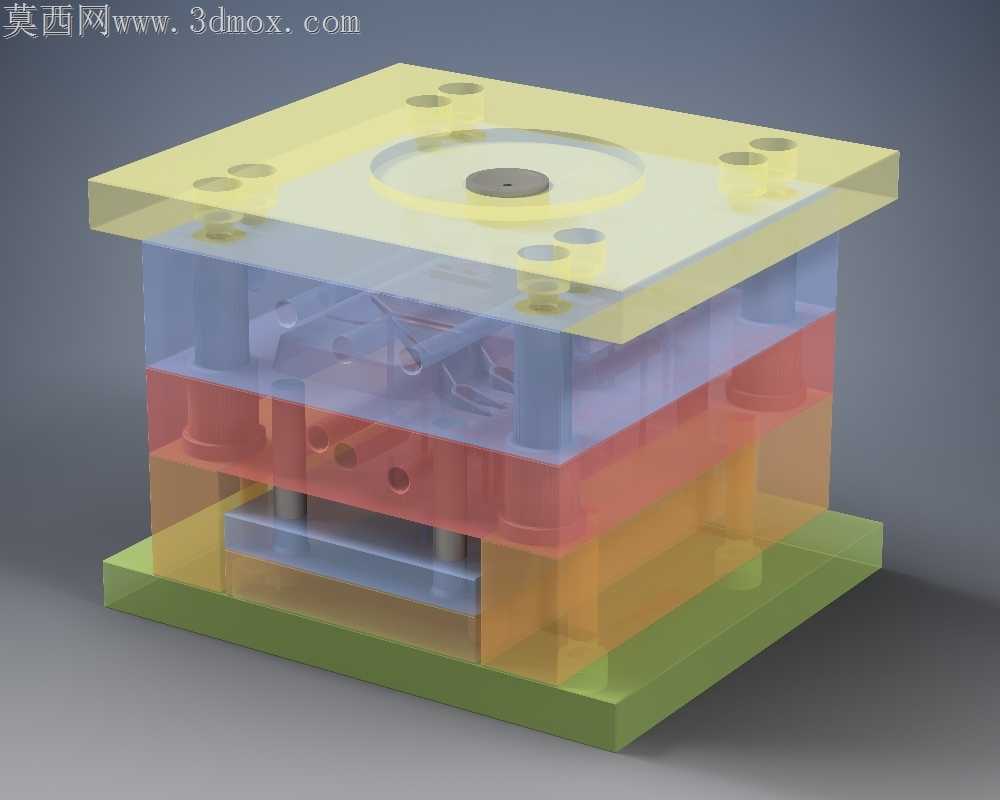

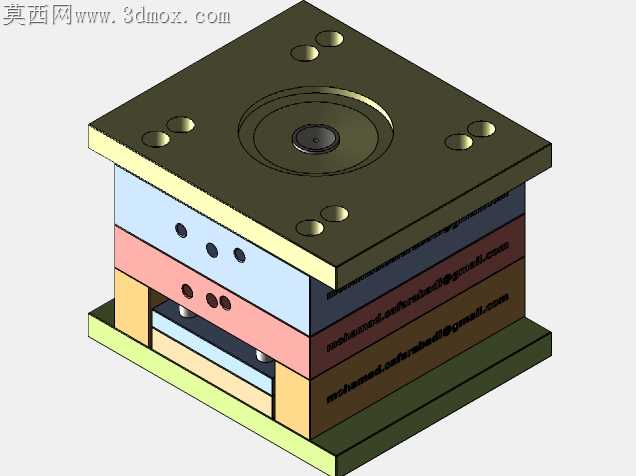

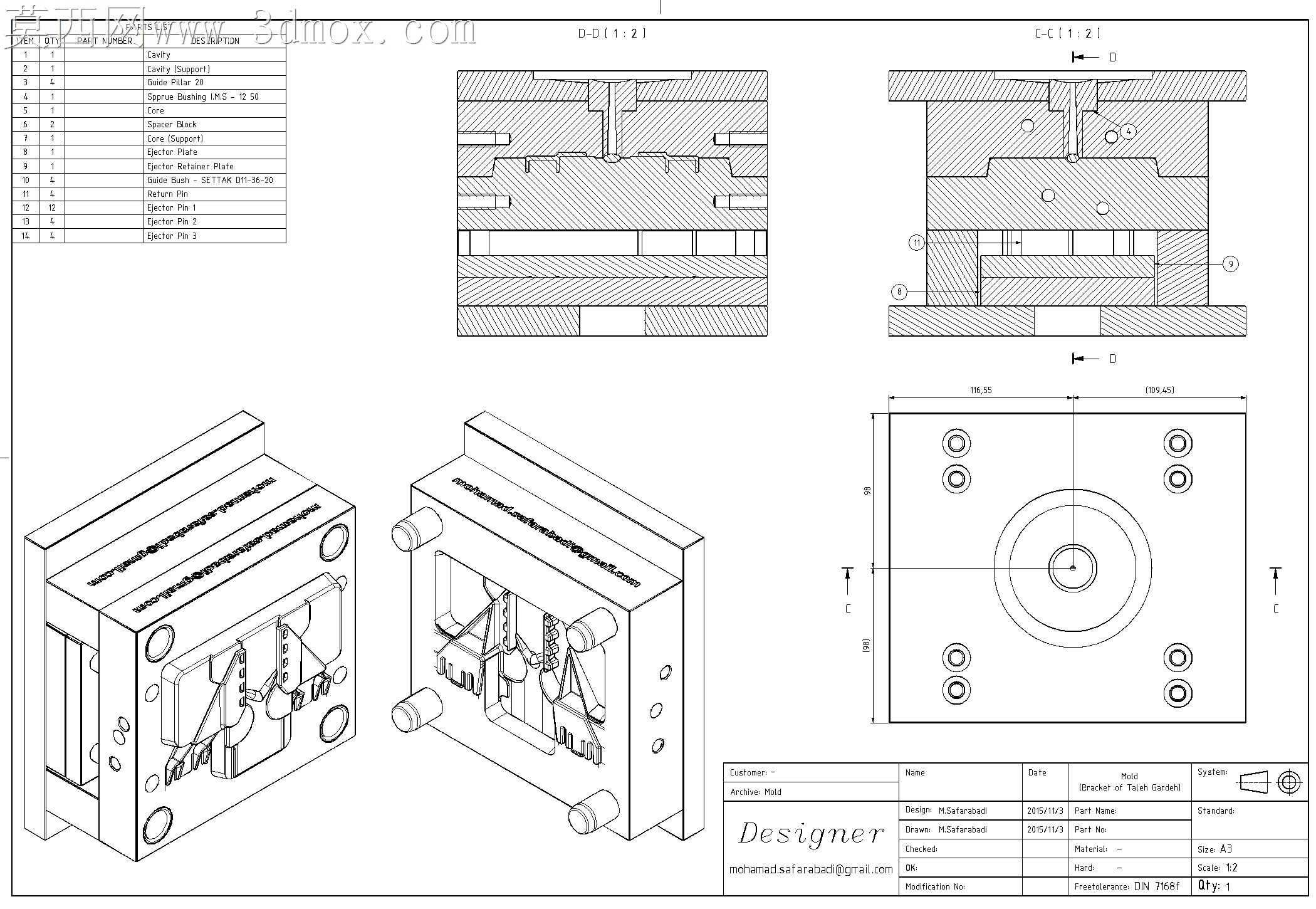

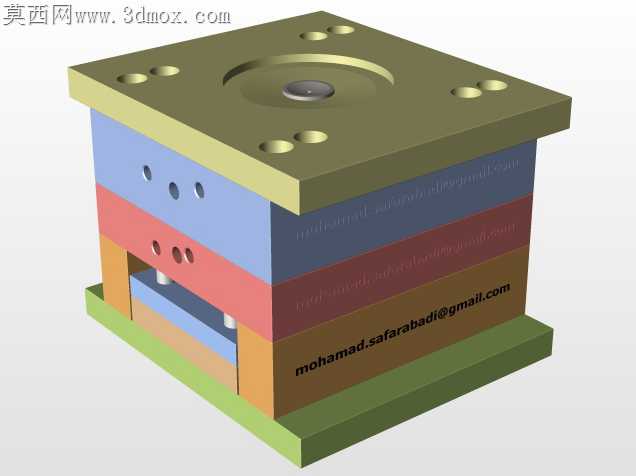

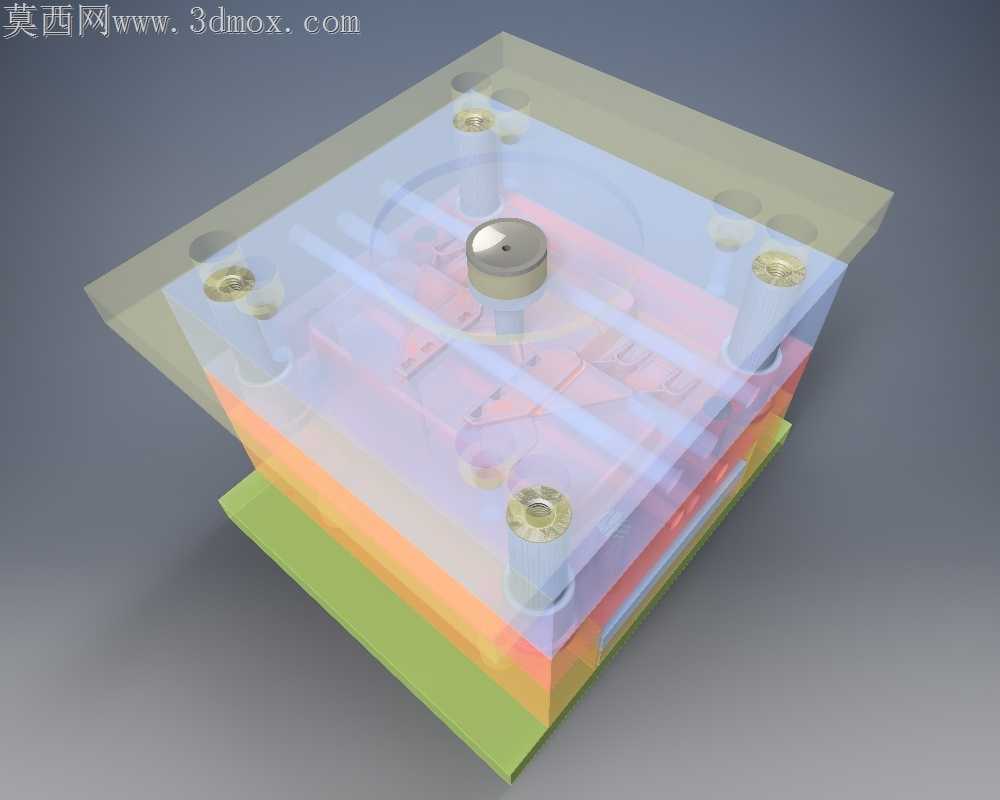

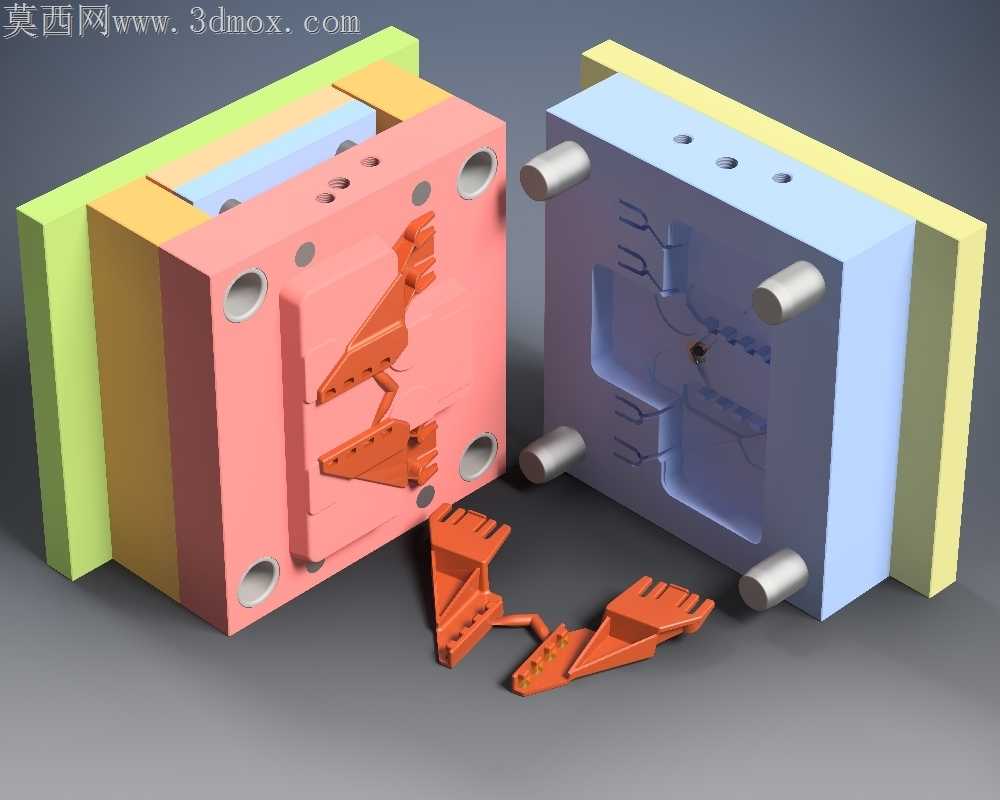

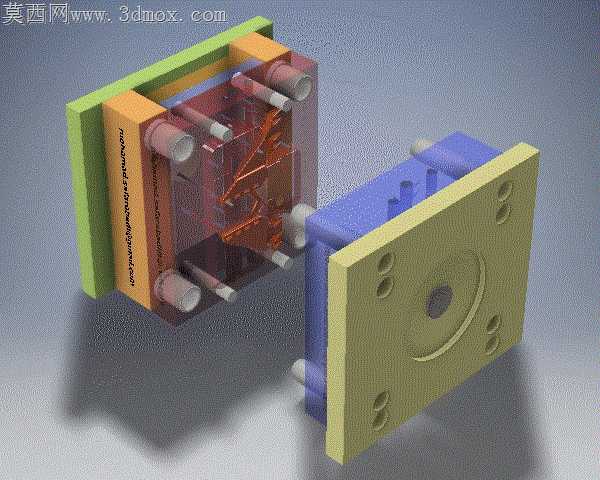

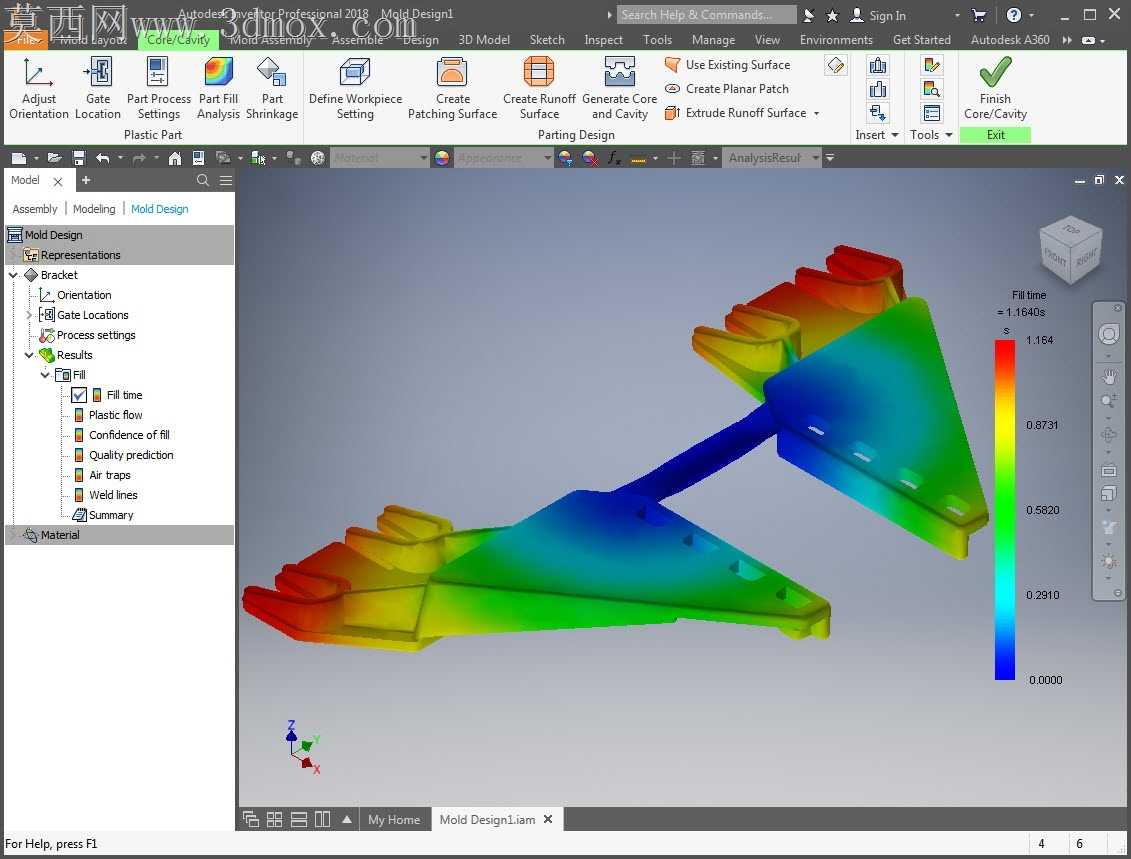

量产车间里最容易被忽略的合模错位问题，往往出在导柱导套的配合公差预留上，这套两板结构的注塑模，把定模侧的导套安装孔做了0.02mm的偏心预偏移，抵消高温注塑时模架受热膨胀带来的中心偏移量，避免长期生产后型腔侧壁出现飞边。定模侧的流道采用梯形截面设计，没有追求理论上的最小流道阻力，反而在主流道末端做了1.5mm的冷料穴延伸，把注塑机喷嘴处最先喷出的低温料头完全截留，防止冷料冲入型腔造成制件表面缺胶或冷隔纹。冷却水路的排布没有走均匀等距的常规路线，在靠近浇口的区域把水路间距缩小到12mm，远离浇口的末端区域水路间距放宽到20mm，平衡模腔不同区域的散热速度，让制件整体收缩率保持一致，减少翘曲变形的概率。动模侧的顶出机构采用直顶加顶针的组合布局，在制件的环形凸台位置布置了4根直径2mm的扁顶针，避开内部的加强筋位置，防止顶出时制件表面出现顶白痕迹，直顶块的边缘做了1度的斜度配合，合模时能自动修正微小的装配错位，不会出现顶块刮伤型腔表面的问题。模架的承压块做了可拆卸的垫片结构，生产过程中如果出现分型面磨损，不需要拆解整套模具，只需要更换对应厚度的承压垫片就能重新恢复合模精度，减少停机维修的时间成本。浇口套的进料口做了R3的圆弧过渡，没有采用尖锐的直角对接，减少注塑时的料流剪切热，避免塑料原料在高温剪切下出现分解发黄的问题，同时降低主流道的料头拔出阻力，开模时料头能顺利留在动模侧，不会粘在定模浇口套内影响连续生产。模具的排气槽开在分型面的熔体最后填充的末端位置，槽深控制在0.02mm，既能顺畅排出型腔内的空气，又不会让熔融塑料溢出形成飞边，排气槽的末端做了扩大的排气引槽，把导出的气体直接引到模架外部，避免气体在模架内部积聚形成油污污染制件表面。
