可适配尺寸的扬声器格栅盖板结构设计

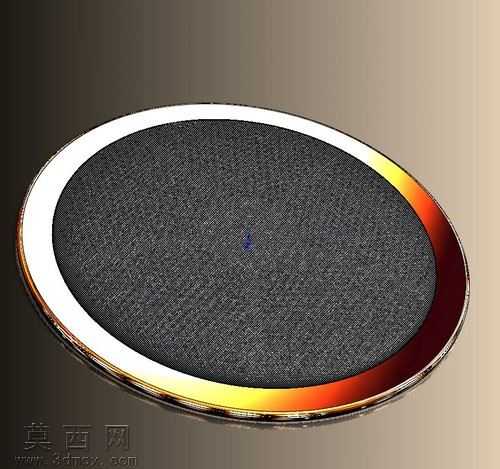

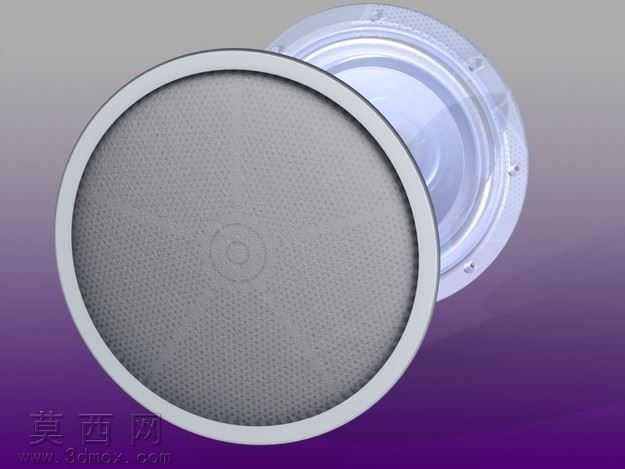

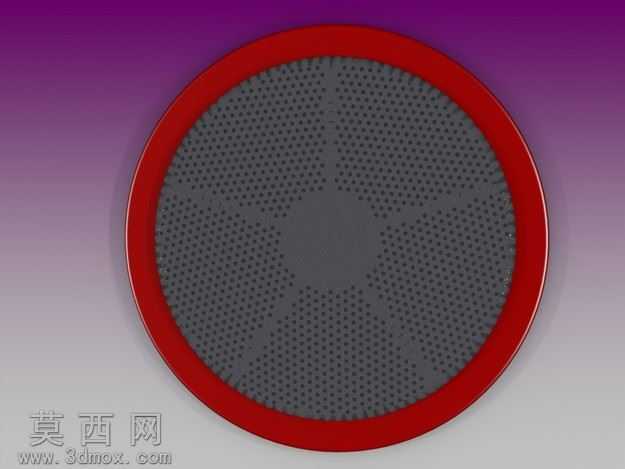

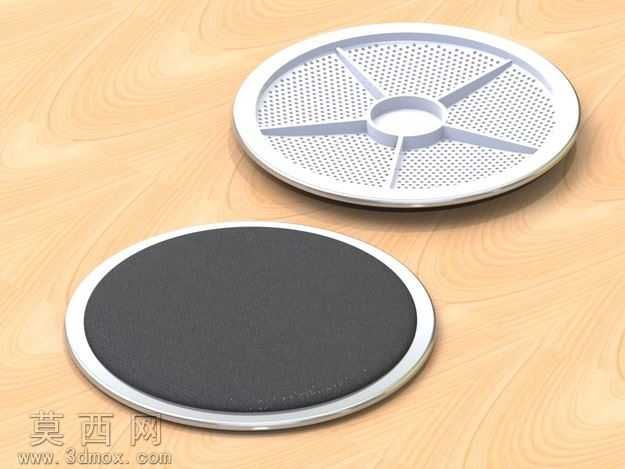

本作品为扬声器格栅盖板三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以基准面绘制同心圆轮廓确定盖板整体外径基准，针对外环结构单独设置可编辑参数组，预留尺寸修改接口，无需重构整体特征即可调整外环直径参数，适配不同尺寸规格的扬声器安装需求，无需重复建模即可覆盖多规格产品的适配场景。格栅区域采用均匀阵列的网孔特征设计，通过线性阵列结合圆周阵列的组合方式完成网孔排布，保证开孔率均匀一致，既能够保障声音穿透传输不受明显阻碍，又可以阻隔外界灰尘、杂物落入扬声器内部，避免扬声器振膜受到意外触碰造成损坏。中部设置放射状加强筋结构，以中心安装位为原点呈五向均匀放射延伸至外环内侧，在不额外增加盖板整体厚度的前提下大幅提升结构强度，避免盖板受外力按压出现凹陷变形的问题，同时放射筋的对称排布也保证了盖板整体视觉的协调美观。渲染阶段采用KeyShot完成效果输出，分别赋予两种不同外观的材质方案：其一为白色硬质塑料材质，表面设置细微磨砂质感，还原常规消费级音响格栅盖板的常用材质表现，金属包边采用抛光镀铬材质，提升产品精致感；其二为正面覆盖黑色防尘网布的方案，网布材质设置细微织物纹理，还原带防尘网的成品盖板实际使用状态，背景采用浅木色桌面环境，搭配柔和的漫反射光照，清晰呈现盖板的正反面结构细节与材质质感。设计过程中充分考虑实际使用需求，外环边缘做圆角过渡处理，避免安装使用过程中锐边划伤的风险，中心安装位设置沉孔结构，保障安装后螺丝不突出盖板表面，保证外观平整度，整体结构兼顾声学透传、防护性能、结构强度与外观协调性，可直接用于音响产品的结构设计参考，也可通过参数调整快速适配不同尺寸的扬声器安装场景。
