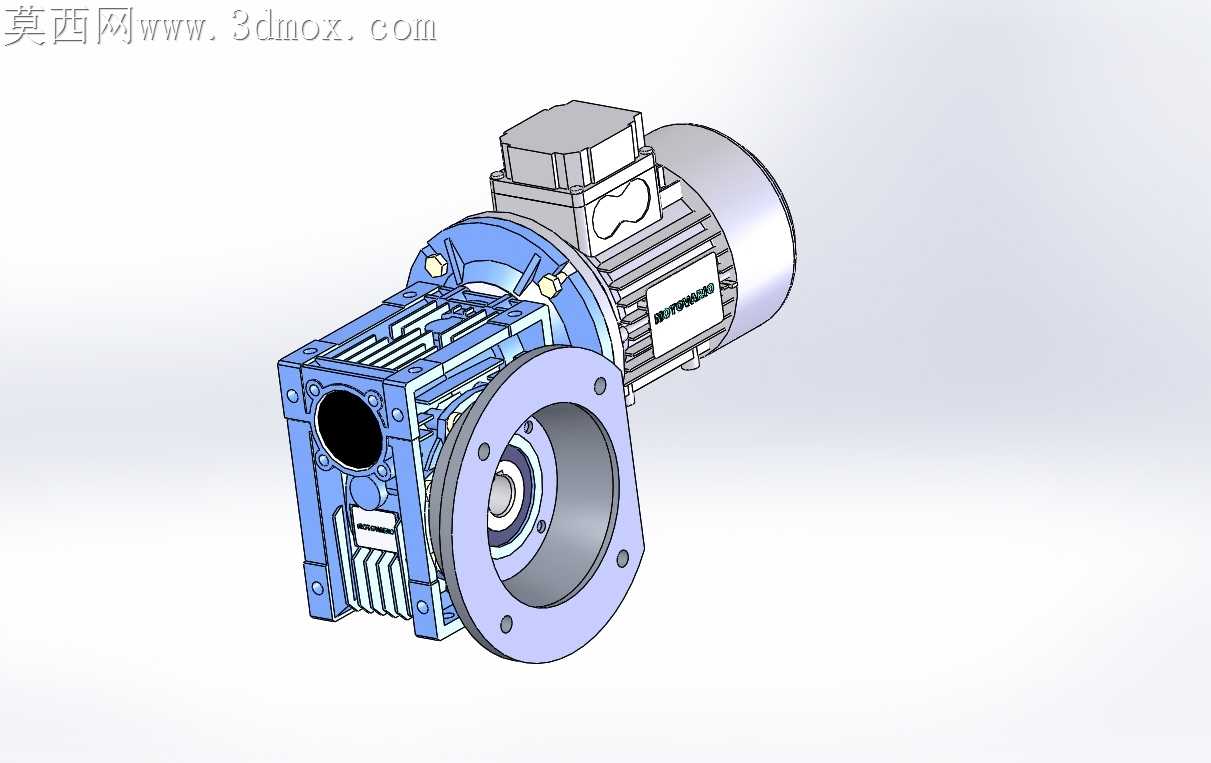

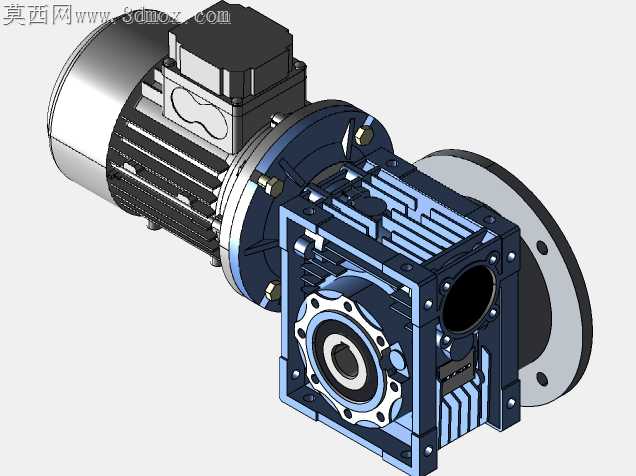

MOTOVARIO NMRV蜗轮蜗杆减速电机结构

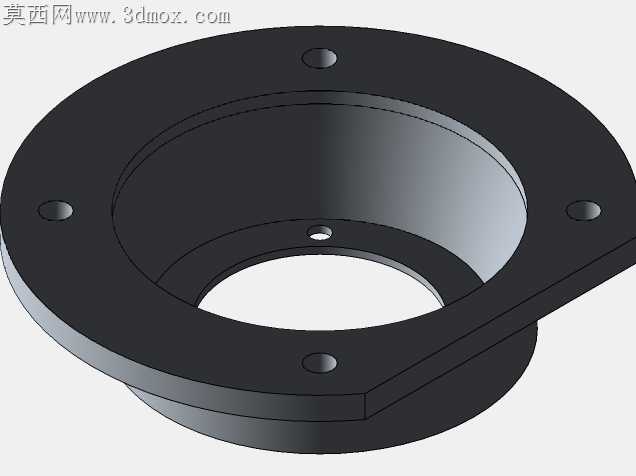

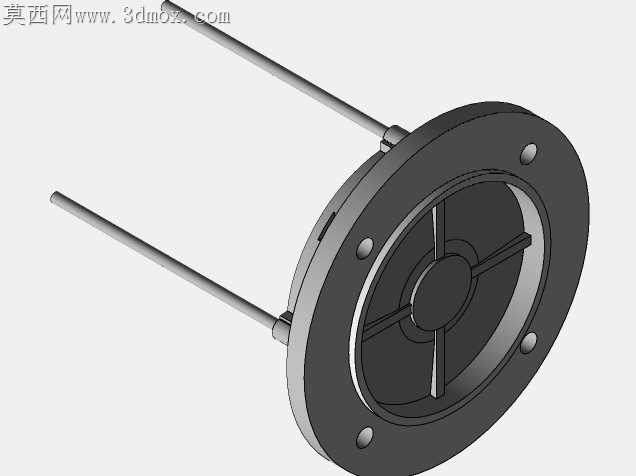

刚拿到这套减速电机的实物测绘需求时，最先注意到的是输出法兰端面的切削刀纹，车间师傅说之前外协加工的同规格法兰，因为安装孔位同轴度差了0.02mm，装到设备上跑起来整台机架都震，连带着输入端的电机轴承三个月就磨坏了。做这套模型的时候特意把法兰安装孔的位置度公差单独做了参数化约束，没敢直接拿现成的标准件库模型凑数，毕竟NMRV系列的法兰定位止口和输出轴的同轴度要求，比普通通用减速机严了近一个等级。

之前跨软件转同类蜗轮蜗杆模型总出问题，蜗杆的螺旋面在STEP格式转档时容易出现破面，这次特意把蜗轮蜗杆的啮合间隙留了0.08mm的合理值，既不会因为间隙太小导致装配时卡滞，也不会因为间隙过大出现正反转回程差超标的问题。拆实物测绘的时候发现，箱体上的散热筋不是等厚的，靠近输入端电机连接座的位置筋条更密，毕竟电机运行时的热量会顺着连接法兰传到箱体，这个区域的散热压力比输出端大不少，做模型的时候没把散热筋做成均匀阵列，完全照着实物的疏密分布还原，连筋条根部的铸造圆角都没做简化，避免后续做有限元热分析时结果偏差太大。

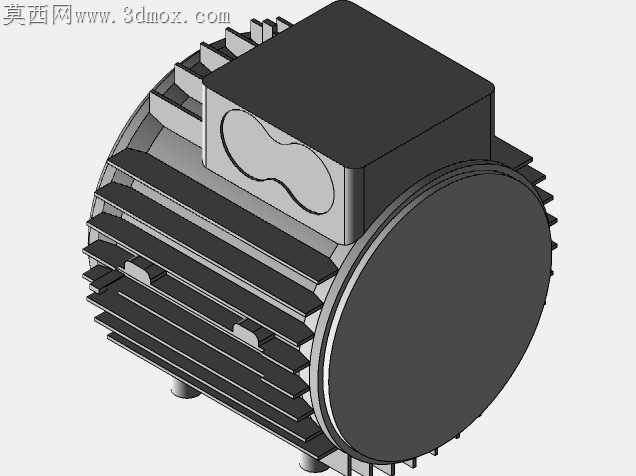

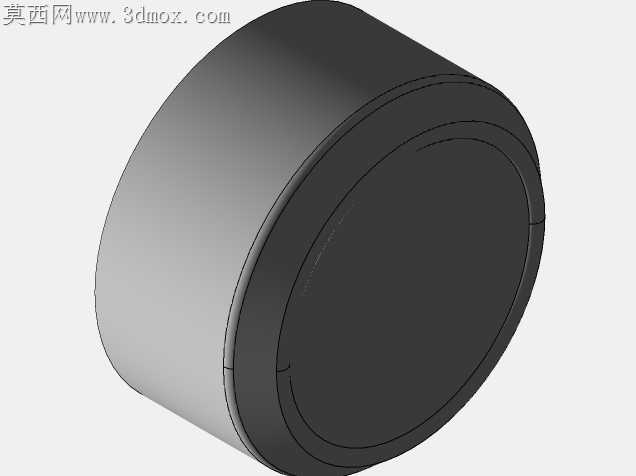

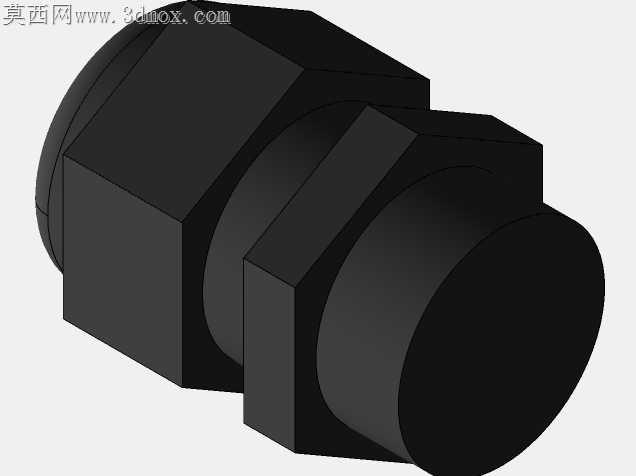

之前帮客户改同型号减速机的安装方案时踩过坑，当时没注意到箱体侧面的油镜安装凸台位置，客户加装安全防护罩的时候直接把凸台挡住了，后续换油观察油位根本看不到，这次做模型的时候把油镜、放油螺塞、透气帽的位置都做了独立的特征，还特意标注了这些附件的外伸尺寸，方便后续做配套安装结构的时候提前留够操作空间。输入端的电机接线盒位置也做了可旋转的配置选项，毕竟不同设备的进线方向不一样，之前有客户把接线盒朝设备内侧装，后续接线调试要拆半台设备的护罩，折腾了整整一下午。

做装配约束的时候特意模拟了实际装配的顺序，先把蜗轮组件装到箱体腔体内，再穿入蜗杆轴组件，最后封上侧盖和输出法兰，没做那种全约束的死结构，后续要拆某个零件看内部结构的时候不用挨个删约束。蜗轮的齿面接触区也做了细节还原，当初跑合测试的时候，齿面接触斑点集中在齿高中部，占齿长的60%左右才是合格状态，模型里把这个接触区域的特征做了出来，方便后续做实训教学的时候给学员讲蜗轮蜗杆跑合的判断标准。

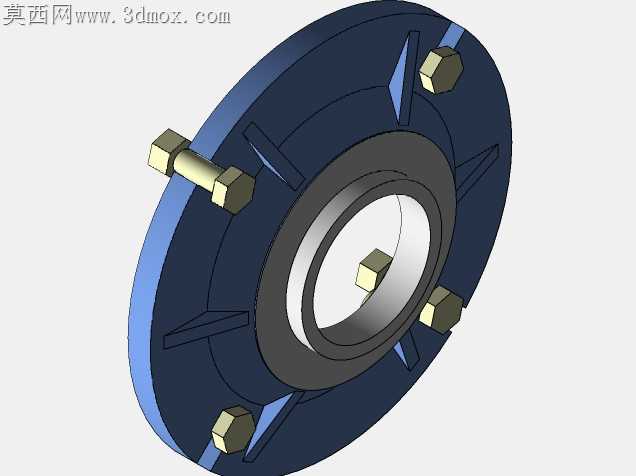

之前做3D打印样件验证安装尺寸的时候，因为没考虑到铝制箱体和铸铁法兰的热膨胀系数差，高温环境下法兰连接螺栓容易松，这次模型里把法兰连接的螺栓孔做了微小的间隙补偿，不用后续再手动改孔位。输出轴的键槽位置也对照实物做了偏移，没放在轴的正上方，而是偏了15度，避免键槽位置和输出轴的应力集中区重合，延长轴的使用寿命。
