MakerbotZ18打印机侧向塑料线圈固定支架

　　桌面级FDM熔融沉积成型设备在长时间连续打印作业中，耗材供给路径的稳定性直接决定成型件的成品率，Makerbot Z18作为大成型仓尺寸的准工业级桌面3D打印设备，原厂标配的顶部耗材挂载方案在多耗材切换、大重量线盘长时间供料场景下，存在线材弯折角度过大、线盘转动阻尼不均、换料操作空间局促等实际使用痛点，这款侧向安装的塑料线圈固定支架，正是针对上述现场使用问题开发的配套功能结构件。

　　从设备实际运行的供料逻辑来看，FDM打印过程中PLA、ABS等丝状耗材需要从线盘匀速抽出，经过挤出机送料齿轮送入喉管熔融，若线盘挂载位置距离挤出机进料口的垂直高差过大、水平偏移量不合理，线材在送料路径中会形成额外的弯折阻力，轻则出现送料步进电机丢步、打印层厚不均、表面出现拉丝缺料，重则线材在导管入口处发生弯折卡死，直接中断打印任务。传统顶部挂载方案在Z18这类高机身设备上，线盘放置在设备顶盖上方，耗材向下穿入机身内部进料口，当使用1kg以上大重量线盘时，顶盖长期承受交变载荷容易出现轻微形变，同时开盖清理成型仓、更换喷嘴的操作需要反复挪动线盘，极易扯动已穿入导管的耗材，造成进料路径错位。

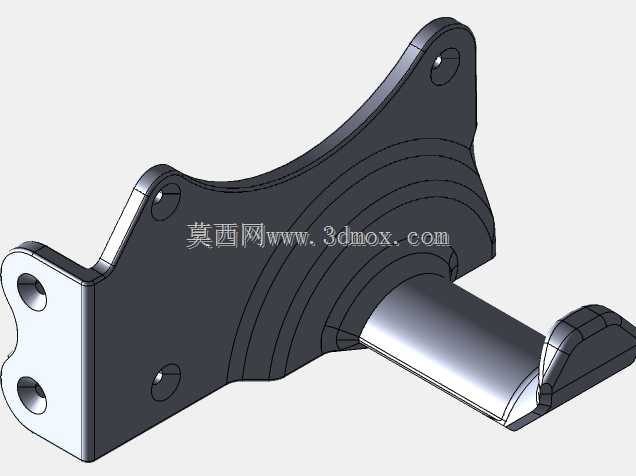

　　这款支架采用侧向贴装的布局思路，将整卷塑料耗材线盘的挂载点从设备顶盖转移到机身侧立面，首先重构了耗材的送料走向：线盘转轴水平布置，线材从线盘侧向引出后，以接近水平的小角度送入机身侧方预设的进料导向孔，全程线材弯折曲率半径远大于耗材本身的最小弯折极限，避免硬脆ABS耗材在长期弯折下出现应力发白、断裂的问题。支架的承托主体采用弯折式立板结构，和机身侧壁贴合的安装面预留了对应设备安装孔位的固定点位，安装时不需要对原有设备机身进行钻孔、切割等破坏性改造，直接利用机身侧面原有预留的螺孔点位即可完成锁附固定，安装边界完全贴合Z18机身侧部的轮廓，支架向外伸出的悬伸长度经过核算，既保证直径200mm标准1kg耗材线盘安装后，线盘边缘和机身侧壁之间留有足够的转动间隙，线盘满盘转动时不会和机身外表面发生摩擦剐蹭，又不会过度向外突出占用设备周边的操作空间，在多台设备并排摆放的打印工坊场景下，相邻设备的支架不会出现干涉碰撞。

　　结构设计上，支架的承重部位做了针对性的加强处理：线盘转轴的承托臂根部设置了三角加强筋，抵消满盘耗材重量带来的下弯弯矩，长期挂载1kg线盘不会出现承托臂下垂变形；转轴部位采用光滑圆柱面设计，线盘内圈和转轴之间留有合理的转动间隙，线盘随耗材抽出转动时阻尼均匀，不会出现卡滞、线盘惯性过大导致耗材松垮打结的问题。支架整体采用和设备适配的工程塑料材质加工，自身重量轻，不会给机身侧壁带来额外的过大载荷，同时塑料材质本身的自润滑特性，也避免了金属支架长期和线盘摩擦产生异响、磨掉线盘边缘塑料碎屑的问题。

　　在实际打印工坊的应用场景中，这款侧向支架同时解决了多设备排布的耗材管理问题：侧向布置的线盘完全暴露在设备外侧，操作人员站在设备侧边即可直观观察剩余耗材量，提前更换线盘避免打印中途缺料，换料操作时不需要抬手到设备顶部，穿料动作的操作高度和操作人员站立时的手部操作高度齐平，大幅降低长时间值守换料的操作疲劳。针对多色打印、频繁切换耗材类型的使用场景，侧向支架的线盘拆卸步骤极为简便，松开转轴端部的限位挡片即可取下空线盘、装上新耗材卷，不需要触碰设备顶盖的其他管路部件，换料过程中不会干扰机身内部已校准的打印平台、喷嘴位置。

　　从安装边界的适配细节来看，支架所有外露棱边都做了倒圆角处理，操作人员换料操作时不会被锐边划伤，支架和机身侧壁贴合的安装面预留了安装公差补偿量，即使不同批次设备的侧壁安装孔位存在小幅位置偏差，支架的腰型安装孔也可以自适应调整对位，降低安装对位难度。整个结构没有复杂的活动部件，日常使用几乎不需要维护，不存在弹簧、卡扣这类易失效小零件，长期在打印车间的恒温环境下使用，结构形变量控制在极小范围内，能够持续为耗材供给提供稳定的侧向支撑。
